RB33B610EBN - Congelador SAMSUNG - Manual de uso y guía de instrucciones gratis

Marca	Samsung
Modelo	RB33B610EBN
Tipo de producto	Refrigerador-congelador
Volumen total neto	Aproximadamente 330 L
Volumen refrigerador	Aproximadamente 230 L
Volumen congelador	Aproximadamente 100 L
Clase climática	SN-T (subclase extendida)
Número de puertas	2 puertas
Tipo de frío	No Frost (ventilado)
Iluminación interior	LED
Alarma de puerta	Sí
Clase energética	E (según nueva etiqueta)
Consumo anual	Aproximadamente 250 kWh/año
Nivel de ruido	35 dB
Dimensiones (Al x An x Pr)	178 x 59.5 x 66 cm
Peso neto	Aproximadamente 68 kg
Alimentación	220-240 V, 50 Hz
Piezas reparables por el usuario	Manijas, juntas, cajones, bisagras
Mantenimiento y limpieza	Descongelación automática, limpieza interior con paño suave y agua jabonosa
Seguridad	Desconectar antes de cualquier intervención, usar guantes de seguridad

Preguntas frecuentes - RB33B610EBN SAMSUNG

¿Cómo reemplazar la manija del refrigerador?

Retire primero las tapas de los tornillos con un destornillador plano, luego desatornille los tornillos con un destornillador de estrella. Monte la nueva manija en orden inverso. Asegúrese de no rayar la puerta y apriete firmemente los tornillos.

¿Cómo invertir la apertura de las puertas?

Desconecte el aparato, retire las tapas, desconecte los conectores, desmonte las bisagras superior, central e inferior siguiendo el orden inverso para el montaje. Atención: las puertas son pesadas, prevea un cartón para colocarlas.

¿Dónde encontrar las piezas de repuesto para este modelo?

Consulte el sitio samsung.com/support e ingrese el código de modelo RB33B610EBN para verificar las piezas disponibles. Las piezas reparables por el usuario son las manijas, juntas, cajones y bisagras.

¿Cómo reemplazar la junta de la puerta?

Abra la puerta, retire la junta vieja tirando de ella. Fije la junta nueva asegurándose de que no haya espacio entre la junta y la puerta para evitar fugas de aire frío.

¿Cómo retirar un cajón del congelador?

Levante suavemente la parte delantera del cajón y deslícelo para retirarlo. Para volver a colocarlo, siga los pasos inversos asegurándose de que esté correctamente insertado en el riel.

¿Puedo reparar yo mismo las bisagras?

Sí, pero tenga cuidado: las puertas son pesadas. Desconecte el aparato, retire los conectores y desatornille las bisagras. Se recomienda ser dos personas. Use una llave de 10 mm y un destornillador de estrella.

¿Cómo limpiar el interior del refrigerador?

Desconecte el aparato, retire los estantes y cajones. Limpie con un paño suave humedecido con agua jabonosa. Enjuague y seque. No use productos abrasivos.

¿Qué hacer en caso de corte de energía?

Evite abrir las puertas. Los alimentos permanecen fríos varias horas. Para el congelador, los alimentos congelados pueden durar hasta 48 horas si la puerta permanece cerrada.

¿Cómo ajustar la temperatura?

Use el panel de control en el interior del refrigerador. La temperatura recomendada es de 3-4°C para el refrigerador y -18°C para el congelador.

¿Por qué mi refrigerador hace ruido?

Los ruidos normales de funcionamiento incluyen el compresor, el ventilador y la descongelación. Si el ruido es inusual, verifique que el aparato esté nivelado y que no haya contacto con otros objetos.

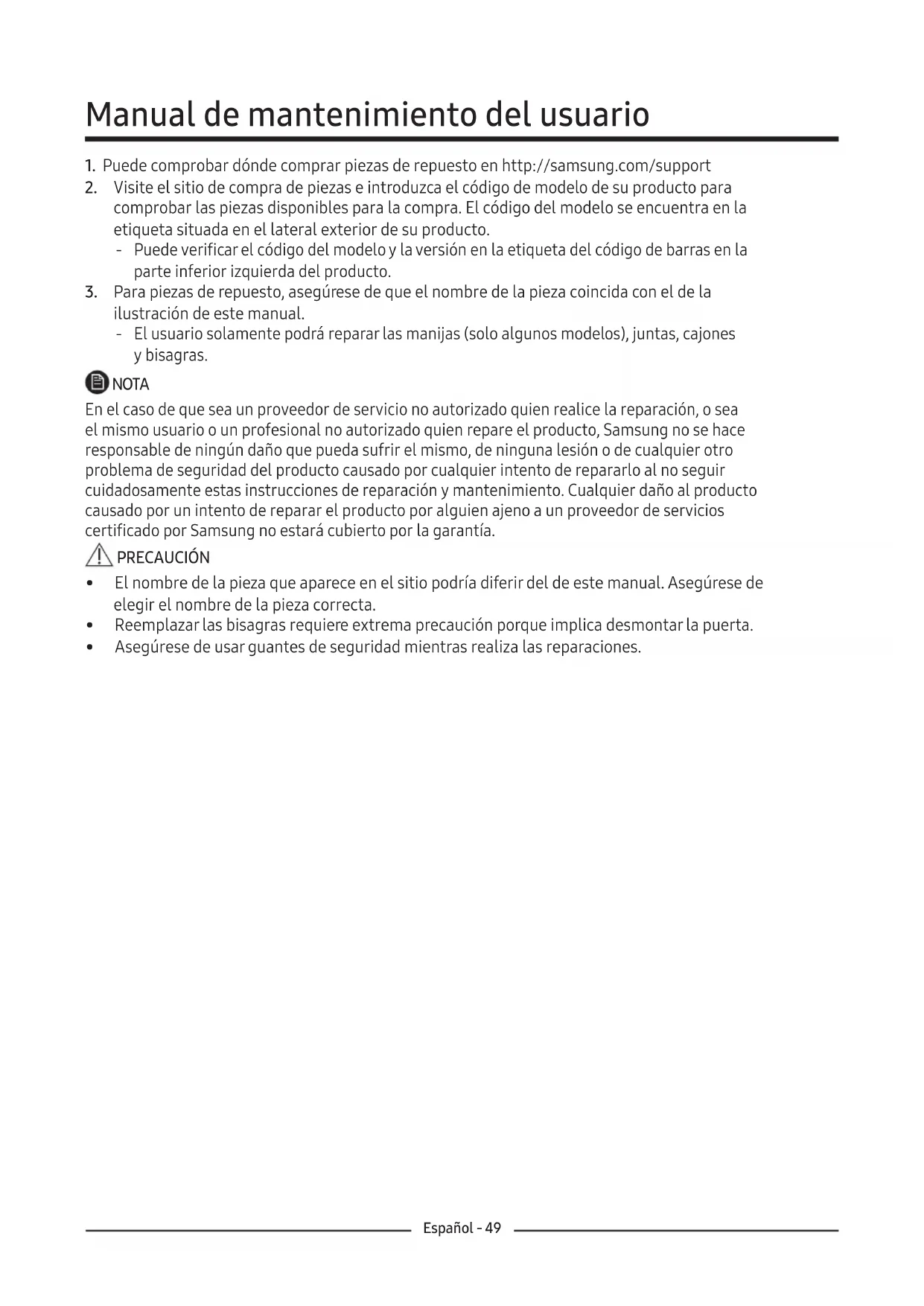

MANUAL DE USUARIO RB33B610EBN SAMSUNG

• Assegurar que os conetores de ligação está corretoamente ligados.

• Ter cuidado para não danIFICAR os fios de ligação quando estiver a aperture a tampa superior

• Puede comprobar donde comprar piezas de repuesto en http://samsung.com/support

• Visitel sitio de compra de piezas e introduzca el numero de modelo de su producto para comprobar las piezas disponibles para la compra. El numero del modelo se enquiryra en la etiqueta situada en el lateral exterior de su producto.
• Puede verificar el número del modelo y la version en la etiqueta del número de barras en la parte inferior izquierda del producto.
• Para piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
• El usuario solamente pourrait reparar las manijas (solo algunos modelos), juntas, cajones y bisagras.

NOTA

En el caso de que sea un proveedor de servicios no autorizzato quien realice la reparacion, o sea el本身就是o usuario o un profesoal no autorizoquien repare el producto, Samsung no se hace responsable de ningun daño que pueda sufrir el本身就是o, de ninguna lesión o de qualquier other problema del producto causado por qualquier intento de reparar al no seguir cuidadosamente estas instrucciones de reparacion yostenimiento. Qualquier daño al producto causado por un intento de reparar el producto por algoien ajeno a un proveedor de servicios certificado por Samsung no está cubierto por la garantia.

PRECAUCION

• El nombre de la pieza que aparece en el situó podrá diferir del de este manual. Asegúrese de elegir el nombre de la pieza correcta.
• Reemplazar las bisagras require extrema precaución porque implica descantar la puerta.
• Asegürese de usar guantes de seguridad cuando realiza las reparaciones.

LaImagen real y las partes provistas del refrigerador podrrian diferirir, segun el modelo y el pais.

01 Bisagra superior
03 Cajon
05 Bisagra media
07 Bisagra inferior

02 Empaquetamento
04 Asas (solo modelos aplicables)
06 Etiqueta de #:dado barras

Reemplazo delasa

El nombre del modelo se ve asi: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Lo que sustituya a los asteriscos podra variar segun el modelo.

Los asteriscos en el número del modelo indican una variante del modelos y se pueda reemplazar por (0-9) o (A-Z) en el número del modelos.

PRECAUCION

• Cuando reemplace la manija de la puerta,onga cuidado de no rayar la superficie frontal de la puerta.
  Presione firmamente las manijas en los soportes. Asegúrese de que no haya espacio entre los soportes y la puerta.
• Ajuste con firmeza los tornillos al colocar el asa.
• Verifique que el asa está bien sujeto antes de usar el producto.

Herramentasnescasarias (no incluidas)

Destornillador Philips Destornillador de cabeza plana

Para分开ar las asas

NOTA

Este procedimento se aplica tanto al组成部分 frigorifico como al congelador.

1. Utilice un destornillador de punta para guitar las tapas de los tornillos.

2. Después de quitar el asa, vuelva a colocar las tapas de los tornillos en los orificios de los tornillos.

3. Utilice un destornillador Phillips para guitar los tornillos y retirar el asa.

NOTA

Utilice这些东西 tornillos para sujetar la manija en elazo opuesto.

1. Monte lareshueva manija enelorden inverso al uso durante el desmontaje.

Reemplazo de las jintas

PRECAUCION

Asegürese de colocarfirmamente la junta. De lo contrario, podra producirse una fuga de aire frío del frigorífico.

Para qitar la junta

Abra la puerta y retire la junta de la puerta.

Para reemplazar la junta

Coloque una juntaresha en la puerta del refrigerador. Asegúrese de que nohayespacioentrela nueva junta yla puerta.

Reemplazo de cajón

PRECAUCION

Compruebe que el cajon este insertado correctamente en el riel durante el montaje.

Para qitar el cajón

Levante suavamente el frente del cajon y deslícelo hacía afuera.

Para volver a colocar los cajones

Volver a colocar los cajones sigue elorden inverso de sus respectivos pasos de extracción.

Para reemplazar las bisagras, primero deben quitar las puertas.

PRECAUCION

Al retiring las puertas, teng a mucho cuidado porque las puertas son pesadas.
- Antes de NVver a colocar las bisagras, colque algo que sirva como almohadilla, como un carton en el sueo para evitar que se raye la puerta cuando las colque.
- Como las bisagras deben manipularse con cuidado y ser reemplazadas por dos o más personas, le recomendamos que llame al serviceo专业技术e professional.
Si quita la bisagra sin sujetar la puerta, la puerta podría caersele encimay causarlesiones.

• Asegürese de que el eje estáfirmamente ajustado en la bisagra.
• Compruebe que la bisagra estéfirmamente sujeta al gabinete.
• Asegürese de que los conectores de los cables estén connectados correctamente.
• Tenga cuidado de no danar los cables al sujetar la cubierta superior.

ADVERTENCIA

• Inclinar / colocar el frigorífico require de un minimo de 2 personas.
• Desconecte el cable de alimentación antes de invertir las puertas.

Herramientasnescasarias (no incluidas)

Destornillador Philips Destornillador de cabeza plana Llave de 11 mm

Llave de tubo de 10 mm Llave de tubo de 8 mm Llave de 10 mm

Invertir la puerta

NOTA

Para los modelos con asas, invierta primero las asas. (Para Obtener informacion detallada, consulte la seccion "InversiOn de la posicio n de la manija de la puerta (para modelos con manijas de barra)).)

1. Retire la puerta del alambre de la cubierta (1). Desmonte la tapa para el espacio de la puerta (2).

1. Retire la bisagra de la cubierta para empujar un gancho

2. Inserte un destornillador de punta y vuelva a colocarlo

3. Levante la cubierta con palanca y empuje un gancho (tenga cuidado de no dañar el cable de la bisagra de la cubierta empujándolo con demasiada fuerza)
4. Desmontarlo empujando

1. Desconecte el conector del cableado de la puerta del frigorífico.

2. Es possible que este Paso no se aplique a algunos modelos.

PRECAUCION

No tire de los conectores con demasiada fuerza.

1. Quite los tornillos.

2. (Tenga cuidado de noURTAR la puerta.
   cuando la desmonte.)

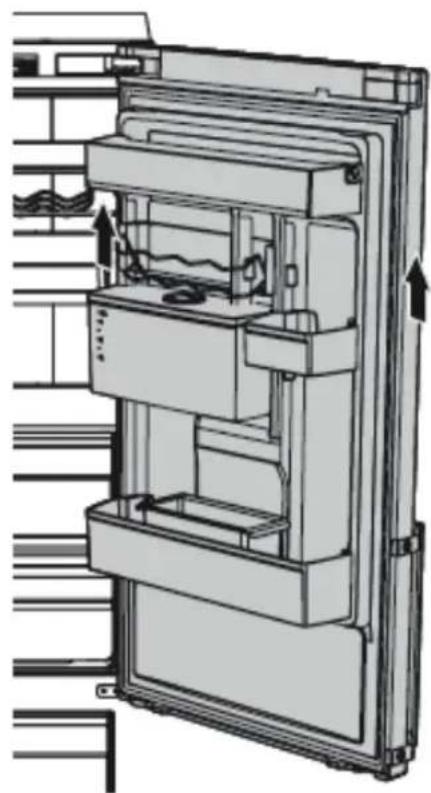

1. Retire la puerta de la bisagra del frigorífico elevando con ligero cuidado la puerta hacía arriba.

PRECAUCION

La puerta es pesada,onga cuidado de no lastimarse al quitar.

1. Desmonte la bisagra del medio quitando los tornillos con un destornillador Phillips (+).

PRECAUCION

La puerta del congelador podra caerse hacia adelante, por lo que debe apoyar la puerta.

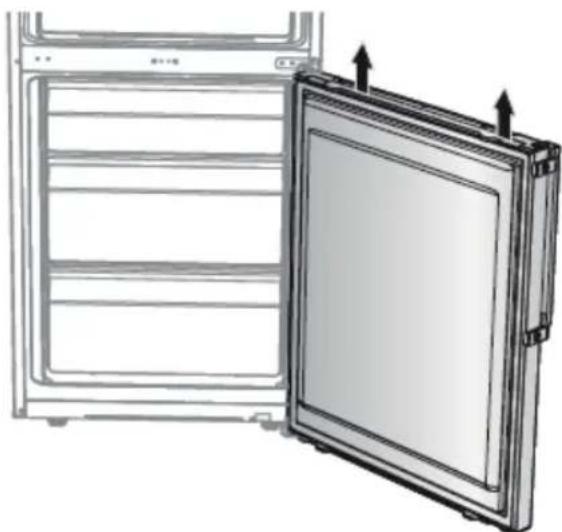

1. Retire la puerta del congelador de la bisagra inferior elevando con ligero cuidado la puerta hacía arriba.

PRECAUCION

La puerta es pesada, tengacuidado de no lastimarse al retirarla.

1. Con la puerta del congelador apoyada en la bisagra inferior (A), tire lentamente de la bisagra inferior (A) para sacarla del soporte en la parte inferior del refrigerador. Una vez que se quita la bisagra inferior (A) del soporte, retirela de la puerta del congelador y bajo tire de la puerta del congelador hacía abajo para qitarla de la bisagra del medio (B).

PRECAUCION

Para evaporar que la puerta del congelador se caiga, asegúrese de sujetar la puerta del congelador firmamente hasta que se retire de forma segura de la bisagra del medio (B).

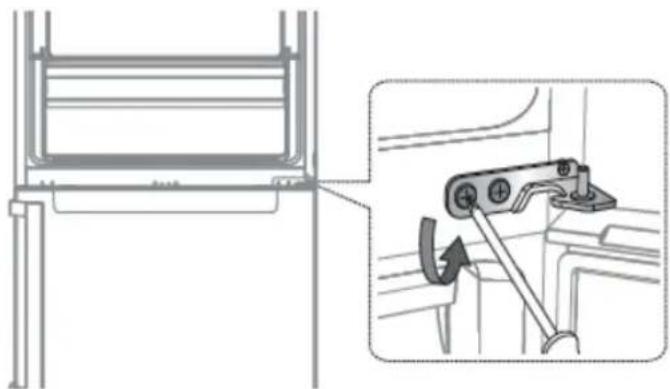

1. Utilice un destornillador Phillips y una llave de tubo (10 mm) para guitar los tornillos que sujetan la bisagra central (A).
2. Vuelva a montarla en elorden opuesto al desmontaje antes de reemplazar la bisagra superior, media y / o inferior.

PRECAUCION
