HASZNÁLATI ÚTMUTATÓ HC104DC SCHEPPACH

A keszüléken talalható szimbólumok magyarázata

A jelen kězikonyvben használt szimbólumok celja, hogy felhívák a figyelmet a lehét séges kockázatokra. ABiztonsági szimbólumokat, valamint az ezeket kiseró magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztét sék nem haritják el a kockázatokat, és nem helyettesítik a balesetak megelőzese erdekében hozott megfelelo intezkedéseket.

Figyelmeztétés - A sérülések kockázatának csökkentése érdekében olvassa el a kezelésiutasítást

Viseljen hallásvédö!. A zaj hatására halláskárosodást szenvedhet.

Viseljen porvédö maszkot. Fa és más anyagok megmunkálásakor egészsègre káros por keletkezhet. Azbesztartalmú anyag megmunkálása tilos!

Munka közben viseljen védöszmëveget. A munka közben keletkező szikrák vagy a készü-lékből kikerülő szilánykok, forgács és por látásvesztétst okozhat.

Figyelmeztétés forró felületekre.

Figyelmeztétés elektromos feszültsègre

Figyelmeztétés! A készülék automatizált indulásvezólüssel rendelkezik.Tartsa támol az idegeneket a készülék munkaterületétő!

Tartsa be a figyelmeztétő ésBiztonságiutasításokat!

A gépet ne érje eső. A készüléket csak száraz környezeti feltételek mellett szabad tárolni, raktározni és üzemeltetni.

A levegőtömlő csatlakoztatása előtt ne nyissa ki a csapot

A készüléket csak zárt fedéllem műkötesse.

A termék megfelela hatályos európai irányelveknek.

Tartalomjegyzek: Oldal:

1. Bevezetés 113
2. A keszülk leirasa (1 - 2. abra) 113
3. Szallitott element 113
4. Rendeltetesszeru hasznalat 113
5. Biztonsagi utasitasok 114
6. Fennmaradó kockázatok 116
7. Muszaki adatok 116
8. Kicsomagolas 117
9. Üzembe helyezés elott 117
10. Felépítés es kezelés 117
11. ElektromosCsatlakoztatas 118
12. Tisztlas, karbantartas es trolas 119
13. Szallitas 120
14. Artilmatlanitas es ujrahasznositas 120
15. Hibaelháritas 122

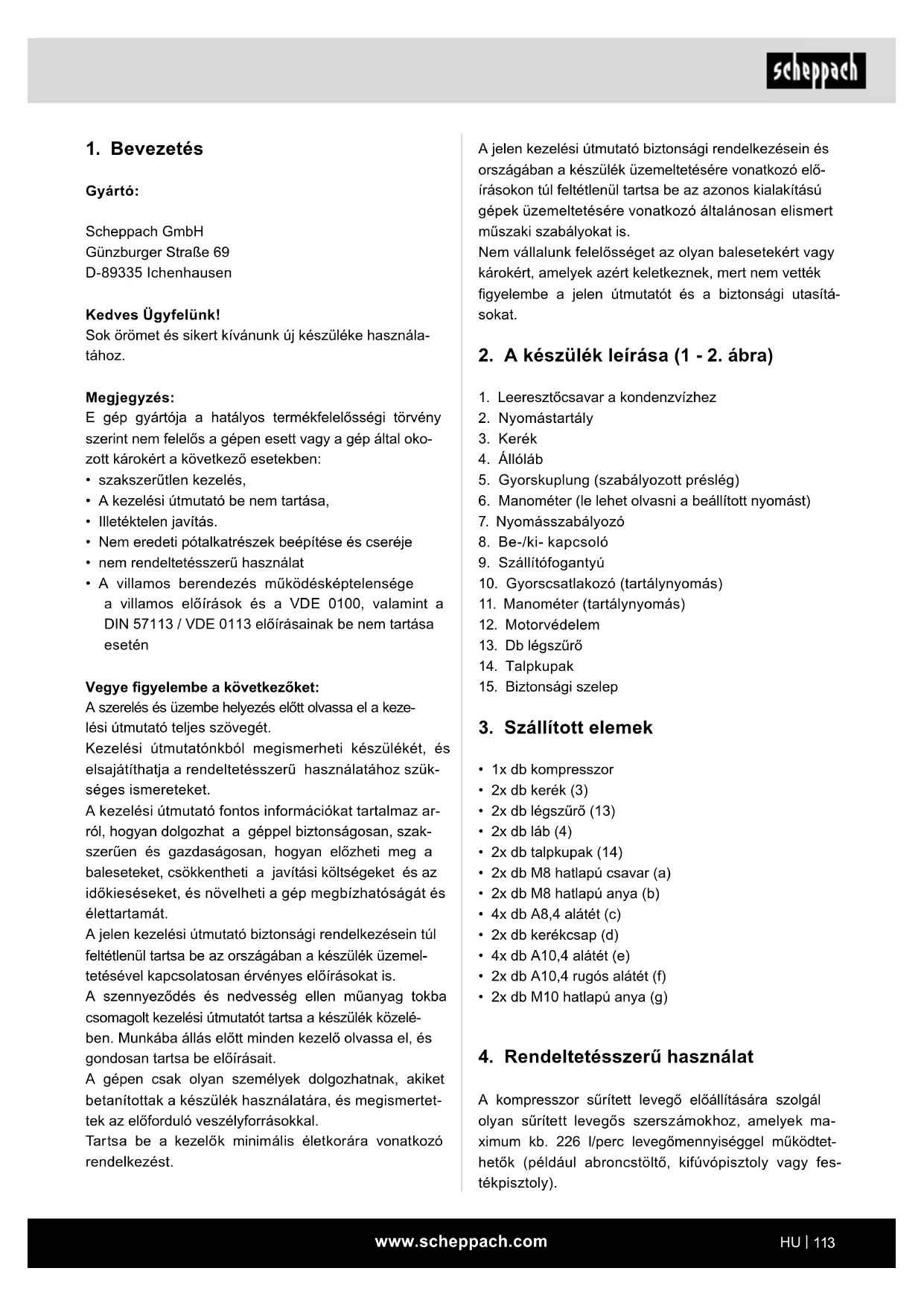

1. Bevezétés

Gyarto:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Kedves Ügyfelünk!

Sok oromet es sikert kivanunk uj keszuleke hasznalatahoz.

Megjegyzés:

E gép gyarója a hatalyos termekfelelosségi törveny szerint nem felelos a gepen esett vagy a gép által okozott krokert a kvetkező esetakben:

szakszerutlen kezelés,
A kezelési utmutató be nem tartása,
Illetéktelen javitás.
- Nem eredeti potalkatrészek beépîtés és cseréje
- nem rendeltetesszeru hasznalat
A villamos berendezés mukódésképtelensege a villamos elóirasok és a VDE 0100, valamint a DIN 57113 / VDE 0113 elóirásainak be nem tartasa esétén

Vegye figylembe a kovetkezoket:

A szereles es üzembe helyezes elott olvassa el a kezelési utmutató teljes szövegét.

Kezelési utmutatónkból megismerheti keszüléket, és elsajatīthatja a rendeltetesszerő használatához szükséges ismereteket.

A kezelési utmutató fontos informáciokat tartalmaz arrol, hogyan dolgozhat a géppelBiztonságosan, szakszerüen es gazdaságosan, hogyan elözheti meg abaleseteket, csökentheti a javitasi koltségeket és az idokieseseket, és novelheti a gép megbizhatósagat és elettartamát.

A jelen kezelési utmutatóBiztonsági rendelkezesein tul feltétlenül tartsa be az országaban a keszülk üzemel- tetésevel kapcsolatosan érvenyes elóirásokat is.

A szennyezodés és nedvesség Ellen muanyag tokbacsomagolt kezelési utmutató tartsa a készülék kozelében. Munkába allás elött minded kezelő olvassa el, és gondosan tartsa be elörásait.

A gépenCsak oylan személyek dolgozhatnak, akiet betanitottak a keszülék hasznalatára,és megismertettek az elöforduló veszélyforrasokkal.

Tartsa be a kezelok minimális életkorára vonatkozó rendelkezést.

A jelen kezelési utmutatobiztonsági rendelkezesein es országaban a keszülék uzemeltetésere vonatkozó elöirásokon tul feltétlenül tartsa be az azonos kialakitásugépek uzemeltetésere vonatkozó altalánosan elismert muszaki szabályokat is.

Nem vallalunk felelosséget az oyan balesetakert vagy károkert, amelyek azert keletkeznek, mert nem vették figyelembe a jelen utmutatót és a biztonsági utasí-tasokat.

2. A keszülék leírása (1 - 2. ábra)

1. Leeresztócsavarakondenzvizhez
2. Nyomastartály
3. Kerek
4. Allolab
5. Gyorskuplung (szabályozott préslég)
6. Manometer (le lehet olvasni a beallitott nyomast)
7. Nyomásszabályozó
8. Be-/ki-kapcsoló
9. Szallitofogantyú
10. Gyorscsatlakozó (tartálynomás)
11. Manometer (tartalynyomas)
12. Motorvédelem
13. Db legszüro
14. Talpkupak
15. Biztonsagi szelep

3. Szallitott element

• 1x db kompresszor
• 2x db kerek (3)
• 2x db légszūrō (13)
• 2x db lab (4)
• 2x db talpkupak (14)
• 2x db M8 hatlapu csavar (a)
• 2x db M8 hatlapuanya (b)
• 4x db A8,4 alatét (c)
• 2x db kéréksap (d)
  4xdbA10,4alatet(e)
• 2x db A10,4 rugós alátet (f)
• 2x db M10 hatlapuanya (g)

4. Rendeltetesszeru használat

A kompresszor süritett levego elóallitársara szolgól olyan süritett levegos szerszámokhoz, amelyek max-imum kb. 226 l/perc levegomennyiséggel muködtethetok (peldául abroncstölto, kifuvopisztoly vagy festékpisztoly).

A szallitott levego korlatozott mennyisege miatt nagyon nagy levegofogyasztaszerszamok (pl. rezgocsiszolok, rudcsiszolok es utomuves csavarbehajtok) uzmeltetese nem lehetséges.

A kompresszortCsak szaraz es jol szelloz belteri heliyisegben szabad uzemeltetni.

A gépetCsak rendeltetesszeru en szabad hasznalni. Minden ettol eltero hasznalat nem rendeltetesszeruknek minosul.Az ebbol fakado minded karet es serulésert nem a gyartó,hanemafelhasznaló/kezeloviseli a felelossseget.

Kérjuk, vegye figyelembe, hogy készülékeinket rendeltésuk szerint nem Kisipari, keziipari vagy ipari hasznalatra tervezték. A készülékre semmilyen garanciat nem vallalunk, ha Kisipari, keziipari vagy ipari, valamint ezekkel egyenertékü tevekenységekhez hasznalja.

5. Biztonságiutasítások

Figyelem! A kompresszor hasznalata soran az elektromos áramütés, a sérules- és tuzveszély elleni védelem érdekében tartsa be a kovetkező alapvető biztonsági intezkedeseket.

A készülék hasznalata elott olvassa el es tartsa be eze-ket az megjegyzések.

Biztonságos munkavégzes.

1. Tartsa rendben a munkaterületet

2. A munkaterületi rendetlenség balesetveszélyes.

3. Vegye figylembe a kornyezeti hatasokat

-Az elektromos szerszámote ne erje eso.

-Az elektromos szerszámot ne használá jedves vagy vizes környezetben. Āramütés veszélye!

• Gondoskodjon a jó megvilágításról a munkaterülen.

• Ne használjá olyan helyen az elektromos szerszámot, ahol tuz- vagy robbanásveszély all fenn.

• Védekezzen az áramütésel szemben

• Teste ne érintkezzen a foldelt alkatrészekkel (peldául csovekkel, futotestekkel, tuzhelyekkel, hutszekrénéyekkel).

• Tartsa távol a gyermekeket!

• Ne engedje, hogy.masok megerintsek a szerszámot és kábelét, tartsa öket távol a munkaterülettöl.

• A nem használt villamos kézi szerszámokat bizzonságosan kell tárolni

• A hasznalaton kivuli elektromos szerszamokat szaraz, magasan fekvovagy elzt helyen kell taroIni, ahol nem fernek hozza gyermekek.

• Ne terhelje tul a villamos kézi szerszámot

• A megadott teljesitmenyntartomanyban jobban esBiztonsagosabban dolgozhat.

• Megfelelo ruhazatot viseljen

• Ne viseljen bō ruházatot vagy ékszert, mert azok beakadhatnak a MOZgó alkatrészekbe.

• Ha a szabadban dolgozik, akkor ajanlatos gumikesztyut es csuszasmentes labbelit viselni.

• Ha hosszú a haja, viseljen hajhalot.

• Ne használa j a kábelt oylan celokra, amelyek nem minosulnek rendeltetesszerünek

• Ne a kabelnél fogva húzza ki a csatlakozódupôt az aljzatból. Óvja a kabelt a hötól, olajtól és éles peremektól.

• Gondosan ápolja a szerszámot

-A megfelelo esBiztonsagos munkavegzes erdekeben tartsa tisztan a kompresszort.
- Tartsa be a karbantartásra vonatkozó elóirásokat.
- Rendszeresen Ellenorizze az elektromos szerszam csatlakozokábelet, és sérules eseten elismert szakemberrel cseréttese ki.
Rendszeresen ellenorize a hosszabbito kábeleket, és cseréljé ki azokat, ha megserülnek.

1. A halózati dugót húzza ki a dugaszoló aljzatból

2. Ha nem hasznáíjá az elektromos szerszámot, karbantartás elótt, valaminta szerszámok, pl. fúreszlap, fúro, marófej cseréjekor.

3. Kerulje a vétleten bekapcsolast

-Gyozodjön meg arról, hogy a csatlakozódugó aljzatba történő bedugásakor ki van kapcsolva a kapcsoló.

1. Kultéren használjon hosszabbitó

-A szabadbanCsak engedelyezett es megfelelo jelolessel ellatott hosszabbitokabelt hasznaljon.
-Kabeldob hasznalata eseten mindig tekerje leteljesen a kabelt.

1. Legyen mindig ovatos

2. Figyeljen arra, amit csinál. Dolgozzon ésszel. Ne használá a villamos kézi szerszámot, ha nem koncentrál.

3. Ellenorizzee az elektromos szerszámot, hogy nem serült-e

4. Az elektromos szerszám további hasznalata elött gondosan Ellenörizze a védöberendeşesek vagy a konnyebben serült részek kifogastalan és rendeltetesszeru muködesét.

Ellenorizze, hogy a MOZgo részek kifogastalanul mukodnek, nem szorulnak es nem sérultek-e. Az elektramos szerszam kifogastalan üzemeltetéséhez minded alkatreszt helyesen kell felszerelni és minden feltételt be kell tartani.

A seru't vedoberendezeseket es alkatreszeket rendeltetesszeruen, markaszervizzel javittassa meg vagy csereltesse ki, amennyiben a kezelesiutasitas nem rendelkezik maskent.
- A séruilt kapcsolókat vevöszolgálati szervizünkel cseréttesse ki.
- Ne használjon hibás vagy sérült csatlakozóvezéték.
- Ne hasznaljon olyan elektrmos szerszámot, amelynek a kapcsolója nem muködik.

1. Az elektramos szerszámot villamossági szak-emberrel javittassa meg

Ez az elektromos szerszám megfelel a vonatkoźBiztonsági elóirásoknak. JavitásokatCsak villamossági szakember végezhet,eredeti po-talkatrészekkel; Ellenkezö esetben a gep hasznaloja balesetet szenvedhet.

1. Figyelem!

2. A sajatBiztonsaga erdekubencsak ahasznalati utmutatoban megadott vagy a gyarto altal ajanollett vagy megadott tartozekokat es kiegesztokeszulkeket hasznalja.A kezelesi utasitasban vagy a katalogusban javasoltaktol eltero betetek vagy tartozekok hasznalata szemelyi serulesek veszelyevel fenyegethet.

3. Zaj

-A kompresszor hasznalatakor hallasvedo viselend.

1. A csatlakozóvezeték cseréje

Ha megsérul a csatlakozóvezéték, akkor a veszélyek elkeruléséhez a gyartó vagy villanyszerelő cserelje ki azt. Āramütés veszélye.

1. Abroncs felfujasa

-Felfujas utan azonnal ellenorizze az abroncsnyomast egy megfelelo merokeszulekkel, peldaul egy benzinkuton.

1. Kozuti kozlekedesre alkalmas kompresszorok épitkezeseken

2. Ügyeljen rá, hogy minded tomló és szerelveny megfeleljen a kompresszor megengedett legnagyobb üzemi nyomásanak.

3. Felalitas helye

4. Alitsa a kompresszort vizszintes felületre.

5. 7 bar feletti nyomás esétén a bevezetötǒmóloket érdemes biztonsági kabelle, pl. egy drótkötélle felszerelni.

6. Ügy kerülje el a gezetékrendszer nagy terheléseit, hogy rugalmas tomlöcsatlakozókat használ, és ke-rüli a törési helyeket.

7. Hasznaljon 30 mA vagy annal kisebb kioldasi aramerossegu hibaaram-vedokapcsolot. A hibaaram-vedokapcsolo hasznalata csokkenti azaramutés kockazatat.

TOVÁBBI BIZTONSÁGI UTASITÁSK

Vegye figyembe az adott süritett levegos szerszám /süritett levegos elotét berendezés megfeló üzemeltetési utmutatóját! Az alábbi altalanos megjegyzeseket szintén figyembe kell venni:

A süritett levegövel és a kifuvopisztollyal valo munkavégzesre vonatkozó biztonsági utasítások

• Ügyeljen ra, hogy megfelelo, legalább 2,50 m-es távolságot tartson a terméktöl, és üzem bözen tartsa támol a sürített levegős szerszámokat / sürített levegős eló:tet-berendezeseket a kompresszortól.
• A kompresszorszivattyu és a gezetékek üzem közen erősen felmelegszenek. Megerintésük égési sérülest okoz.
• A kompresszor altal beszivott levegöbe nem kerülhet semmilyen adalekanyag, mert ez a kompresszorszivattyunl tuzet vagy robbanast okozhat.
  A tomlocsatlakozo meglazitásakor tartsa kezzelszorosan a tomlcstlakozódarabját. Igy elkerulhetia visszacsapodto tmlo miatti seruliseket.
  A kifuvopisztollyal valo munkavegzéskor viseljen vedoszemüveget. Az idegen testek es kifuvott targyak konnyebb sérülseket okozhatnak.
  Amikor a süritett levegos pisztollyal dolgozik, viseljen védoszemüveget és legzésvédö maszkot. A képzödó por károsütja az egészséget! Az idegen testek és kifu-vott tárgyak konnyebb sérülseket okozhatnak.
• A kifuvopisztollyal ne fujon le szemelyeket, es ne használa ja ruházat a testen valo megtiszítására. Sérulésveszély!

A szóró és fúvó elöét-készülékek (pl. festékszóró) hasznalatára vonatkozo biztonságiutasítások:

1. A szóró elotétkészüléket feltoltes kozben tartsa távol a kompresszortól, hogy ne érhesse folyadék a kompresszort.
2. A szórólétékszülékkel (pl. festékszórával) soha ne végezzen szórast a kompresszor irányába. A nedvesség elektramos veszelyeket okozhat!

3. Ne hasznaljon 55^ C alatti lobbanaspontu lakkot vagy oldszert. Robbanasveszely!

4. Ne melegitse fel a lakkot vagy az oldoszert. Robanásveszély!

5. Egészségkarositó folyadékokkal valo munkavegzéskor védelem celjából szúro felszerelés (arc-maszk) hasznalata szükséges. Vegye figyelembe az ilyen anyagok gyartói altal megadott, védelmi intézkedésekre vonatkozo informaciókat is.
6. A felhasználandó anyagok külso csomagolásain elhelyezett, veszélyes anyagokra vonatkozo rendelet szerinti adatokat és jelöseket figyelembe kell venni. Szükség eseten kiegészítő olvintézkedeseket kell foganatosítani, igy elósorban megfelő ruházatot és maszkot kell viselni.
7. A szorasi folyamat kozben, es a munkaterülen altalanossagban tilos a dohanyzás. Robbanasveszély! A festékgöz is konnyen éghetó.
8. Kerulni kell a tuzfeszkek, nyilt lang es szikrakpzodessel jaró gépek hasznalatat, és ezek kozseşét.
9. Tilos a munkaterben etelt vagy italt tárolni vagy fogyasztani. A festékgöz kárositja az egészséget.
10. A munkater legyen nagyobb, mint 30m^3 , tovabbá szóraskor, valamint száradáskor biztositani kell a megfelelo levegócserét.
11. Soha ne végezzen szórást széllel szemben. Éghető, ill. veszélyes szóróanyagok szórasakor alapvetöen be kell tartani a helyi rendörhatóság rendelkezeseit.
12. PVC nyomotomlo eseten nem szabad oyan anyagokkal dolgozni, mint peldaul lakkbenzin, butil-alkohol vagy metilen-klorid.
13. Ezek az anyagok károsítják a nyomótmólot.
14. A munkaterületet el kell választani a kompresszortól, hogy a berendeźes ne kerülhessen kozvetlen érintkezesbe a munkaközeggel.

Nyomástartály muködtétése

• Nyomastartaly muködtetese eseten a tartalyt megfelelo allapotban kell tartani, eloiras szerint kell üzemeltetni és felügyelni, a karbantartasi és javitasi munkakat haladéktalanul el kell végezni, és a körülmenyektőfuggö szükséges biztonsági intezkedeseket meg kell hozni.
• A felügyeleti szerv rendkivuli esetben szükséges felügyeleti intezkedeseket is megkövetelhet.
  Nem szabad nyomastartalyt üzemeltetni, ha oyan hiányosság mutatkozik, amely az alkalmazottakat vagy mászmélyeket veszélyeztet.
• Minden egyes üzemeltetes elott ellenorizze, hogy nem rozsdas vagy sereult-e a nyomastartaly. A kompresszort nem szabad sereult vagy rozsdas nyomastartallyal üzemeltetni. Ha sereleseket eszlett, forduljon veoszolgali szervizunkhoz.

Figyelmeztetes! Ez az elektromos szerszám üzem** kozben elektromágneses mezőt hazlé. Ez a mező bizonyos körülmenyek között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos serulések kockázatanak elkerülésé erdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata elött keressék fel orvosukat és implantátumuk gyartóját.

Abiztansagiutasitasokat tadoljamegfeleloen.

6. Fennmarado kockázatok

A gép a technika jelenlegi allasa es az elismert biztonsagtechnikai elóirasok szerint keszült. Hasznalata köben azonban jalentkezhetnek fennmarado kockazatok.

• Nem eloirasszeru villamos csatlakozóvezetékek hasznalatakor aramutés veszelye ally fenn.
  Ezen kivul a nem nyilvánvalo fennmarado kockázatak眼中en elovigyázatossag ellénére sem szüntethetok meg.
  A fennmarado kockazatok minimalisra csokkenthtok azonban a „Biztonsagi utasitások", a „Rendeltetesszerü hasznalat" és a kezelési utmutató együttes betartásával.
  Kerülje a gép vêletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljatba valo bevezetéskor nem szabad megnyomni a bekapsoló gombot. A kezelési utmutatóban javasolt szerszámokat használa. IgyBiztosithatja, hogy gépe mindig optimalis teljesitményel muködjon.
• A kezét tartsa tívol a munkaterülettól, ha a gép üzelmel.

7. Muszaki adatok

Hálózati csatlakozás 230 V~ 50 Hz
Motorteljesitmény 1800 W
Üzemmód S1
Kompresszor-fordulatszám 2850 1/	perc
Nyomóartály-térfogat kb. 100 l
Üzemi nyomás kb. 8 bar
Elm. Szívóteljesitmény	kb. 322 l/perc
Elm. Leadott teljesitmény	kb. 226 l/perc
Védelmi fokozat	IPX2

A keszülék súlya kb. 45 kg

Max. felallitasi magassag (tengerszint felett)

1000 m

A muzaki valtoztatas jogat fenntartjuk!

Zaj es vibració

Figyelmeztétés: A zaj sulyos kovetkezményekkel jarhat az egészség tekintetében. Ha a gep zaja meghaladja a 85 dB értéket, akkor kérjuk, viseljen megfelelo hallásvédót.

Zajertékek

Lwahangteljesitményszint 97 dB Lhangnyomasszint 72,9 dB KwPAbizonytalansag 2,89 dB

A zajkibocsátasi értekek megallapitasa az EN ISO 3744:1995 szabvány alapján törtent.

8. Kicsomagolás

• Nyissa ki a csomagolast, és ovatosan vegye ki a keszüléket.
  Tavolitsa el a csomagolóanyagot, valamint a csomagolási/szallitasiBiztositekokat (ha vannak).
  Ellenorizze, hogy hianytalan-e a szallitmány.
  Ellenorizze a keszulek es a tartozekok szallitasbol eredó seruliseit. Kifogasok eseten azonnal értesitse a beszaliot. Utolagos reklamaciokat nem foga-dunk el.
  Lehetoseg szerint a jotallasi ido leteltieig orizze meg a csomagolast.
  A hasznalatba veteI elott ismerje meg a keszuleket a kezelesi utmutatobol.
  Tarozekkent, valamint kopó és potalkatrészkéntCsak eredeti alkatreszeket hasznaljon. Potalkatreszeket szakkereskedöjénel vásárolhat.
• Rendelésnel adja meg a cikkszámot, valamint a gép típusát es gyartasi évét.

FIGYELMEZTETES!

A keszülk és a csomagolóanyag nem jatékszer!
Ne engedje, hogy a gyermekek a muanyag zacskokkal, foliakkal ésapro részekkel jatsszanak! Lenyeles és fulladas veszelye ally fenn!

9. Üzembe helyezés elött

• A csatlakoztatás elött győzödjön meg arról, hogy a tipustáblán szereplő adatok egyeznek a halózati adatokkal.
  Ellenorizze, hogy nincsenek-e szallitasi serulisek a keszuleken. Az esetleges seruliseket azonnal jelentse a kompresszort kiszallito szallitmanyozonak.
• A kompresszor telepitēse a fogyasztó közelében törtenjen.
• Kerülje a hosszú légvezetékek és hosszú pávezetékek (hosszabbitó kabel) hasznalatát.
• Ügyeljenarra, hogya beszivott levego szaraz es pormentes legyen.
• Ne helyezze el nyirkos vagy nedves helyiségben a kompresszort.
• A kompresszortCsak megfelelo helyisegben (jol szellzó, +5^ es 40^ kozotti kornyezeti homerseklet) szabad mukodtetni. A helyisegnek portol, savaktol, gozktol, robbanasveszelyes es gyulekony gazoktol mentesnek kell lennie.
  A kompresszort szaraz helyiségben történö használatra tervezték. Olyan területeken, ahol a munkavégzes porlasztott vizzel történik, használata nem megengedett.
• A kompresszortCsak rovid ideig, szaraz kornyezetifeltetelek eseten szabad kulteren hasznalni.
• A kompresszort mindig szarazon kell tartani, es hasznalat utan nem szabad kint hagyni a szabadban.

10. Felépítés es kezelés

Figyelem!

Az üzembe helyezés elött feltétlenül szerelje össze teljesen a készüléket!

A szereléshez a következőkre van szükség:

1 db villaskulcs, 14 mm es 17 mm

(nem szerepel a szalitott elementk kozott)

10.1 A kerekek felszerelése (6, 7 ábra)

• Vezesse át a kérékcsapot (d) a kéréken (3), és toljon egy alatétet (e) a csapra (d). Vezesse át a kérékcsapot (d) a kompresszor erre szolgálo furatan. Tolja az alatétet (c) a rugós alatétel (f) együtt a csapszegre, és a hatlapú anyával (g) biztositsa a kereket.
• A masodik keréknél (3) is a fentiek szerint járjon el.

10.2 Az allito lab felszerelse (5. abra)

• Tolja ḅt a hatlapú csavart (a) a lábon (4). Egy alátétre (c) van szükség a kompresszor és a lába (4) kozött. Most vezesse ḅt a kombináció t a tervezett furaton, ésBiztosítsa a csavart (a) az alátéttel (c) és az anyával (b).
• Amostatik lábnál (4) is a fentiek szerint járjon el.

10.3 Legszuro felszerelse (5. es 6. abra)

Tavolitsa el a szallitasi fedelet, es csavarozza fel erosen a keszulékre a legszürrot (13).

10.4 A szállítási fogantyú felszerelése (8. ábra)

• Szerelje fel a mellekelt szallitasi fogantyut (1) az abran lathato modon.

10.4 Halózati csatlakozás

A kompresszor vedoerintkezos csatlakozos halozatikabell rendelkezik. Ez minded 220 - 240V 50Hz, 16 ABiztositekkal es vedofoldelessel ellatott aljathozcsatlakoztathato.
- Az üzembe helyezés elott ügyeljen arra, hogy a halózati feszültseg egyezzen a tipustablán szereplö üzemi feszültseggel és gépteljesitményel.
- A hosszú tapvezetékek, hosszabbitok, kábeldobok stb. feszültsegesest okoznak, és megakadályozhatják a motor inditásat.
- +5^ alatti alacsony homersekletek eseten szintenszamolni kell a motor nehezkes inditasaval.

10.5 Be-/kikapcsoló (1. ábra)

• A kompresszor bekapcsolásához húzza felfelé a be-/kikapcsoló (8).
  Kikapcsolashoz nyomja lefelé a be-/kikapcsolot (8).

10.6 Nyomásbeallitás (1. és 2. ábra)

• A nyomásszabályozóval (7) beallithatja a nyomást a manometeren (6).
  A beallitott nyomás a gyorscsatlakozóknál (5, 10) vetelezhető.
  A manometeren (11) leolvashato a tartalynyomas.

10.7 Nyomaskapsoló beallitasa (1. ábra)

• A nyomaskapsoló gyarilag beallitott. Bekapcsolási nyomás kb. 6 bar Kikapcsolási nyomás kb. 8 bar

10.8A süritettlevego-tömlö felszerelése (1.és 2.ábra)

• Csatlakoztassa a süritettlevego-tömlö dugasz-csonkjat (nincs a szallitott elementk kozott) az egyik gyorscsatlakozóra (5, 10). Ezután csatlakoztassa a süritettlevego-tömlö gyorscsatlakozójára a süritettlevegös szerszámot.

11. ElektromosCsatlakoztatas

A telepitett villanymotor üzemkész allapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN elöirásoknak. Az ügyfel altalBiztositott halózati csatlakozásnak, valamint az alkalmazott hosszabbito gezetéknek meg kell feelnie ezen elöirásoknak.

Ha szóró és fúvó elötekészülékek dolgozik, valamint ha ideiglenesen a szabadban üzemelteti akompresszort, akkor a berendezest feltétlenül oyan hibaaram-vedokapcsolóra kell csatlakoztatni, melynek kioldásá aramerössége nem haladja meg a 30 mA értéket.

11.1 Fontos utasítások

A motor tulterhelés eseten magatól lekapcsol. A (valtozó idöartamú) lehules után a motor ismet bekapcsol-hato.

11.2 Sérull elektromos csatlakozóvezétékek

Az elektromos csatlakozóvezetékeken gyakran sérult a szigeteles.

Ennek okai következök:

• Megnyomódások, ha a csatlakozóvezétékeket ablak- vagy ajtonyilásokon gezeti át.
• Megtörések, amikor szakszerütlenül gezetik vagy rögzítik a csatlakozóvezéték.
  Elnyiródások, amikor áthajtanak csatlakozóvezétéken.
  A szigetelés serulései, amikor a gezetéket kirantják a konnektorból.
• Repedèsek a szigetelés eloregede sé miatt.

Az ilyen sérult elektromos csatlakozóvezétékek nem hasznalhatok, és a szigeteles sérülsei miatt eletveszélyesek.

Rendszeresen ellenorizze az elektromos csatlakozóvezetékek sérlèseit. Ügyeljen arra, hogy a csatlakozóvezetek az ellenörzéskor ne legyen az áramhalózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell fe-lniuk a vonatkozó VDE- es DIN-elóirásoknak. Csak azonos jelolésu csatlakozó gezetékeket használjon.

A cisatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

A termek megfele az EN 61000-3-11 szabvany elóírasainak és különleges csatlakoztatási felte telek vonatkoznak rá. Ez azt jalenti, hogy szabadon valasztoft, tetszoleges csatlakozásipontok hasznalatalval nem engedélyezett a termek hasznalata.
- A kedvezötlen halózati körülmenyek a készülék atmeneti feszültseg-ingadozásához vezethetnek.
A terméket kizárólag olyan csatlakozásipontokkal hasznalatra tervezték, amely ek a) a maximalis an megengedett Z_ = 0,382 halózati impedanciat nem haladjak meg, vagy amely ek b) tartos áramterhelhetosege fázisonkent legalabb 100 A.
Felhasznalokent meg kei gyozodnie arrol - szukseg eseten az aramszolgaltato vallalattal egyezetve-, hogy a csatlakoztatasi pont, amelyn a termeket uzemeltetni kivanja, a két, a) es b) kovetelmeny valamelyikenek megfelel.

11.3 Valtóramu motor

• A halózati feszültseg értéke 220–240 V ~ 50 Hz legyen.
  A legfeljebb 25 m hosszú hosszabbito gezetékek legalább 1,5 négyzetmillímeter keresztmetszettel kell rendelkezzenek.

A csatlakoztatasokat és az elektromos szerelvenyenvégzett javitásokatCsak villanyszereló hajthatja vegre.

Informação kérése esétén a következő adatokat adaj meg:

• A motor áramneme
  A gép típustáblajának adatali
  A motor tipustablajnakadatai

12. Tiszitás, karbantartás és tárolás

Figyelem!

Minden tiszitasi es karbantartasi munkalat elott huzza ki a halozati csatlakozodugot! Aramlokesek miatti serulésveszely!

Figyelem!

Várja meg, amig a készülék teljesen lehül! Égési séru-lesek veszélye!

Figyelem!

Minden tiszitási és karbantartásimunka elott nyomástumentesitési kell a készüléket! Sérulésveszély!

12.1 Tisztoiás

Tartsa a leheto legnagyobb mertekben por- es szennyezodésmentesen a keszüléket. A keszüléket torölje te tiszta ronggyal, vagy fuvassa ki alacsony nyomásu süritet levegövel.
- Azt javasoljuk, hogy a keszüléket minded használat után tiszittsa meg.
- Rendszeresen tisztítsa meg a keszüléket egy nedves ruhával és egy kis kenöszappannal. Ne használjon agressziv tisztitó- vagy oldószereket, mivel ezek kikezdhetik a keszülék muanyag alkatrészeit. Üglyeljen arra, hogy ne juthasson viz a keszülék bel-sejébe.
- A tomlot es a szórszerszámokat a tiszitás elött távolítsa el a kompresszorról. A kompresszort nem szabad vizzel, Oldószerekkel vagy hasonlokkal tisztitani.

12.2 A nyomástó edény karbantartása (1. ábra) Figyelem!

A nyomástó edeny (2) hosszú eltarthatosága érdekében minded egyes üzemeltétés után eressze le akondenzvizet a leeresztó csavar (1) kioldásával.

Elóször eressze le a tartányomást (lásd: 12.6.1). A leeresztő csavar (1) az oramutató jarásával ellentêtes irányba forgatva (a csavart a kompresszor aljától nézve) oldható ki, hogy a kondenzviz teljesen kifolyhasson a nyomástó edényből (2).

Ezután zárja vissza a leeresztó csavart (1) (az oramutató jarásanak irányába forgatva). Minden egyes üzemeltetés elott ellenorizze, hogy nem rozsdas vagy sértl-e a nyomástaró edeny (2).

A kompresszort nem szabad sérult vagy rozsdas nyomastartó edennyel (2) üzemeltetni. Ha séruléseket észlelt, forduljon vevőszolgálati szervizunkhöz.

12.3 Biztonsagi szelep (1. ábra)

Abiztonsagi szelep (15) a nyomastó edeny (2) legnagyobb megengedett nyomására van beallitva. Abiztonsagi szelep (15) atallitasa, vagy a leeresztóanya (15a) és a sapkája (15c) kozötti csatlakozás rögzítésenek (15b) eltávolítasa nem engedélyezett. 30 üzemöranként, alkalmanként legalább 3-szor muködtesse abiztonsagi szelepet (15), hogy szükség eseten megfeleloen muködjon.

Kioldashoz forgassa az oramutato jarasaval ellentetes iranyba a perforalt leeresztto anyat (15a), majd a perforalt leeresztto anyan (15a) keresztul, kezzel huzza kifele a szelepszarat, hogy ezzel kinyissa a biztonsagi szelep (15) kimenetet. A szelep ekkor hallhatoan kiengedi a levegot.

Ezután az oramutato jarásanak irányába forgatva húzza meg üjra a leeresztő anyát (15a).

12.4 A legszüro tisztitasa (8. és 9. abra)

A legszur (13) megakadalyozza a por es szennyezodés beszivásat. A legszur (13) legalabbb 300 uzemöranként meg kell tisztitani. Az eltomodott legszur (13) jelentosen rontja a kompresszor teljesitmenyét.

Forgassa el a legszürot (13) az oramutato jarásával ellenkezö irányba, hogy eltávolithato legyen. Csavarozza ki a szürofedelet, és vegye le.

Ekkor ki tutja venni a szurobetetet. Ovatosan utogesse ki a szurobetetet, a szurofedelet es a szurohazat.

Ezeket az alkatreszeket ezután süritett levegövel (kb. 3 bar) fujja ki, és forditott sorrendben szerelje vissza öket.

12.5 Szervizinformácok

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre haszná-lati anyagokkent van szükség.

Kopásnak kitett alkárészek*: Légszürő

• nem szerepel kõtelezöen a szállitott elementk kõzött!

Csatlakoztatások és javítások

A csatlakoztatásokat és az elektromos szerelvenyenvégzett javításokatCsak villanyszerelő hajthatja vegre.

Informação kérése eseten a következő adatokat adaj meg:

A motor aramneme
A gép típustáblájanak adatai
- A motor tipustablajanak adatali

Pótalkárészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon találhato QR-kódot.

12.6 Tárolás

Figyelem!

Húzza ki a halózati csatlakozót, légtelenitse a készüléket és az összes csatlakoztatott süritett levegö's szerszámot.

Ugy helyezze el a kompresszort, hogy illetektelens szemelyek ne tudjak uzembe helyezni.

Figyelem!

A kompresszort kizárolag szaraz és jogosulatlan szemelyek szamára nem hozzaférhető környezetben tárolja. Ne elbillentett helyzetben, hanem allva tárolja!

12.6.1 A tulnyomás leeresztése

A tulnyomás leengedéséhez kapcsolja ki a kompresszort, és használja fel a nyomástartó edenyben (2) meg meglevő süritet tevegőt peldául egy süritet tevegős szerszám üresen jaratasával vagy kifuvöpisztoly muködtetésével.

13. Szállítás

A gép szallitasyohoz szallitasi fogantyut (9) használja, és ezzel mozgassa kompresszort.

A kompresszor felemelésekor ügyeljen annak sulyára (lásd a Mészaki adatokat).

A kompresszor gepjarmuvel vegzett szallitasanal gondoskodjon a rakomany megfeleloBiztositasarol.

14. Artalmatanitas es ujrahasznositas

A csomagolasra vonatkozó megjegyzesek

A csomagolóanyagok ujrahasznosithatok. Kérjuk, artalmatlanitsa a csomagolasokat kornyezetbarat modon.

Megegyzesek az elektromos es elektronikai berendezsezek artilmatlanitasarol (tovenyi rendelkezesek)

A leselejtezett elektromos es elektronikai berendezesek nem minosulnek kommunális hulladéknak, hanem szelektiven gyüjtendok, illetve le kehl adni öket ártalmlanitásra!

A leselejtezett akkumulatorokat es elementek, melyek nincsenek rogzitett modon telepitve a keszulekbe, leadas elott roncsolasmentesen ell kell tavolitan! Ezek artilmatlanitatasat az akkumulatorok hulladekkezelésere vonatkozo törveny szabályozza.

• Az elektromos és elektronikai berendezések tulajdonosát, illetve hasznalojat törvény kötelezi a berendezések leadára az elettartamuk lejártával.

• A végfelhasználo sajat maga viseli a felelosséget adatainak törleséert az ártalmatlanitando készülékrol!

• Az athuzott kuka ikonja arra utal, hogy a leselejtezett elektromos es elektronikai berendezesek nem minosulnek kommunalis hulladeknak, es kulon kell öket artilmatlanitani.
  A leselejtezett elektromos es elektronikai berende-zeseket az alabbi atvevohelyeken het dijmentesen leadni ujrahasznositasra:

• Onkormányzati hulladékszigetek és gyüjtóhelyek (kerületi, illetve telepólési hulladékudvarok)

• Az elektronikai berendezes vásárlásanak helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő öktelezhető a visszavételre, vagy önkéntesen vállaja azt.

• Keszülékfaitkent tegfeljebb harom darab, 25 cm-t elhosszúsagot meg nem halado leselejtezett berendezest anelkul lehet teritésmentesen visszavinni a gyartónak, hogy elotte uy keszüléket vásárolt volna nala, illetev ugyanigy leadhatja öket az On kozeleben talalhato illetékes gyrojtohelyen is.

-A gyartok es forgalmazok tovabbi, kiegeszitovisszaveteli rendelkezeseirəl az adott szolgaltatougyfelszolgatalan tajekozodhat.

Ha maganháztartásaba kiszállitással rendelt uj elektronikai berendezést a gyartótol, akkor végfelhasznaloként a gyartótol kérheti a régi berendezésdijtalan elszállitasat. Ennek érdekében vegye fel akpcsolatot a gyartó ügyfélszolgalatalval.
- A fentebb kozoltekCsak azokra a berendezesekre vonatkoznak, melyeket az Europai Unioban telepittek es ertekesitettek, es igy a 2012/19/EU europai iranyelv hatalya ala tartoznak. Az Europai Union kivuli orszagban a fentiektol altero rendelkezesek vonatkozhatnak a leselejtezett elektromos es elektronikai berendezesek artilmatlanitasa. A hasznalt berendzesek szakszerutlen kezelse a hasznalt elektronikai berendzesekben gyakran megtalalhato potencialian veszelyes anyagok miatt negativ hatassal lehet a kornyezetre es az emberek egeszsegere. Ezen termek szakszeru artilmatlanitasaval raadasul a termeszeti eroforrasok hatekony hasznalatahoz is hozzajarul. A hasznalt berendzesek gyujtohelyeivel kapcsolatban a varosvezetesnel, a helyi kozterulet-fenntartonal, az elektromos es elektronikus berendzesek hivatalos gyujtohelyen vagy a hulladekszallito vallalatnal erdeklodhet.

15. Hibaelhárítás

A kovetkezó tablazat bemutatja a hibák tuneteit, és ismerteti azok elhárításanak modját arra az esetre, ha az On altal vásárolt gép nem mückönde megfeleloen. Ha a problemat ezzel nem sikerül localizálni és orvosolni, forduljon az ilétékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
Nem jár a kompresszor.	Nem áll rendelkezésre hálózati feszültség.	Ellenőrizable a kábelt, hálózati csatlakozót, biztosítékot és csatlakozóaljzatot.
	Túl alacsony a hálózati feszültség.	Kerülje a túl hosszú hosszabbitó kábelek használatát. Megfelelő huzalkeresztmetszetü hosszabbitó kábelt használjon.
	Túl alacsony a külso hörmséklet.	Ne használja a készüléket +5 °C-os külso hörmséklet alatt.
	A motor túlmegedett.	Hagyja lehülni a motort, adott esetben szütesse meg a túlmegedés okát.
A kompresszor jár, de nincs nyomás.	Tömitetlen aBiztonsági szelep.	Lépjen kapcsolatba a helyi szerviz kóz Ponttal. A javitásokat kizárólag képzett szakemberrel vegeztesse el.
	A tõmitések tönkrementek.	Ellenőrizable a tõmitéseket, a tönkrement tõmitéseket cseréltesse ki szakmühellyel.
	A kondenzviz leeresztő csavarja tõmitetlen.	Húzza meg kézzel a csavart. Ellenőrizable a csavar tõmtését, szükség eseten cserélje ki.
A kompresszor jár, a manométer nyomást jelez, de a szerszámok nem működnek.	A tõmlöcsatlakozások tõmtetlenek.	Ellenőrizable, és szükség eseten cserélje ki a sürített levegős tõmtő és a szerszámokat.
	A gyorscsatlakozó tõmtetlen.	Lépjen kapcsolatba a helyi szerviz kóz Ponttal. A javitásokat kizárólag képzett szakemberrel vegeztesse el.
	Túl alacsony nyomás van beálítva a nyomásszabályozón.	Állítson be magasabb értéket a nyomásszabályozón.

A nyilvánvaló hibákati kei jellenteni számított 8 napon belul az aruk, különben a vevő elvesztmi minden igényt az ilyen hibák. Kinalunk garanciát a gépeinket a megfelelo kezelés idöartamának hallgatolagos garancia szlittás idöpontját oly módon, hogy cserelje ki minden egyes része ezen idó alatt eszlethetó a sorban anyag-vagy gyártási legyen hiabavaló, ingyen. Az alkatrészeket, hogy nem termeln magunkat, hogy csak oylan garanciát, hiszen jogosultak jotállásigények beszállitokkal szemben. A koltesgek beillesztése az üj részek a vevőnek. Átalakítsa és csökkentese kovetelések és egyeb kárteritési igények ki vannak zárva.

Gwarancja PL
