Produkttyp	Luftkompressor
Märke	Scheppach
Modell	HC104DC
Vikt	Cirka 45 kg
Strömförsörjning	230 V ~ 50 Hz
Motoreffekt	1800 W (S1)
Kompressorvarvtal	2850 min⁻¹
Tryckkärlsvolym	Cirka 100 liter
Maximalt arbetstryck	8 bar
Teoretiskt sugflöde	Cirka 332 l/min
Teoretiskt avgivareffektflöde	Cirka 226 l/min
Skyddsklass	IPX2
Ljudeffektnivå (LWA)	97 dB
Ljudtrycksnivå (LpA)	72,9 dB
Osäkerhet (KWA/pA)	2,89 dB
Maximal installationshöjd	1000 m (över havet)
Huvudfunktioner	Generering av tryckluft för pneumatiska verktyg (upp till ~226 l/min), pumpning, målning, blåsning
Underhåll och rengöring	Töm kondensvatten efter varje användning; rengör luftfilter var 300:e timme; rengör utsidan med en fuktig trasa och svart såpa
Säkerhet	Säkerhetsventil inställd på maxtryck; motorskydd; på/av-brytare; jordfelsbrytare rekommenderas
Reservdelar och reparerbarhet	Luftfilter (förslitningsdel); elektriska reparationer av behörig elektriker; reservdelar tillgängliga via kundservice
Allmän information	Hushålls- och hobbybruk; passar inte för verktyg med hög luftförbrukning (excenterslip, etc.); användning i torr, välventilerad inomhusmiljö

Vanliga frågor - HC104DC SCHEPPACH

Hur monterar jag hjulen på Scheppach HC104DC-kompressorn?

Trä hjulaxeln (d) genom hjulet (3) och sätt på en bricka (e) på axeln. För in axeln genom hålet på kompressorn och fäst med sexkantsmuttern (g). Upprepa för det andra hjulet. Nödvändiga verktyg: 14 och 17 mm nycklar (ingår ej).

Hur ställer jag in utloppstrycket på kompressorn?

Använd tryckregulatorn (7) på panelen. Vrid för att öka eller minska trycket, avläs värdet på manometern (6). Det inställda trycket finns tillgängligt vid snabbkopplingarna (5 och 10).

Hur tömmer jag kondensvatten ur tanken?

Stäng av kompressorn och avlufta tanken. Öppna avtappningsskruven (1) genom att vrida moturs (sett underifrån). Låt vattnet rinna ut helt, stäng sedan skruven genom att vrida medurs. Utför detta efter varje användning.

Hur ofta måste luftfiltret rengöras?

Luftfiltret (13) måste rengöras minst var 300:e drifttimme. För rengöring, skruva loss filtret, öppna locket, ta ut patronen, knacka försiktigt och blås med tryckluft på cirka 3 bar. Sätt sedan ihop i omvänd ordning.

Kompressorn startar inte, vad gör jag?

Kontrollera först nätspänningen: kabel, kontakt, säkring och uttag. Se till att omgivningstemperaturen är över +5 °C. Om motorn är överhettad, låt den svalna. Undvik för långa eller otillräckliga förlängningssladdar.

Varför är trycket otillräckligt för mina verktyg?

Kontrollera att tryckregulatorn (7) är tillräckligt öppen. Kontrollera tätheten på slangkopplingar och snabbkoppling. Om problemet kvarstår kan säkerhetsventilen eller tätningarna vara defekta; kontakta kundtjänst.

Kan jag använda kompressorn utomhus?

Kompressorn är avsedd för användning inomhus i torr och välventilerad miljö. Den kan användas kortvarigt utomhus endast vid torrt väder och skyddad från regn. Utsätt den inte för fukt och förvara den alltid torrt efter användning.

Vilka verktyg kan jag använda med denna kompressor?

Denna kompressor passar för verktyg som kräver upp till cirka 226 l/min, såsom pump, blåspistol eller målarspruta. Den passar inte för verktyg med hög luftförbrukning (excenterslip, rakslip, slagskruvdragare).

Hur testar jag säkerhetsventilen?

Var 30:e drifttimme (minst 3 gånger per år) aktivera ventilen: öppna avtappningsmuttern (15a) genom att vrida moturs, dra sedan i ventilspindeln för att släppa ut luft. Du ska höra luft strömma ut. Stäng sedan muttern genom att vrida medurs.

Vad gör jag om motorn plötsligt stannar?

Motorn kan stanna vid överbelastning. Låt den svalna (kylningstiden varierar). När den svalnat kan den startas igen. Om problemet kvarstår, kontrollera spänningen och strömkabelns skick.

BRUKSANVISNING HC104DC SCHEPPACH

Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Varning - läs instruktsmanualen für att minska risiken für personskada.
	Använd ett hörskydd. Buller kan orsaka hörskador.
	Bär andningsmask. När du arbetar med trä och andra material kan bösovådigt damm uppstä. Asbesthaltigt material fär inte bearetas!
	Använd skyddsglasögon. Om gnistor uppstår under arbetetEll det yr flisor, spân och damm frän maskinen, kan det orsaka synförlust.
	Varning für heta ytor.
	Varning für elektrisk spanning
	Varning! Apparaten är utrustad med automatisk startkontroll. Häll behöriga borta是从 apparatusens arbetsområde!
	Beakta varnings- och sakerhetsanvisningar!
	Utsätt inte maskinenfor regn. Apparaten fär bara stationeras, lagras och användas i torra miljöer.
	Öppna inte kranen:fällrän luftslangenär ansluten.
	Ta endast apparaten i drift med täckhuyen stängt.
CE	Produkten uppfyller kraven i gällande europeiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 192
2. Maskinbeskrivning (Bild 1 - 2) 192
3. Leveransomfång 192
4. Avsedd användning 192
5. Säkerhetsanvisningar 193
6. Restrisker 195
7. Tekniska specifikationer 195 8. Uppackning 196
8. Före idrifttagning 196
9. Montering och manövrering 196
10. Elektrisk anslutning 197
11. Rengöring, underhåll och lagring 197
12. Transport 199
13. Kassering och återvinning 199
14. Felsökning 200

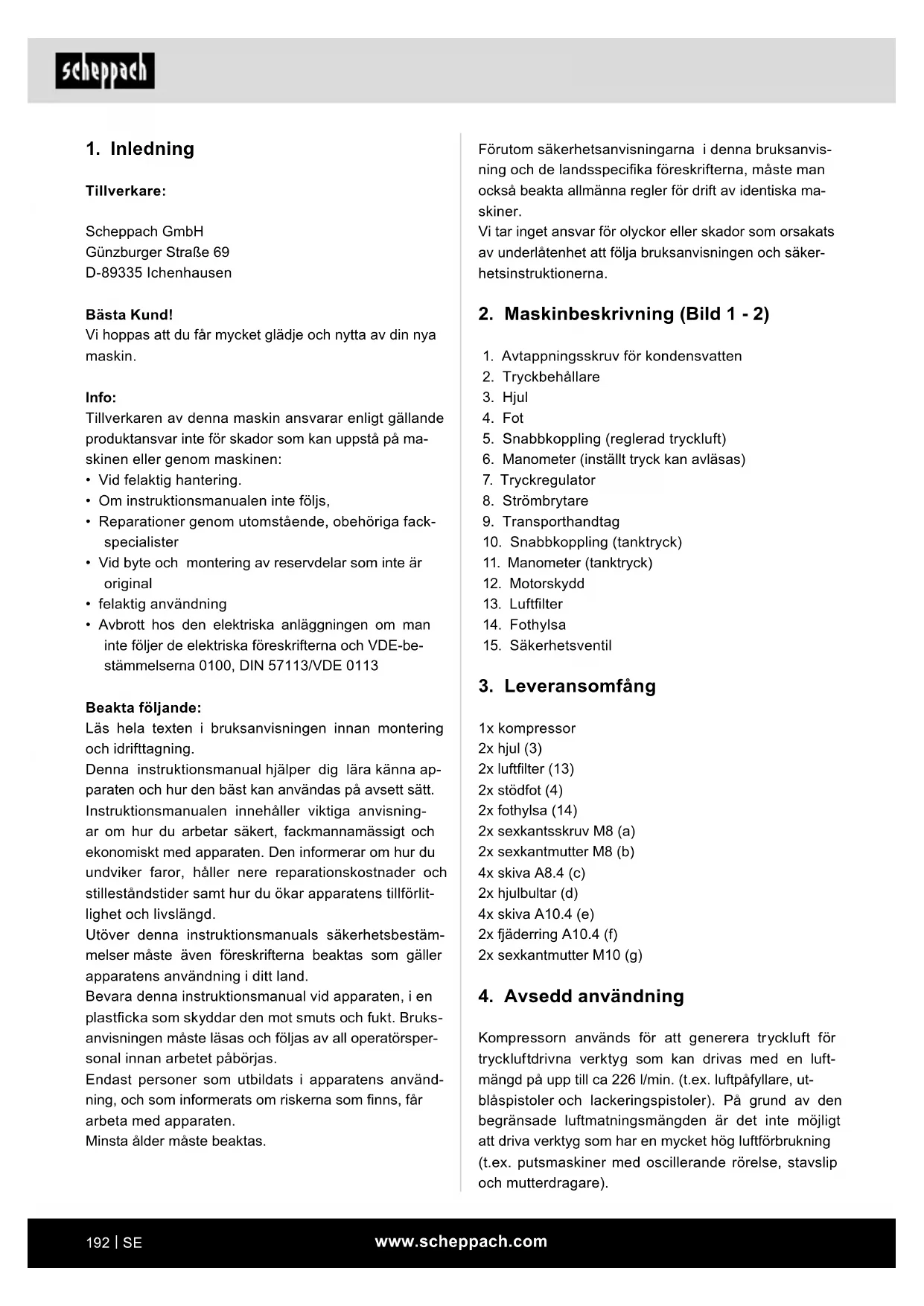

1. Inledning

Tillverkare:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Bästa kund!

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på maskinen eller genom maskinen:

• Vid felaktig hantering.
• Om instruktionsmanualen inte följs.
• Reparationer genom utomstående, obehöriga fackspecialister.
• Vid byte och montering av reservdelar som inte är original.
• felaktig användning
• Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Beakta följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver instruktionsmanualens säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten.

Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

1. Avtappningsskruv för kondensvatten
2. Tryckbehållare
3. Hjul
4. Fot
5. Snabbkoppling (reglerad tryckluft)
6. Manometer (install tryck kan avläsas)
7. Tryckregulator
8. Strömbrytare
9. Transporthandtag
10. Snabbkoppling (tanktryck)
11. Manometer (tanktryck)
12. Motorskydd
13. Luftfilter
14. Fothylsa
15. Säkerhetsventil

3. Leveransomfång

1x kompressor, 2x hjul (3), 2x luftfilter (13), 2x stödfot (4), 2x fothylsa (14), 2x sexkantsskruv M8 (a), 2x sexkantmutter M8 (b), 4x skiva A8.4 (c), 2x hjulbultar (d), 4x skiva A10.4 (e), 2x fjäderring A10.4 (f), 2x sexkantmutter M10 (g)

4. Avsedd användning

Kompressorn används för att generera tryckluft för tryckluftdrivna verktyg som kan drivas med en luftmängd på upp till ca 226 l/min. (t.ex. luftpåfyllare, utblåspistoler och lackeringspistoler). På grund av den begränsade luftmatningsförmågan är det inte möjligt att driva verktyg som har en mycket hög luftförbrukning (t.ex. putsmaskiner med oscillerande rörelse, stavslip och mutterdragare).

Kompressorn får bara användas i torra och väl ventilerade inomhusutrymmen.

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti om apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

riangle Observera! Vid användning av denna kompressor ska följande principiella säkerhetsåtgärder beaktas som skydd mot elektrisk stöt, skaderisk och brandfara. Läs och beakta dessa anvisningar innan du använder apparaten.

Säkert arbete.

1. Håll ordning i ditt arbetsområde
2. Oordning i arbetsområdet kan orsaka olyckor.
3. Ta hänsyn till omgivningens påverkan
4. Utsätt inte elektriska verktyg för regn.
5. Använd inte elverktyg i fuktig eller våt miljö. Risk för elektrisk stöt!
6. Se till att det finns god belysning i arbetsområdet.
7. Använd inte elverktyg där det finns risk för brand eller explosion.
8. Skydda dig mot elektriska stötar
9. Undvik att komma i kontakt med jordade delar (till exempel, radiatorer, spisar och kylskåp).
10. Håll barn på avstånd!

Låt inte andra personer vidröra verktyget och kabeln, håll dem borta från ditt arbetsområde.

1. Förvara oanvända elverktyg på ett säkert sätt
2. Oanvända elverktyg ska förvaras på en torr, högt belägen eller låst plats utom räckhåll för barn.
3. Överbelasta inte dina elverktyg
4. Du arbetar bättre och säkrare i det angivna prestandaområdet.
5. Använd lämpliga arbetskläder
6. Använd inte löst sittande kläder eller smycken eftersom de kan fastna i rörliga delar.
7. Vid arbete utomhus är gummihandskar och halkfria skodon rekommenderbart.
8. Bär hårnät om du har långt hår.
9. Använd inte kabeln för syften den inte är avsedd för
10. Använd inte kabeln för att dra ut stickkontakten ur eluttaget. Skydda kabeln mot hetta, olja och vassa kanter.
11. Sköt dina verktyg med omsorg
12. Håll kompressorn ren för att kunna arbeta bra och säkert. Följ underhållsföreskrifterna.
13. Kontrollera regelbundet elverktygets anslutningskabel och låt en behörig fackman byta den vid skada.
14. Kontrollera regelbundet förlängningskablar och byt ut dem om de är skadade.
15. Dra alltid ut kontakten ur uttaget
16. När elverktyget inte används, före underhåll och vid byte av verktyg som till exempel sågblad, borr och fräs.
17. Undvik oavsiktlig start
18. Förvissa dig om att omkopplaren är frånslagen då kontakten sätts i uttaget.
19. Använd ingen förlängningskabel vid utomhusbruk.
20. Vid arbete utomhus ska för ändamålet tillåtna och markerade förlängningskablar användas.
21. Använd kabeltrumma bara i utrullat tillstånd.
22. Var hela tiden uppmärksam.
23. Var försiktig med vad du gör. Använd sunt förnuft i arbetet. Använd inte elverktyget när du är okoncentrerad.
24. Kontrollera elverktyget efter eventuella skador.
25. Innan elverktyget används måste en noggrann undersökning göras av skyddsanordningar och ev. lätt skadade delar, så att de fungerar felfritt.
26. Kontrollera att de rörliga delarna inte är skadade och att de fungerar som de ska och inte klämmer åt. Samtliga delar måste vara korrekt monterade och alla villkor uppfyllda för att säkerställa felfri drift hos elverktyget.
27. Skadade skyddsanordningar och delar måste repareras eller bytas ut på ett avsett sätt genom en erkänd fackverkstad, om inget annat anges i bruksanvisningen.
28. Skadade omkopplare måste bytas av en kundtjänstverkstad.
29. Använd inte trasiga eller skadade anslutningskablar.
30. Använd inte elverktyg där omkopplaren inte kan slås på och av.
31. Låt en behörig elektriker reparera elverktyget.
32. Detta elektriska verktyg uppfyller de tillämpliga säkerhetsbestämmelserna. Reparationer får utföras endast av behörig elektriker där originaldelar används, annars kan olyckor uppstå för operatören.
33. Observera!
34. För din egen säkerhet, använd bara tillbehör och extrautrustning som anges i bruksanvisningen eller som föreslås eller anges av tillverkaren. Användning av andra än de i instruktionsboken eller katalogen rekommenderade tillsatsverktygen eller tillbehören kan innebära en personlig skaderisk för dig.
35. Buller
36. När kompressorn används ska hörselskydd användas.
37. Byte av anslutningsledningen
38. Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller en behörig elektriker för att undvika fara. Risk för elektriska stötar.
39. Påfyllning av däck
40. Kontrollera däcktrycket omedelbart efter påfyllningen med hjälp av en lämplig manometer, t.ex. på en tankstation.
41. Mobila kompressorer i byggställesdrift
42. Se till att alla slangar och armaturer är avsedda för högsta tillåtna arbetstryck för kompressorn.
43. Uppställningsplats
44. Ställ endast kompressorn på ett jämnt och fast underlag.
45. Det rekommenderas att matningslangar med tryck över 7 bar utrustas med en säkerhetskabel, t.ex. en stållina.
46. Undvik stora belastningar på ledningssystemet genom att använda flexibla slanganslutningar för att undvika brytställen.
47. Använd en jordfelsbrytare med en utlösningsström på 30 mA eller lägre. Användning av en jordfelsbrytare minskar risken för elstötar.

YTTERLIGARE SÄKERHETSANVISNINGAR

Följ driftmanualerna som hör till de aktuella tryckluftsverktygen/tryckluftsutrustningarna! Även de följande allmänna anvisningarna ska följas:

Säkerhetsanvisningar för arbete med tryckluft och utblåsningspistoler

• Var noga med tillräckligt avstånd till produkten, minst 2,50 m gäller, och håll tryckluftsverktygen/tryckluftsutrustningarna borta från kompressorn under driften.
• Kompressorpump och ledningar når under drift höga temperaturer. Kontakt leder till brännskador.
• Luften som sugs ut med kompressorn måste vara fri från tillsatser som i kompressorpumpen kan leda till bränder eller explosioner.
• När slangkopplingen släpps måste kopplingsstycket på slangen hållas fast med handen. På så sätt undviker man skador till följd av att slangen kastas tillbaka. När arbeten utförs med utblåsningspistolen måste hörselskydd användas. Främmande föremål och delar som blåser iväg kan lätt orsaka personskada.
• Bär skyddsglasögon och andningsmask vid arbeten med tryckluftspistolen. Damm är hälsofarligt! Främmande föremål och delar som blåser iväg kan lätt orsaka personskada.
• Blås inte på andra personer med utblåsningspistolen och rengör inte kläder som sitter på kroppen. Skaderisk!

Säkerhetsanvisningar vid användning av sprut- och sprejutrustning (t.ex. färgsprutor):

1. Håll sprejutrustningen borta från kompressorn vid påfyllningen så att ingen vätska kommer i kontakt med kompressorn.
2. Spreja aldrig med sprejutrustning (t.ex. färgsprutor) mot kompressorn. Fukt kan leda till elektriska risker!
3. Bearbeta inte lacker eller förtunningar med en flampunkt under 55°C. Explosionsrisk!
4. Värm inte upp lacker och förtunningar. Explosionsrisk!
5. Om hälsofarliga vätskor bearbetas måste filtreringsutrustning (ansiktsmasker) användas som skydd. Beakta även uppgifter om skyddsåtgärder från tillverkare av sådana ämnen.
6. De uppgifter som står på förpackningen med materialet som ska bearbetas och informationen i förordningen om farliga ämnen måste beaktas. Vid behov ska ytterligare skyddsåtgärder vidtas, särskilt lämpliga kläder och masker.
7. Under sprutningen liksom i arbetsrummet är det förbjudet att röka. Explosionsrisk! Färgångor är också lättantändliga.
8. Brandställen, öppen låga eller maskiner som det slår gnistor om får inte finnas i närheten eller användas.
9. Förvara och förtär inte mat eller drycker i arbetsrummet. Färgångor är hälsofarliga.
10. Arbetsrummet måste vara större än 30 m³ och det måste finnas tillräckligt stort luftutbyte under sprutning och torkning.
11. Spruta inte i motvind. Bestämmelser från den lokala polismyndigheten måste alltid beaktas när brännbara respektive farliga ämnen sprutas.
12. Använd inte PVC-tryckslangen för att bearbeta medier som lacknafta, butanol och metylklorid.
13. Dessa medier förstör tryckslangen.
14. Arbetsområdet måste vara avskilt från kompressorn så att den inte kan komma i direkt kontakt med arbetsmediet.

Drift av tryckbehållare

Den som använder en tryckbehållare måste hålla den i gott skick, använda den på ett korrekt sätt, övervaka, utan dröjsmål genomföra nödvändiga reparationer och underhållsarbeten och vidta de säkerhetsåtgärder som krävs efter omständigheterna. Tillsynsmyndigheter kan i enstaka fall hjälpa till att ordna nödvändiga övervakningsåtgärder. - En tryckbehållare får inte användas om den uppvisar fel som kan leda till att användaren eller tredje part utsätts för fara. - Kontrollera alltid innan tryckbehållaren börjar användas om den är rostig eller skadad. Kompressorn får inte användas med en skadad eller rostig tryckbehållare. Om det förekommer skador, kontakta kundtjänstverkstaden.

Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat.

För att minska risken för dödsfall eller allvarliga skador rekommenderar vi personer med medicinska implantat att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

Förvara säkerhetsanvisningen på ett säkert sätt.

6. Restrisker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.
• Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget. Använd det verktyg som rekommenderas i den här instruktionsmanualen. Då får du en maskin som ger maximal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.

7. Tekniska specifikationer

Nätanslutning 230V 50Hz

Motoreffekt 1800 W
Driftläge S1
Kompressorvarvital 2850 min	-1
Tryckbehällarvolym ca. 100 l
Arbetstryck ca. 8 bar
Teo. Sugkraft ca. 322 l/min
Teo. Uteffekt ca. 226 l/min
Skyddstyp IPX2
Apparatvik	ca 45 kg
Max. uppställningshöjd(Öh.)	1000 m

Med förbehåll för tekniska ändringar!

Buller och vibration

Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB, bör du använda ett passande hörselskydd.

Typvärden buller

Ljudeffektivá LwA	97 dB
Ljudtrycksníva LpA	72,9 dB
Osäkerhet Kwa/pA	2,89 dB

Bulleremissionsvärdena fastställdes i enlighet med EN ISO 3744:1995.

8. Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings- och transportsäkringar (om det finns).
• Kontrollera att leveransen är fullständig.
• Kontrollera enheten och tillbehören för transportsador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar.

⚠ VARNING!

Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

9. Före idrifttagning

• Innan maskinen ansluts måste du kontrollera att uppgifterna på typskylten överensstämmer med dem som gäller för elnätet.
• Kontrollera maskinen för transportsador. Rapportera eventuella skador omedelbart till transportföretaget som levererade kompressorn.
• Kompressorn måste installeras i närheten av operatören. Långa luftledningar och långa matarledningar (för förlängningssladdar) bör undvikas.
• Se till att insugsluften är torr och dammfri.
• Installera inte kompressorn i fuktiga eller våta utrymmen.
• Kompressorn får endast användas på en lämplig plats (väl ventilerad, omgivningstemperatur +5 °C till 40 °C). Rummet måste vara fritt från damm, syror, rök, explosiva eller brandfarliga gaser.
• Kompressorn är avsedd för användning i torra utrymmen. I områden där arbete med sprayvatten sker är användning inte tillåten.
• Kompressorn får endast användas utomhus tillfälligt och då i torra miljöer.
• Kompressorn måste alltid hållas torr och får inte lämnas utomhus efter arbetet.

10. Montering och manövrering

riangle Observera!

Montera klart hela maskinen innan den tas i drift!

Följande behövs för monteringen: 1x U-nyckel 14 mm och 17 mm (ingår inte i leveransomfånget)

• Stick in hjulbulten (d) genom hjulet (3) och skjut en skiva (e) på bulten (d). Stick nu in hjulbulten (d) genom borrhålet på kompressorn. Skjut brickan (c) med fjäderringen (f) på bulten och säkra hjulet med sexkantmuttern (g).
• Fortsätt enligt beskrivningen ovan för det andra hjulet (3).

10.2 Montera foten (Bild 5)

• Pressa in sexkantskruven (a) genom stativet (4). En bricka (c) måste placeras mellan kompressorn och stativet (4). Skjut nu kombinationen genom hålet och fäst skruven (a) med brickan (c) och muttern (b).
• Fortsätt på samma sätt som ovan för det andra stativet (4).

10.3 Montera luftfiltret (Bild 8)

• Ta bort transportlocket och skruva fast luftfiltret (13) på apparaten.

10.4 Nätanslutning

• Kompressorn är utrustad med en nätledning med jordat uttag. Den kan anslutas till alla jordade uttag 220 - 240 V~ 50 Hz som är säkrade med 16 A.
• Kontrollera före idrifttagningen att nätspänningen motsvarar driftspänningen och maskineffekten som anges på typskylten.
• Långa matarledningar liksom förlängningar, kabeltrummor osv. orsakar spänningsfall och kan förhindra motorn från att starta.
• Vid låga temperaturer under +5°C finns det risk för att motorn inte startar till följd av tröghet.

10.5 Till-/frånbrytare (Bild 1)

För att starta kompressorn drar man På-/Av-reglaget (8) uppåt. - För att stänga av kompressorn trycker man ner På-/Av-reglaget (8).

• Tryckregulatorn (7) används för att ställa in trycket på manometern (6).
• Det inställda trycket kan läsas av på snabbkopplingarna (5, 10).
• På manometern (11) läses tanktrycket av.

10.7 Inställning tryckbrytare (Bild 1)

Tryckbrytaren har ställts in i fabriken. Påsättningstryck ca 6 bar Avstängningstryck ca 8 bar

10.8 Montera tryckluftslangen (Bild 1, 2)

• Anslut tryckluftslangens pluggnippel (ingår inte i leveransomfånget) till en av snabbkopplingarna (5, 10). Anslut sedan tryckluftsverktyget till tryckluftslangens snabbkoppling.

11. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Vid arbete med sprut- och sprejutrustning samt vid tillfällig användning utomhus måste apparaten anslutas över en jordfelsbrytare med en utlösningsström på 30 mA eller lägre.

Vid överbelastning av motorn stängs den av automatiskt. Efter en avkylningstid (tidsmässigt olika) kan motorn återigen slås på.

11.2 Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• Tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över. Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara tillämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med samma märkning.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

• Produkten uppfyller kraven i EN 61000-3-11 och omfattas av specialvillkor för anslutningen. Det betyder att man inte får använda vilka anslutningsställen som helst.
• Apparaten kan vid olämpliga nätförhållanden leda till övergående spänningsvariationer.
• Produkten är enbart avsedd att användas på anslutningspunkter som

a) inte överskrider en maximalt tillåten nätimpedans Z = 0,382Ω , eller b) har en konstant strömbelastningsförmåga på minst 100 A för varje fas.

• Ni måste som användare se till att en av de beskrivna kraven a) eller b) uppfylls för anslutningsstället. Ni bör kontakta energileverantören

11.3 Växelströmsmotor

Nätspänningen måste vara 220 - 240 V~ 50 Hz. - Förlängningskablar upp till 25 m med ledararea på 1,5 mm2.

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Uppgifter på maskinens typskylt
• Uppgifter på motorns typskylt

12. Rengöring, underhåll och lagring

Observera!

Dra alltid ut nätkontakten innan rengörings- och underhållsarbeten utförs! Skaderisk till följd av elektrisk stöt!

Observera!

Vänta tills maskinen har stannat helt! Risk för brännskador!

Observera!

Gör maskinen trycklös innan rengörings- och underhållsarbeten utförs! Skaderisk!

12.1 Rengöring

• Se till att maskinen är så fri från damm och smuts som möjligt. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att maskinen rengörs direkt efter varje användning.
• Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga aggressiva rengörings- eller lösningsmedel. De skulle kunna angripa maskinens plastdelar. Se till att det inte tränger in vatten i maskinen.
• Slang och sprutverktyg måste separeras från kompressorn före rengöring. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

12.2 Tryckbehållarens underhåll (Bild 1) Observera!

För att tryckbehållaren (2) ska hålla, måste kondensvattnet tappas av efter varje användning genom att avtappningsskruven (1) öppnas.

Släpp först ut tanktrycket (se 12.6.1). Avtappningsskruven (1) öppnas genom att den vrids moturs (sett från kompressorundersidan mot skruven) så att kondensvattnet kan rinna ut helt ur tryckbehållaren (2).

Stäng sedan avtappningsskruven (1) igen (vrid medurs). Kontrollera alltid tryckbehållaren (2) med avseende på rost och skador före varje drift.

Kompressorn får inte användas med en skadad eller rostig tryckbehållare (2). Om det förekommer skador, kontakta kundtjänstverkstaden.

12.3 Säkerhetsventil (Bild 1)

Säkerhetsventilen (15) är inställd på det högsta tillåtna trycket för tryckbehållaren (2). Det är inte tillåtet att justera säkerhetsventilen (15) eller ta bort kopplingslåset (15b) mellan avtappningsmuttern (15a) och dess lock (15c). För att säkerhetsventilen (15) ska fungera korrekt när den behövs måste den aktiveras var 30:e drifttimme, dock minst 3 gånger per år.

Vrid den perforerade avtappningsmuttern (15a) moturs för att öppna och dra sedan ventilspindeln utåt för hand, över den perforerade avtappningsmuttern (15a), för att öppna säkerhetsventilens (15) utlopp. Ventilen släpper ut luften hörbart. Dra sedan fast avtappningsmuttern (15a) medurs igen.

Luftfiltret (13) förhindrar att damm och smuts sugs in. Detta luftfilter (13) måste rengöras minst var 300:e drifttimme. Ett tilltäppt luftfilter (13) försämrar kompressorns prestanda avsevärt.

Vrid luftfiltret (13) moturs för att ta bort det. Skruva upp filterlocket och ta av det. Nu kan du ta ut filterinsatsen. Knacka försiktigt ut filterinsatsen, filterlocket och filterhuset. Dessa komponenter måste sedan blåsas ut med tryckluft (ca 3 bar) och därefter monteras i omvänd ordning.

12.5 Serviceinformation

Tänk på att följande delar slits naturligt under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Luftfilter

• Ingår inte obligatoriskt i leveransen!

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Ange följande uppgifter om du har frågor:

• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på märkskylten

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första sidan.

12.6 Lagring

riangle Observera!

Dra ut nätkontakten, avlufta maskinen och alla anslutna tryckluftsvägar.

Stäng av kompressorn så att den inte kan tas i drift av obehöriga.

riangle Observera!

Kompressorn får endast förvaras i en torr omgivning, oåtkomlig för obehöriga. Luta den inte, förvara den stående!

12.6.1 Släppa ut övertrycket

Släpp ut övertrycket i kompressorn genom att stänga av kompressorn och använda upp tryckluften som finns kvar i tryckbehållaren (2), t.ex. med ett tryckluftsverktyg på tomgång eller med en utblåspistol.

13. Transport

Använd transporthandtaget (9) för transporten och kör kompressorn med det.

Tänk på vikten på kompressorn när den lyfts (se Tekniska specifikationer).

Sörj för god lastsäkring vid transport av kompressorn i motorfordon.

14. Kassering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
• Offentligrättsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot dem eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.
• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverkarens kundservice angående detta.
• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

15. Felsökning

I följande tabell anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjliga orsaker Åtgård
Kompressorn,gár inte.	Nätspänning finns inte.	Kontrollera kabel, nätkontakt,säkring ochkontaktuttag.
	Nätspänning for låg.	Undvik for lång fällängningskabel.Använden fällängningskabel med tillräckligtrådtvärsnitt.
	Utomhustemperatur for låg.	Använd inte i utomhustemperaturer under+5 °C.
	Motorn overhettad.	Låt motorn svalna och avhjalp ev. orsakentil overhettningen.
Kompressorn,gár,dock inget tryck.	Säkerhetsventil otät.	Kontakta ditt lokala service-center.Låt endast utbildad personal utförareparationer.
	Tätningar trasiga.	Kontrollera tätningar,låt en fackverkstadbyta ut trasiga tätningar.
	Avtappningsskruv for kondensvattenotät.	Dra at skruven for hand.Kontrolleratätningen på skruven,byt ut vid behov.
Kompressorn igäng,trayck visas pāmanometern menverktyget gär inte.	Slangforbindelser otäta.	Kontrollera tryckluftslang och verktyg,bytut vid behov.
	Snabbkoppling otät.	Kontakta ditt lokala service-center.Låt endast utbildad personal utförareparationer.
	För lågt tryck inställt påtryckregulatorn.	Vrid upp tryckregulatorn ytterligare.

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan kostnad, men kunden står för installationen. Garantin täcker endast originaldelar. Anspråk på garanti föreligger inte för: garantin täcker ej transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.
