MANUALE UTENTE HC104DC SCHEPPACH

Spiegazione dei symboli sull'apparecchio

L'utilizzo di symboli in questo manuale serve ad attirare la vostraattenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li arrivagnano devono essere perfettamente compresi. Le avertenze in quanto tali non eliminano i rischi e non possono sostituire le misureatte a prevenire gli infortuni.

	Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.
	Indossare degli otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito.
	Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può essere nella polvere nociva per la salute. Non è consentita la lavorazione di materiali contenti amiant!
	Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucoli e la polvere che provengono dall'apparecchio possono causare la perdita della vista.
	Avviso di superfici calde.
	Avviso di tensione elettrica
	Avviso! L'apparecchio è dotato di un lavoro di avviamento automatizzato. Tenere persone terze lontane alla zona di pericolo dell'apparecchio!
	Osservare leindicazioni di avertenza e di sicurezza!
	Non esporre la macchina alla pioggia. L'apparecchio può essere installato stazionato, stoccato e azionato solo a condizioni ambientali di asciutto.
	Non aprire il rubinetto prima che il tubo dell'aria sia collegato
	Utilizzare l'apparecchio solo con il coperchio chiuso.
CE	Il prodotto è conforme alle direttive europee in vigore.

#

1. Introduzione 43
2. Descrizione dell'apparecchio (Fig. 1-2) 43
3. Contenuto della fornitura 43
4. Impiego conforme alla destinazione d'uso 44
5. Indicazioni di sicurezza 44
6. Rischi residui 46
7. Dati tecnici 47
8. Disimballaggio 47
9. Prima della messa in funzione 47
10. Montaggio e utilizzo 48
11. Allaccimento elettrico 48
12. Pulizia, manutenzione e magazzinaggio 49
13. Trasporto 51
14. Smaltimento e riciclaggio 51
15. Risoluzione dei guasti 52

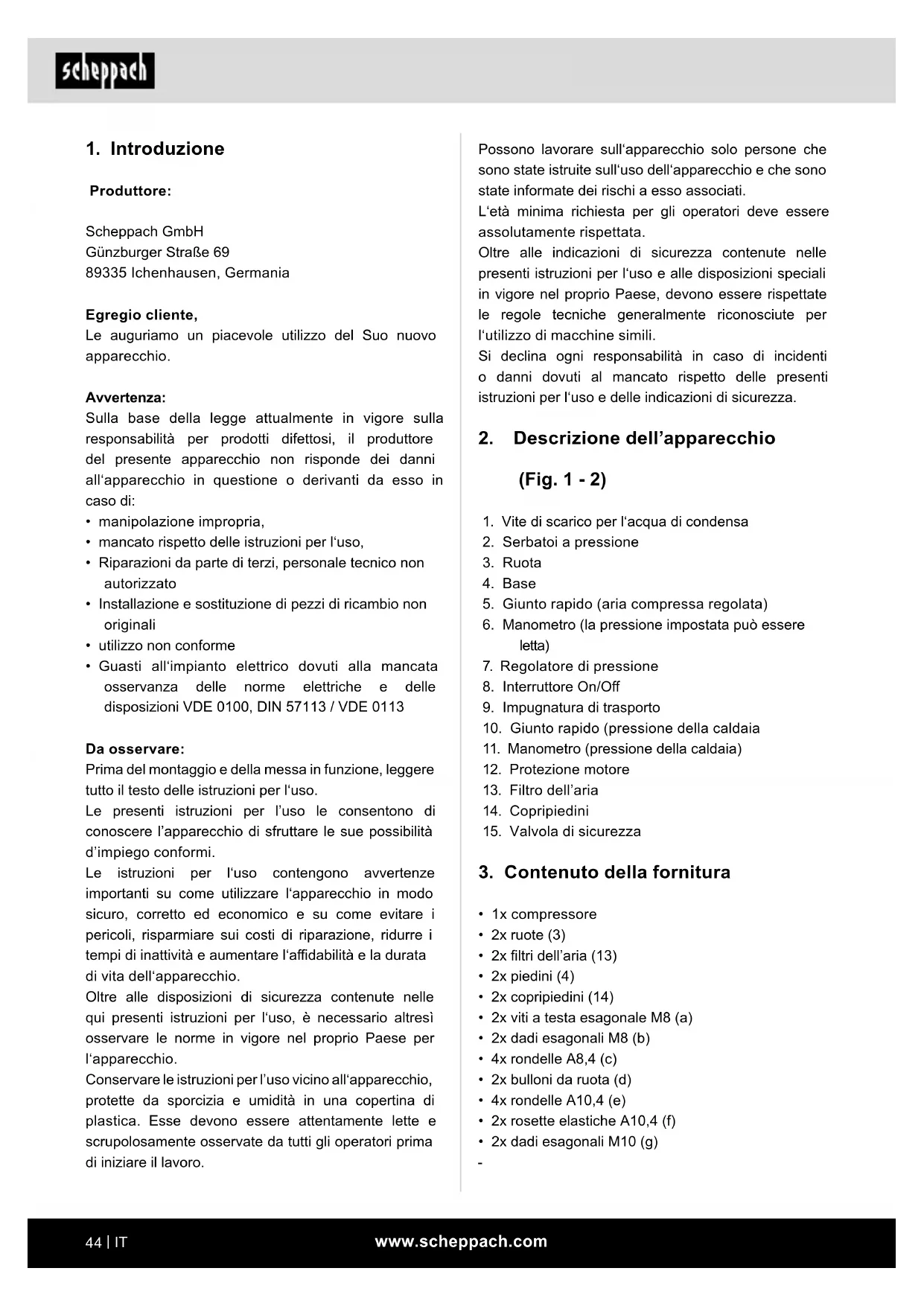

1. Introduzione

Produttore:

Scheppach GmbH

Günzburgerstraße 69

89335 Ichenhausen, Germania

Egregio cliente,

Le auguriamo un piacevole utilizzato del Suo nuovo apparecchio.

Avverenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti daesso in caso di:

• manipolazione impropria,
• mancato rispetto delle istruzioni per l'uso,
• Riparazioni da parte di terzi, personale technique non autorizzato
• Installazione e sostituzione di pezzi di ricambio non originali
• utilizzato non conforme
  Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio di sfruttare le sue possibilità d'impio conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare suiosti di riparazione, ridurre i tempi di inattività e augmentare l'affidabilità e la durata di vita dell'apparecchio.

Oltre alle disposizioni di sicurezza containe nelle qui presenti istruzioni per l'uso, è necessario altresi osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi aesso associati.

L'ètà minima richiesta per gli operatori deve essere assolutamente rispetto.

Oltre alleindicazioni di sicurezzacontainute nelle presentiistruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese,devono essere rispettole regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina agli responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delleindicazioni di sicurezza.

2. Descrizione dell'apparecchio

(Fig. 1 - 2)

1. Vite di scarico per l'acqua di condensa
2. Serbatoi a pressione
3. Ruota
4. Base
5. Giunto rapido (aria compressa regolata)
6. Manometro (la pressione impostata cui quere essere letta)
7. Regolatore di pressione
8. Interru tture On/Off
9. Impugnatura di trasporto
10. Giunto rapido (pressione della caldaia
11. Manometro (pressione della caldaia)
12. Protezione motore
13. Filtro dell'aria
14. Copripiedini
15. Valvola di sicurezza

3. Contenuto della fornitura

1x compressor
- 2x ruote (3)
- 2x filtridi dell'aria (13)
- 2x piedini (4)
- 2x copripiedini (14)
- 2x viti a testa esagonale M8 (a)
- 2x dadi esagonali M8 (b)
4x rondelle A8,4 (c)
- 2x bulloni da ruota (d)
4x rondelle A10,4 (e)
- 2x rosette elastiche A10,4 (f)
- 2x dadi esagonali M10 (g)

4. Impiego conforme alla

destinazione d'uso

Il compressore viene utilizzato per essere aria compressa per attrezzi ad aria compressa che possono essere azionati con un volume di aria fine a circa 226 l/min (per esempio sistema di gonfiaggio degli pneumatici, pistola di soffiaggio e pistola di verniciatura). A causa della portata di aria ridotta non è possibile utilizzato attrezzi che hanno un fabbisogno di aria molto elevato (per esempio levigatrici orbitali, smerigliatrici diritte e avvitatori a impulsi).

Il compressore più essere azionato solo in ambienti interni asciutti e ben ventilati.

Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che ottrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il fabbricante, è unico responsabile dei dati o delle lesioni provocati da un uso non conforme.

Si prega di osservare che i nostri appearecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilita se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza

Attenzione! Quando si utilizza questo compressore adottare le seguenti misure di sicurezza basilari per la protezione contro scosse elettriche e contro il pericolò di lesioni e incendi.

Leggere e osservare queste avvertenze prima diutilizzare l'apparecchio.

Lavoro in sicurezza.

1. Mantenere in ordine la zona di lavoro

2. Disordine nell'area di lavoro cui possare infortuni.

3. Tenere in considerazione gli influssi ambientali

4. Non esporre gli attrezzi elettrici alla pioggia.

5. Nonutilizzaregliattrezzeelettriciin ambiente umidoobagnato.Pericolo di scarica elettrica!

6. Provvedere a una buona illuminazione della zona di lavoro.

7. Non utilizzato gli elettroutensile in luoghi esposti a rischio di incendio o esplosione.

8. Proteggersi da scosse elettriche

9. Evitare il contatto del corpo con componenti messi a terra (per esempio tubi, radiatori, piastre elettriche, refrigeratori).

10. Tenere i bambini lontani!

11. Non lasciare che altre persone tocchino l'attrezzo o il cavo, tenerle lontane alla propria zona di lavoro.

12. Conservare gli attrezzi elettrici non utilizzati in modo sicuro

13. Gli attrezzi elettrici inutilizzati devono essere depositati in un luogo asciutto, alto o comunque chiuso, fuori alla portata di bambini.

14. Non sovraccaricare l'attrezzo elettrico

15. Funzionano meglio e in modo più sicuro nel Campo di potenza indicato.

16. Indossare abbligamento adeguato

17. Non indossare abbigliamento large o gioielli perché potrebbero essere catturati da componenti in movimento.

18. Durante il lavoro all'aperto si raccomandano quanti in gomma e calzature antiscivolo.

19. In caso di capelli lunghi, indossare una retina per raccogliere i capelli.

20. Non utilizzato il cavo per scopi a cui non è destinato

21. Non estrarre la spina alla presa tirando il cavo. Proteggere il cavo da calore, olio e spigoli appuntiti.

22. Preendersi cura degli attrezzi elettrici con diligenza

23. Mantenete pulito il proprio compressore per laforare bene e in sicurezza.

24. Attenersi alle istruzioni di manutenzione.

25. Controllare regolarmente la linea di allacciamento dell'attrezzo elettrico e farlo sostituire da un esperto in caso di danneggiamento.

26. Verificare regolarmente i cordoni di prolunga e sostituirli qualora fosso rer danneggiati.

27. Estrarre la spina alla presa

28. In caso di inutilizzo dell'attrezzo elettrico, prima della manutenzione e durante la sostituzione di attrezzi, per esempio lama, trapano, fresa.

29. Evitare l'avviamento inavvertito

30. Accertarsi che l'interruttore sua spento quando si insertisce la spina nella presa.

31. Utilizzato il cavo di prolunga per la zona esterna

32. All'aperto utilizzato solo cavi di prolunga consentiti e opportunistamente contrassegnati a tale scopo.

33. Utilizzare il tamburo avvolgicavo solo in stato srotolato.

34. Stare sempre all'erta

35. Fare attenzione a casa si sta facendo. Attenersi alle regole di buonsenso durante il lavoro. Non utilizzare l'elettroutensile in caso di mancata concentrazione.

36. Verificare che l'attrezzo elettrico non sia dan-neggiato

37. Prima di utilizzare l'attrezzo elettrico, controlling scrupolosamente che i dispositivi di protezione o le parti leggermente danneggiate funzioni correttamente.

38. Controllare che le parti mobili funzionino correttamente e non si blocchino, e che non siano danneggiate. Tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte al fine di garantire un esercizio perfetto dell'elettroutensile.

39. Dispositivi di protezione e componenti danneggiati devono essere riparati o sostituiti in modo conforme da un'officina specializzata riconosciuta, salvo diversamente indicato nelle istruzioni per l'uso.

40. Gli interrupttori danneggiati devono essere sostituiti presso un'officina di assistenza.

41. Non utilizzare cavi di collegamento difettosi o danneggiati.

42. Non utilizzato attrezzi elettrici il cui l'interruttore non può essere acceso o spento.

43. Far riparare l'electroutensile da un technician elettricista qualificato

44. Il presente utensile elettrico è conforme alle disposizioni di sicurezza pertinenti. Le riparazioni devono essere effettuate solo da un esperto elettricista utilizzato pezzi di ricambio originali, altrimenti si rischiano infortuni dell'utilizzatore.

45. Attenzione!

46. Per la propria sicurezza personale, utilizzare solo gli accessori e i dispositivi supplementari riportati nelle istruzioni per l'uso o consigliati / indicati dal produttore.

L'utilizzo di elettroutensili e accessori diversi da quelli consigliati nelle istruzioni per l'uso o nel catalogo cui implicare un pericolò di lesioni personali.

1. Rumore

2. Durante l'utilizzo del compressore, indossare otoprotettori.

3. Sostituzione del cavo di collegamento

4. Se il cavo di collegamento è danneggiato, delve essere sostituito dal produttore o da un elettricista specializzato, al fine di evitare potenziali pericoli. Pericolo di scariche elettriche.

5. Gonfiaggio degli pneumatici

6. Controllare la pressione di gonfiaggio degli pneumatici subito dopo il gonfiaggio, utilizzato un manometro adatto, per esempio presso una stazione di rifornimento.

7. Compressori mobili su strada per il funzionamento in cantieri

8. Assicurarsi che tutti i flessibili e il valvolame siano adatti alla pressione operativa massima ammessa del compressore.

9. Luogo di installmente

10. Posizione are il compressore solo su una superficie pianà.

11. Si consiglia di dotare i flessibili di alimentazione di un cavo di sicurezza, per esempio una fune metallica, in caso di pressione superiori a 7 bar.

12. Evitare carichi pesanti sulsystema di tubazioni im-piegando raccordi portagomme per evitare la formazione di puntidie piegatura.

13. Utilizzato sempre un interrottore differenziale con corrente di intervento pari a 30mA . L'uso di un interrottore differenziale riduce il rischio di scossa elettrica.

ULTERIORI INDICAZIONI DI SICUREZZA

Rispettare le istruzioni di servizio corrispondenti dei rispettivi attrezzi pneumatici / dispositivi accessori ad aria compressa! Occorre inoltre rispettare leindicazioni generali di seguito riportate:

Indicazioni di sicurezza per lavorare con aria compressa e pistole di soffiaggio

• Garantire una distanza sufficiente dal prodotto, sempre di almeno 2,50 m e tenere lontani gli attrezzi pneumatici / i dispositivi accessori ad aria compressa durante il funzionamento del compressore.

• La pompa del compressore e le linee del compressore raggiungono temperature elevate durante l'esercizio. Il contatto comporta usioni.

• L'aria aspirata dal compressore deve essere mantenuta priva di additivi che rischiano di provocare incendi o esplosioni nella pompa del compressore.

• Quando si allenta il raccordo del flessibile, tenere saldamente con la mano il pezzo di raccordo del flessibile. In quello modo si evitano eventuali lesioni causate dal rimbalzo del flessibile.

• Indossare occhiali protettivi quando si lavora con la pistola di soffiaggio. Corpi estranei e componenti soffiati via possono migliormente causare lesions.

• Indossare occhiali protettivi e una mascherina per la protezione delle vie aeree quando si lavora con la pistola ad aria compressa. Le polveri sono nocive per la salute! Corpi estranei e componenti soffiati via possono disponibile causare lesions.
  Non suntare il soffio della pistola di soffiaggio su persone ne utilizzarla per pulire indumenti nelle vengono indossati sul corpo. Pericolo di lesioni!

Indicazioni di sicurezza per l'utilizzo di dispositivi accessori di spruzzatura e spray (per esempio bombolette spray di vernice):

1. Durante il riempimento del dispositivo accessorio di spruzzaggio e spray, tenero lontano il compressore al fine di evitare il contatto del liquido con il compressore.
2. Non spruzzare mai con i dispositivi accessori di spruzzaggio (ad es. bombolette spray di vernice) nella direzione del compressore. L'umidità può provocare danni elettrici!
3. Non utilizzato vernici o solventi con punto di inflammabilità inferiore a 55^ . Pericolo di esplosione!
4. Non riscaldare vernici e solventi. Pericolo di esplsoione!
5. Se vengono trattati liquidi nocivi per la salute, sono necessari apparecchi filtranti (maschere facciali) per la protezione. Osservareanche le informazioni fornite dai fabbricanti di tali sostane per quanto riguarda le misure di protezione.
6. Occorre osservare le informazioni e le marcature relative all'ordinanza sulle sostanze pericolose GefStoffV applicate sugli imballaggi esterni dei materiali lavorati. è necessario adottare eventualmente ulteriori misure di protezione, in particolare indossare indumenti e maschere adeguate.
7. Non è consentito fumare durante il processo di spruzzatura o nelle area di lavoro. Pericolò di esplosion! Anche i fumi delle vernici sono altamente inflammabili.
8. Non è consentita la presenza o l'uso di focolari, fiamme libere o macchine che emettono scintille.
9. Non conservare o consumare cibi e bevande nell'area di lavoro. I fumi delle vernici sono nocivi per la salute.

10. L'area di lavoro deve essere superiore a 30m^3 e occorre garantire un sufficiente ricambio dell'aria durante la spruzzatura e l'asciugatura.

11. Non spruzzare controvento. Osservare tassativamente le disposizioni dell'autorità di polizia locale quando si spruzzano materiali inflammabili o pericolosi.

12. Non trattare in collegamento con il flessibile a pressione in PVC fluidi quali acquaragia, butanolo e diclorometano.
13. Questi fluidi distruggono il flessibile a pressione.
14. L'area di lavoro deve essere separata dal compressore in modo che non ci sia un contatto diretto con il mezzo di lavoro.

Funzionamento di serbatoi a pressione

• Chiunque utilizzi un serbatoio a pressione è tenuto a mantenerlo in condizioni adeguate, a farlo funzionare correttamente, a monitorarlo, a eseguirezza indugio gli interventi di manutenzione e riparazione necessari e ad adottare le misure di sicurezza richieste dalle circostanze.
• L'autorità di controllo può disporre le misure di monitoraggio richieste dal singolo caso.
  Non è consentito far funzionare un serbatoio a pressione se presenta difetti che potrebberoMETTere in pericolo gli addetti o terzi.
• Controllare il serbatoio a pressione prima di agli messa in funzione per verificare che non sia arrugginito o danneggiato. Il compressore non deve essereMESSO in funzione se il serbatoio a pressione è arrugginito o danneggiato. In caso di dati, prego rivolgersi a un punto di assistenza.

Avviso! Questo attrezzo elettrico genera un Campo magnetico durante l'esercizio. Tale Campo può danneggiare impianti medici attivi o passivi in particolari condizioni.

Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

Conservare con cura leindicazioni di sicurezza.

6. Rischi residui

La macchina è stata costruita secondo lo stato attuale della tecnica e conformmente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni dovuti a elettricità a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.

• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunique venirsi a creare dei rischi residui non evidenti.

• I rischi residui possono essere minimizzati se si rispetto nano complessivamente le "Indicazioni di sicurezza", l"Utilizzo conforme" e le istruzioni per l'uso.
• Evitare le messe in funzione accidentali della macchina: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione. Utilizzato l'attrezzo raccomandato

nelle presenti istruzioni per l'uso. In quello modo potrete ottenere le prestazioni ottimali della vostra macchina.

• Tenere lontane le mani alla zona di lavoro quando la macchina è in funzione.

7. Dati tecnici

Allacciameto alla rete	230 V~ 50 Hz
Potenza del motore	1800 W
Modalità operativa	S1
Regime del compressore	2850 giri /min
Volume del serbatoio a pressione	circa 100 l
Pressione di servizio	circa 8 bar
Potenza di uscitaCapacità di aspirazione	circa 322 l/min
Potenza di uscitaPotenza in uscita	circa 226 l/min
Tipodi protezione	IPX2
Peso dell'apparecchio	circa 45 kg
Altezza di montaggio(soprà il livello zero)	1000 m

Con riserva di modifiche tecniche!

Rumori e vibrazioni

Avviso: Il rumore può essere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati.

Valori caratteristiche delle emissionisonone

Livello di potenza acustica LWA 97 dB

Livello di pressione acustica L_pA 72,9 dB

Incertezza Kwa/pA 2,89 dB

I valori delle emissioni sonore sono stati determinati secondo EN ISO 3744:1995.

8. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contento della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio sono alla scadenza della garanzia.
• Prima dell'impiego familiarizzato con l'apparecchio con l'ausilio delle istruzioni per l'uso.
  Utilizzare solo pezzi originali per quanto riguarda accessori e peszi di ricambio o soggetti ad usura. è possibile acquistare i peszi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni,indicare i nostri codici di articolii, il tipo e l'anno di costruzione dell'apparecchio.

AVVISO!

L'apparecchio e il materiale di imballaggio non sono gliocattoli per bambini! I bambini non devono gliocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Prima della messa in funzione

• Prima del collegamento assicurarsi che i dati sulla piastrina indicatrice corrispondano ai dati della rete.
• Controllare l'apparecchio per rilevare l'eventuale presenza di danni da trasporto. Segnalare immediatamente eventuali danni al corriere che ha consecnato il compressore.
• Il compressore delve essere collocato nelle vicinanze dell'utenza.
• Occorre evitare linee dell'aria lunghe e linee di alimentazione lunghe (cavi di prolunga).
• Accertarsi che l'aria di aspirazione sia secca e priva di polvere.

• Non collocare il compressore in locali umidi o bagnati.

• Il compressore può funzionare solo in locali idonei (ben ventilati, temperatura ambiente da +5^ a 40^ ). Non è consentita all'interno dell'area la presenza di polveri, acidi, vapori, gas esplosivi o inflammabili.

• Il compressore è adatto per l'uso in locali asciutti. Non è ammissibile l'uso in zone in cui si impiegano spruzzi di acqua.
• Il compressore può essere usato solo per breve tempo in ambienti esterni, a condizioni ambientali di asciutto.
• Il compressore deve sempre essere tenuto asciutto e non deve rinanere all'aperto dopo i lavori.

10. Montaggio e utilizzo

Attenzione!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

Per il montaggio è necessario disporre di: 1x chiave fissa 14 mm e 17 mm (non inclusa nel contento della fornitura)

10.1 Montaggio delle ruote (Fig. 6-7)

• Inserire il bullone da ruota (d) nella ruota (3) inflando una rondella (e) sul bullone (d). Inserire ora il bullone da ruota (d) nel foro predisisto sul compressore. Spingere la rondella (c) con la rosetta elastica (f) sul bullone e fissare la ruota con il dato esagonale (g).
• Procedure come detrito in precedenza per la seconda ruota (3).

10.2 Montaggio dei piedi di supporto (Fig. 5)

• Spingere la vite a testa esagonale (a) atraverso il piedino (4). Posizioneare una rondella (c) fra compressore e piedino (4). Ora inseire il gruppo atraverso il foro predisporto e fissare la vite (a) con rondella (c) e dato (b).
• Procedure come descripto in precedenza per il secondo piedino (4).

10.3 Montaggio del filtro dell'aria (Fig. 8)

• Rimuovere il coperchio di trasporto e avvitare il filtrò dell'aria (13) all'apparecchio.

10.4 Allacciamento alla rete

• Il compressore è dotato di un cavo di rete con un contatto di terra. Questo può essere collegato a qualiasi presa collegata a terra 220 - 240V 50Hz protetta a 16 A.
• Prima della messa in funzione, accertarsi che la tensione di rete corrisponda alla tensione di esercizio e alla potenza della macchina riportata sulla piastrina indicatrice.
• Cavi lunghi, prolonghe, tamburi per cavi ecc. causano cadute di tensione e posso nostacolare l'avvio del motore.
• Alle basse temperature al di sotto di +5^ , l'avvio del motore risulta difficile.

10.5 Interrufttore ON/OFF (Fig. 1)

• Per accendere il compressore, si tira l'interruttore ON/OFF (8) verso l'alto.
• Per spegnere, si tira l'interruttore ON/OFF (8) verso il basso.

10.6 Regolazione della pressione (Fig. 1, 2)

• Con il regolatore di pressione (7) si imposta la pressione sul manometro (6).
• La pressione impostata può essere rilevata sui giunti rapidi (5, 10).
• La pressione della caldaia viene letta dal manometro (11).

10.7 Regolazione pressostato (Fig. 1)

• Il pressostato viene impostato in fabbrica.
  Pressione di accensione circa 6 bar
  Pressione si spegnimento circa 8 bar

10.8 Montaggio del tubo dell'aria compressa (Fig. 1, 2)

• Collegare il nipplo a innesto del flessibile dell'aria compressa (non compreso nel contentuto della fornitura) a uno dei giunti rapidi (5, 10). In seguito, collegare il disposativo ad aria compressa a un giunto rapido del tubo flessibile dell'aria compressa.

11. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Durante i lavori con i dispositivi accessori di spruzzaggio e spray nonché in caso di applicazione provvisoria all'aperto, occorre collegare assolutamente l'apparecchio ad una corrente di intervento di 30 mA tramite un interrottore differenziale.

11.1 Avverenze importanti

In caso di sovraccarico il motore si disinserisce automaticamente. Dop o un tempo di raffreddamento (di durata diversa) è possible insere nuovamente il motore.

11.2 Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passareattraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati delle operazioni di distacco alla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolò mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controlo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Impiegare solo linee di allacciamento con il medesimo contrassegno. La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di collegamento. Ciò significica che non ne è consentito l'uso con collegamento prese scelte a piacimento.
- In caso di condizioni di rete sfavorevoli l'apparecchio cui po causare delle variazioni temporanee di tensione.
Il prodotto è concepito solo per l'utilizzo collegato a prese che a) non superino una massima impedenza di rete

Z_ = 0,382 ,oppure

b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.

• In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura dell'energia elettrica, che la presa di collegamento alla quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b).

11.3 Motore a corrente alternata

• La tensione di rete deve essere di 220 - 240 V~ 50 Hz.
• I cavi di prolunga fino a 25 m di lunghezza devono averone una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impiano elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati della piastrina indicatrice del motore

12. Pulizia, manutenzione e magazzi

naggio

Attenzione!

Staccare la spina di alimentazione prima di tutti gli internenti di pulizia e di manutenzione! Pericolo di lesionsi a causa di scosse elettriche!

Attenzione!

Attendere fino a quando l'apparecchio non si sia raffreddato completeness! Pericolo di uszione!

Attenzione!

Prima di qualsiasi lavoro di pulizia e manutenzione, l'apparecchio deve essere depressurizzato! Pericolodi lesioni!

12.1 Pulizia

• Mantenere l'apparecchio più pulito possibile dalla polvere e dallo sporco. Pulire l'apparecchio strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.

• Si raccomanda di pulire l'apparecchio subito durante ogni utilizzato.

• Pulire regolarmente l'apparecchio con un panno umido e del sapone molle. Non impiegare detergenti o solventi aggressivi, i quali potrebbero corrodede le parti in plastica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio.

• Il tubo flessibile e gli utensili da stampaggio devono essere scollegati prima della pulizia del compressore. Non è consentito pulire il compressore con acqua, solventi o similii.

12.2 Manutenzione del serbatoio a pressione (Fig. 1)

Attenzione!

Per garantire la durabilità a lungo termine del serbatoio a pressione (2), l'acqua di condensa deve essere scaricata quando operazione mediante l'apertura del tappo di scarico (1).

Per prima casa scaricare la pressione della caldaia (vedi 12.6.1). Il tazzo di scarico (2) si après ruotandolo in senso antiorario (guardando dal fondo del compressore verso la vite) in modo tale da far defluire completeness l'acqua di condensa dal serbatoio a pressione (2).

Richiudere poi il tappo di scarico (1) (ruotare in senso orario). Controllare il serbatoio a pressione (2) prima di agli messa in funzione per verificare che non sia arrugginito o danneggiato.

Il compressore non deve essere messo in funzione se il serbatoio a pressione (2) è arrugginito o danneggiato. In caso di danni, prego rivolgersi a un punto di assistenza.

12.3 Valvola di sicurezza

(Fig.1)

La valvola di sicurezza (15) è impostata sulla massima pressione ammessa del serbatoio a pressione (2). Non è possibile regolare la valvola di sicurezza (15) oppure rimuovere la sicura di connessione (15b) tra il dato di scarico (15a) e la relativa calotta (15c). Affinché la valvola di sicurezza (15) funzioni in maniera corretta in caso di necessità,但这a deve essere azionata agli 30 ore di servizio, in agli caso almeno 3 volte all'anno.

Ruotare il dato di scarico (15a) perforato in senso antiorario per aprirlo, quindi tirare manuallylente lo stelo della valvola versuso l'esterno sopra il dato di scarico (15a) perforato per aprire lo sfogo della valvola di sicurezza (15). La valvola a quello punto scarica l'aria in maniera percettibile. Serrare poi nuovamente il dato di scarico (15a) in senso orario.

12.4 Pulizia del filtro dell'aria

Ilhetto dell'aria (13) impedisce l'aspirazione di polvere e sporco. è necessario pulire quello Holocaust dell'aria (13) almeno agli 300 ore di servizio. Un Holocaust dell'aria (13) ostruito riduce notevolmente le prestazioni del compressore.

Ruotare il filtrato dell'aria (13) in senso orario per rimuoverlo. Ruotare il coperchio del filtrato (13c) e rimuoverlo. A quello punto è possibile estrarre l'inserto filtrante (13b). Sbattere l'inserto filtrante (13b), il coperchio del filtrato (13c) e la scatola del filtrato (13a) facendo attenzione. Questi componenti devono, in seguito, essere puliti soffiando al loro interno dell'aria compressa (ca. 3 bar) e rimontati seguito il procedimento inverso.

12.5 Informazioni sulle riparazioni

Occorre notare che in quello prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Filtro dell'aria

• non necessariamente compreso nell'ambito della fornitura!

Allacciamenti e riparazioni

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

Si prega di fornire i seguenti dati in caso di domande:

• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati della piastrina indicatrice del motore

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trovava in prima pagina.

12.6 Stoccaggio

Attenzione!

Scollegare la spina elettrica, sfiatarle l'apparecchio e tutti gli attrezzi pneumatici collegati.

Spagnere il compressore, in modo cheippo non entri in funzioneenza motivo.

Attenzione!

Conservare il compressore solo in un ambiente asciutto e inaccessibile a persona non autorizzate. Non rovesciare, conservare solo in verticale!

12.6.1 Scarico della sovrappressione

Scaricare la sovrappressione nel compressore spegnendo il compressore e adoperando l'aria compressa ora presente nel serbatoio a pressione (2), per esempio con un attrezzo pneumatico in marcia al minimo o con una pistola di soffiaggio.

13. Trasporto

Impiegare l'impugnatura di trasporto (9) per il trasporto e servirsene per spostare il compressore.

Fare attentzione a sollevare il compressore per via del suo peso (vedere Dati Tecnici).

In caso di trasporto del compressore in autoveicoli, assicurarsi che il carico sia bloccato correttamente.

14. Smaltimento e riciciclaggio

Avverenze per l'imballaggio

Il materiale d'imballaggio è risciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositiivi elettrici ed elettronici (ElektroG)

I dispositi v eletrici ed elettronici usati non rientrano nei rifuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositorio usato devono essere rimossi prima della consegna, alla distruggerl! Il loro smaltimento è regolato alla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsable in prima persona per la cancellazione dei dati personali in relazione al dispositivo usato da smaltire!
• Il symbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti Gratisamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• É possibile consegnare Gratisamente al produttore, alla dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lungezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un'alto centro di raccolta autorizzato nelle proprie vicinanze.

• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispetto servizio clienti.

• In caso di consegnata da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo cui richiedere il ritiro Gratis del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

• Quanto esposto si applica solo ad appearecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

15. Risoluzione dei guasti

La segunte tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolverve il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Rimedio
Il compressore non funziona.	Tensione di rete non presente.	Verificare cavo, spina elettrica, fusibile e presa di corrente.
	Tensione di rete insufficiente.	Evitare cavi di prolunga troppo lunghi. Utilizzato un cavo di prolunga di essere sufficiente.
	Temperatura esterna insufficiente.	Non operare al di fatto di una temperature esterna di +5 °C.
	Il motore si surriscalda.	Lasciar raffreddare il motore, eliminare eventualmente la causa del surriscaldamento.
Il compressore funziona, ma non vi è pressione.	Valvola di sicurezza non a tenuta.	Contattate il proprio centro di assistenza locale. Far eseguire le riparazioni solo a personale formato.
	Guarnizioni rotte.	Controllare le guarnizioni, far sostituire le guarnizioni rotte in un'officina specializzata.
	Tatto di scarico per l'accuà di condensa non a tenuta.	Serrare la vite manually. Verificare la tenuta della vite, eventualmente sostiturla.
Il compressore funziona, la pressionePTHiene indica sul manometro, ma gli attrezzi non funzionano.	Raccordi dei flessibili non a tenuta.	Verificare il flessibile dell'aria compressa e gli attrezzi, eventualmente sostiturli.
	Giunto rapido non a tenuta.	Contattate il proprio centro di assistenza locale. Far eseguire le riparazioni solo a personale formato.
	Troppa poca pressione impostata sul regolatore di pressione.	Aprire ulteriormente il regolatore di pressione.

Spis tresci: Strona:

Vizi evidenti vanno segnalati entro 8 giorni da licezione della merce, altrimenti decadono tutti i diritti dellacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dellacquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostituiamo miglioramente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale nei stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
