HASZNÁLATI ÚTMUTATÓ 5065 MA SKIL

Körfűrész 5065 BEVEZETÉS

• A készülék rögzített fa munkadarabokban végzett egyenesvonalú hosszanti és keresztirányú, valamint 45°-os illesztésekhez szolgáló vágások végrehajtására szolgál; megfelelö fűrészlapok használatával a készülék szinesfémek, könnyü építési anyagok és müanyagok fűrészelésére is alkalmazható

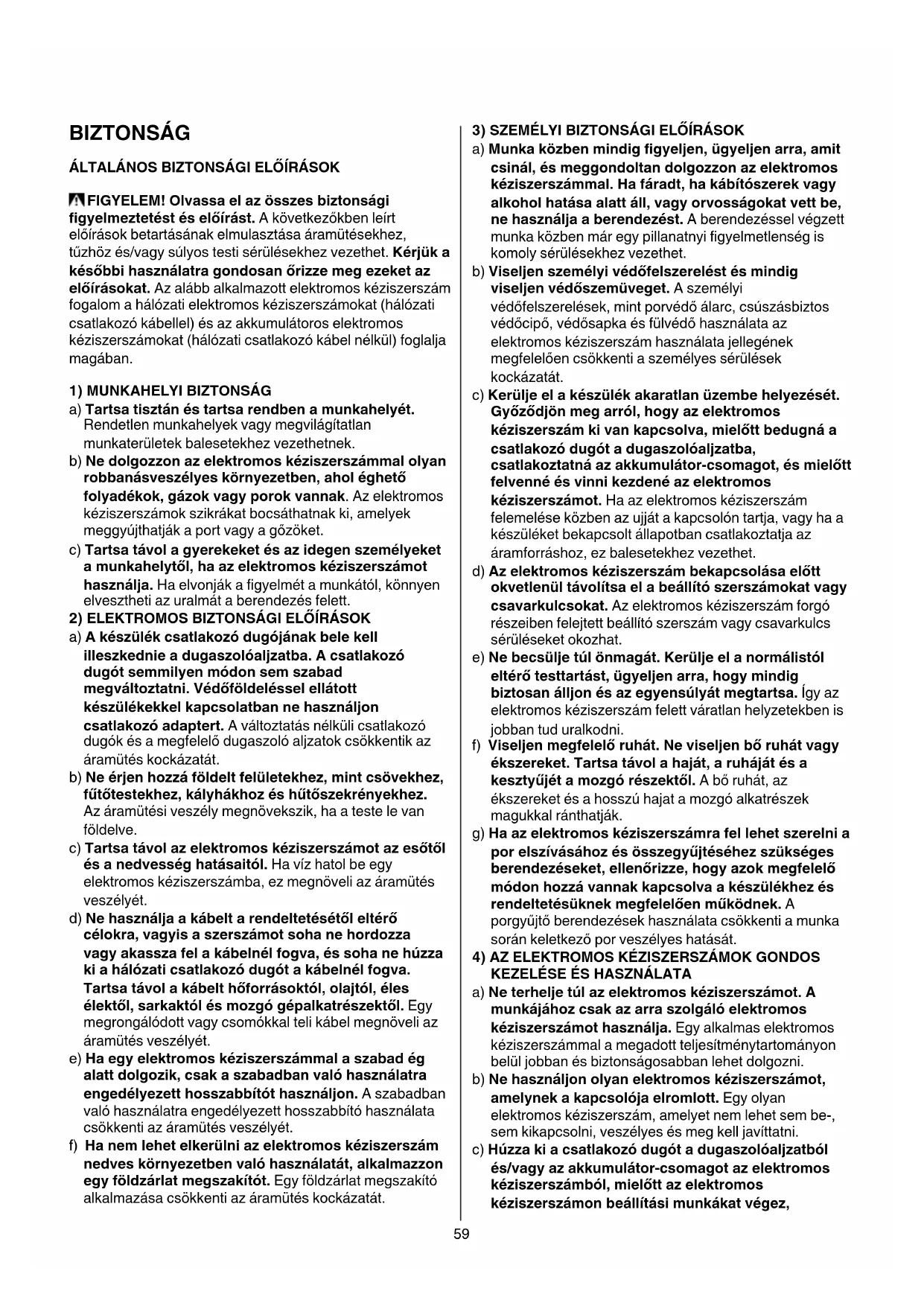

• Olvassa el figyelmesen és őrizze meg a használati utasítást 2 TECHNIKAI ADATOK 159 BIZTONSÁG

ÁLTALÁNOSBIZTONSÁGIELŐÍRÁSOK

FIGYELEM! Olvassa el az összes biztonsági figyelmeztetéstéselőírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbihasználatragondosanőrizzemegezeketaz előírásokat. Az alább alkalmazott elektromos kéziszerszám fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét. Rendetlen munkahelyek vagy megvilágítatlan munkaterületek balesetekhez vezethetnek. b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyeskörnyezetben,aholéghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gőzöket. c) Tartsa távol a gyerekeket és az idegen személyeket amunkahelytől,haazelektromoskéziszerszámot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett.

2)ELEKTROMOSBIZTONSÁGIELŐÍRÁSOK

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni.Védőföldelésselellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. b) Ne érjen hozzá földelt felületekhez, mint csövekhez, fűtőtestekhez,kályhákhozéshűtőszekrényekhez. Az áramütési veszély megnövekszik, ha a teste le van földelve. c) Tartsatávolazelektromoskéziszerszámotazesőtől és a nedvesség hatásaitól. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. d) Nehasználjaakábeltarendeltetésétőleltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsatávolakábelthőforrásoktól,olajtól,éles élektől,sarkaktólésmozgógépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak a szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy földzárlat megszakítót. Egy földzárlat megszakító alkalmazása csökkenti az áramütés kockázatát.

3)SZEMÉLYIBIZTONSÁGIELŐÍRÁSOK

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. A berendezéssel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. b) Viseljenszemélyivédőfelszereléstésmindig viseljenvédőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyes sérülések kockázatát. c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjönmegarról,hogyazelektromos kéziszerszámkivankapcsolva,mielőttbedugnáa csatlakozó dugót a dugaszolóaljzatba, csatlakoztatnáazakkumulátor-csomagot,ésmielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. d) Azelektromoskéziszerszámbekapcsolásaelőtt okvetlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat. e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérőtesttartást,ügyeljenarra,hogymindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljenmegfelelőruhát.Neviseljenbőruhátvagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjétamozgórészektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni a porelszívásáhozésösszegyűjtéséhezszükséges berendezéseket,ellenőrizze,hogyazokmegfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknekmegfelelőenműködnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

a) Ne terhelje túl az elektromos kéziszerszámot. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból,mielőttazelektromos kéziszerszámon beállítási munkákat végez,60 tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek ne férhess nek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) Akészüléketgondosanápolja.Ellenőrizze,hogya mozgóalkatrészekkifogástalanulműködnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére.Amegrongálódottrészeketakészülék használataelőttjavíttassameg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokatstb.csakezenelőírásoknak használja. Vegye figyelembe a munkafeltételeket és akivitelezendőmunkasajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

a) Az elektromos kéziszerszámot csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon. BIZTONSÁGIELŐĺRÁSOKKÖRFŰRÉSZEKHEZ

1)FŰRÉSZELÉSIELJÁRÁS

VESZÉLY:Sohasetegyebeakezétafűrészelési területreéssohaseérjenhozzáafűrészlaphoz. Fogja meg a másik kezével a pótfogantyút vagy a motorházat. Ha mindkét kezével fogja a fűrészt, a fűrészlap nem sértheti meg a kezét. b) Ne érintse a munkadarab alsó részét. A védőburkolat nem nyújt védelmet a fűrészlappal szemben a munkadarab alsó részénél. c) Állítsa be a vágási mélységet, a munkadarab vastagságánakmegfelelően. Legkevesebb a vágótárcsa 1 fogának kell látszódnia a munkadarab túloldalán. d) Sohase a kezével, vagy a lábán, vagy a lábával próbáljamegafűrészelésrekerülőmunkadarabot lefogni.Amegmunkálásrakerülőmunkadarabot mindig egy stabil felfogó egységre rögzítse. Nagyon fontos, hogy a munkadarabot biztonságosan rögzítse, hogy csökkentse annak veszélyét, hogy a munkadarab vagy a készülék nekivágódjon valamelyik testrésznek, a fűrészlap beékelődjön, vagy hogy a kezelő elveszítse az uralmát a körfűrész felett. e) Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alattálló,kívülrőlnemláthatóvezetékekhez,vagya készülék saját hálózati csatlakozó kábeljéhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülnek és áramütéshez vezetnek. f) Hasításeseténmindighasználjonvezetőlécetvagy egyegyenesélvezetőt. Ez javítja a forgácsolás pontosságát és csökkenti a fűrészlap berágódásának lehetőségét. g) Mindigcsakahelyesméretűésakészüléknek megfelelőrögzítő(példáulcsillagalakúvagy körkeresztmetszetű)nyilássalellátottfűrészlapokat használjon. Azok a fűrészlapok, amelyek nem illenek hozzá a fűrész rögzítő alkatrészeihez, nem futnak körben és ahhoz vezetnek, hogy a kezelő elveszti a készülék feletti uralmát. h) Sohanehasználjonsérült,vagypontatlanméretű alátéteket vagy csavarokat. A fűrészlap alátéteit és a csavart - az optimális és biztonságos üzemeltetés érdekében - kimondottan a berendezéshez tervezték. 2)VISSZAÜTÉS-OKOKÉSMEGFELELŐELŐĺRÁSOK

• A visszaütés egy olyan hirtelen reakciója a beékelődött, berágódott vagy nem tengelyvonalban illeszkedő fűrészlapnak, amely a kontrollálhatatlanná vált szerszám felemelkedését, illetve a szerszámnak a munkadarabból, a használó fele történő kiugrását eredményezi

• Amikor a vágási rés behúzásakor a fűrészlap beszorul illetve erősen berágódik, a fűrészlap forgása lelassul, és a motor-visszahatás a szerszámot rohamosan a szerszám használójának irányába kényszeríti

• Ha a fűrészlap elfintul vagy a vágási résből kilép, a fűrészlap hátsó részénél lévő fogak belekaphatnak a fa felületébe, mely a fűrészlapnak a vágási résből történő kiugrását és a szerszámnak a használó irányába történő visszaütését eredményezi

• A visszaütés a szerszám helytelen és/vagy nem rendeltetésszerű használatából illetve rendellenes körülményekből fakad, és az alább javasolt megfelelő elővigyázatosság betartása révén elkerülhető a) Használat közben fogja a szerszámot két kézzel, és karjai úgy helyezkedjenenek el, hogy ellenáljon a visszaütéskövetkeztébenfellépőerőknek.Ügyeljen arra, hogy teste a vágótárcsa jobb vagy bal oldalán helyezkedjenel,éssohasemafűrészlappal egyvonalban. A visszaütő erő következtében a szerszám hátrafele ugorhat, amelyet azonban a fentiekben leírt biztonsági óvintézkedésekkel a felhasználó biztonsággal uralhat, amennyiben betartja ezeket. b) Afűrészlapbeékelődése,vagyavágásifolyamat bármelyokbóltörténőmegszakadásaesetén, engedje el a kioldó gombot, és tartsa mozdulatlanul afűrészgépetazanyagban,amígafűrészlap teljesen le nem áll. Soha ne húzza visszafele a fűrészlapot,illetvenepróbáljaeltávolítania szerszámotamunkadarabbólafűrészlapmozgó állapotában, vagy a szerszám esetleges visszaütése során. Vizsgálja ki az okot, és tegyen megfelelő lépéseket a fűrészlap beszorulásának megelőzése érdekében. Kerülje a szögek/csavarok elvágását.61 c) A forgácsolás újraindításakor, helyezze a fűrészlapotavágásirésbe,ésellenőrizze,hogya fogak ne legyenek beakaszkodva a munkadarabba. Ha a fűrészlap szorul, előfordulhat, hogy a szerszám újraindításakor a fűrészlap szabálytalanul kiugrik a vágási résből vagy szerszám visszaüt. d) Anagyméretűlemezekettámasszaalá,hogyennek révénminimumracsökkentseafűrészlap beékelődésénekésavisszaütésnekrizikóját. Nagyméretű lemezek, saját súlyuknál fogva, hajlamosak a belógásra. A lemezt, közel a vágásvonalhoz és a lemez széléhez, mindkét végén alá kell támasztani. e) Ne használjon életlen vagy megrongálódott fűrészlapot. Életlen vagy helytelenül illesztett fűrészlap keskeny vágási rést hoz létre, amely túlzott súrlódást, a fűrészlap berágódását és visszaütést eredményez. f) Forgácsolásmegkezdéseelőtt,avágásmélységet ésavágásiszögetbeállítórögzítőkarokatmegkell szorítani illetve rögzíteni kell. Ha a vágási művelet során a fűrészlap-beállítás elcsúszik, előfordulhat, hogy a fűrészlap beszorul vagy a szerszám visszaüt. g) Haegymeglévőfalban,vagymásbenemlátható területenfűrészel,járjonelkülönösóvatossággal. Az anyagba besűllyedő fűrészlap a fűrészelés közben kívülről nem látható akadályokban megakadhat és egy visszarúgáshoz vezethet. 3)AALSÓFŰRÉSZLAPVÉDŐPAJZSOTMŰKÖDÉSE a) Mindenegyeshasználatelőttellenőrizzeazalsó fűrészlapvédőpajzsotannakmegfelelőcsukódása szempontjából. Ne üzemeltesse a szerszámot, ha az alsófűrészlapvédőpajzsnemmozogszabadon, illetve nem csukódik be azonnal. Soha ne rögzítse vagykössekiazalsófűrészlapvédőpajzsotannak nyitott állapotában. Ha a szerszám véletlenül leesik, az alsó fűrészlapvédő pajzs behorpadhat. Húzzuk ki a kábel dugóját a csatlakozóaljzatból, emelje fel a pajzsot a visszahúzó fogantyúnál fogva, és ellenőrizze a burkolatot, hogy az szabadon mozogjon, illetve ne érintse a fűrészlapot vagy a szerszám más részét egyetlen vágómélység/-szög esetén sem. b) Ellenőrizzeazalsófűrészlapvédőpajzsrugójának működését.Haavédőburkolatésarugónem működikrendesen,használatelőttszervizelnikella szerszámot. Előfordulhat, hogy az alsó fűrészlapvédő pajzs lassan működik a megsérült alkatrészek, tapadós bevonat, lerakódott anyagrészecskék miatt. c) Azalsófűrészlapvédőpajzsotcsakolyansajátos helyzetben szabad kézzel lehajtani, mint pl. beszúró vagy összetett forgácsolás. Emelje meg az alsó pajzsot a visszahúzó fogantyúnál fogva, és amint a fűrészlapbehatolazanyagba,engedjeel. Minden más vágóművelet esetén az alsó fűrészlapvédő pajzsnak automatikusan kell működnie. d) Mielőttaszerszámotamunkapadravagyaföldre helyezné,mindenesetbenellenőrizze,hogyazalsó fűrészlapvédőpajzsfedi-eafűrészlapot. Egy védetlen fűrészlap, vagy egy lelassuló mozgás a fűrészlap visszafele történő mozgását eredményezi, elvágva mindent ami az útjába kerül. Legyen tudatában a kioldó gomb elengedése és a fűrészlap leállása közt eltelő időtartamnak.

ÁLTALÁNOS TUDNIVALÓK

• A készüléket csak 16 éven felüli személyek használják

• Ez a készülék nedves vágási munkálatokhoz nem használható

• Mindighúzzakiadugaszolóaljzatotmielőtt tartozékot cserélne vagy bármit változtatna a gép beállításán

• Soha ne használja a szerszámot ha a kábel sérült; cseréltesse ki szakértő által

• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)

• Az anyagból származó por (mint például az ólmot, néhány fafajtát, ásványi anyagokat és fémet tartalmazó festék) káros lehet (a por érintése vagy belégzése allergiás reakciókat és/vagy légzőszervi betegségeket okozhat a kezelő, illetve a közelben állók esetében); viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Bizonyos porfajták rákkeltő besorolással rendelkeznek (ilyen például a tölgy- és a bükkfa pora), különösen a fa kondicionálására szolgáló adalékokkal együtt; viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Kizárólag integrált kapcsolóval ellátott körfűrészasztalt használjon, amely egy esetleges áramszünet után megakadályozza a gép újraindítását

• Kizárólag integrált hasítóéket ellátott körfűrészasztalt használjon TARTOZÉKOK

• A SKIL cég kizárólag eredeti alkatrészek és kiegészítők alkalmazása esetén tudja garantálni a gép problémamentes működését, melyek a SKIL- márkakereskedőknél kaphatók

• Csak olyan tartozékot használjon, amelyek legmagasabb megengedett fordulatszáma legalább akkora, mint a berendezés legmagasabb üresjárati fordulatszáma

• Sohase használja készülékét HSS acélból készült fűrészlappal

• Ezt a készülékhez ne használjon csiszoló- vagy vágókorongot

• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik-e a gép adattábláján feltüntetett értékkel (a 230V vagy 240V jelzésű gépek 220V feszültségre is csatlakoztathatók)

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög vagy hasonló sérüléseket ne okozhasson; a munka megkezdése előtt eltávolítandó

• Mielőtt elkezdené a vágást, távolitson el minden akadályt a vágási vonal elöl

• Rögzítse a munkadarabot (befogókészülékkel vagy satuval befogott munkadarabot sokkal biztonságosabban lehet rögzíteni mint a kézzel tartottat)

• A rejtett vezetékek felkutatásához használjon alkalmasfémkeresőkészüléket,vagykérjekiahelyi energiaellátó vállalat tanácsát (ha egy elektromos vezetékeket a berendezéssel megérint, ez tűzhöz és áramütéshez vezethet; egy gázvezeték megrongálása62 robbanást eredményezhet; egy vízvezetékbe való behatolás anyagi károkhoz és áramütéshez vezethet)

• Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-es teljesítménnyel

• Munka közben a zaj meghaladhatja a 85 dB(A); használjon fülvédőt

• Sohase használja a készüléket az eredeti védöburkolat nélkül

• Ne próbáljon nagyon kisméretű munkadarabot vágni

• A géppel ne dolgozzon feje felett

• Amennyiben készüléke hirtelen megáll vagy a normálistól eltérő működést ill. szokatlan, idegen furcsa zajokat észlel, úgy a készüléket azonnal kapcsolja ki és a kábelt húzza ki a fali dugaszoló aljzatból

• Ha a kábel munka közben megsérül vagy el van vága, ne érjen a kábelhoz, hanem azonnal húzza ki a konektorból

A HASZNÁLATOT KÖVETÖEN

• A gépet soha ne hagyja bekapcsolt állapotban, ha már nem dolgozik vele

• Készülékének kikapcsolása után a fűrészlap leállását semmilyen külsö behatással (kézzel, valamely tárggyal), ne kisérelje meg gyorsítani KEZELÉS

• Fűrészlap felszerelése 3 ! húzzuk ki a kábel dugóját a csatlakozóaljzatból - nyomja be a tengelyt reteszelő A gombot és tartsa benyomva, amíg a fűrészlapkulcsot C az elfordítva eltávolítja a fűrészlap B szorítócsavarját ! csakakkornyomjabeatengelytreteszelőA gombot, amikor a készülék üzemen kívüli állapotban van - engedje el a tengelyt reteszelő A gombot - távolítsa el az D peremes gyűrűt - nyissa ki az alsó E fűrészlapvédőt a F karral, és a kart lenyomva tartva szerélje ki a fűrészlapot úgy, hogy a fűrészlapra nyomtatott nyíl valamint a fogak iránya megegyezzen a fűrészlapvédő alsó részén látható nyíl irányával - engedje vissza az alsó E fűrészlapvédőt - helyezze vissza az D peremes gyűrűt ! ügyeljenarra,hogyaperemesgyűrűkneka fűrészlappalérintkezőfelületeiGteljesentiszták legyenekésfelhelyezésükamegfelelőirányban történjen - nyomja be a tengelyt reteszelő A gombot, és tartsa benyomva, amíg a fűrészlap szorítócsavarját kézzel megszorítja, majd azt a fűrészlapkulccsal ismételten meghúzza az 1/8 fordulattal (meggátolja a fűrészlap megcsúszását, amennyiben az nagy ellenállásba ütközne, ill. csökken a motor túlterhelése és visszaütése) - engedje el a tengelyt reteszelő A gombot

• Vágásmélység beállítás (0-65 mm) 4 - az optimális vágás érdekében nem célszerű, ha a körfűrészlap több mint 3 mm-t kilóg a munkadarabból - engedje ki az H gombot - emelje/engedje a J lábazatot amíg az K mutató eléri a kivánt vágásmélységet el nem érte - húzza meg az H gombot

• Vágási szög beállítás (0-45°) 5 - engedje ki az L gombot - döntse el a gépet, ammedig az M mutató a kívánt vágási szöget el nem érte - húzza meg az L gombot ! ferde síkú vágás esetén a vágásmélység nem egyezik meg a vágásmélység-skálán látható értékkel

• 90°-os Vágásí szög ellenörzése 5 - a J lábazatot maximális vágási mélységre kell állítani és meghúzni 4 - a vágási szöget 0°-ra kell állítani és meghúzni - ellenörize a 90°-os vágási szöget a fűrészlap és a lábazat alsó részénél egy szögmérővel

• Leolvasó N 6 - a gép pontos használata érdekében vágjon a munkadarabon a rajzolt vonal mentén - egyenes 0°-os vagy 45°-os vágásiszög érdekében használja a megfelelő mutatóvonalat ! a lábazat nagyobbik része feküdjön fel a munkadarabra ! avágásiszélességetafűrészlapfogakszélessége határozzamegésnemafűrészlapvastagsága ! a tényleges vágásvonal ellenörzése érdekében, mindig tegyen elöször egy próbavágást

• Por elszívás - az P 7 adapterre a legkedvezöbb porfelvételhez ! figyeljenarra,hogyaporszívócsősohane akadályozzaazalsófűrészlapvédőnyílástvagya vágási munkálatokat - használjunk porzsákot (2610387402 SKIL tartozék)

• A gép üzemeltetése 7 - a dugaszoló aljzatot a konnektorba dugja be - mindig fogja meg az egyik kezével a Q fogantyút a másikkal pedig az R fogantyút - a gépet helyezze a lábazat előoldalával a munkadarabra ! ellenőrizze,hogyafűrészlapfogaknem szorultak-e be a munkadarabba - kapcsolja be a gépet úgy, hogy mindig először a S gombot (= biztonsági kapcsoló, amelyiket nem lehet rögzíteni) benyomja, és utána a T kapcsolót meghúzza ! akörfűrésznekteljesfordulatszámonkell működniemielőttamunkadarabbavezetjük - az E fűrészlapvédő automatikusan kinyílik, amikor belevezetjük a fűrészlapot a munkadarabba (a fűrészlapvédőt csak speciális vágásoknál nyissa ki kézzel; ehhez a F kart használja) ! neerőltesseaszerszámot (alkalmazzon enyhe és folyamatos nyomást a vágópenge hegy túlhevülésének, műanyagok vágásakor pedig a munkadarab megolvadásának megelőzésére) ! munka közben mindvégig tartsa gépet a szürke színűmarkolatiterület(ek)en - a vágás befejezésével kapcsolja ki a gépet úgy, hogy a T kapcsolót kikapcsolja ! ellenörizze,hogyafürészlapteljesenleálltmielőtt a gépet a munkadarabtól eltávolítja63 HASZNÁLAT

• Vágás közben a munkadarab használandó oldala mindig lefelé mutasson annak érdekében, hogy sérülések a munkadarab használandó oldalán minimálisak legyenek

• Mindig csak éles és az elvégzendő munkálatokhoz megfelelő típusú fűrészlapokat használjon 8 - a vágás minősége egyaránt növekszik a fűrészfogak számával - keményfémlapkás fűrészlapnak 30-szor hosszabb az élettartama mint egy hagyományosé

• Vezetőléc V 9 - pontos párhuzam vágásokhoz - kétoldalúan helyezhető be a lábazatra Vezetőléc beállítása - engedje ki az W gombot - állítsa be a kívánt vágási szélességet a vezetőlécen lévő számozás alapján (az N leolvasót a 0-referenciához használható) - húzza meg az W gombot

• Vágás 0 - a kívánt vágási mélységet állítsa be - döntse előre a gépet úgy, hogy a leolvasó N a munkadarabon jelölt vonalra mutasson - nyissa ki az alsó E fűrészlapvédőt a F karral - mielőtt a fűrészlap beleér a munkadarabba kapcsolja be a gépet, és a körfűrészgép hátsó részét lassan nyomja lefelé úgy, hogy az előoldalon lévő lábazat széle legyen a terhelendő pont - a gépet lassan engedje lefelé és egyidejűleg nyomja előre - a F kart engedje ki, amint a fűrészlap behatol az anyagba ! a gépet soha ne húzza hátrafelé

• Nagyméretű lemezek vagy táblák vágása ! - a vágásvonal mentén támasza alá a lemezt egy munkaasztalon vagy a földön ! allítsa be a vágás mélységét úgy, hogy a lemezt elvágja de vigyázzon, hogy a tartóba ne vágjon - amennyiben a vezetőléc nem engedi a kivánt szélesség beállítását, úgy szögeljen egy egyenes falécet a munkadarabra, amely vezetőlécként működne a gépet használja a jobb oldali lábazattal a vezetőlécen

KARBANTARTÁS / SZERVIZ

• Mindig tartsa tisztán a gépet és a vezetéket (különös tekintettel a szellőzőnyílásokra ) ! tisztításelőtthúzzakiacsatlakozódugót

• Közvetlen a használat után tisztítsa meg a körfűreszlapot (főleg a gyantától és a ragasztótól)

• Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni - küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skilmasters.com címen található) KÖRNYEZET

• Az elektromos kéziszerszámokat, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára) - a használt villamos és elektronikai készülékekről szóló 2012/19/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani - erre emlékeztet a @ jelzés, amennyiben felmerül az intézkedésre való igény

MEGFELELŐSÉGINYILATKOZAT

• Teljes felelösségünk tudatában kijelentjük, hogy jelen termék a következö szabványoknak vagy kötelezö hatósági elöírásoknak megfelel: EN 60745, EN 61000, EN 55014, a 2004/108/EK, 2006/42/EK, 2011/65/EU elöírásoknak megfelelöen

• Aműszakidokumentációakövetkezőhelyen található: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL ¹ÊÁÂÆιƼ½ÊÇǾ¼½Æ ȽʹÌÁÇÆËŵÆ¿Áƽ½ÊÁÆ¿ ÍÊÇȽƓˁ˅ʿ˂ʽ¼¹Ɠ Ĺ¾ÁÂÿʹ¹¾ ÈÈÊÇιĹƹ¿½Ê

• Az EN 60745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 99 dB(A) a hangteljesítmény szintje 110 dB(A) (normál eltérés: 3 dB), a rezgésszám 2,7 m/s² (kézre-ható érték; szórás K = 1,5 m/s²)

• A rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során - az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét - az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét ! az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól64
