INSTRUKCJA OBSŁUGI 5065 MA SKIL

Pilarka tarczowa 5065 WSTĘP

• Narzędzie to przeznaczone jest do wzdłużnego i porzecznego cięcia drewna, zarówno pod kątem prostym, jak i ukośnie do 45°; przy zastosowaniu odpowiednich ostrzy istnieje możliwość cięcia metali nieśelaznych, lekkich materiałów budowlanych oraz tworzyw sztucznych

• Przeczytać i zachować niniejszą instrukcję obsługi 2 PARAMETRY TECHNICZNE 1 BEZPIECZEŃSTWO

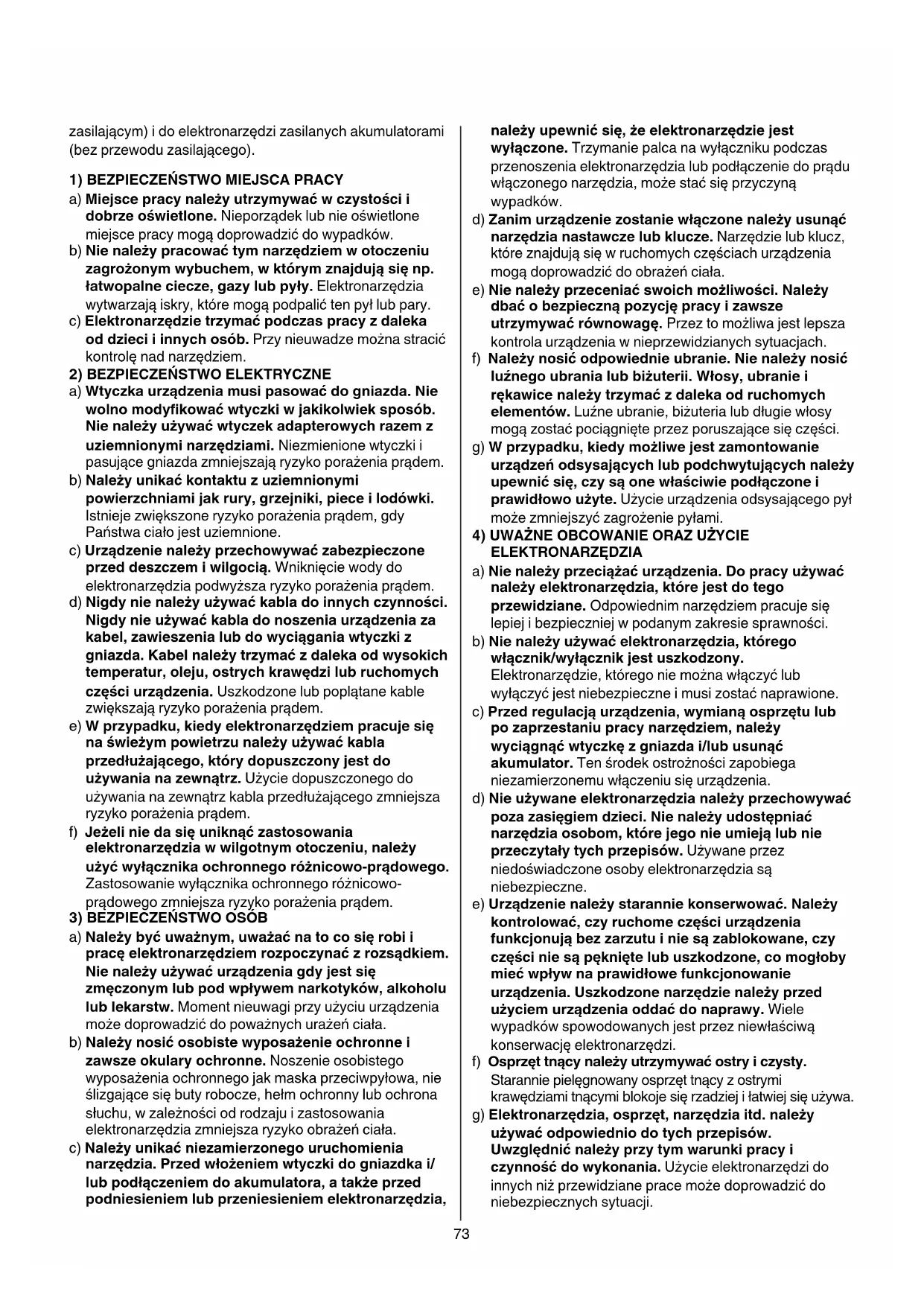

OGÓLNEPRZEPISYBEZPIECZEŃSTWA

UWAGA!Należyprzeczytaćwszystkiewskazówkii przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należystarannieprzechowywać wszystkieprzepisyiwskazówkibezpieczeństwadla dalszego zastosowania. Użyte w poniższym tekście pojęcie “elektronarzędzie” odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem73 zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego). 1)BEZPIECZEŃSTWOMIEJSCAPRACY a) Miejscepracynależyutrzymywaćwczystościi dobrzeoświetlone. Nieporządek lub nie oświetlone miejsce pracy mogą doprowadzić do wypadków. b) Nienależypracowaćtymnarzędziemwotoczeniu zagrożonymwybuchem,wktórymznajdująsięnp. łatwopalneciecze,gazylubpyły. Elektronarzędzia wytwarzają iskry, które mogą podpalić ten pył lub pary. c) Elektronarzędzietrzymaćpodczaspracyzdaleka od dzieci i innych osób. Przy nieuwadze można stracić kontrolę nad narzędziem. 2)BEZPIECZEŃSTWOELEKTRYCZNE a) Wtyczkaurządzeniamusipasowaćdogniazda.Nie wolnomodyfikowaćwtyczkiwjakikolwieksposób. Nienależyużywaćwtyczekadapterowychrazemz uziemnionyminarzędziami.Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Należyunikaćkontaktuzuziemnionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemnione. c) Urządzenienależyprzechowywaćzabezpieczone przeddeszczemiwilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdynienależyużywaćkabladoinnychczynności. Nigdynieużywaćkabladonoszeniaurządzeniaza kabel,zawieszenialubdowyciąganiawtyczkiz gniazda.Kabelnależytrzymaćzdalekaodwysokich temperatur,oleju,ostrychkrawędzilubruchomych częściurządzenia.Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem. e) Wprzypadku,kiedyelektronarzędziempracujesię naświeżympowietrzunależyużywaćkabla przedłużającego,którydopuszczonyjestdo używanianazewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem. f) Jeżeliniedasięuniknąćzastosowania elektronarzędziawwilgotnymotoczeniu,należy użyćwyłącznikaochronnegoróżnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo- prądowego zmniejsza ryzyko porażenia prądem.

3)BEZPIECZEŃSTWOOSÓB

a) Należybyćuważnym,uważaćnatocosięrobii pracęelektronarzędziemrozpoczynaćzrozsądkiem. Nienależyużywaćurządzeniagdyjestsię zmęczonymlubpodwpływemnarkotyków,alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych urażeń ciała. b) Należynosićosobistewyposażenieochronnei zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i zastosowania elektronarzędzia zmniejsza ryzyko obrażeń ciała. c) Należyunikaćniezamierzonegouruchomienia narzędzia.Przedwłożeniemwtyczkidogniazdkai/ lubpodłączeniemdoakumulatora,atakżeprzed podniesieniemlubprzeniesieniemelektronarzędzia, należyupewnićsię,żeelektronarzędziejest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków. d) Zanimurządzeniezostaniewłączonenależyusunąć narzędzianastawczelubklucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. e) Nienależyprzeceniaćswoichmożliwości.Należy dbaćobezpiecznąpozycjępracyizawsze utrzymywaćrównowagę.Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach. f) Należynosićodpowiednieubranie.Nienależynosić luźnegoubranialubbiżuterii.Włosy,ubraniei rękawicenależytrzymaćzdalekaodruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pociągnięte przez poruszające się części. g) Wprzypadku,kiedymożliwejestzamontowanie urządzeńodsysającychlubpodchwytującychnależy upewnićsię,czysąonewłaściwiepodłączonei prawidłowoużyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

4)UWAŻNEOBCOWANIEORAZUŻYCIE

ELEKTRONARZĘDZIA a) Nienależyprzeciążaćurządzenia.Dopracyużywać należyelektronarzędzia,którejestdotego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności. b) Nienależyużywaćelektronarzędzia,którego włącznik/wyłącznikjestuszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. c) Przedregulacjąurządzenia,wymianąosprzętulub pozaprzestaniupracynarzędziem,należy wyciągnąćwtyczkęzgniazdai/lubusunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia. d) Nieużywaneelektronarzędzianależyprzechowywać pozazasięgiemdzieci.Nienależyudostępniać narzędziaosobom,którejegonieumiejąlubnie przeczytałytychprzepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Urządzenienależystaranniekonserwować.Należy kontrolować,czyruchomeczęściurządzenia funkcjonująbezzarzutuiniesązablokowane,czy częściniesąpękniętelubuszkodzone,comogłoby miećwpływnaprawidłowefunkcjonowanie urządzenia.Uszkodzonenarzędzienależyprzed użyciemurządzeniaoddaćdonaprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. f) Osprzęttnącynależyutrzymywaćostryiczysty. Starannie pielęgnowany osprzęt tnący z ostrymi krawędziami tnącymi blokoje się rzadziej i łatwiej się używa. g) Elektronarzędzia,osprzęt,narzędziaitd.należy używaćodpowiedniodotychprzepisów. Uwzględnićnależyprzytymwarunkipracyi czynnośćdowykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.74

a) Naprawęurządzenianależyzlecićjedynie kwalifikowanemufachowcowiiprzyużyciu oryginalnychczęścizamiennych. To gwarantuje, że bezpieczeństwo użytkowania zostanie zachowane.

NIEBEZPIECZEŃSTWO:Ręcenależytrzymaćz dalaodobszarupracypilarkiizachować bezpiecznąodległośćodporuszającejsiętarczy. Drugąrękąnależytrzymaćuchwytdodatkowylub obudowęsilnika. Trzymając pilarkę oburącz można uniknąć skaleczenia rąk przez tarczę tnącą. b) Niesięgajrękąpodspódprzecinanegomateriału. Osłona nie chroni przed ostrzem poniżej przecinanej części. c) Dostosujgłębokośćcięciadogrubościobrabianego materiału. Mniej niż pełna wysokość pojedyńczego zęba tarczy powinna być widoczna pod przecinanym materiałem. d) Wżadnymwypadkuniewolnoprzytrzymywać przecinanegoprzedmioturęką,anitrzymaćgona kolanach.Obrabianyprzedmiotnależystabilnie umieścićnastałympodłożu. Właściwe zamocowanie obrabianego przedmiotu jest bardzo istotne, gdyż dzięki temu można zminimalizować niebezpieczeństwo, w przypadku kontaktu z ciałem użytkownika, zablokowania się brzeszczotu lub utraty kontroli nad sytuacją. e) Podczasprac,przyktórychelektronarzędzie mogłobynatrafićnaukryteprzewodyelektryczne lubnawłasnyprzewód,należyjetrzymaćtylkoza izolowanąrękojeść. Pod wpływem kontaktu z przewodami będącymi pod napięciem, wszystkie części metalowe elektronarzędzia znajdą się również pod napięciem i mogą spowodować porażenie prądem osoby obsługującej. f) Przycięciuwzdłużnymkorzystajzespecjalnej prowadnicypiłytarczowejlubzprostejprowadnicy dokrawędzi. Poprawia to dokładność cięcia i redukuje możliwość zakleszczania się ostrza. g) Należyzawszestosowaćtarczetnąceowłaściwych rozmiarachzewnętrznychioodpowiednimotworze mocowaniatarczy(np.wkształciegwiazdylub okrągłym). Tarcze tnące, nie pasujące do części mocujących pilarki, powodują nierównomierny bieg urządzenia i prowadzą do utraty panowania nad elektronarzędziem. h) Nieużywajnigdyuszkodzonychlub nieprawidłowychpodkładekaniwkrętów. Firmowe podkładki i wkręty zostały zaprojektowane specjalnie dla określonej piły, w celu zapewnienia jej optymalnego i bezpiecznego działania.

• Odrzut jest nagłą reakcją tarczy pilarki zakleszczonej, zaciętej lub nieprawidłowo ustawionej, powodującą niekontrolowane uniesienie się pilarki ponad przecinaną część, w kierunku operatora

• Ostrze, które zatnie się lub zakleszczy w przecinanej szczelinie, zatrzyma się, a przebiegający silnik spowoduje nagły ruch narzędzia w kierunku operatora

• W przypadku skrzywienia lub wadliwego ustawienia tarczy w przecinanej szczelinie, zęby jej tylnej krawędzi mogą wrzynać się w górną powierzchnię drewna powodując wynurzanie się ostrza ze szczeliny i jego odrzut w stronę operatora

• Odrzut jest wynikiem nieprawidłowego używania narzędzia i/lub nieodpowiedniej procedury lub warunków eksploatacji; można go uniknąć zachowując niżej podane środki ostrożności a) Trzymajnarzędziemocnodwomarękamiiustawsię wpozycjiumożliwiającejodparciesiłyodrzutu. Ustawsiępodczascięcianaprawolubnalewood liniicięciaalenigdyniewliniiprostejcięcia. Odrzut może spowodować odbicie do tyłu, które może być kontrolowane przez operatora jeżeli zachowane są odpowiednie środki ostrożności. b) W przypadku zakleszczenia lub przerwania zabiegu cięcia,zjakiejkolwiekprzyczyny,zwolnijspusti przytrzymajpiłęnieruchomo,ażdochwilicałkowitego zatrzymaniasięostrza.Niepróbujnigdywycofywać piłyzprzecinanegomateriałuprzyporuszającymsię ostrzu.Takiepostępowaniemożespowodować odrzut. Zbadaj i usuń przyczyny zakleszczania się ostrza. Unikaj przecinania śrub lub gwośdzi. c) Przyponownymuruchamianiupiłyzostrzem wewnątrzprzecinanegomateriału,ustawostrze centralniewszczelinieisprawdż,czyzębynie wnikająwmateriał. Zakleszczone ostrze może wyskoczyć lub zostać wyrzucone ze szczeliny z chwilą ponownego uruchomienia piły. d) Podpierajdużepłyty,żebyograniczyćryzyko zakleszczania ostrza i odrzutu. Duże płyty mają tendencję do zwisania pod własnym ciężarem. Podpory należy umieszczać pod płytą, na obu jej końcach, w pobliżu linii cięcia i blisko krawędzi płyty. e) Nieużywajtępychaniuszkodzonychostrzy. Nienaostrzone lub nieprawidłowo ustawione ostrza wytwarzają wąską szczelinę, powodując nadmierne tarcie, zakleszczanie się ostrza i odrzut. f) Przedprzystąpieniemdocięciaupewnijsię,że dżwigniadoregulacjigłębokościiskosuwnikania sąmocnodociśnięte. Zmiana ustawienia ostrza w trakcie cięcia może spowodować zakleszczenie i odrzut. g) Należyzachowaćszczególnąostrożnośćpodczas wykonywaniacięćwścianachluboperowaniuw innych niewidocznych obszarach. Zagłębiająca się w materiale tarcza pilarska może spowodować odrzut pilarki po natrafieniu na ukryte obiekty. 3)FUNKCJEDOLNEJOSŁONY a) Każdorazowoprzedużyciemsprawdżprawidłowe zamykaniesiędolnejosłony.Nieużywajpiły,jeśli dolnaosłonanieporuszasięswobodnieinie zamykasięnatychmiastowo.Nieunieruchamiaj nigdydolnejosłonywotwartympołożeniu. W razie przypadkowego upuszczenia piły jej dolna osłona może ulec wygięciu. Wyjąć wtyk z gniazda sieciowego, podnieś osłonę przy pomocy jej uchwytu i sprawdż, czy porusza się swobodnie i czy nie dotyka ostrza ani żadnej innej części, przy wszystkich kątach i głębokościach cięcia. b) Sprawdżdziałaniesprężynydolnejosłony.W przypadkugdyosłonalubsprężynaniedziałają prawidłowonależyprzedużyciemdokonaćich75 przeglądutechnicznego. Dolna osłona może działać powoli z powodu uszkodzonej części, lepkich osadów lub nabudowania się odpadów. c) Dolnąosłonęmożnaotwieraćręcznietylkow przypadku wykonywania specjalnych lub skomplikowanychzabiegówcięcia,takichjakcięcie wgłębnelubzłożone.Osłonęnależyunieść korzystajączjejuchwytuiopuścićjąnatychmiastz chwilągdyostrzewejdziewmateriał. Przy wszystkich innych zabiegach przecinania dolna osłona powinna działać automatycznie. d) Przedumieszczeniempiłynapodłodzelubnastole, zawszezwróćuwagę,czydolnaosłonazakrywa ostrze. Niezabezpieczone lub poruszające się rozpędem ostrze spowoduje przemieszczanie się piły do tyłu, tnąc wszystko na jej drodze. Pamiętaj, że po zwolnieniu wyłącznika upłynie pewien czas zanim piła zatrzyma się całkowicie. OGÓLNE

• Narzędzie nie powinny używać dzieci poniżej 16 roku życia

• Urządzenie przeznaczone jest tylko do cięcia na sucho

• Przedprzystąpieniemdowykonywania jakichkolwiekczynnościprzynarzędziu,wczasie przerwwpracyjakrównieżpojejzakończeniu wyjąćwtyczkęzgniazdasieciowego

• Pod żadnym pozorem nie wolno korzystać z narzędzia z uszkodzonym przewodem; zleć jego wymianę wykwalifikowanej osobie

• Nienależyobrabiaćmateriałuzawierającegoazbest (azbest jest rakotwórczy)

• Pył pochodzący z takich materiałów, jak farby zawierające ołów, niektóre gatunki drzewa, minerały i metal może być szkodliwy (kontakt z nim lub wdychanie takiego pyłu może powodować reakcje alergiczne i/lub niewydolność oddechową u operatora lub osób towarzyszących); należyzakładaćmaskę przeciwpyłowąipracowaćzurządzeniem odsysającym,jeżelimożnajepodłączyć

• Niektóre rodzaje pyłu są zaklasyfikowane jako rakotwórcze (takie, jak pył dębu i buka) szczególnie w połączeniu z dodatkami do kondycjonowania drewna; należyzakładać maskęprzeciwpyłowąipracowaćzurządzeniem odsysającympył,jeżelimożnajepodłączyć

• Należy stosować się do lokalnych wymogów dotyczących pracy w otoczeniu pyłu powstającego podczas obróbki materiału

• Stosować tylko stoły robocze posiadające zintegrowany wyłącznik bezpieczeństwa, zabezpieczający przed samoczynnym ponownym uruchomieniem silnika po zaniku zasilania

• Stosować tylko stoły robocze posiadające zintegrowany klin rozszczepiający AKCESORIA

• SKIL może zagwarantować bezawaryjne działanie narzędzia tylko przy korzystaniu z odpowiedniego wyposażenia dodatkowego, dostępnego u dystrybutorów produktów SKIL

• Używać tylko akcesoriów, których dopuszczalna prędkość obrotowa jest co najmniej tak wysoka jak najwyższa prędkość obrotowa urządzenia na biegu bez obciążenia

• Nie należy stosować pił z wysokostopowej stali szybkotnącej (HSS)

• Nigdy nie należy stosować tarczy szlifierskich/tnących z tym elektronarzędziem PRZEDUŻYCIEM

• Każdorazowo należy sprawdzać, czy napięcie zasilania jest zgodne z napięciem podanym na tabliczce znamionowej urządzenia (narzędzia na napięcie znamionowe 230V lub 240V zasilać można także napięciem 220V)

• Uwaga na gwoździe, śruby i inne twarde przedmioty; przed przystąpieniem do obróbki powinny być usunięte z obrabianego przedmiotu; usunąć je przed rozpoczęciem pracy

• Przed przystąpieniem do obróbki należy usunąć wszelkie przeszkody znajdujące się po obu stronach obrabianego przedmiotu wzdłuż linii cięcia

• Należyzabezpieczyćmiejsceprzeznaczonedo zszycia (miejsce przeznaczone do zszycia umieszczone w zaciskach lub imadle jest utrzymywane w miejscu bezpieczniej niż w ręku)

• Abywykryćukryteprzewodyzasilającenależy używaćstosownychdetektorówlubporozumiećsię zmiejscowymizakładamienergetycznymi (kontakt z przewodami elektrycznymi może doprowadzić do pożaru i porażenia elektrycznego; uszkodzenie przewodu gazowego może doprowadzić do wybuchu; uszkodzenie przewodów instalacji wodociągowej powoduje szkody rzeczowe i może spowodować porażenie elektryczne)

• W przypadku korzystania z kabla przedłużającego należy zwrócić uwagę, aby był maksymalnie nawinięty na bęben oraz był przystosowany do przewodzenia prądu o natężeniu przynajmniej 16 A PODCZASUŻYWANIA

• Poziom hałasu podczas pracy może przekraczać 85 dB(A); używać nauszniki do ochrony słuchu

• Elektronarzędzie można stosować wyłącznie wraz z zamontowanymi wszystkimi urządzeniami służączymi bezpieczeństwu użytkownika

• Nie przecinać przedmiotów zbyt małych

• Nie pracować elektronarzędziem ponad głową

• W przypadku zablokowania się piły w obrabianym materiale, stwierdzenia nietypowego zachowania się elektronarzędzia lub obcych dzwięków natychmiast wyłączyć zasilanie i wyjąć wtyczkę z gniazda sieciowego

• W przypadku uszkodzenia lub przecięcia przewodu podczas pracy, nie wolno go dotykać, tylko należy natychmiast wyciągnąć z gniazdka wtyczkę POUŻYCIU

• Przed pozostawieniem elektronarzędzia należy odłączyć zasilanie elektryczne i odczekać do całkowitego zatrzymania się wrzeciona

• Nie należy zatrzymywać ruchu piły po wyłączeniu pilarki odziaływując na piłę UŻYTKOWANIE

• Instalacja piły tarczowej 3 ! wyjąćwtykzgniazdasieciowego - nacisnąć przycisk A blokady wrzeciona obrotowego i przytrzymać go podczas odkręcania śruby mocującej tarczę B, obracając tarczy kluczem C trzpieniowym76 ! przyciskAblokadywrzecionanaciskaćtylko wtedy,gdytarczapiłyjestnieruchoma - zwolnić przycisk A blokady wrzeciona - zdjąć kryzę D - przy pomocy dźwigni F odchylić osłonę piły E i przytrzymać dźwignię podczas montażu tarczy piły, ustawiając zęby i nadrukowaną strzałkę w takim samym kierunku, jak strzałka na dolnej osłonie - uwolnić osłonę dolną E - założyć kryzę D ! upewnićsię,żepowierzchniemocująceGkryzy sąabsolutnieczysteiprzylegajądopiły - nacisnąć przycisk A blokady wrzeciona i przytrzymywać go podczas dokręcania śruby mocowania tarczy kluczem trzpieniowym o 1/8 obrotu ponad siłę dokręcenia palcami (zapewnia to poślizg tarczy po napotkaniu zbyt dużego oporu cięcia, a tym samym pozwala uniknąć przeciążenia silnika i wstecznego odrzutu narzędzia) - zwolnić przycisk A blokady wrzeciona

• Ustawianie głębokości cięcia (0-65mm) 4 - w celu zapewnienia optymalnej jakości cięcia piła nie powinna wystawać poniżej dolnej powierzchni przedmiotu o więcej niż 3 mm - odkręcić pokrętło H - unieść/obninżyć płytę podstawy J w żądane położenie korzystając ze wskaźnika K - pokrętło H ponownie dokręcić

• Ustawienie kąta cięcia (0-45°) 5 - odkręcić pokrętło L - elektronarzędzie przechylić w żądane położenie korzystając ze wskaźnika M - pokrętło L ponownie dokręcić ! wprzypadkunieprostopadłegoustawieniapiły głębokośćcięciawskazywananapodziałcenie odpowiadarzeczywistejgłębokości

• Sprawdzenie prostopadłości cięcia - 90° 5 - ustawić płytę podstawy J na maksymalną głębokość cięcia i zablokować ją w tym położeniu 4 - ustawić kąt cięcia 0° i zablokować elektronarzędzie w tym położeniu - przy pomocy przymiaru kątowego sprawdzić prostopadłość pomiędzy powierzchnią piły a dolną powierzchnią płyty podstawy

• Wskaźnik cięcia N 6 - pokazuje pozycję piły tarczowej przy cięciu wzdłuż uprzednio naniesionej linii - przy cięciu prostopadłym lub pod kątem 45° wykorzystywać odpowiednie linie wskazujące ! szerszastronapłytypodstawypowinnaprzylegać dowspartejczęściobrabianegoprzedmiotu ! szerokośćliniicięciawyznaczaniegrubośćpiły tarczowej,leczgrubośćjejzębów ! wcelusprawdzeniapoprawnościustawienia wykonaćpróbnecięcie

• Odsysanie pyłu - wąż odkurzacza przyłączyć do króćca P 7 ! należyzwrócićuwagę,abywążodkurzaczanigdy nieblokowałswobodyruchuosłonyoraznie utrudniałprowadzeniapilarki - zaleca się stosowanie worka na wióry (osprzęt SKIL 2610387402)

• Obsługa narzędzia 7 - włożyć wtyk elektronarzędzia do gniazda sieciowego - elektronarzędzie prowadzić oburącz trzymając pewnie jedną ręką za uchwyt Q drugą za uchwyt R - ustawić pewnie elektronarzędzie dolną powierzchnią płyty podstawy na obrabianym przedmiocie ! należysięupewnićczyzębypiłyniestykająsię jużzobrabianymprzedmiotem - elektronarzędzie uruchomić wciskając przycisk S (= włącznik bezpieczeństwa, nie powinien być blokowany) a następnie uruchomić włącznik T ! piłęprzystawiaćdoobrabianegoprzedmiotu dopieropoosiągnięciuprzezelektronarzędzie pełnejprędkościobrotowej - osłona piły E otwierana jest automatycznie w momencie zbliżenia piły do obrabianego przedmiotu (osłonę odchylać ręcznie tylko w przypadku wykonywania cięć specjalnych jak cięcia wgłębne; w tym celu wykorzystywać dźwignię F) ! niewolnoprzeciążaćnarzędzia (należy stosować lekki miarowy docisk, co pozwoli uniknąć przegrzania końcówek brzeszczotu, a w przypadku cięcia plastiku - stopienia go) ! podczaspracyzawszetrzymaćnarzędzieza uchwyt(y) ograniczone szarym kolorem - po zakończeniu cięcia elektronarzędzie wyłączyć zwalniając włącznik T ! przedpodniesieniemnarzędziazobrabianego materiałunależysięupewnić,żeostrze zatrzymałosięwpełni

WSKAZÓWKIUŻYTKOWANIA

• W celu ograniczenia zjawiska wykruszania krawędzi powierzchnia przedmiotu o wymaganym ładnym wyglądzie powinna być skierowana do dołu

• Stosować tylko ostre piły tarczowe nie wykazujące uszkodzeń o odpowiednich wymiarach 8 - jakość cięcia poprawia się wraz ze wzrostem ilości zębów wykorzystywanej piły tarczowej - piły tarczowe z zębami z węglików spiekanych posiadają o ok. 30-to krotnie większą żywotność w stosunku do pił konwencjonalnych

• Prowadnica równoległa V 9 - umożliwia wykonywanie dokładnych cięć równoległych do krawędzi przedmiotu - może być mocowana z obu stron płyty podstawy Ustawianie położenia prowadnicy równoległej - odkręcić pokrętło W - korzystając z podziałki na prowadnicy ustawić wymaganą odległość cięcia (wskaźnik cięcia N stosować jako zerowego punktu odniesienia) - pokrętło W ponownie dokręcić

• Cięcia wgłębne 0 - ustawić wymaganą głębokość cięcia - przechylić narzędzie do przodu, kierując wskaźnik cięcia N na naniesioną na obrabianym przedmiocie linię - przy pomocy dźwigni F odchylić osłonę piły E - bezpośrednio przed zagłębieniem piły uruchomić elektronarzędzie, przechylając pilarkę wzdłuż przedniej krawędzi podstawy opuścić wolno tylną część elektronarzędzia77 - opuszczać powoli tylną część elektronarzędzia wolno przesuwając do przodu - natychmiast z chwilą gdy ostrze wejdzie w materiał, zwolnić dźwignię F ! elektronarzędzieprowadzićtylkodoprzodu

• Cięcie większych płyt ! - płytę podeprzeć wzdłuż linii cięcia, na podłodze stole lub warsztacie ! ustawićgłębokośćcięciawtakisposób,aby przecinaćtylkopłytęanieprzedmioty wspierająceznajdującesięponiżej - w przypadku gdy prowadnica równoległa nie daje możliwości cięcia w dużej odległości, przytwierdzić dodatkową listwę do powierzchni płyty i prowadzić elektronarzędzie prawą stroną wzdłuż listwy KONSERWACJA / SERWIS

• Zawsze dbać o czystość narzędzia i przewodu zasilającego (a szczególnie otworów wentylacyjnych) ! przedprzystąpieniemdoczyszczenianależy wyjąćwtykzgniazdasieciowego

• Piłę tarczową czyścić każdorazowo po zakończonej pracy (szczególnie z żywic i pozostałości klejów)

• Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy SKIL - odesłać nierozebrany narzędzie, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adresy oraz diagram serwisowy narzędzenia znajdują się na stronach www.skilmasters.com) ŚRODOWISKO

• Niewyrzucajelektronarzędzi,akcesoriówi opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE) - zgodnie z Europejską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska - w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania - symbol @ przypomni Ci o tym DEKLARACJAZGODNOŚCI

• Niniejszym oświadczamy ponosząc osobistą odpowiedzialność, że produkt wykonany jest zgodnie z następującymi normami i dokumentami normalizującymi: EN 60745, EN 61000, EN 55014, z godnie z wytycznymi 2004/108/EU, 2006/42/EU, 2011/65/UE

• Pomiarów dokonano zgodnie z normą EN 60745 ciśnienie akustyczne narzędzia wynosi 99 dB(A) zaś poziom mocy akustycznej 110 dB(A) (poziom odchylenie: 3 dB), zaś wibracje 2,7 m/s² (metoda dłoń-ręka; błąd pomiaru K = 1,5 m/s²)

• Poziom emisji wibracji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia - przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia ! należychronićsięprzedskutkamiwibracjiprzez konserwacjęnarzędziaijegoakcesoriów, zakładanierękawiciwłaściwąorganizacjępracy
