MANUAL DE UTILIZARE 5065 MA SKIL

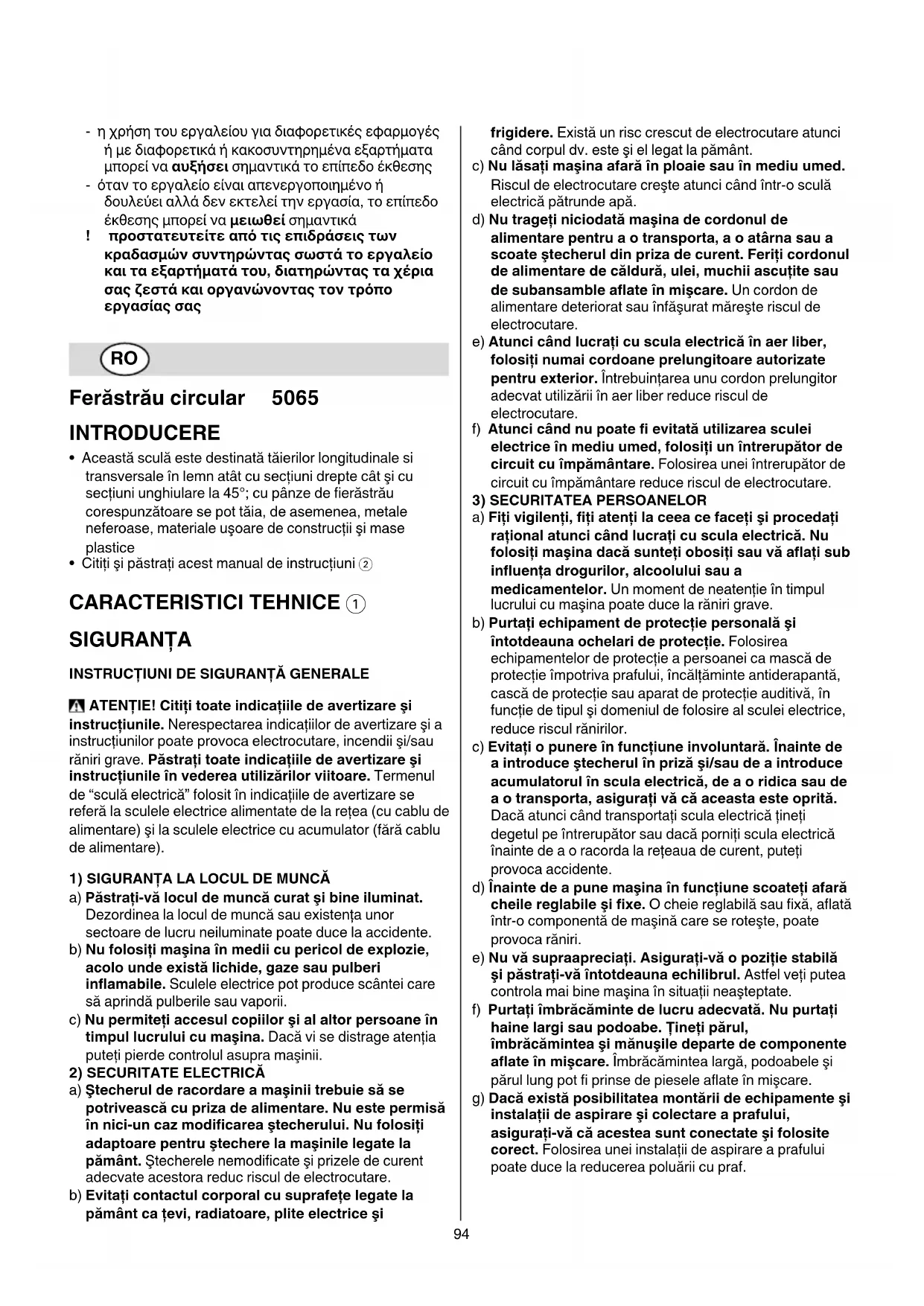

Ferăstrău circular 5065

INTRODUCERE

• Această sculă este destinată tăierilor longitudinale si transversale în lemn atât cu secțiuni drepte cât și cu secțiuni unghiulare la 45°; cu pânze de fierăstrău corespunzătoare se pot tăia, de asemenea, metale neferoase, materiale ușoare de construcții și mase plastice
• Citiți și păstrați acest manual de instrucțiuni ②

CARACTERISTICI TEHNICE ①

SIGURANTA

INSTRUCTIUNI DE SIGURANTĂ GENERALE

ATENTIE! Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare. Termenul de “sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

1) SIGURANTA LA LOCUL DE MUNCĂ
a) Păstrați-vă locul de muncă curat și bine iluminat. Dezordinea la locul de muncă sau existența unor sectoare de lucru neiluminate poate duce la accidente.
b) Nu folosiți mașina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii.
c) Nu permiteți accesul copiilor și al altor persoane în timpul lucrului cu mașina. Dacă vi se distrage atenția puteți pierde controlul asupra mașinii.
2) SECURITATE ELECTRICĂ
a) Ștecherul de racordare a mașinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modificarea ștecherului. Nu folosiți adaptoare pentru ștechere la mașinile legate la pământ. Ștecherele nemodificate și prizele de curent adecvate acestora reduc riscul de electrocutare.
b) Evitați contactul corporal cu suprafețe legate la pământ ca țevi, radiatoare, plite electrice și

frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este și el legat la pământ.

c) Nu lăsați mașina afară în ploaie sau în mediu umed. Riscul de electrocutare crește atunci când într-o sculă electrică pătrunde apă.
d) Nu trageți niciodată mașina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ștecherul din priza de curent. Feriți cordonul de alimentare de căldură, ulei, muchii ascuțite sau de subansamble aflate în mișcare. Un cordon de alimentare deteriorat sau înfășurat mărește riscul de electrocutare.
e) Atunci când lucrați cu scula electrică în aer liber, folosiți numai cordoane prelungitoare autorizate pentru exterior. Întrebuințarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare.
f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.
3) SECURITATEA PERSOANELOR
a) Fiți vigilenți, fiți atenți la ceea ce faceți și procedați rațional atunci când lucrați cu scula electrică. Nu folosiți mașina dacă sunteți obosiți sau vă aflați sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu mașina poate duce la răniri grave.
b) Purtati echipament de protecție personală și întotdeauna ochelari de protecție. Folosirea echipamentelor de protecție a persoanei ca mască de protecție împotriva prafului, încălțăminte antiderapantă, cască de protecție sau aparat de protecție auditivă, în funcție de tipul și domeniul de folosire al sculei electrice, reduce riscul rănirilor.
c) Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
d) Înainte de a pune mașina în funcțiune scoateți afară cheile reglabile și fixe. O cheie reglabilă sau fixă, aflată într-o componentă de mașină care se rotește, poate provoca răniri.
e) Nu vă supraapreciați. Asigurați-vă o poziție stabilă și păstrați-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.
f) Purtatii îmbrăcăminte de lucru adecvată. Nu purtați haine largi sau podoabe. Tineți părul, îmbrăcămintea și mănușile departe de componente aflate în mișcare. Îmbrăcămintea largă, podoabele și părul lung pot fi prinse de piesele aflate în mișcare.
g) Dacă există posibilitatea montării de echipamente și instalații de aspirare și colectare a prafului, asigurați-vă că acestea sunt conectate și folosite corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

4) MANEVRATI Şİ FOLOSIȚI CU GRIJĂ SCULELE ELECTRICE

a) Nušuprasolicitați mașina. Folosiți scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere specificat.

b) Nu☐folositi☐scula☐electrică☐dacă☐are☐intrerupătorul☐ defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.

c) Scoatețiștecherulțafarățdințprizățși/sauțîndepăratați acumulatorul, înainte de a executa reglaje, a schimbațaccesoriițsauțdețațpunețmașinațlațoțparte. Această măsură preventivă reduce riscul unei porniri involuntare a mașinii.

d) În'caz'de'nefolosire'păstrați'mașinile'la'loc'inaccesibil'copiilor. Nu'permiteți'persoanelor'care'nu'sunt'familiarizate'cu'mașina'saul'care'ln-au'citit'prezentele'instructiuni,Isă'folosească'mașina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experientă.

e) Întrețineți-văcu,grijă:mașina. Counterați,dacă componentele,mobile,funcționează,corectși,dacă nu se,blochează,dacă nu există,piese defecte,sau deteriorate,care'să,afectezelfuncționarea,mașinii,Înainte de la repune în funcțiune mașina,duceți-olla un atelier de asistență service pentru repararea saul înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreținerii defectuoase a sculelor electrice.

f) Păstrați îaccesoriile îbine îascuțite și curate. Accesoriiile atent întreținute, cu muchii tăietoare bine ascuțite se blochează mai greu și pot fi conduse mai ușor.

g) Folosiți sculele electrice, accesorile, dispositivele de lucru etc. conform prezentelor instructiuni. Tineți seama de condițiile de lucru și de lucrarea care trebuie executată. Întrebuințarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situații periculoase.

5) SERVICE

a) Permiteti repararea mașinii dumneavoastră numai de către un specialist calificat și numai cu piesel de schimb originale. În acest mod este garantată menținerea siguranței de exploatare a mașinii.

AVERTISMENTE DE SIGURANTA PENTRU FERĂSTRAIELE CIRCULARE

1) PROCES DE TÄIERE

a) PERICOL:Țineți mâinile departe de zona de tăiere și de pânza de ferăstrău. Cea de a doua mână țineți o pe mânerul suplimentar sau pe carcasa motorului. Dacă țineți ambele mâni pe ferăstrăul circular, pânza de ferăstrău nu le poate răni.

b) Nullatingeti-piesa-de-prelucrat-dedesubt. Dispozitivul de protectie nu vă poate apăra împotriva pânzei de ferăstrău în partea de jos a piesei de prelucrat.

c) Ajustați adâncimea de tăiere funcție de grosimea pieseil pe care vreți să o prelucrați. Maximum lungimea unui dinte al pânzei de ferăstrău vizibil în afara piesa de prelucrat.

d) Nu fixați niciodată piesa de lucru ce urmează al fi tăiată tinând-o în mână sau pe picior. Asigurați piesa de lucru prin fixare într-un sistem de prindere

stabil. Este important să fixați bine piesa de lucru, pentru a reduce la minimum pericolul de contact corporal, blocare a pânzei de ferăstrău sau de pierdere a controlului asupra acesteia.

e) Apucați scula electrică numai de mânerele izolate atunci când executați lucrări la care accesoriul poate nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul cu un conductor sub tensiune pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.

f) Atunci când tăiați folositi întotdeauna lo rīglă de la tăiere sau lo rīglă de precizie cu muchia de lucru lată. Aceasta mărește acuratețea procesului de tăiere și reduce șansa de gripare a pânzei de ferăstrău.

g) FolosițiÎntotdeaunaÎpânzeÎdeÎferăstrăuÎdeÎ dimensiuniÎcorespunzătoareÎșiÎcuÎorificiuÎdeÎ prinderelÎadecvatÎ(deÎex.ÎnÎformăÎdeÎsteaÎsauÎ rotund). Pânzele de ferăstrău care nu se potrivesc elementelor de montaj ale ferăstrăului, se vor roti excentric și vor duce la pierderea controlului.

h) Nu¶folosi¶niciodată¶saibelsau¶suruburildeteriorate sau nepotrivite. Šaibele sau șuruburile pânzei au fost proiectate special pentru ferăstrăul dvs în scopul unei funcționări optime și a unei mânuiri plină de siguranță.

2) RECULI-CAUZEŞI AVERTISMENTE CORESPUNZÄTOARE

- Reculul'este'o'reactie'neasteptată'la'o:pânză'de ferăstrău'blocată,prinsă'sau'centrată'greşit;în cazul'acesta'ferăstrăul'devine'necontrolat,se'ridică' si'părăsește'piesa'de'prelucratândreaptându-se spre operator

- Atunci când pânza ferăstrăului este blocată sau fixată foarte strâns în tăietura de închidere de jos pânza se blochează și datorită forței de reacțiune a motorului ansamblul se mișcă rapid înapoi spre operator

- În cazul în care pânza este răsucită sau centrată greșit în tăietură, dinții muchiei tăietoare din spatele pânzei se pot gripa în suprafața de deasupra a lemnului ducând la ieșirea pânzei din tăietură și mișcarea acesteia înapoi spre operator

- Reculul este consecința utilizării greșite sau defectuoase a ferăstrăului și poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare

a) Strângetiî ferm cu lambele mâniî ferăstrăul și poziționați brațele în așa fiel încât să puteți rezista forțelor de recul. Poziționați corpul la lambele părți ale pânzei de ferăstrău, dar nu pe aceeași linie cu aceasta. În caz de recul ferăstrăul poate sări înpoi, însă operatorul are posibilitatea de a stăpâni forțele de recul prin adoptarea unor măsuri preventive adecvate.

b) Atunci când pânza este gripata sau atunci când tăierea este întreruptă dintr-un anumit motiv, întrerupeți declanșatorul și îneți ferăstrăul imobil în material până în momentul în care pânza ferăstrăului se oprește complet. Nu încercați niciodată să îndepărțați ferăstrăul din piesa de prelucrat sau să împingeți ferăstrăul înapoi în timp ce pânza este în funcțiune sau după ce la apărut fenomenul de recul. Investigați și interveniți într-un mod corectiv în scopul îndepărțării cauzei gripării pânzei. Evitați tăierea cuielor și șuruburilor.

c) În momentul în care repuneți în funcțiune un ferăstrău în piesa de prelucrat centrați pânza ferăstrăului în tăietură și verificați dacă dinții ferăstrăului nu sunt angrenați în material. Dacă pânza ferăstrăului este gripată aceasta se va deplasa în sus sau va sări înapoi din piesa de prelucrat în momentul în care ferăstrăul este pus din nou în funcțiune.

d) Folosiți panele mari în scopul minimalizării riscului de blocare a pânzei și mișcarea bruscă a acesteia înapoi. Panelele mari tind să se deformeze sub greutatea lor proprie. La ambele părți trebuie plasate suporturi sub panel, aproape de linia de tăiere și aproape de marginea panelului.

e) Nu folosiți o pânză tocită sau deteriorată. Seturi de pânze neascuțite sau neadecvate produc o tăietură îngustă determinând o frecare excesivă, griparea pânzei și mișcarea bruscă înapoi.

f) Adâncimea pânzei și brațele de închidere ale fațetei reglabile trebuie să fie strânse și protejate înainte de a face tăietura. Dacă reglarea pânzei se schimbă în timpul tăiatului, aceasta va cauza griparea și mișcarea bruscă înapoi a pânzei.

g) Fiți extrem de precauți la tăierea pereților sau a altor sectoare lipsite de vizibilitate. Pânza de ferăstrău care intră în material se poate bloca în obiecte ascunse și provoca un recul.

3) FUNCTIONAREA DISPOZITIVULUI INFERIOR DE PROTECTIE

a) Înainte de orice folosire controlați dacă dispozitivul inferior de protecție este închis corect. Nu folosiți ferăstrăul în cazul în care dispozitivul inferior de protecție nu se mișcă liber și nu se închide rapid. Nu fixați sau strângeți niciodată dispozitivul inferior de protecție în poziția deschis. Dacă ferăstrăul cade întâmplător dispozitivul inferior de protecție va fi îndoit. Deconectați priza, ridicatți dispozitivul de protecție inferior cu ajutorul manetei de repunere în funcțiune și asigurați-vă că acesta se mișcă liber și nu atinge pânza ferăstrăului sau altă parte, în toate unghiurile și adâncimile de tăiere.

b) Controlați funcționarea arcului dispozitivului inferior de protecție. Dacă dispozitivul de protecție și arcul nu funcționează adecvat acestea trebuie reparate înainte de a fi folosite. Dispozitivul de protecție va funcționa necorespunzător în cazul unor părți componente deteriorate, a unor depozite lipicioase sau a creșterii reziduurilor.

c) Dispozitivul inferior de protecție va fi îndepărtat manual numai în cazul tăieturilor speciale, așa cum sunt tăieturile în adâncime și tăieturile compuse. Ridicați dispozitivul de protecție inferior prin tragerea manetei și de îndată ce pânza intră în material dispozitivul inferior de protecție va fi deblocat. Pentru toate celelalte tăieturi cu ferăstrăul, dispozitivul inferior de protecție va funcționa automat.

d) Totdeauna controlați dacă dispozitivul inferior de protecție acoperă pânza ferăstrăului înainte ca ferăstrăul să fie plasat pe bancul de lucru sau pe planșeu. O pânză neprotejată care merge în gol va duce la mișcarea ferăstrăului înapoi, tăind tot ceea ce se află în calea lui. Fiți conștient de timpul necesar opririi pânzei după ce comutatorul a fost închis.

GENERALITĂȚI

• Această sculă nu trebuie să fie folosit de persoane sub 16 ani
• Această sculă nu este potrivită pentru tăiere umedă
• Decuplați întotdeauna ștecherul de la sursa de alimentare înainte de a face o reglare sau o schimbare de accesoriu
• Nu folosiți scula atunci când cordonul sau prezintă defectiuni; înlocuirea lor se va efectua de o persoană autorizată
• Nu prelucrați materiale care conțin azbest (azbestul este considerat a fi cancerigen)
• Praful rezultat din materiale precum vopseaua care conține plumb, unele specii de lemn, minerale și metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacții alergice și/sau afecțiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtați o mască de praf și lucrați cu un dispozitiv de extragere a prafului când poate fi conectat
• Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar și fag) în special în combinație cu aditivi pentru tratarea lemnului; purtați o mască de praf și lucrați cu un dispozitiv de extragere a prafului când poate fi conectat
• Respectați reglementările naționale referitoare la aspirația prafului în funcție de materialele de lucru folosite
• Folosiți doar o masă de fierastrău prevăzută cu un comutator care împiedică repornirea motorului dupa întreruperea tensiunii
• Folosiți doar o masă de fierastrău prevăzută cu un ghidajul tăieturii

ACCESORII

• SKIL garantează funcționarea perfectă a sculei electrice numai dacă sunt folosite accesoriiile corecte, care pot fi obtinute de la dealerul dumneavoastră de produse SKIL
• Folosiți numai accesoriiile a căror turație admisă este cel puțin egală cu turația maximă la mers în gol a aparatului
• Nu utilizati niciodată pânze de ferăstrău confectionate din oțel rapid de scule (HSS)
• Nu folosiți niciodată discuri de șlefuire/tăiere cu această sculă

ÎNAINTEA UTILIZĂRII

• Verificați întotdeauna dacă tensiunea de alimentare este aceeași cu tensiunea indicată pe plăcuța de identificare a sculei (sculele cu o specificație de 230V și 240V pot fi conectate și la alimentare de 220V)
• Evitați daunele provocate de şuruburi, ținte și alte elemente din timpul lucrului; înlăturați aceste elemente înainte de a trece la actiune
• Îndepărtați toate obstacolele aflate deasupra precum și sub traseul de tăiere înainte de a începe tăierea
• Securizați piesa de lucru (o piesă de lucru fixată cu clame sau într-o menghină este ținută mult mai în siguranță decât manual)
• Folosiți detectoare adecvate pentru depistarea conductelor și conductorilor de alimentare sau apelați în acest scop la întrerprinderea locală de furnizare a utilităților (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea

unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

- Folositi cabluri de prelungire derulate complet, protejate/izolate, cu o capacitate de 16 amperi

ÎN TIMPUL FUNCȚIONĂRII

• Când este utilizat, nivelul de zgomot poate depăși 85 dB(A); este necesar să purtați echipament de protecție pentru urechi
• Nu folosiți niciodată scula fară sistemul original de protectie
• Nu încercați să tăiați piese de prelucrat extrem de mici
• Nu lucrați cu scula deasupra capului
• În caz de blocare sau de defectiune electrică sau mecanică, deconectați imediat scula și decuplați cablul
• În cazul în care cordonul este deteriorat sau sectionat în timpul lucrului, nu atingeți cordonul, dar deconectați imediat de la priză

DUPĂ UTILIZARE

• Când puneți instrumentul la o parte, deconectați motorul și asigurați-vă că toate elementele mobile și-au oprit complet mișcarea
• După deconectarea ferastrăului circular, nu opriți niciodată rotația pânzei de fierastrău printr-o forță laterală aplicată acesteia

UTILIZAREA

• Montarea pânzei de ferăstrău ③

! deconectați priza
- apăsați butonul A de blocare a axului și mențineți butonul apăsat în timp ce îndepărtați cu cheia C șurubul al pânzei B
! apăsați butonul A de blocare a axului numai atunci când scula este în poziția de oprire
- lăsați liber butonul A de blocare a axului
- îndepărtați flanșa D
- desfaceți dispozitivul de protecție inferior E cu maneta F și mențineți-I astfel, montați pânza de ferăstrău astfel încât dinții pânzei de fierăstrău și săgeata desenată pe pânza de fierăstrău să fie îndreptați în aceeași direcție cu săgeata de pe dispozitivul de protecție inferior
- Iăsați liber dispozitivul de protectie inferior E
- montați flanșa D
! asigurați-vă că suprafețele de fixare G ale flanșelor sunt perfect curate și sunt orientate la pânză
- apăsați butonul A de blocare a axului și mențineți-I apăsat în timp ce strângeți șurubul pânzei cu cheia și întoarceți-l 1/8 cu mâna înapoi (asigură alunecarea pânzei de fierăstrău atunci când aceasta întâlnește o rezistență excesivă, reducând astfel suprasarcina motorului și reculul fierăstrăului)
- lăsați liber butonul A de blocare a axului

- Reglarea adâncimii de tăiere (0-65 mm) ④

• pentru o calitate optimă a tăierii pânza de ferăstrău nu trebuie nu trebuie să depășească cu mai mult de 3 mm piesa pe prelucrat
• deşurubați butonul H
• ridicati/coborâti reazemul J până la adâncimea de tăiere dorită, adâncime care poate fi setată pe o scală cu ajutorul indicatorului K
• strângeti butonul H

- Reglarea unghiului de tăiere (0-45°) ⑤

• deşurubați butonul L
• înclinați scula până la unghiul de tăiere dorit care este setat pe scală folosind indicatorul M
• strângeti butonul L

! la tăierea oblică, adâncimea de tăiere nu corespunde cu valoarea de pe scala adâncimii de tăiere

- Verificarea unghiului de tăiere de 90°⑤

• reglați și strângeți reazemul J la adâncimea de tăiere maximă ④
• reglați și strângeti unghiul de tăiere la 0°
• verificați unghiul de 90° dintre pânză și partea inferioară a reazemului cu un sablon de unghiuri

- Indicatorul liniei de tăiere N ⑥

• pentru ghidarea sculei de-a lungul liniei dorite de tăiere marcate pe piesa de prelucrat
• pentru tăiere dreaptă la 0° sau oblică la 45° folosiți linia indicatoare menționată

! partea lată a reazemului trebuie să se așeze pe partea sprijinită a piesei de prelucrat
! lățimea de tăiere este determinată de lățimea danturii pânzei și nu de lățimea corpului pânzei
! faceți întotdeauna mai întâi tăieri de test pentru verificarea liniei efective de tăiere

- Aspirarea a prafului

• conectați aspiratorul la extensia P ⑦
  ! nu lăsați niciodată furtunul aspiratorului să stânjenească dispozitivul inferior de protectie sau operația de tăiere
• folositi sacii pentru praf (accesoriu SKIL 2610387402)

- Utilizarea sculei ⑦

• cuplați stecherul la sursa de alimentare
• întotdeauna țineți ferm cu o mână mânerul Q și manevrați ferm mânerul R cu cealaltă mână
• aşezati scula cu partea din față a reazemului direct pe piesa de prelucrat

! asigurați-vă că dantura fierăstrăului nu este angajată în piesa de prelucrat

• conectați scula apăsând prima dată butonul S (= comutator de siguranță care nu poate fi blocat) și apoi trăgând declanșatorul T
  ! scula trebuie să funcționeze la turația completă înainte ca pânza să intre în piesa de prelucrat
• dispozitivul inferior de protecție E se deschide automat atunci când pânza ferastrăului intră în piesa de prelucrat (pentru tăieri speciale, cum ar fi tăieri de adâncime, deschideți manual dispozitivul inferior de protecție, folosind maneta F)
  ! nu forțati instrumentul (aplicați presiune ușoară și continuă pentru a evita supraîncălzirea vârfurilor pânzei și, în cazul în care se taie materiale plastice, topirea materialului)
  ! în timp ce lucrați, țineți întotdeauna scula de zonă (zonele) de prindere colorate gri
• după încheierea tăierii deconectați scula eliberând declanșatorul T
  ! asigurați-vă că pânza s-a oprit complet din mișcare înainte de a ridica scula de pe piesa de prelucrat

SFATURI PENTRU UTILIZARE

• Asezați întotdeauna partea bună a piesei de prelucrat în jos pentru a asigura o împrăștiere minimă a aşchiilor
• Folositi doar pânze ascuțite de tipul corect ⑧

- calitatea tăierii se îmbunătățește cu numărul de dinți

- pânzele placate cu carburi ramân ascuțite pe perioade de până la de 30 de ori lungi decât pânzele obișnuite

- Riglă de ghidare pentru caneluri V ⑨

• pentru realizarea unor tăieturi exacte de-a lungul marginii piesei de prelucrat
• poate fi introdusă în oricare parte a reazemului Reglarea riglei de ghidare pentru caneluri
• deşurubați butonul W
• reglați lățimea dorită de tăiere utilizând scala riglei de ghidare pentru caneluri (utilizați ca referință 0 indicatorul liniei de tăiere N)
• strângeti butonul W

• Tăierea în adâncime ⑩

• setați adâncimea dorită de tăiere
• înclinați scula în față spre indicator liniei de tăiere N aliniat cu linia dorită de tăiere marcată pe piesă de prelucrat
• deschideti dispozitivul de protectie inferior E cu maneta F
• chiar înainte ca pânza să intre în piesa de prelucrat, conectați scula și treptat coborâți capătul din spate al sculei folosind partea din față a reazemului ca punct de basculare
• treptat, mișcați scula în jos și înainte
• de îndată ce pânza intră în material, eliberați maneta F

! nu trageti niciodată scula înapoi

• Tăierea panourilor mari ⑪

• sprijiniti panoul aproape de tăietură fie pe pardoseală, fie pe masă sau pe bancul de lucru
  ! setați adâncimea de tăiere astfel încât să străpungeti panoul și nu suportul
• în cazul in care rigla de ghidare pentru caneluri nu permite lățimea dorită de tăiere, fixați sau prindeți în cuie o bucată dreaptă de lemn ca ghidaj, și folosiți partea dreaptă a reazemului față de acest ghidaj

ÎNTRETINERE / SERVICE

• Păstrați aparatul și cablul curat (mai ales fantele de ventilație) ! deconectați de la priză înainte de a curăța
• Curățați pânza de ferăstrău imediat după utilizare (în special de rășini și clei)
• Dacă în ciuda procedeelor de fabricație și control riguroase scula are totuși o pană, repararea acesteia se va face numai la un atelier de asistență service autorizat pentru scule electrice SKIL

- trimiteți scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese și diagrame de service se găseasc la www.skilmasters.com)

MEDIUL

• Nu aruncați sculele electrice, accesoriiile sau ambalajele direct la pubelele de gunoi (numai pentru țările din Comunitatea Europeană)
• Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice și electronice și modul de aplicare a normelor în

conformitate cu legislația națională; sculele electrice în momentul în care au atins un grad avansat de uzură și trebuiesc aruncate, ele trebuiesc colectate separat și reciclate într-un mod ce respectă normele de protecție a mediului inconjurător

- simbolul ⑫ vă va reaminti acest lucru

DECLARATIE DE CONFORMITATE C€

• Declarăm pe proprie răspundere că acest product este conform cu următoarele standarde sau documente standardizate: EN 60745, EN 61000, EN 55014, în conformitate cu regulile 2004/108/CE, 2006/42/CE, 2011/65/UE
• Documentație tehnică la: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Măsurat în conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de 99 dB(A) iar nivelul de putere a sunetului 110 dB(A) (abaterea standard: 3 dB), iar nivelul vibrațiilor 2,7 m/s² (metoda mînă-braț; incertitudine K = 1,5 m/s²)

• Nivelul emisiilor de vibrații a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folositți scula pentru aplicatiile mentionate

• utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute poate crește semnificativ nivelul de expunere

• momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere

! protejati-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru
