LIETOŠANAS INSTRUKCIJA 5065 MA SKIL

• Šis instruments ir paredzēts kokmateriālu garenzāgēšanai un škērszāgēšanai, veidojot tajos taisnos zāgējumus, kā arī slīpos zāgējumus ar zāgēšanas lenķi no 0° līdz 45°; iestiprinot ripzāgī piemērotus zāga asmeņus, šo instrumentu var izmantot arī krāsaino metālu, vieglu būvmateriālu un plastmasas zāgēšanai
• Izlasiet un saglabājiet šo pamācību ②

TEHNISKIE PARAMETRI ①

DROŠÍBA

VISPĀRĒJIE DARBA DROŠĪBAS NOTEIKUMI

A UZMANIBU! Rūpīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Turpmākajā izklāstā lietotais apzīmējums “elektroinstruments” attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

1) DROŠĪBA DARBA VIETĀ

a) Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums.
b) Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā instruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
c) Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār instrumentu.

2) ELEKTRODROŠIBA

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem,

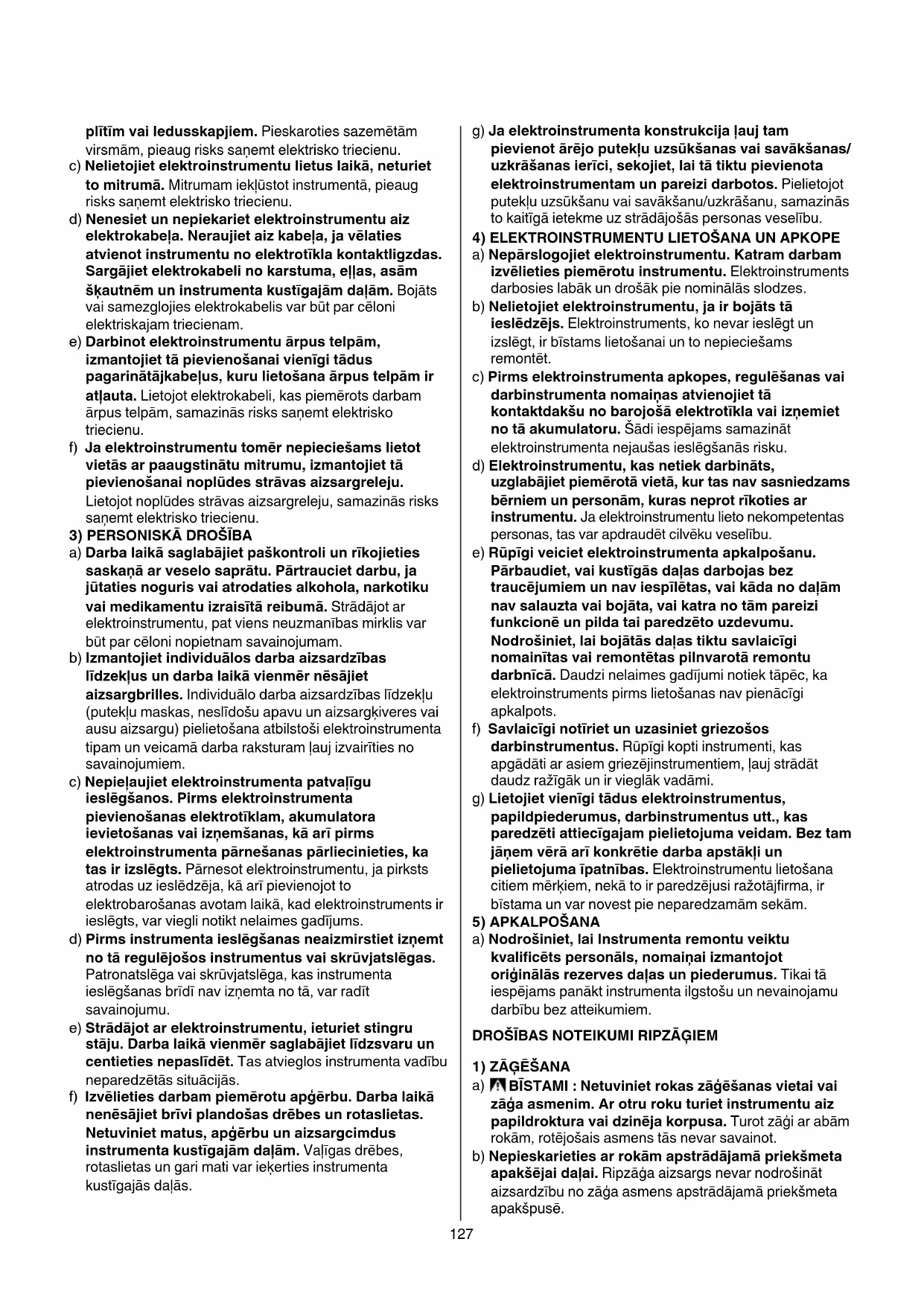

plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot instrumentā, pieaug risks saņemt elektrisko triecienu.
d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja vēlaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargājiet elektrokabeli no karstuma, ellas, asām škautnēm un instrumenta kustigajām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam.
e) Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabelus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu.
f) Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks sanemt elektrisko triecienu.
3) PERSONISKĀ DROŠĪBA
a) Darba laikā saglabājiet paškontroli un rīkojieties saskaṇā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
b) Izmantojiet individuālos darba aizsardzības līdzekļus un darba laikā vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ľauj izvairīties no savainojumiem.
c) Nepielaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
d) Pirms instrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai skrūvjatslēgas. Patronatslēga vai skrūvjatslēga, kas instrumenta ieslēgšanas brīdī nav izņemta no tā, var radīt savainojumu.
e) Strādājot ar elektroinstrumentu, ieturiet stingru stāju. Darba laikā vienmēr saglabājiet līdzsvaru un centieties nepaslīdēt. Tas atvieglos instrumenta vadību neparedzētās situācijās.
f) Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apgērbu un aizsargcimdus instrumenta kustīgajām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties instrumenta kustīgajās daļās.

g) Ja elektroinstrumenta konstrukcija ħauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota elektroinstrumentam un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.
4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE
a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu instrumentu. Elektroinstruments darbosies labāk un drošāk pie nominālās slodzes.
b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
c) Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams samazināt elektroinstrumenta nejaušas ieslēgšanās risku.
d) Elektroinstrumentu, kas netiek darbināts, uzglabājiet piemērotā vietā, kur tas nav sasniedzams bērniem un personām, kuras neprot rīkoties ar instrumentu. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
e) Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespīlētas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remontu darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
f) Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti instrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
g) Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas paredzēti attiecīgajam pielietojuma veidam. Bez tam jāņem vērā arī konkrētie darba apstākļi un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.
5) APKALPOŠANA
a) Nodrošiniet, lai Instrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot originālās rezerves daļas un piederumus. Tikai tā iespējams panākt instrumenta ilgstošu un nevainojamu darbību bez atteikumiem.

DROŠĪBAS NOTEIKUMI RIPZĀGIEM

1) ZĀGĒŠANA

a) BISTAMI : Netuviniet rokas zagēšanas vietai vai zāga asmenim. Ar otru roku turiet instrumentu aiz papildroktura vai dzinēja korpusa. Turot zāgi ar abām rokām, rotējošais asmens tās nevar savainot.
b) Nepieskarieties ar rokām apstrādājamā priekšmeta apakšējai daļai. Ripzāga aizsargs nevar nodrošināt aizsardzību no zāga asmens apstrādājamā priekšmeta apakšpusē.

c) lestādiet zāgēšanas dziļumu atbilstoši apstrādājamā priekšmeta biezumam. Darba gaitā apstrādājamā priekšmeta apakšpusē redzamās zāga asmens zobu daļas augstumam jābūt mazākam par pilnu asmens zobu augstumu.
d) Neturiet zāgējamo priekšmetu ar roku un nebalstiet to ar kāju. lestipriniet zāgējamo priekšmetu stabilā turētājierīcē. Ir ñoti svarīgi, lai zāgējamais priekšmets tiktu labi nostiprināts, jo tādā gadījumā tiek minimizēta ķermeņa daļu saskaršanās iespēja ar rotējošo zāga asmeni, kā arī zāga asmens iestrēgšanas un kontroles zaudēšanas iespēja.
e) Ja darbinstruments var skart slēptu elektropārvades līniju vai instrumenta elektrokabeli, darba laikā turiet elektroinstrumentu aiz izolētajiem rokturiem, nepieskaroties metāla daļām. Darbinstrumentam skarot spriegumnesošu elektrotīkla vadu, spriegums nonāk arī uz elektroinstrumenta metāla daļām un var būt par cēloni elektriskajam triecienam.
f) Veicot garenzāgēšanu, lietojiet paralēlo vadotni vai izmantojiet kā vadotni priekšmeta taisno malu. Tas palielina zāgēšanas precizitāti un samazina zāga asmens iestrēgšanas iespējamību.
g) Lietojiet pareiza izmēra zāga asmeni ar piemērotas formas centrālo atvērumu (piemēram, zvaigznes veida vai apa|u). Zāga asmeni, kas neatbilst stiprinošo elementu formai, necentrējas uz darbvārpstas un var novest pie kontroles zaudēšanas pār zāgēšanas procesu.
h) Neizmantojiet nolietotas vai bojātas zāga asmens starplikas vai noturuzgriežnus. Šīs detaļas ir īpaši paredzētas ripzāga asmeņiem, lai nodrošinātu optimālu darba kvalitāti un drošību.
2) ATSITIENS - CĚLONI UN NOTEIKUMI NOVĚRŠANAI

- Par atsitienu sauc negaidītu ripzāga reakciju, tā asmenim iestrēgstot apstrādājamajā materiālā vai novirzoties no zāgējuma līnijas, kā rezultātā instruments strauji pārvietojas augšup no apstrādājamā priekšmeta darba veicēja virzienā

- Ja, zāgējumam aizveroties, zāga asmens tiek stingri iespiests, tas pēkšni apstājas, kā rezultātā elektrodzinēja radītais reaktīvais spēks liek instrumentam strauji pārvietoties darba veicēja virzienā

- Ja zāgēšanas laikā zāga asmens noliecas sānu virzienā vai novirzās no zāgējuma līnijas, tā aizmugurējās malas zobi var iestrēgt zāgējamā kokmateriāla virskārtā, liekot asmenim izrauties no zāgējuma vietas un pārvietoties darba veicēja virzienā

- Atsitiens parasti rodas instrumenta nepareizas lietošanas rezultātā un no tā var izvairīties, ievērojot šādus noteikumus

a) Stingri turiet instrumentu ar abām rokām, satverot to tādā veidā, lai izturētu atsitiena reaktīvā spēka iedarbību. Pie tam nestāviet uz vienas līnijas ar zāga asmeni, bet gan vienā vai otrā pusē no tā. Atsitiens var izraisīt pēkšņu zāga pārvietošanos darba veicēja virzienā, taču, veicot vajadzīgos piesardzības pasākumus, atsitiena reaktīvā spēka iedarbību iespējams kontrolēt.

b) Ja zāga asmens iestrēgst vai arī zāgēšana tiek pārtraukta kādu citu iemeslu dēļ, atlaidiet ripzāga ieslēdzēju un turpiniet turēt instrumentu nekustīgi,

līdz zāga asmens pilnīgi apstājas. Nekādā gadījumā neizņemiet instrumenta asmeni no zāgējuma un nevelciet ripzāgi atpakal, kamēr zāga asmens vēl atrodas kustībā, jo tas var izsaukt atsitienu.

Noskaidrojiet zāga asmens iestrēgšanas iemeslus un veiciet pasākumus to novēršanai. Izvairieties no tādu priekšmetu zāgēšanas, kuros atrodas naglas vai skrūves.

c) Atkārtoti ieslēdzot ripzāgi laikā, kad tā asmens atrodas apstrādājamajā priekšmetā, centieties turēt asmeni zāgējuma škēluma vidū un pārbaudiet, vai tā zobi nav iespiedušies zāgējamajā materiālā. Ja zāga asmens ir iestrēdzis, tad, ieslēdzot instrumentu, tā asmens var strauji pārvietoties augšup no apstrādājamā priekšmeta, izraisot atsitienu.
d) Lai izvairītos no zāga asmens iestrēgšanas un atsitiena, zāgējot liela izmēra paneļus, tie ir jāatbalsta. Liela izmēra paneli zem sava svara mēdz ieliekties, tāpēc balsti jānovieto paneļa abos sānos tuvu zāgējuma līnijai un pie paneļa malas.
e) Neizmantojiet neasus vai bojātus asmeņus. Neuzasināti vai nepareizi iestiprināti asmeņi veido šauru zāgējuma škēlumu, kas var izsaukt pastiprinātu berzi, asmens iestrēgšanu un zāga atsitienu.
f) Pirms darba uzsākšanas stingri pievelciet zāgēšanas dziluma un zāgēšanas leŋka iestādījumu fiksējošās sviras. Ja zāgēšanas laikā izmainās zāga asmens stāvokla iestādījumi, tas var izsaukt asmens iestrēgšanu un zāga atsitienu.
g) levērojiet īpašu piesardzību, veicot iezāgēšanu ar asmens iegremdēšanu sienās vai citos skatienam slēptos objektos. legremdētais zāga asmens zāgēšanas laikā var iestrēgt slēptajā objektā, kā rezultātā var notikt atsitiens.
3) APAKŠEJÄ AIZSARGPÄRSEGA FUNKCIONEŠANA
a) Ik reizi pirms darba uzsākšanas pārbaudiet, vai zāga asmens apakšējais aizsargs pilnībā aizveras. Nestrādājiet ar ripzāgi, ja tā asmens apakšējais aizsargs nespēj brīvi pārvietoties un neaizveras uzreiz. Nemēginiet nofiksēt ripzāga apakšējo asmens aizsargu atvērtā stāvoklī. Ja ripzāgis nejauši nokrīt, asmens apakšējais aizsargs var saliekties. Šādā gadījumā atvienojiet instrumentu no elektrotīkla, ar speciāla ivelkošā roktura palīdzību paceliet asmens apakšējo aizsargu un pārbaudiet, vai tas spēj brīvi pārvietoties un neskar asmeni vai kādu citu instrumenta daļu. Pārbaude jāveic pie visiem zāgēšanas dziluma un lenķa iestādījumiem.
b) Pārbaudiet asmens apakšējā aizsarga atsperes darbību. Ja aizsargs vai tā atspere nedarbojas pareizi, pirms darba uzsākšanas jāveic to apkope. Zāga asmens apakšējā aizsarga brīva pārvietošanās var tikt traucēta kāda bojājuma, gumijas nosēdumu vai sakrājušos netīrumu dēļ.
c) Zāga asmens apakšējo aizsargu ir pieļaujams atvērt ar roku tikai tad, kad tiek veikti tādi speciālie zāgējumi, kā zāgēšana ar asmens iegremdēšanu vai salikto zāgējumu veidošana. Šādos gadījumos ar ivelkošā roktura palīdzību atveriet asmens apakšējo aizsargu un, ripzāga asmenim ieejot apstrādājamajā materiālā, tūlīt to nolaidiet. Veicot visus pārējos zāgējumus, asmens apakšējam aizsargam jādarbojas automātiski.

d) Pirms ripzāga novietošanas uz darbgalda vai grīdas raugieties, lai asmens apakšējais aizsargs nosegtu asmeni. Nenosegts asmens, kas pēc inerces vēl rotē, var likt ripzāgim pārvietoties atpakalvirzienā, sagriežot visu, kas gadās tam celā. Atcerieties, ka pēc instrumenta izslēgšanas zāga asmens vēl kādu laiku turpina rotēt.

VISPĀRĒJIE DROŠĪBAS NOTEIKUMI

- Šo instrumentu nedrīkst izmantot personas, kas jaunākas par 16 gadiem

- Šis ripzāgis nav paredzēts mitru priekšmetu zāgēšanai

- Pirms instrumenta regulēšanas vai piederumu nomaiņas atvienojiet to no barojošā elektrotīkla

- Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis; tā nomainu drīkst veikt tikai pieredzējis speciālists

- Neapstrādājiet materiālus, kas satur azbestu (azbestam piemīt kancerogēnas īpašības)

- Materiāla (piemēram, svinu saturošas krāsas, dažu koka škirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare ar putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas un/vai elpošanas celu saslimšanas operatoram vai klātesošajiem); izmantojiet putekļu masku un putekļsūcēju, ja to iespējams pievienot

- Dažu veidu putekli ir klasificēti kā kancerogēni (piemēram, ozola vai dižskābarža putekli), jo īpaši apvienojumā ar koksnes kondicionēšanas piedevām; izmantojiet puteklu masku un puteklsūcēju, ja to iespējams pievienot

- levērojiet ar putekļu savākšanu saistītos nacionālos noteikumus, kas attiecas uz apstrādājamajiem materiāliem

- Lietojiet ripzāgim piemērotu zāgēšanas galdu, kas apgādāts ar drošības slēdzi; tas novērš instrumenta patvalīgu ieslēgšanos, atjaunojoties barojošā sprieguma padevei

- Lietojiet tikai tādu zāgēšanas galdu, kas apgādāts ar škēlējnazi

PAPILDPIEDERUMI

- SKIL garantē instrumenta nevainojamu darbību tikai tad, ja tiek lietoti pareizi izvēlēti papildpiederumi, kas iegādāti pie SKIL oficiālā izplatītāja

- Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais darbības ātrums ir vismaz tikpat liels, kā instrumenta maksimālais brīvgaitas ātrums

- Neiestipriniet zāgī asmenus, kas izgatavoti no ātrgriezējtērauda (HSS)

- Neiestipriniet ripzāgī slīpēšanas vai griešanas diskus

PIRMS DARBA UZSĀKŠANAS

- Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz instrumenta marķējuma plāksnītes, atbilst padeves spriegumam elektrotīklā (230V vai 240V spriegumam paredzētie instrumenti var darboties arī no 220V elektrotīkla)

- Izvairieties no instrumenta bojājumiem, ko var radīt apstrādājamajā priekšmetā esošās skrūves, naglas vai citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet apstrādājamo materiālu no šādiem priekšmetiem

- Pirms zāgēšanas nodrošiniet, lai zāgējuma trase no abām zāgējamā priekšmeta pusēm tiktu atbrīvota no jebkāda veida škēršliem

- Nostipriniet apstrādājamo detaļu (to ir drošāk nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

- Ar piemērota metālmeklētāja palīdzību pārbaudiet, vai apstrādes vietu neškērso slēptas elektropārvades līnijas, kā arī gāzes vai ūdens caurules; šaubu gadījumā griezieties vietējā komunālās saimniecības iestādē (darbinstrumentam skarot elektrotīkla fāzes līniju, var izcelties ugunsgrēks un strādājošais var saņemt elektrisko triecienu; gāzes vada bojājums var izraisīt sprādzienu; darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības un strādājošais var saņemt elektrisko triecienu)

- Lietojiet pilnīgi attītus un drošus pagarinātājkabelus, kas paredzēti 16 A strāvai

DARBA LAIKĀ

• Darba laikā instrumenta radītā trokšņa līmenis var pārsniegt 85 dB(A); lietojiet ausu aizsargus
• Nelietojiet ripzāgi, ja uz tā nav nostiprināti visi paredzētie asmens aizsargi
• Nezāgējiet loti mazus priekšmetus
• Nestrādājiet ar ripzāgi, turot to virs galvas
• Ja iestrēgst ripzāga asmens vai notiek jebkura cita mehāniska vai elektriska rakstura klūme, nekavējoties izslēdziet instrumentu un atvienojiet to no barojošā elektrotīkla
• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts instrumenta elektrokabelis, nepieskarieties tam, bet nekavējoties atvienojiet elektrokabela kontaktdakšu no barojošā elektrotīkla

PĒC DARBA PABEIGŠANAS

• Pirms instrumenta novietošanas izslēdziet tā elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas instrumenta kustīgās daļas
• Pēc ripzāga izslēgšanas nemēginiet nobremzēt zāga asmeni, izdarot uz to spiedienu sānu virzienā

DARBS

• Zāga asmens iestiprināšana ③

! atvienojiet instrumentu no elektrotikla

- nospiediet instrumenta darbvārpstas fiksējošo pogu A un, turot to nospiestu, ar uzgriežnu atslēgas C palīdzību izskrūvējiet zāga asmens stiprinošo skrūvi B

! darbvārpstas fiksējošo pogu A drīkst nospiest tikai tad, kad instruments atrodas miera stāvoklī

• atlaidiet fiksējošo pogu A
• nonemiet paplāksni D
• lietojot sviru F, atveriet apakšējo asmens aizsargu E un, noturot to atvērtu, ievietojiet zāga asmeni, sekojot, lai zāga asmens zobu vērsums un uz zāga asmens attēlotās bultas virziens sakristu ar bultas virzienu, kas attēlota uz ripzāga asmens apakšējā aizsarga
• atbrīvojiet apakšējo asmens aizsargu E
• novietojiet paplāksni D uz zāga asmens

! nodrošiniet, lai abu paplākšņu noturvirsmas G būtu nevainojami tīras un būtu vērstas pret zāga asmeni

• nospiediet instrumenta darbvārpstas fiksējošo pogu A un, turot to nospiestu, ar pirkstiem pieskrūvējiet stiprinošo skrūvi un tad pievelciet to ar zāga asmens uzgriežņu atslēgu par 1/8 no pilna apgrieziena (šādi tiek panākta paplākšņu noturvirsmu izslīdēšana gadījumā, ja iestrēgst zāga asmens, novēršot elektrodzinēja pārslodzi un iespējamo zāga atsitienu)

• atlaidiet fiksējošo pogu A

• Zāgēšanas dziļuma iestādīšana (robežās no 0 līdz 65 mm) ④

• lai nodrošinātu optimālu apstrādes kvalitāti, asmens nedrīkst iziet caur zāgējamo priekšmetu vairāk, kā par 3 mm
• nedaudz atskrūvējiet spārnskrūvi H
• paceļot/nolaižot zāga pamatni J, iestādiet vēlamo zāgēšanas dzilumu atbilstoši indikatora K rādījumiem uz skalas
• pievelciet spärnskrūvi H
• Zāgēšanas lenka iestādīšana (robežās no 0° līdz 45°) ⑤
• nedaudz atskrūvējiet spārnskrūvi L
• noliecot instrumentu sānu virzienā, uzstādiet vēlamo zāgēšanas leŋki atbilstoši indikatora M rādījumiem uz skalas
• pievelciet spärnskrūvi L
  ! veidojot slīpos zāgējumus, zāgēšanas dziļums neatbilst uz zāgēšanas dziļuma skalas nolasāmajai vērtībai
• Zāga asmens perpendikularitātes pārbaude attiecībā pret ripzāga pamatni ⑤
• iestādiet maksimālo zāgēšanas dzilumu un nostipriniet ripzāga pamatni J šajā stāvoklī ④
• iestādiet zāgēšanas leŋki 0° un nostipriniet ripzāga pamatni
• ar stūreņa palīdzību pārbaudiet zāga asmens perpendikularitāti attiecībā pret ripzāga pamatnes apakšējo virsmu
  • Zāgējuma līnijas indikators N ⑥
• kalpo, lai atvieglotu instrumenta vadīšanu pa iepriekš iezīmētu zāgējuma līniju
• veidojot taisnos zāgējumus ar lenki 0° un slīpos zāgējumus ar lenki 45°, vadieties pēc atbilstošā zāgējuma līnijas viziera ierobojuma
  ! zāgēšanas laikā ripzāga pamatnes paplašinātajai dalai jāatrodas uz zāgējamā priekšmeta atbalstītās dalas
  ! zāgējuma platumu nosaka nevis zāga asmens korpusa biezums, bet gan tā zobu izvērsuma platums
  ! lai pārbaudītu realās zāgējuma līnijas atbilstību iepriekš iezīmētajai, pirms darba vienmēr veiciet izmēginājuma zāgējumus
• Puteklu uzsūkšana
• pievienojiet puteklsūcēju instrumenta savienotājam P ⑦
  ! darba laikā vadiet ripzāgi tā, lai puteklsūcēja caurule netraucētu apakšējā asmens aizsarga pārvietošanos vai zāgēšanas procesu
• drīkst lietot ari putekļu savācējmaisu (SKIL piederums 2610387402)
• Instrumenta darbināšana ⑦
• pievienojiet ripzāga elektrokabeli barojošajam elektrotīklam
• darba laikā stingri turiet ripzāgi ar abām rokām aiz rokturiem Q un R
• uzsākot zāgēšanu, novietojiet instrumenta pamatnes priekšējo daļu uz zāgējamā priekšmeta virsmas
  ! nodrošiniet, lai pirms ripzāga ieslēgšanas asmens zobi nepieskartos zāgējamajam priekšmetam

- ieslēdziet instrumentu, vispirms nospiežot pogu S (= drošības slēdzis bez fiksācijas) un pēc tam nospiežot ieslēdzēja taustiņu T

! kontaktējiet instrumenta asmeni ar zāgējamo priekšmetu tikai pēc tam, kad tā asmens griešanās ātrums ir sasniedzis nominālo vērtību

- ripzāga apakšējais asmens aizsargs E atveras automātiski, asmenim ieejot zāgējamajā priekšmetā (asmens aizsargs jāatver ar sviras F palīdzību tikai īpašos gadījumos, piemēram, veicot zāgēšanu ar asmens iegremdēšanu)

! nemēginiet darbinstrumentam piemērot spēku (piemērojiet vieglu un nepārtrauktu spiedienu, lai izvairītos no asmens galu pārkaršanas, vai, ja tiek griezta plastmasa, no plastmasas materiāla kušanas)

! darba laikā vienmēr turiet instrumentu aiz pelēkās krāsas noturvirsmas(ām)

- darba operācijas beigās, izslēdziet instrumentu, atbrīvojot ieslēdzēja taustiņu T

! pirms instrumenta pacelšanas no zāgējamā priekšmeta nogaidiet, līdz tā asmens pilnīgi apstājas

PRAKTISKI PADOMI

- Lai novērstu zāgējamā priekšmeta virsmas plaisāšanu, to ieteicams novietot tā, lai priekšmeta dekoratīvā puse (virspuse) būtu vērsta lejup

- Lietojiet tikai asus zāga asmenus, kuru tips atbilst zāgējamā materiāla īpašībām un apstrādes veidam ⑧

- zāgējuma kvalitāti iespējams uzlabot, lietojot zāga asmeni ar palielinātu zobu skaitu

- zāga asmeni ar cietmetāla zobiem saglabā darbam nepieciešamo asumu līdz 30 reizēm ilgāk, nekā parastā tipa zāga asmeni

- Paralēlā vadotne V ⑨

- ir paredzēta precīzu zāgējumu veidošanai paralēli zāgējamā priekšmeta malai

- ir nostiprināma jebkurā instrumenta pusē

Paralēlās vadotnes stāvokla regulēšana

- nedaudz atskrūvējiet spārnskrūvi W

- noregulējiet vēlamo zāgēšanas platumu, izmantojot paralēlās vadotnes skalu (izmantojiet zāgējuma līnijas indikatoru N kā atsauci 0 punktam)

- pievelciet spärnskrūvi W

• Zāgēšana ar asmens iegremdēšanu ⑩

- iestādiet vēlamo zāgēšanas dzilumu

- nolieciet instrumentu uz priekšu; indikatoram N jāsakrīt ar zāgējuma trasi, kas atzīmēta uz zāgējamā priekšmeta virsmas

- lietojot sviru F, atveriet apakšējo asmens aizsargu E

- ieslēdziet ripzāgi un tuviniet tā rotējošo asmeni zāgējamā priekšmeta virsmai, laižot lejup instrumenta aizmugurējo daļu un izmantojot tā priekšējo daļu kā atbalsta punktu

- pakāpeniski iegremdējiet ripzāga asmeni zāgējamajā priekšmetā un vienlaikus sāciet virzīt instrumentu uz priekšu zāgējuma virzienā

- ripzāga asmenim ieejot apstrādājamajā materiālā, atlaidiet sviru F

! nekad nevelciet instrumentu atpakalvirzienā

• Liela izmēra panelu zāgēšana ⑪

- atbalstiet priekšmetu zāgējuma vietas tuvumā, novietojot to uz grīdas vai darbgalda

! iestādiet vēlamo zāgēšanas dzilumu ar tādu aprēkinu, lai asmens izietu cauri zāgējamajam priekšmetam, bet neskartu virsmu, uz kuras balstās apstrādājamais priekšmets

- gadījumā, ja taisna zāgējuma veidošanai nav iespējams izmantot paralēlo vadotni, pienaglojiet vai citādi nostipriniet uz zāgējamā priekšmeta virsmas plakanu koka līsti, ko zāgēšanas laikā izmantojiet kā vadotni, virzot gar to ripzāga pamatnes labo malu

- Uzturiet tīru instrumentu un elektrokabeli (īpaši ventilācijas atveres)

! pirms instrumenta tīrīšanas atvienojiet to no elektrotikla

• Pēc ripzāga lietošanas nekavējoties attīriet tā asmeni (īpaši no svekiem un līmes paliekām)
• Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā
• nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skilmasters.com)

APKÄRTËJÄS VIDES AIZSARDZİBA

- Neizmetiet elektroiekārtas, piederumus un iesainojuma materiālus sadzīves atkritumos (tikai ES valstīm)

• saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā
• īpašs simbols ⑫ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā

ATBILSTĪBAS DEKLARĀCIJA Ć

• Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst standartiem vai standartizācijas dokumentiem EN 60745, EN 61000, EN 55014 un ir saskaņā ar direktīvām 2004/108/EK, 2006/42/EK, 2011/65/ES
• Tehniskā dokumentācija no: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Saskaņā ar standartu EN 60745 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir 99 dB(A) un skaņas jaudas līmenis ir 110 dB(A) (pie tipiskās izkliedes 3 dB), un vibrācijas paātrinājums ir 2,7 m/s² (roku-delnu metode; izkliede K = 1,5 m/s²)

• Vibrācijas līmenis ir noteikts, izmantojot standartā EN 60745 paredzēto procedūru; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērkiem

• instrumenta izmantošana citiem mērkiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt kopējo vibrācijas iedarbības pakāpi

• laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču darbs ar to nenotiek, var ievērojami samazināt kopējo vibrācijas iedarbības pakāpi

! pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un tā piederumu tehnisko apkopi, novēršot roku atdzišanu un pareizi organizējot darbu

Diskinis pjūklas 5065

IVADAS
