NAVODILA ZA UPORABO 5065 MA SKIL

• Sečivo testere očistite neposredno posle upotrebe (posebno od smole i lepka)

Krožnažaga 5065 UVOD

• To orodje je namenjeno za vzdolžno in prečno rezanje lesa, tako za ravne reze, kot pod kotom do 45°; z uporabo ustreznih žaginih listov pa tudi za neželezne kovine, lahke gradbene materiale in plastične mase

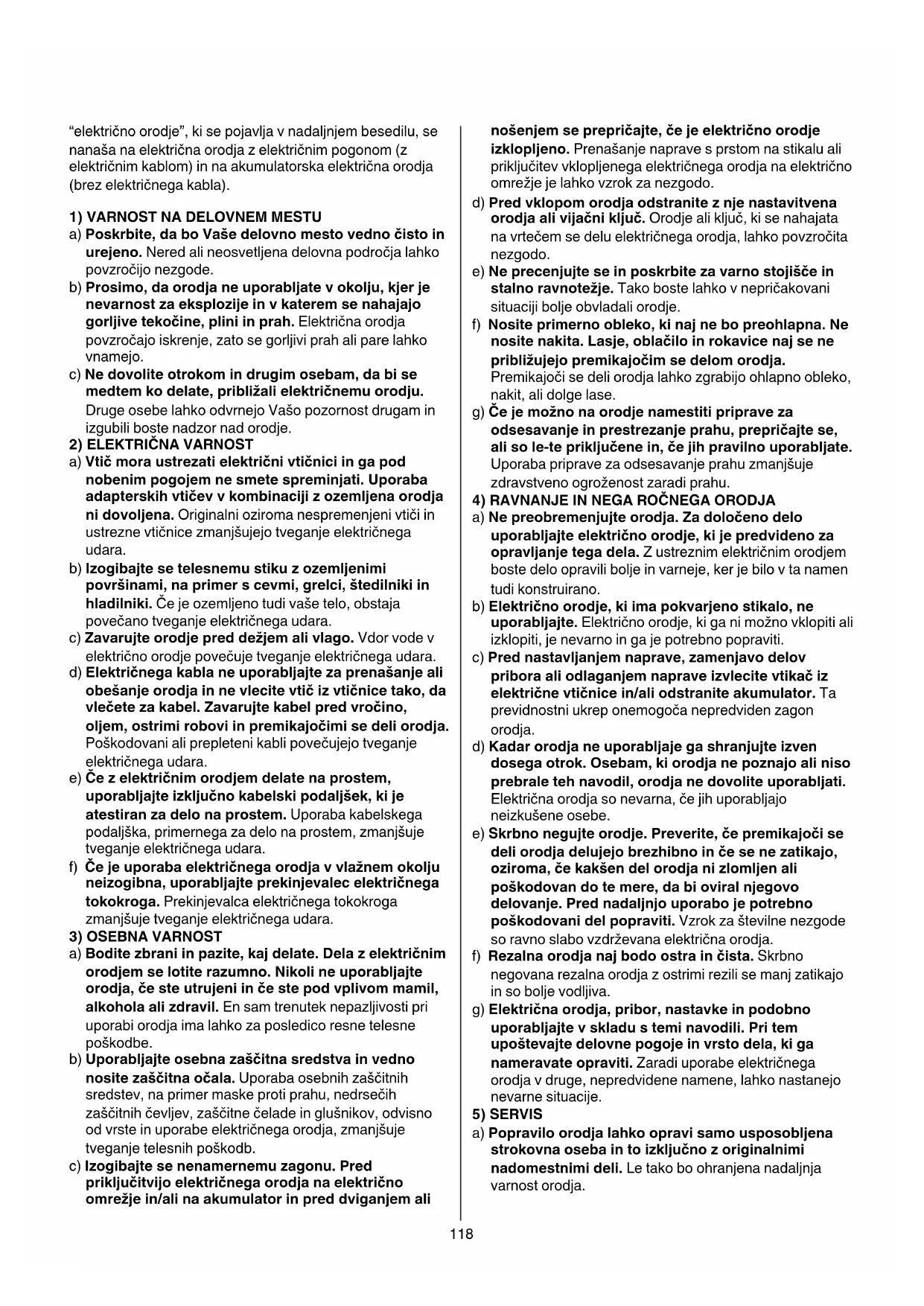

OPOZORILO! Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, kerjihbostevprihodnješepotrebovali. Pojem118 “električno orodje”, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite,daboVašedelovnomestovednočistoin urejeno. Nered ali neosvetljena delovna področja lahko povzročijo nezgode. b) Prosimo, da orodja ne uporabljate v okolju, kjer je nevarnost za eksplozije in v katerem se nahajajo gorljivetekočine,pliniinprah. Električna orodja povzročajo iskrenje, zato se gorljivi prah ali pare lahko vnamejo. c) Ne dovolite otrokom in drugim osebam, da bi se medtemkodelate,približalielektričnemuorodju. Druge osebe lahko odvrnejo Vašo pozornost drugam in izgubili boste nadzor nad orodje. 2)ELEKTRIČNAVARNOST a) Vtičmoraustrezatielektričnivtičniciingapod nobenim pogojem ne smete spreminjati. Uporaba adapterskihvtičevvkombinacijizozemljenaorodja ni dovoljena. Originalni oziroma nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami,naprimerscevmi,grelci,štedilnikiin hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara. c) Zavarujteorodjepreddežjemalivlago. Vdor vode v električno orodje povečuje tveganje električnega udara. d) Električnegakablaneuporabljajtezaprenašanjeali obešanjeorodjainnevlecitevtičizvtičnicetako,da vlečetezakabel.Zavarujtekabelpredvročino, oljem,ostrimiroboviinpremikajočimisedeliorodja. Poškodovani ali prepleteni kabli povečujejo tveganje električnega udara. e) Čezelektričnimorodjemdelatenaprostem, uporabljajteizključnokabelskipodaljšek,kije atestiran za delo na prostem. Uporaba kabelskega podaljška, primernega za delo na prostem, zmanjšuje tveganje električnega udara. f) Čejeuporabaelektričnegaorodjavvlažnemokolju neizogibna,uporabljajteprekinjevalecelektričnega tokokroga. Prekinjevalca električnega tokokroga zmanjšuje tveganje električnega udara.

a) Boditezbraniinpazite,kajdelate.Delazelektričnim orodjem se lotite razumno. Nikoli ne uporabljajte orodja,česteutrujeniinčestepodvplivommamil, alkohola ali zdravil. En sam trenutek nepazljivosti pri uporabi orodja ima lahko za posledico resne telesne poškodbe. b) Uporabljajteosebnazaščitnasredstvainvedno nositezaščitnaočala. Uporaba osebnih zaščitnih sredstev, na primer maske proti prahu, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Pred priključitvijoelektričnegaorodjanaelektrično omrežjein/alinaakumulatorinpreddviganjemali nošenjemseprepričajte,čejeelektričnoorodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Pred vklopom orodja odstranite z nje nastavitvena orodjaalivijačniključ. Orodje ali ključ, ki se nahajata na vrtečem se delu električnega orodja, lahko povzročita nezgodo. e) Neprecenjujteseinposkrbitezavarnostojiščein stalnoravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali orodje. f) Nosite primerno obleko, ki naj ne bo preohlapna. Ne nositenakita.Lasje,oblačiloinrokavicenajsene približujejopremikajočimsedelomorodja. Premikajoči se deli orodja lahko zgrabijo ohlapno obleko, nakit, ali dolge lase. g) Čejemožnonaorodjenamestitipripraveza odsesavanjeinprestrezanjeprahu,prepričajtese, alisole-tepriključenein,čejihpravilnouporabljate. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu. 4)RAVNANJEINNEGAROČNEGAORODJA a) Nepreobremenjujteorodja.Zadoločenodelo uporabljajteelektričnoorodje,kijepredvidenoza opravljanje tega dela. Z ustreznim električnim orodjem boste delo opravili bolje in varneje, ker je bilo v ta namen tudi konstruirano. b) Električnoorodje,kiimapokvarjenostikalo,ne uporabljajte. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem naprave, zamenjavo delov priboraaliodlaganjemnapraveizvlecitevtikačiz električnevtičnicein/aliodstraniteakumulator. Ta previdnostni ukrep onemogoča nepredviden zagon orodja. d) Kadar orodja ne uporabljaje ga shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Skrbnonegujteorodje.Preverite,čepremikajočise deliorodjadelujejobrezhibnoinčesenezatikajo, oziroma,čekakšendelorodjanizlomljenali poškodovandotemere,dabioviralnjegovo delovanje. Pred nadaljnjo uporabo je potrebno poškodovanidelpopraviti. Vzrok za številne nezgode so ravno slabo vzdrževana električna orodja. f) Rezalnaorodjanajbodoostrainčista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva. g) Električnaorodja,pribor,nastavkeinpodobno uporabljajte v skladu s temi navodili. Pri tem upoštevajtedelovnepogojeinvrstodela,kiga nameravate opraviti. Zaradi uporabe električnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.

a) Popravilo orodja lahko opravi samo usposobljena strokovnaosebaintoizključnozoriginalnimi nadomestnimi deli. Le tako bo ohranjena nadaljnja varnost orodja.119

NEVARNO:Nepribližujterokpodročjužaganjain žaginemulistu.Drugorokoimejtenadodatnem ročajualiohišjumotorja. Če boste žago držali z obema rokama, ju žagin list ne bo mogel poškodovati. b) Ne segajte pod obdelovanec. Pod obdelovancem vas gibljivi ščit ne more ščititi pred rezilom. c) Nastavite globino reza glede na obdelovanec. Izpod obdelovanca naj gleda manj kot cel zob rezila. d) Obdelovanec,kigaželitežagati,vnobenemprimeru nesmetedržatizrokoalinadnogo.Obdelovanec stabilizirajte v nasedu. Pomembno je, da obdelovanec dobro pritrdite in s tem zmanjšajte nevarnost, ki nastane s telesnim stikom, zaradi obtičanja žaginega lista ali zaradi izgube kontrole. e) Čeizvajatedela,prikaterihbilahkovstavnoorodje zadeloobskriteelektričnevodnikealioblastni omrežnikabel,držiteelektričnoorodjesamoza izoliraneročaje. Stik z vodnikom, ki je pod napetostjo, prenese napetost tudi na kovinske dele električnega orodja in povzroči električni udar. f) Pridaljšihrezihvednouporabitestranskovodilo. To izboljša natančnost reza in zmanjša možnost zaustavljanja rezila. g) Vednouporabljajtežaginelistepravevelikostiin primerne prijemalne odprtine (na primer zvezdaste ali okrogle). Žagini listi, ki se me prilegajo montažnim delom žage, se vrtijo neenakomerno in povzročijo izgubo nadzora. h) Nikolineuporabljajtepoškodovanihalineustreznih vijakovalipodložkzapritrjevanjerezila. Za optimalno delo in varnost uporabnika so podložke za vašo žago posebej konstruirane.

• Povratni sunek je nenadna reakcija na stisnjen, zavrt ali napačno obrnjen žagin list, ki povzroči nenadzorovan sunek žage iz obdelovanca navzgor proti uporabniku

• Če je žagin list stisnjen v obdelovancu ali pa se zaradi zapiranja reza na zadnji strani močno zagozdi vanj, se žagin list zaustavi, delujoč motor pa povzroči nenaden sunek proti uporabniku

• Če je žagin list pri rezanju zvit ali ni vzporeden z vodilom, se lahko zobje na zadnjem delu lista močno zarijejo na vrhnjo stran lesa kar povzroči dvig žaginega lista iz reza in sunek proti uporabniku

• Povratni sunek je posledica napačne uporabe orodja ali/ in nepravilne uporabe ali okoliščin; prepreči se lahko z naslednjimi primernimi varnostnimi ukrepi a) Čvrstodržitežagozobemarokamainspoložajem vašihrokpreprečitemočpovratnihsunkov.Položaj telesa naj bo na eni ali drugi strani rezila in ne na sredini linije reza. Povratni sunek bi lahko povzročil sunek žage nazaj, vendar je moč povratnih sunkov lahko nadzorovana s strani uporabnika z upoštevanjem varnostnih ukrepov. b) Kadar se rezilo zaustavlja ali kadar se rezanje iz kakršnegakolivzrokaprekinja,spustitegumbin nepremičnodržitežagovobdelovancudoklerse rezilonezaustavi.Nikolineposkušajteodmakniti žageizobdelovancaalipovlečižagonazajdoklerse rezilo vrti, ker lahko pride do povratnega sunka. Raziščite in odpravite vzroke zaustavljanja. Izogibajte se rezanju žebljev ali vijakov. c) Priponovnemzačetkurezanjapostavitereziložage v rez in preverite, da se zobje rezila ne dotikajo obdelovanca. Če se bo rezilo žage pri ponovnem začetku zaustavljalo, bo rezilo sililo navzgor iz obdelovanca ali pa bo prišlo do povratnega sunka. d) Podpritevečjeplošče,dazmanjšatenevarnost stiskanja ali povratnega sunka. Večje plošče se zaradi svoje teže povešajo. Podprtje mora biti pod ploščami na obeh straneh, blizu linije reza in blizu robu plošče. e) Neuporabljajtetopihalipoškodovanihrezil. Neostra in nepravilno nameščena rezila napravijo ozek rez, ki povzroča pretirano trenje, zaustavljanje in povratni sunek. f) Pred rezanjem morata biti vodili nastavitve globine rezainnaklonarezačvrstoinvarnopritrjeni. Če se nastavitev reza med delom premakne, to lahko povzroči zaustavljanje ali povratni sunek. g) Boditeposebejprevidniprižaganjuvobstoječe stenealiobmočja,kijihnevidite. Potopljen žagin list se lahko pri žaganju v skrite objekte zablokira in to lahko povzroči povratni sunek. 3)FUNKCIJAGIBLJIVEGAŠČITA a) Pred vsako uporabo preverite pravilno delovanje gibljivegaščita.Neuporabljajtežage,česegibljivi ščitnegibljeprostoalisetakojnevrnevosnovni položaj.Nikolinepripnitealiprivežitegibljiviščitv odprtempoložaju. Če žaga po nesreči pade, je gibljivi ščit lahko skrivljen. Izključite vtikač, dvignite gibljivi ščit s potegom ročice in se prepričajte, da se prosto giblje in se ne dotika rezila ali ostalih delov v celotnem območju njegovega pomika. b) Preveritedelovanjevzmetigibljivegaščita.Če gibljiviščitinvzmetnedelujetapravilno,jujepred uporabo potrebno popraviti. Gibljivi ščit se lahko giblje počasno tudi zaradi poškodovanih delov, smolnatih strdkov, ostankov malt. c) Gibljiviščitselahkoročnopremaknelepri posebnih rezih kot npr. potopnih rezih ali poravnalnihrezih.Dvignitegibljiviščitspotegom ročice-korezilozareževobdelovanec,gibljiviščit sprostite. Pri ostalih načinih žaganja naj gibljivi ščit deluje samodejno. d) Vednopazite,dagibljiviščitpokrijerezilopri postavljanjužagenadelovnomizoalitla. Nezaščiteno in vrteče se rezilo bo povzročilo poskakovanje žage in poškodbo vsega, kar je na njeni poti. Pazite na čas od izključitve orodja do zaustavitve rezila. SPLOŠNO

• Orodja naj ne bi uporabljale osebe mlajše od 16 let

• To orodje ni primerno za mokro rezanje

• Vednoizvleciteelektričnivtikačizvtičnicepreden spreminjate nastavitve ali menjate pribor

• Nikoli ne uporabljajte orodja, če je kabel poškodovan; okvaro naj odpravi strokovnjak

• Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja)120

• Prah materialov, kot so barve, ki vsebujejo svinec, nekatere vrste lesa, mineralov ali kovin so lahko škodljivi (ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih prisotnih povzroči alergijsko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljajte napravozaodsesavanjeprahu,kjerjele-tomožno priključiti

• Nekatere vrste prahu so klasificirane kot kancerogene (kot npr. prah hrasta in bukve) še posebno ob sočasni uporabi z dodatki za obdelavo lesa; nosite masko za prah in pri delu uporabljajte napravo za odsesavanjeprahu,kjerjele-tomožnopriključiti

• Upoštevajte nacionalne zahteve glede prahu za materiale katere želite obdelovati

• Uporabljajte delovne mize le z vgrajenim stikalom, ki ob prekinitvi električnega napajanja preprečuje samodejen start motorja

• Uporabljajte mize le z vgrajenim razpornim klinom PRIBOR

• SKIL zagotavlja brezhibno delovanje orodja le z uporabo pravega dodatnega pribora, ki ga dobite pri SKIL-ovih trgovcih

• Uporabljajte lahko dodatni pribor, katerega dovoljena hitrost je najmanj enaka največji hitrosti orodja

• Nikoli ne uporabljajte žaginih listov, ki so izdelani iz hitroreznega jekla (HSS)

• S tem orodjem nikoli ne uporabljajte brusilnih ali rezalnih plošč PRED UPORABO

• Vedno preverite, če je napetost omrežja enaka napetosti, ki je navedena na tablici orodja (orodje z nazivno napetostjo 230V ali 240V lahko priključite tudi na napetost 220V)

• Izogibajte se poškodb zaradi vijakov, žebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela

• Odstranite ovire nad in pod linijo reza že pred začetkom žaganja

• Zavarujte obdelovanec (obdelovanec stisnjen v prižemi ali primežu je bolj varen kot v roki)

• Zaiskanjeskritihelektričnih,plinskihinvodovodnih cevi uporabite primerne iskalne naprave (detektorje) ali se posvetujte z lokalnimi podjetji (stik z električnimi vodniki lahko povzroči požar ali električni udar; poškodbe plinovoda lahko povzročijo eksplozijo, vdor v vodovodno omrežje pa materialno škodo ali električni udar)

• Uporabljajte povsem iztegnjene in varne električne podaljške, z jakostjo 16 amperov MED UPORABO

• Med delom lahko nivo hrupa presega 85 dB(A); uporabljajte zaščito proti hrupu

• Nikoli ne uporabljajte orodja brez originalnega sistema zaščite

• Ne poskušajte žagati zelo majhnih kosov

• Ne uporabljajte orodja za dela nad glavo

• V primeru električnih ali mehanskih motenj takoj izključite orodje in izvlecite vtikač iz vtičnice

• Če je priključni kabel poškodovan ali se med delom pretrga se ga ne dotikajte, temveč takoj potegnite električni vtikač iz vtičnice PO UPORABI

• Ko orodje postavite vstran, izklopite motor in pazite, da se vsi premikajoči se deli orodja popolnoma zaustavijo

• Po izključitvi krožne žage, nikoli ne zavirajte vrtenja žaginega lista z bočno silo UPORABA

• Namestitev žaginega lista 3 ! izključitevtikač - pritisnite gumb za blokado vretena A in ga držite medtem, ko s ključem C odvijate vijak B ! gumb za blokado vretena A pritisnite, ko je orodje popolnoma zaustavljeno - sprostite gumb za blokado vretena A - odstranite prirobnico D - odprite gibljivi ščit E z vzvodom F in ga držite medtem, ko namestite žagin list; žagin list namestite tako, da zobje lista in na njem natisnjena puščica kažejo v isto smer kot puščica na gibljivem ščitu - sprostite gibljivi ščit E - namestite prirobnico D ! prepričajtese,dasonaležnepovršineprirobnic Gpopolnomačisteinobrnjeneprotilistu - pritisnite gumb za blokado vretena A in ga držite, medtem s ključem pritegnite vijak lista za 1/8 vrtljaja več kot z roko (to zagotavlja zdrs lista, če le ta naleti na premočno oviro; tako se zmanjša preobremenitev motorja in povratni sunek žage) - sprostite gumb za blokado vretena A

• Nastavitev globine reza (0-65 mm) 4 - za optimalno kvaliteten rez naj list žage ne sega iz obdelovanca več kot 3 mm - popustite gumb H - naravnajte/spustite podnožje J do nastavitve želene globine z uporabo skale K - pritrdite gumb H

• Nastavitev kota reza (0 - 45°) 5 - popustite gumb L - nagnite orodje do nastavitve želenega kota reza z uporabo skale M - pritrdite gumb L ! pripoševnemrezu,globinarezaneustreza označeniglobininaskali

• Preverjanje kota reza pri 90° 5 - nastavite in pritrdite podnožje J v položaj maksimalne globine reza 4 - naravnajte in pritrdite kot reza na 0° - s kotnikom preverite, če kot med žaginim listom in spodnjo stranjo podnožja ustreza 90°

• Indikator linije reza N 6 - pri vodenju orodja po črti reza na obdelovancu - indikator linije reza uporabite pri ravnih rezih (0°) ali poševnih rezih (45°) ! širšidelsanivodimopopodprtemdelu obdelovanca ! širinarezajedoločenasširinozobžaginegalista in ne z debelino telesa lista ! vedno najprej napravite poskusne reze za preverjanjedejanskečrtereza121

• Odsesavanje prahu - priključite sesalnik na stranski priključek P 7 ! cevsesalnikanesmenikolioviratigibljivegaščita ali samega rezanja - lahko je uporabljena tudi vrečka za prah (SKIL pribor 2610387402)

• Upravljanje orodja 7 - vključite vtikač v vtičnico - vedno čvrsto držite z eno roko ročaj Q in z drugo roko ročaj R - položite orodje s sprednjim delom podnožja na obdelovanec ! zagotovite,dasezobježaginegalistanedotikajo obdelovanca - orodje vključite tako, da najprej stisnete gumb S (varnostno stikalo, katero ne sme biti blokirano), nato pa pritisnite gumb T ! orodjenajdosežepolnohitrost,predenlistžage zareževobdelovanec - gibljivi ščit E se odpre samodejno, ko pričnemo z rezanjem (vzvod za dvig gibljivega ščita F uporabljajte le v izjemnih primerih rezanja - potopni rezi) ! z orodjem ne ravnajte nasilno (pritiskajte rahlo in neprekinjeno, da se izognete pregrevanju konic rezila, v primeru rezanja umetne mase pa tudi topljenju umetne mase) ! meddelomvednodržiteorodjezasivoobarvano mesto oprijema - po opravljenem rezu orodje izključimo s sprostitvijo stikala T ! prepričajtese,daježaginlistpopolnoma zaustavljen, preden orodje odmaknete iz obdelovanca UPORABNI NASVETI

• Vedno obrnite boljšo stran obdelovanca navzdol, da zagotovite minimalno trganje obdelovanca

• Uporabljajte le ostre žagine liste pravih tipov 8 - kvaliteta reza se izboljša z večjim številom zob lista - karbidne konice lista ostanejo ostre 30 krat dlje kot običajne konice

• Stransko vodilo V 9 - za izvedbo natančnih rezov vzdolž robu obdelovanca - na podnožje je lahko nameščeno z leve ali desne strani Nastavitev stranskega vodila - popustite vijak W - s pomočjo skale na vodilu izberite želeno širino reza (uporabite indikator linije reza N kot nično izhodiščno točko) - pritrdite vijak W

• Potopno rezanje 0 - nastavite želeno globino rezanja - nagnite orodje naprej, tako da je indikator linije reza N poravnan z označeno linijo reza na obdelovancu - odprite gibljivi ščit E z vzvodom F - tik preden žagin list približamo obdelovancu, vključimo orodje in postopoma spuščamo zadnji del žage; pri tem nam naslonjen prednji del žage služi kot tečaj - postopoma pomikamo orodje navzdol in tudi naprej - ko list doseže obdelovanec, sprostimo vzvod F ! orodja nikoli ne pomikamo vzvratno

• Rezanje večjih plošč ! - ploščo podprite blizu reza tako na tleh, mizi kot delovni mizi ! nastaviteglobinorezasamoskoziploščo,nepa tudi skozi podporo - v primeru, da stransko vodilo ne omogoča želene širine reza, pritrdite ali pribijte raven kos lesa na obdelovanec kot vodilo in uporabite desno stran podnožja za vodenje ob tem vodilu

VZDRŽEVANJE/SERVISIRANJE

• Priključni kabel in orodje naj bosta vedno čista (posebej še prezračevalne odprtine) ! izvlecitevtikačizvtičnicepredčiščenjem

• Po uporabi takoj očistite žagin list (posebno od smol in lepil)

• Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih električnih orodij - pošljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skilmasters.com) OKOLJE

• Električnegaorodja,priborainembalažene odstranjujteshišnimiodpadki (samo za države EU) - v skladu z Evropsko direktivo 2012/19/EG o odpadni električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu njihove življenjske dobe ločeno zbirati in jih predati v postopek okolju prijaznega recikliranja - ko je potrebno odstranjevanje, naj vas o načinu spomni simbol @

• Raven oddajanja vibracij je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 60745; uporabiti jo je mogoče za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni - uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdrževanimi nastavki lahko znatno poveča raven izpostavljenosti - čas, ko je orodje izklopljeno ali ko teče, vendar z njim ne delamo, lahko znatno zmanjša raven izpostavljenosti ! predposledicamivibracijsezaščititez vzdrževanjemorodjainpripadajočihnastavkov, tertako,dasovašeroketople,vašidelovnivzorci pa organizirani
