NAUDOJIMO INSTRUKCIJA 5065 MA SKIL

• Šiuo prietaisu galima atlikti išilginius ir skersinius pjūvius medienoje, pjaunant statmenai arba 45° kampu; naudojant atitinkamos paskirties pjūklo diskus galima pjauti ir spalvotuosius metalus, lengvas statybines medžiagas ir plastiką

• Perskaitykite ir išsaugokite šią naudojimo instrukciją 2 TECHNINĖSCHARAKTERISTIKOS1 SAUGA

BENDROSIOS DARBO SAUGOS INSTRUKCIJOS

DĖMESIO!Perskaitykitevisasšiassaugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokitešiassaugosnuorodasir reikalavimus,kadirateityjegalėtumėtejais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka “elektrinis įrankis” apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

1) DARBO VIETOS SAUGUMAS

a) Darbovietaturibūtišvariirtvarkinga. Netvarka ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. b) Nedirbkitetokiojeaplinkoje,kuryradegiųskysčių, dujųardulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. c) Dirbdamisuelektriniuįrankiuneleiskitešaliabūti žiūrovams,vaikamsirlankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.132

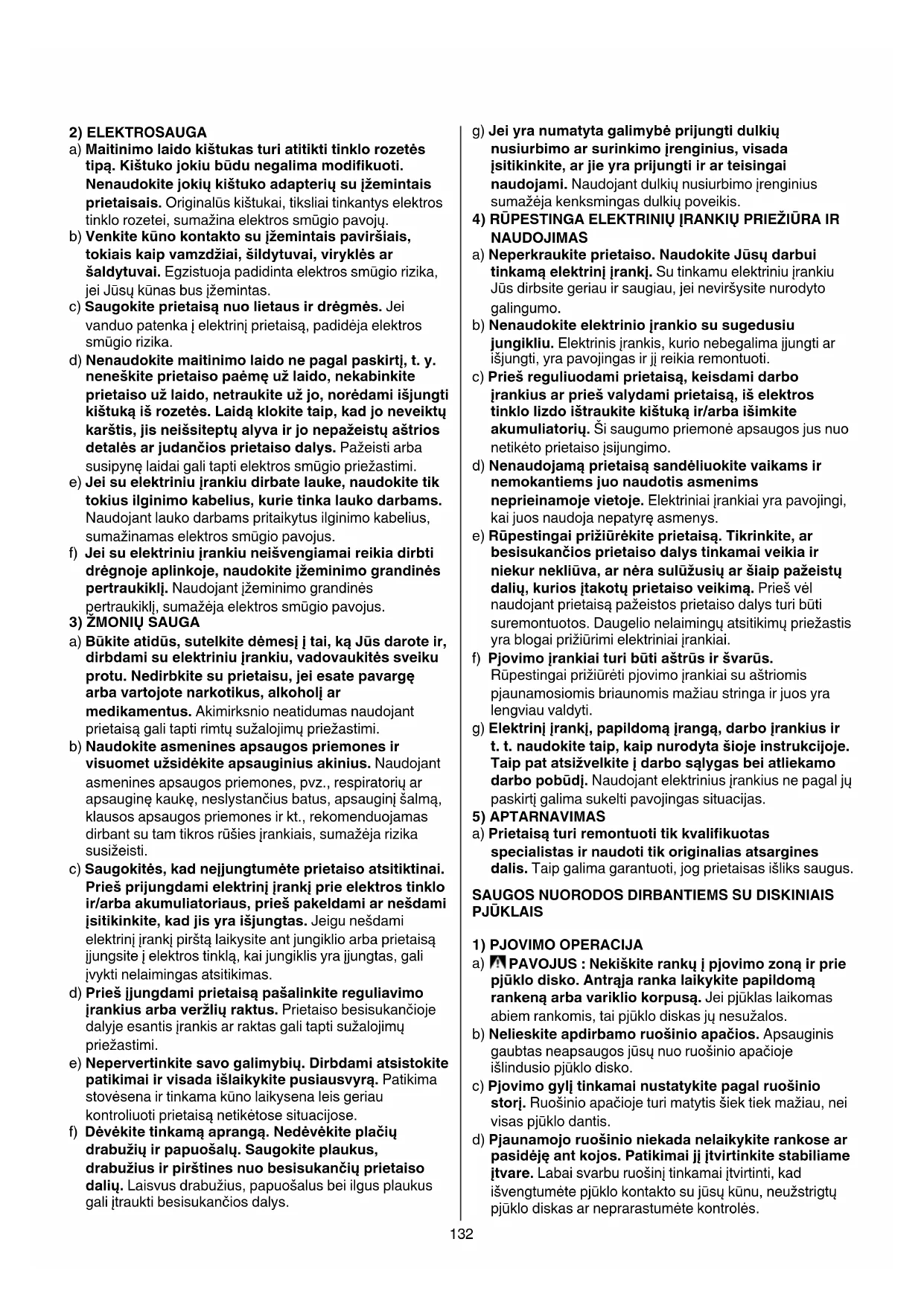

a) Maitinimolaidokištukasturiatitiktitinklorozetės tipą.Kištukojokiubūdunegalimamodifikuoti. Nenaudokitejokiųkištukoadapteriųsuįžemintais prietaisais. Originalūs kištukai, tiksliai tinkantys elektros tinklo rozetei, sumažina elektros smūgio pavojų. b) Venkitekūnokontaktosuįžemintaispaviršiais, tokiaiskaipvamzdžiai,šildytuvai,viryklėsar šaldytuvai. Egzistuoja padidinta elektros smūgio rizika, jei Jūsų kūnas bus įžemintas. c) Saugokiteprietaisąnuolietausirdrėgmės. Jei vanduo patenka į elektrinį prietaisą, padidėja elektros smūgio rizika. d) Nenaudokitemaitinimolaidonepagalpaskirtį,t.y. neneškiteprietaisopaėmęužlaido,nekabinkite prietaisoužlaido,netraukiteužjo,norėdamiišjungti kištukąišrozetės.Laidąklokitetaip,kadjoneveiktų karštis,jisneišsiteptųalyvairjonepažeistųaštrios detalėsarjudančiosprietaisodalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. e) Jeisuelektriniuįrankiudirbatelauke,naudokitetik tokius ilginimo kabelius, kurie tinka lauko darbams. Naudojant lauko darbams pritaikytus ilginimo kabelius, sumažinamas elektros smūgio pavojus. f) Jeisuelektriniuįrankiuneišvengiamaireikiadirbti drėgnojeaplinkoje,naudokiteįžeminimograndinės pertraukiklį. Naudojant įžeminimo grandinės pertraukiklį, sumažėja elektros smūgio pavojus. 3)ŽMONIŲSAUGA a) Būkiteatidūs,sutelkitedėmesįįtai,kąJūsdaroteir, dirbdamisuelektriniuįrankiu,vadovaukitėssveiku protu.Nedirbkitesuprietaisu,jeiesatepavargę arbavartojotenarkotikus,alkoholįar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi. b) Naudokite asmenines apsaugos priemones ir visuometužsidėkiteapsauginiusakinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas dirbant su tam tikros rūšies įrankiais, sumažėja rizika susižeisti. c) Saugokitės,kadneįjungtumėteprietaisoatsitiktinai. Priešprijungdamielektrinįįrankįprieelektrostinklo ir/arbaakumuliatoriaus,priešpakeldamiarnešdami įsitikinkite,kadjisyraišjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. d) Priešįjungdamiprietaisąpašalinkitereguliavimo įrankiusarbaveržliųraktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi. e) Nepervertinkitesavogalimybių.Dirbdamiatsistokite patikimaiirvisadaišlaikykitepusiausvyrą. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose. f) Dėvėkitetinkamąaprangą.Nedėvėkiteplačių drabužiųirpapuošalų.Saugokiteplaukus, drabužiusirpirštinesnuobesisukančiųprietaiso dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. g) Jeiyranumatytagalimybėprijungtidulkių nusiurbimoarsurinkimoįrenginius,visada įsitikinkite,arjieyraprijungtiirarteisingai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

4)RŪPESTINGAELEKTRINIŲĮRANKIŲPRIEŽIŪRAIR

NAUDOJIMAS a) Neperkraukiteprietaiso.NaudokiteJūsųdarbui tinkamąelektrinįįrankį. Su tinkamu elektriniu įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. b) Nenaudokiteelektrinioįrankiosusugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. c) Priešreguliuodamiprietaisą,keisdamidarbo įrankiusarpriešvalydamiprietaisą,išelektros tinklolizdoištraukitekištukąir/arbaišimkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo. d) Nenaudojamąprietaisąsandėliuokitevaikamsir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. e) Rūpestingaiprižiūrėkiteprietaisą.Tikrinkite,ar besisukančiosprietaisodalystinkamaiveikiair niekurnekliūva,arnėrasulūžusiųaršiaippažeistų dalių,kuriosįtakotųprietaisoveikimą. Prieš vėl naudojant prietaisą pažeistos prietaiso dalys turi būti suremontuotos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. f) Pjovimoįrankiaituribūtiaštrūsiršvarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. g) Elektrinįįrankį,papildomąįrangą,darboįrankiusir t.t.naudokitetaip,kaipnurodytašiojeinstrukcijoje. Taippatatsižvelkiteįdarbosąlygasbeiatliekamo darbopobūdį. Naudojant elektrinius įrankius ne pagal jų paskirtį galima sukelti pavojingas situacijas.

a) Prietaisąturiremontuotitikkvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

PAVOJUS:Nekiškiterankųįpjovimozonąirprie pjūklodisko.Antrąjarankalaikykitepapildomą rankenąarbavarikliokorpusą. Jei pjūklas laikomas abiem rankomis, tai pjūklo diskas jų nesužalos. b) Nelieskiteapdirbamoruošinioapačios. Apsauginis gaubtas neapsaugos jūsų nuo ruošinio apačioje išlindusio pjūklo disko. c) Pjovimogylįtinkamainustatykitepagalruošinio storį. Ruošinio apačioje turi matytis šiek tiek mažiau, nei visas pjūklo dantis. d) Pjaunamojoruošinioniekadanelaikykiterankosear pasidėjęantkojos.Patikimaijįįtvirtinkitestabiliame įtvare. Labai svarbu ruošinį tinkamai įtvirtinti, kad išvengtumėte pjūklo kontakto su jūsų kūnu, neužstrigtų pjūklo diskas ar neprarastumėte kontrolės.133 e) Jeiyratikimybė,jogdirbantdarboįrankisgali kliudytipaslėptąlaidą,elektrinįįrankįlaikykitetikuž izoliuotųrankenų. Dėl kontakto su laidininku, kuriuo teka el. srovė, elektrinio įrankio metalinėse dalyse gali atsirasti įtampa ir sukelti elektros smūgį. f) Atliekantišilginįpjūvįvisadanaudokitelygiagrečią atramąarbakreipiančiąjąliniuotę. Tuomet pjausite tiksliau ir sumažinsite pjūklo strigimo tikimybę. g) Naudokitetiktinkamodydžiopjūklodiskusirsu tinkamatvirtinimoanga(pvz.,žvaigždėsformos arba apvalia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamųjų dalių formos, sukasi ekscentriškai, todėl iškyla pavojus nesuvaldyti prietaiso. h) Niekadanenaudokitepažeistųarnetinkamųpjūklo diskotarpiniųpoveržliųirvaržtų. Pjūklo disko tarpinės poveržlės ir varžtai buvo sukonstruoti specialiai Jūsų pjūklui, kad būtų garantuotas optimalus rezultatas ir saugus darbas.

• Atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar blogai nukreipto pjūklo disko, kuomet pjūklas nekontroliuojamai iššoka iš ruošinio link naudotojo

• Jei pjūklo diskas yra per stipriai prispaudžiamas arba užspaudžiamas į apačią siaurėjančiame pjūvio plyšyje, jis sustoja, o veikiantis variklis tuomet staiga meta prietaisą atgal link naudotojo

• Jei pjaunant pjūklo diskas persikreipia ar yra neteisingai nukreipiamas, pjūklo disko užpakalinės briaunos dantys gali įsikabinti į medžio paviršių ir tuomet, pjūklo diskui išsilaisvinus iš plyšio, pjūklas atšoka naudotojo link

• Atatranka yra prietaiso netinkamo naudojimo ir/arba neteisingo valdymo ar naudojimo sąlygų rezultatas ir atitinkamos priemonės (žr. žemiau) leidžia jos išvengti a) Pjūkląvisadatvirtaisuspauskiteabiemrankomir rankaslaikykitetokiojepadėtyje,kadgalėtumėte įveiktiatatrankosjėgas.Jūsųkūnasturėtųbūtišalia pjūklodisko,betjokiubūdunevienojelinijojesu pjūklodisku. Dėl atatrankos pjūklas galėtų atšokti atgal, bet naudotojas gali kontroliuoti atatrankos jėgas, jei imsis atitinkamų priemonių. b) Jeipjūklodiskasužstringaarbajeidėlkokiosnors priežastiespjovimoprocesasyranutraukiamas, išjunkitejungiklįirpjūkląpalikiteruošinyje,kol pjūklodiskasvisiškaisustos.Niekadanebandykite pjūklodiskoištrauktiišruošinioarpjūklątraukti atgal,kolpjūklodiskasdarsukasi,nestaigali sąlygotiatatranką. Patikrinkite tai ir imkitės priemonių pjūklo disko strigimo priežastims pašalinti. Nepjaukite vinių ir varžtų. c) Vėlįjungdamipjūkląruošinyje,centruokitepjūklo diskąpjūvioplyšyjeirpatikrinkite,arpjūklodantys nėraįsikabinęįruošinį. Jei pjūklo diskas stringa, vėl įjungus pjūklą, jis gali iškilti į viršų arba gali atsirasti atatranka. d) Norėdamiminimizuotipjūklodiskoužsikirtimąar atatrankosgalimybę,didelesplokštesparemkite. Didelės plokštės dėl savo svorio išlinksta. Plokštė turi būti atremta iš abiejų pusių, t.y. šalia pjovimo linijos ir šalia plokštės krašto. e) Nenaudokiteneaštriųirpažeistųpjūklodiskų. Neaštrūs ar blogai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl atsiranda per didelė trintis, atatranka, stringa pjūklo diskas. f) Apsauginėrankenėlė,kuriareguliuojamaspjovimo gylisirpjūklodiskoposviriokampas,priešpjaunant turibūtitvirtaiirpatikimaiužveržta. Jei pjaunant keičiasi pjūklo disko padėtis, tai gali sąlygoti įstrigimą ir atatranką. g) Būkiteypačatsargūspjaudamisienosearkituose nepermatomuosepaviršiuose. “Panyrantis” į ruošinį pjūklo diskas pjaudamas paslėptus objektus gali įstrigti ir sukelti atatranką.

3) APATINIO APSAUGINIO GAUBTO FUNKCIJA

a) Prieškiekvienąnaudojimąpatikrinkite,arapatinis apsauginisgaubtastinkamaiužsidaro.Nenaudokite pjūklo,jeiapatinisapsauginisgaubtasnegalilaisvai judėtiirtuojauneužsidaro.Niekuometnebandykite užfiksuotiapatinioapsauginiogaubtoatidarytoje padėtyjekąnorstenįsprausdamiarjįpririšdami. Jei pjūklas netyčia nukrenta, dėl to gali įlinkti apatinis apsauginis gaubtas. Ištraukite kištuką iš elektros lizdo, naudodami pakėlimo rankeną atidarykite jį ir įsitikinkite, kad jis juda laisvai ir neliečia nei pjūklo disko, nei kurios nors kitos kokios dalies, kreipiant pjūklą įvairiais kampais ir nustatant įvairų pjovimo gylį. b) Patikrinkiteapatinioapsauginiogaubtospyruoklių veikimą.Jeiapatinisapsauginisgaubtasir spyruoklėsveikianetinkamai,priešnaudojimąjiems reikiaatliktitechninęprofilaktiką. Dėl pažeistų dalių, lipnių nuosėdų arba susikaupusių nešvarumų apatinis gaubtas gali sunkiau judėti. c) Apatinįapsauginįgaubtąrankiniubūduatidaryti galimatikatliekantspecialiuspjūvius,pvz., panardinantpjūkląruošinioviduryje.Apatinį apsauginįgaubtąpakelkiterankenėle,ir,kaitik pjūklodiskassulįsįruošinį,paleiskiteapatinį apsauginįgaubtą. Atliekant kitus pjovimo darbus apatinis apsauginis gaubtas atsidaro ir užsidaro savaime. d) Priešpadėdamipjūkląantpjovimostaloarant grindųvisadaįsitikinkite,kadapatinisapsauginis gaubtasapgaubiapjūklodiską. Jei apsauginis gaubtas neužsidaro, dėl besisukančio pjūklo disko pjūklas gali judėti atgal ir pjauti viską, kas pasitaiko jo kelyje. Turėkite omenyje, kad atleidus jungiklį turi praeiti šiek tiek laiko, kol pjūklo diskas visiškai sustoja. BENDROJI DALIS

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir daugiau metų

• Šis prietaisas netinka pjovimui šlapiuoju būdu

• Priešreguliuojantprietaisąarbakeičiantdarbo įrankius,ištraukitekištukąišel.tinklolizdo

• Prietaisą su pažeistu kabeliu naudoti draudžiama; jį turi pakeisti kvalifikuotas elektrikas

• Draudžiamaapdirbtimedžiagas,kuriųsudėtyjeyra asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (kontaktas su šiomis dulkėmis arba įkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir/arba kvėpavimo sistemos susirgimus); mūvėkite priešdulkinępuskaukęarbadirbdaminaudokite dulkiųištraukimoįrenginį,jeijįgalimaprijungti134

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ąžuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais priedais; mūvėkitepriešdulkinępuskaukęarba dirbdaminaudokitedulkiųištraukimoįrenginį,jeijį galima prijungti

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti

• Naudokite tik tokį pjovimo stalą, kuris aprūpintas jungikliu, apsaugančiu nuo netikėto pakartotino įsijungimo tuo atveju, kai nutrūksta ir vėl atsiranda elektros srovė

• Naudokite tik pjovimo stalą su integruotu skeliančiuoju peiliu PAPILDOMAĮRANGA

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik tuo atveju, jei naudojama tinkama papildoma įranga ir priedai, kuriuos galite įsigyti įgaliotųjų SKIL atstovų parduotuvėse

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus leistinas apsisukimų skaičius yra ne mažesnis, nei maksimalus Jūsų prietaiso sūkių skaičius

• Neleidžiama naudoti diskų iš aukštai legiruoto greitapjovio plieno (HSS)

• Nenaudokite abrazyvinių pjovimo diskų dirbdami su šiuo prietaisu PRIEŠEKSPLOATACIJĄ

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje (prietaisus su nurodyta įtampa 230V ir 240V galima jungti į 220V įtampos elektros tinklą)

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius varžtus, vinis ir pan; prieš pradėdami darbą juos pašalinkite

• Prieš pradėdami pjauti pašalinkite visas pjūvio linijoje esančias kliūtis tiek ruošinio viršuje, tiek ir apačioje

• Saugiailaikykitetvirtinamądirbinį (dirbinį, kuris segamas ar kalamas kabių kalimo įrankiais, saugiau laikyti spaustuvu nei ranka)

• Naudodamitamskirtuspaieškosprietaisus, patikrinkite,argręžimovietojenėrapaslėptų komunaliniųtinklųvamzdynų,arbapasikvieskiteį pagalbąvietiniuskomunaliniųpaslaugųtiekėjus (kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų; pažeidus dujotiekio vamzdį, gali įvykti sprogimas; pažeidus vandentiekio vamzdį, galima pridaryti daugybę nuostolių bei sukelti elektros smūgio pavojų)

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas 16 A elektros srovei EKSPLOATACIJA

• Darbo metu triukšmo lygis gali viršyti 85 dB(A); naudoti klausos apsaugos priemones

• Niekuomet nenaudokite prietaiso be originalios apsauginės įrangos

• Nemėginkite pjauti labai mažų ruošinių

• Nedirbkite su prietaisu iškėlę jį virš galvos

• Jeigu pjūklas užsiblokavo arba pajutote, kad prietaisas veikia ne taip, kaip visada, arba girdisi nebūdingi garsai, tuojau pat jį išjunkite ir ištraukite kištuką iš elektros tinklo lizdo

• Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina neliečiant kabelio tuojau pat ištraukti kištuką iš elektros tinklo lizdo PO EKSPLOATACIJOS

• Prieš padėdami prietaisą jį išjunkite ir palaukite, kol visos besisukančios jo dalys visiškai sustos

• Išjungus pjūklą, negalima stabdyti besisukančio disko šoniniu prispaudimu NAUDOJIMAS

• Pjūklo disko montavimas 3 ! ištraukitekištukąišelektroslizdo - suklio blokavimo mygtuką A paspauskite ir laikykite, kol disku raktu C išsuksite disko prispaudimo varžtą B ! suklioblokavimomygtukąAspauskitetik prietaisui sustojus - atleiskite suklio blokavimo mygtuką A - nuimkite flanšą D - rankenėle F atidarykite apatinį apsauginį gaubtą E ir laikykite atidarytą, kol montuokite pjūklo diską; žiūrėkite, kad rodyklių, esančių ant pjūklo disko ir ant pjūklo apatinio apsauginio gaubto, kryptys sutaptų - uždarykite apatinį apsauginį gaubtą E - uždėkite flanšą D ! pasirūpinkite,kadflanšoprispaudimo plokštumosGbūtųvisiškaišvariosirbūtų nukreiptosįpjūklodiskopusę - suklio blokavimo mygtuką A paspauskite ir laikykite, kol raktu užveršite disko prispaudimo varžtą iki galo, o po to atsuksite jį per 1/8 apsisukimo (užtikrina disko praslydimą, pjūklo dantims sutikus didelį pasipriešinimą; taip sumažėja variklio perkrova ir atatrankos pavojus) - atleiskite suklio blokavimo mygtuką A

• Pjovimo gylio reguliavimas (0-65 mm) 4 - optimali pjovimo kokybė pasiekiama tuomet, kai pjūklo diskas išsikiša ruošinio apačioje ne daugiau kaip per 3

- atlaisvinkite rankenėlę H - kojelę J pakelti arba nuleisti žemyn, pagal žymę K skalėje nustatyti norimą pjovimo gylį - vėl užveržkite rankenėlę H

• Pjovimo kampo nustatymas (0-45°) 5 - atlaisvinkite rankenėlę L - prietaisą paverskite norimu kampu, orientuodamiesi pagal žymeklio M padėtį skalėje - vėl užveržkite rankenėlę L ! atliekantįstrižuspjūvius,pavertuspjūklodiską kampu,gylioskalėjepažymėtospadalos neatitinka tikrojo pjovimo gylio

• 90° kampo patikrinimas 5 - kojelę J nustatyti į maksimalaus pjovimo gylio padėtį ir užfiksuoti 4 - pjovimo kampą nustatyti ties 0° padala ir užfiksuoti - kampainiu patikrinkite, ar yra 90° kampas tarp pjūklo disko ir atraminės plokštės apatinės plokštumos

• Pjūvio žymeklis N 6 - padeda tiksliai vesti prietaisą pagal ant ruošinio užbrėžtą liniją - tiesiam 0° arba įstrižam 45° pjūviui reikia naudoti atitinkamą žymeklio liniją135 ! didesnėatraminėsplokštumosdalisturigultiant paremtosruošiniodalies ! pjūvioplotispriklausonuopjūklodantųtako pločio,onenuodiskostorio ! norėdamisužinotitikrąjąpjūvioliniją,visuomet pirmiausiaiatlikitebandomąjįpjūvį

• Dulkių nusiurbimas - užmaukite nusiurbimo žarną ant adapterio P 7 ! pasirūpinkite,kadnusiurbimožarnanesudarytų kliūtiesapatiniamapsauginiamgaubtuiir netrukdytųdirbti - galima naudoti taip pat dulkių maišelį (SKIL papildoma įranga 2610387402)

• Prietaiso naudojimas 7 - Įjunkite kištuką į el. tinklo rozetę - visuomet laikykite viena ranka suėmę rankeną Q, o kita – rankeną R - uždėkite prietaisą atraminės plokštės priekine dalimi ant ruošinio ! žiūrėkite,kadpjūklodantysnesiremtųįruošinį - Įjunkite prietaisą, pirmiausiai nykščiu nuspausdami mygtuką S (apsauginis jungiklis, kurio negalima užfiksuoti), o po to nuspausdami jungiklį T ! pjūklodiskaspirmiausiaturipilnaiįsibėgėti,tik potojįgalimaglaustiprieruošinio - apatinis apsauginis gaubtas E atsidaro savaime, kuomet pjūklo diskas pjaunant sulenda į ruošinį (apatinį apsauginį gaubtą rankiniu būdu atidaryti galima tik atliekant specialius pjūvius, pvz., panardinant pjūklą ruošinio viduryje; atidarymui naudoti rankenėlę F) ! nespauskiteįrankio (kad neperkaistų pjūklo dantys ir, pjaustant plastiką, pastarasis nesilydytų, spauskite lengvai ir nuolat) ! dirbdamilaikykiteprietaisąužpilkosspalvos suėmimovietos(-ų) - užbaigę pjūvį, išjunkite prietaisą, atleisdami jungiklį T ! priešatitraukdamiprietaisąnuoruošinio įsitikinkite,kadpjūklodiskasvisiškaisustojo NAUDOJImO PAtARImAI

• Visuomet guldykite ruošinį gerąja puse į apačią, taip bus žymiai mažiau atplaišų

• Naudokite tik aštrius, tinkamos rūšies pjūklo diskus 8 - geresnė pjūvio kokybė gaunama naudojant pjūklo diskus su didesniu dantų skaičiumi - pjūklo diskai su kietlydinio plokštelėmis tarnauja iki 30 kartų ilgiau, nei įprastiniai pjūklo diskai

• Lygiagreti atrama V 9 - skirta tiksliems lygiagretiems pjūviams pagal ruošinio kraštą - galima iš abiejų pusių įstatyti į atraminę plokštę Lygiagrečios atramos nustatymas - atlaisvinti rankenėlę W - nustatyti norimą pjovimo plotį, naudojant lygiagrečią atramą (pjūvio žymeklį N naudokite kaip 0 orientyrą) - vėl priveržti rankenėlę W

• Įpjovos ruošinio viduryje, panardinant pjūklą 0 - nustatykite norimą pjovimo gylį - veskite įrankį pirmyn taip, kad pjūvio žymeklį N tiksliai atitiktų reikiamą pjūvio liniją, užbrėžtą ant ruošinio - rankenėle F atidarykite apatinį apsauginį gaubtą E - prieš pat pjūklo dantims prisiliečiant prie ruošinio įjunkite pjūklą ir, iš lėto nuleisdami galinę prietaiso dalį, įpjaukite ruošinį; priekinė atraminės plokštės dalis visą tą laiką turi būti atremta į ruošinį ir tarnauti kaip atramos taškas - lėtai įleidę pjūklo diską į ruošinį, po truputį pjūklą stumkite ir į priekį - kuomet atraminė plokštė visiškai priglus prie ruošinio, paleiskite rankenėlę F ! jokiubūdunetrauktipjūkloatgal

• Didelių plokščių pjaustymas ! - plokštę atremkite netoli pjūvio linijos, paguldę ją ant grindų, stalo ar varstoto ! pjovimogylįnustatykitetaip,kadperpjautumėte tikplokštę,betneįpjautumėteatramos,antkurios ji guli - jei lygiagrečios atramos nepakanka norimam pjovimo pločiui nustatyti, prie ruošinio pritvirtinkite tiesią medinę juostelę, kurią panaudokite kaip kreipiančiąją liniuotę; priglauskite prie jos dešinįjį atraminės plokštės kraštą ir stumkite prietaisą išilgai šios liniuotės

• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines angas) ! priešvalydamiištraukitekištukąišelektrostinklo lizdo

• Po pjovimo iš karto nuvalykite pjūklo diską (ypač nuo dervų bei lakų liekanų)

• Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių įrankių remonto dirbtuvėse - neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skilmasters.com) APLINkOSAUGA

• Nemeskiteelektriniųįrankių,papildomosįrangosir pakuotėsįbuitiniųatliekųkonteinerius (galioja tik ES valstybėms) - pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu - apie tai primins simbolis @, kai reikės išmesti atitarnavusį prietaisą AtItIktIES DEkLARACIJA

• Mes atsakingai pareiškiame, kad šis gaminys atitinka tokius standartus ir normatyvinius dokumentus: EN 60745, EN 61000, EN 55014 pagal reglamentų 2004/108/EB, 2006/42/EB, 2011/65/ES nuostatas136

• Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 60745 reikalavimus; keliamo triukšmo garso slėgio lygis siekia 99 dB(A) ir akustinio galingumo lygis 110 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos pagreitis rankos plaštakos srityje tipiniu atveju yra mažesnis, kaip 2,7 m/s² (paklaida K = 1,5 m/s²)

• Vibracijos sklaidos lygis išmatuotas pagal standarte EN 60745 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais - naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis - laikotarpiais, kai įrankis išjungtas arba yra įjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis ! apsisaugokite nuo vibracijos poveikio prižiūrėdamiįrankįirjopriedus,laikydamirankas šiltaiirderindamidarbociklussupertraukėlėmis
