HASZNÁLATI ÚTMUTATÓ RRT1600 RYOBI

– Mindig viseljen szemvédőt.

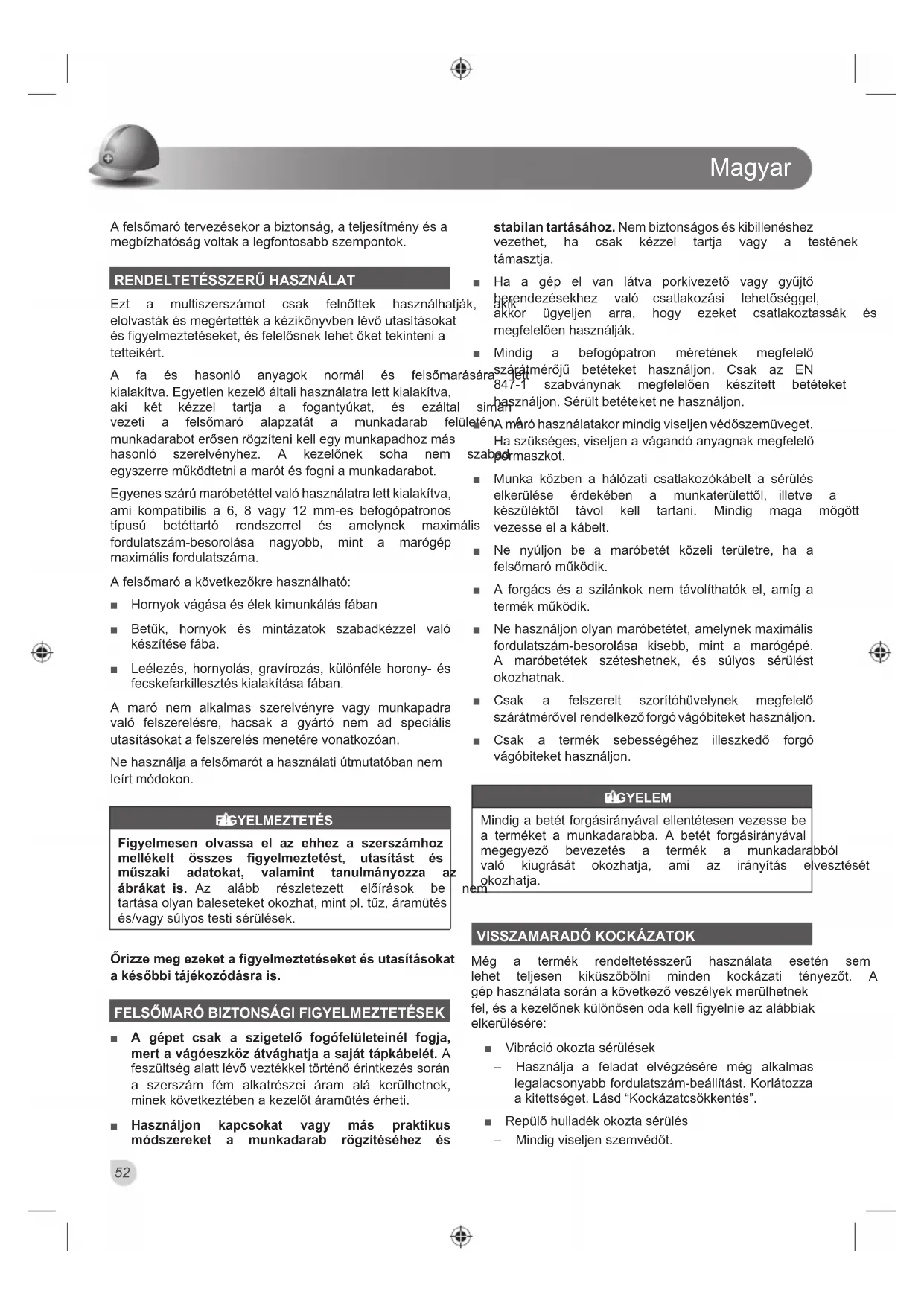

A felsömaró tervezésekor a biztonság, a teljesítmény és a megbízhatóság voltak a legfontosabb szempontok.

RENDELTETÉSSZERÜ HASZNÁLAT

Ezt a multiszerszámot csak felnőttek használhatják, elolvasták és megértették a kézikönyvben lévő utasításokat és figyelmeztetéseket, és felelősnek lehet őket tekinteni a tetteikért.

A fa és hasonló anyagok normal és felsömar kialakítva. Egyetlen kezelő általi használatra lett kialakítva, aki két kézzel tartja a fogantyúkat, és ezáltal vezeti a felsőmaró alapzatát a munkadarab fel munkadarabot erősen rögzíteni kell egy munkapadhoz más hasonló szerelvényhez. A kezelőnek soha nem egyszerre működtetni a marót és fogni a munkadarabot.

Egyenes szárú maróbetéttel való használatra lett kialakítva, ami kompatibilis a 6, 8 vagy 12 mm-es befogópatronos típusú betéttartó rendszerrel és amelynek maximális fordulatszám-besorolása nagyobb, mint a marógép maximális fordulatszáma.

A felsömaró a következőkre használható:

■ Hornyok vágása és élek kimunkálás fában
■ Betük, hornyok és mintázatok szabadkézzel való készítése fába.
■ Leélezés, hornyolás, gravírozás, különféle horony- és fecskefarkillesztés kialakítása fában.

A maró nem alkalmas szerelvényre vagy munkapadra való felszerelésre, hacsak a gyártó nem ad speciális utasításokat a felszerelés menetére vonatkozóan.

Ne használja a felsőmarót a használati útmutatóban nem leírt módokon.

FIGYELMEZTETÉS

Figyelmesen olvassa el az ehhez a szerszámhoz mellékelt összes figyelmeztetést, utasítást és műszaki adatokat, valamint tanulmányozza az ábrákat is. Az alább részletezett előírások be tartása olyan baleseteket okozhat, mint pl. tűz, áramütés és/vagy súlyos testi sérülések.

Örizze meg ezeket a figyelmeztetéseket és utasításokat a későbbi tájékozódásra is.

FELSÖMARÓ BIZTONSÁGI FIGYELMEZTETÉSEK

A gépet csak a szigetelő fogófelületeinél fogja, mert a vágóeszköz átvághatja a saját tápkábelét. A feszültség alatt lévő veztékkel történő érintkezés során a szerszám fém alkatrészei áram alá kerülhetnek, minek következtében a kezelőt áramütés érheti.
■ Használjon kapcsokat vagy más praktikus módszereket a munkadarab rögzítéséhez és

stabilan tartásához. Nem biztonságos és kibillenéshez vezethet, ha csak kézzel tartja vagy a testének támasztja.

Ha a gép el van látva porkivezető vagy gyűjtő herendezésekhez való csatlakozási lehetőséggel, akkor ügyeljen arra, hogy ezeket csatlakoztassák és megfelelően használják.
■ Mindig a befogópatron méretének megfelelő szárátmérőjű betéteket használjon. Csak az EN 847-1 szabványnak megfelelően készített betéteket használjon. Sérült betéteket ne használjon.

letén A maró használatakor mindig viseljen védőszemüveget. Ha szükséges, viseljen a vágandó anyagnak megfelelő szabdormaszkot.

■ Munka közben a hálózati csatlakozókábelt a sérülés elkerülése érdekében a munkaterülettől, illetve a készüléktől távol kell tartani. Mindig maga mögött is vezesse el a kábelt.
■ Ne nyúljon be a maróbetét közeli területre, ha a felsőmaró működik.
A forgács és a szilánkok nem távolíthatók el, amíg a termék működik.
- Ne használjon olyan maróbetétet, amelynek maximális fordulatszám-besorolása kisebb, mint a marógépé. A maróbetétek széteshetnek, és súlyos sérülést okozhatnak.
Csak a felszerelt szoritóhüvelynek megfelelő szárátmérővel rendelkező forgó vágóbiteket használjon.
Csak a termék sebességéhez illeszkedő forgó vágóbiteket használjon.

FIGYELEM

Mindig a betét forgásirányával ellentétesen vezesse be a terméket a munkadarabba. A betét forgásirányával megegyező bevezetés a termék a munkadarabból való kiugrását okozhatja, ami az irányítás elvesztését okozhatja.

VISSZAMARADÓ KOCKÁZATOK

Még a termék rendeltetésszerű használata esetén sem lehet teljesen kiküszöbölni minden kockázati tényezőt. A gép használata során a következő veszélyek merülhetnek fel, és a kezelőnek különösen oda kell figyelnie az alábbiak elkerülésére:

■ Vibráció okozta sérülések
- Használja a feladat elvégzésére még alkalmas legalacsonyabb fordulatszám-beállítást. Korlátozza a kitettséget. Lásd "Kockázatcsökkentés".
■ Repülő hulladék okozta sérülés
- Mindig viseljen szemvédőt.

■ Por okozta sérülések

- Mindig viseljen szemvédőt. Viseljen megfelelő szűrőkkel ellátott porvédő maszkot, ami meg tudja óvni a megmunkált anyagból származ portól és a leváló szemcséktől. Ne egyen vagy dohányozzon a munkaterületen. Biztosítson megfelelő szellőztetést.

- Áramütés okozta sérülések

– A fürészlap érintkezhet a nem látható vezetékekkel, ami miatt a termék alkatrészei áram alá kerülhetnek. A terméket mindig a fogantyúinál fogja, és legyen óvatos falakba és padlókba végzett bevágásokkor, ha ott rejtett kábelek lehetnek.

■ Maróbetétek érintése okozta sérülés

– A betétek cseréje vagy bármilyen beállítás ellenőrizze, hogy a befogóanya, tokmány v bármilyen más beállítóeszköz erősen rögzítet legyen. A betétek cseréjekor viseljen keszty A kezeit mindig tartsa távol a vágási te SOHA ne tartsa a munkadarabot kézzel ill. a lábai közé szorítva. Ahol csak lehetséges, rögzítse a munkadarabot.

■ Zaj okozta sérülések

– A zajnak való hosszú idejű kitettség növe halláskárosodás kockázatát, és az ilyen hatások összeadódnak. Amikor hosszabb ideig használ

KOCKÁZATCSÖKKENTÉS

Ismert, hogy a kézi szerszámgépek használata során fellépő vibráció bizonyos személyeknél hozzájárulhat úgynevezett Raynaud-szindróma (Raynaud's Syndrome nevű állapot kialakulásához. A tünetei lehetnek: zsibbadása, elfehéredése, szúrások érzése, amelyek hidegnek kitéve gyakran felerősödnek. Az öröklődő tényezök, a hidegnek kitettség és verejtékezés, a dohányzás és munka közben alkalmazott fogások valószínűleg mind hozzájárulhatnak ezen tünetek megjelenéséhez. A vibráció hatásainak csökkentése érdekében a kezelőnek be kell tartani az alább óvintézkedéseket:

Hideg időben tartsa melegen a testét. A gép használatakor viseljen kesztyűt a kéz és a melegen tartásához. Arról számoltak be, hogy a hideg időjárásnak fontos szerepe van a Raynaud-szindróma kialakulásában.
- Bizonyos időtartamú használat után mindig végezzen gyakorlatokat a vérkeringés javításához.
■ Gyakran tartson munkaszünetet. Korlátozza a napi munkaidőt.

Ha ezen állapot bármelyik tünetét tapasztalja, azonnal hagyja abba a munkát, és tájékoztassa az orvosát a tünetekről.

FIGYELEM

A gép hosszabb idejű folyamatos használata sérüléseket okozhat vagy súlyosbíthatja a tüneteket. Ha hosszú időn át kell használnia, tartson gyakran szünetet. igyon

ISMERJE MEG A TERMÉKET

Lásd az 95. oldalon.

1. Kefefedél
2. Vonalzó gomb
3. Gomb
4. Fordulatszám-szabályozó
5. Finom magasságállító rúd
6. Ütközörúd rögzítögomb

7.utén Pötengely gátló gomb

ogy Dinamikus állító

1. Mélységmérő

Bit

területból Párhuzamos élvezető rögzítógombja

1. Reteszelő gomb
2. Kioldókapcsoló
3. Süllyesztés rögzítögomb
4. Kontúrvezető
5. Porcsatlakozó adapter

6. Befogópatron (tokmány)

7. Szénkefe

8. Központosító csap

9. Másoláskövető

10. Vezetőállvány

11. Vezetőrúd

12. Kar, szigetelt fogófelület

KARBANTARTÁS

FIGYELEM

Alkatrészek szerelésekor, beállítások végzésekor, tisztításkor, karbantartás végzésekor, illetve használaton kívül mindig húzza ki a gépet az elektromos hálózatból. Ha a terméket leválasztja az áramellátásról, megakadályozza a véletlen elindítást, ami komoly sérülést okozhat.

kló

FIGYELEM

Szervizeléskor csak a gyártó eredeti cserealkatrészeit, kiegészítőit és rátéteit használja. Bármilyen más alkatrész használata veszélyes és a termék károsodását okozhatja.

BIGYELEM

A műanyag részek semmilyen körülmények között nem érintkezhetnek fékolajjal, benzinnel, petróleum alapú termékekkel, beszívódó olajokkal stb. Ezek vegyszerek olyan vegyületeket tartalmaznak, melyek megrongálhatják, meglágyíthatják vagy lebonthatják a műanyagból készült részeket, ami súlyos testi sérüléseket is okozhat.

A műanyag részek tisztításakor tartózkodjon a tisztítószerek használatától. A kereskedelmi forgalomban kapható oldószerek rongáló hatással vannak a műanyagból készült elemek többségére A por és egyéb szennyeződések stb. tisztításár használjon egy tiszta ruhadarabot.
Azok az elektromos szerszámok, amelyeket üvegszálas munkadarabokon, gipszkartonon lapokon ill. burkolólapokon használnak, jobban vannak téve a gyors elhasználódásnak és a előtti meghibásodásoknak, mert az ilyen anyag származó forgács és por rendkívül súroló hatású az elektromos szerszámok alkatrészeire (fogaskerekek, szénkefék, kapcsolók stb.). Nem javasoljuk a termék ezen típusú anyagokon való hosszabb használatát.

BIGYELEM

A gép használatakor mindig viseljen védőszemüveget vagy oldalellenzővel rendelkező védősisakot. Ha a használat poros környezetben történik, vegyen fel egy pormaszkot is.

■ Ha a tápkábel sérült, azt a gyártótól vagy a szervizképviselettől beszerezhető speciális kábellel vagy szerelvénnyel kell kicserélni.
A nagyobb biztonság és megbízhatóság érdekében minden javítást hivatalos szervizközpontban kell elvégeztetni.

KENÉS

A termékben lévő összes csapágy a gép teljes élettartamára elegendő kenőanyaggal van feltöltve, normál körülmények közötti használat esetén. Ebből kifolyólag nincs arra, hogy a gép belső részeit kenje.

KÖRNYEZETVÉDELEM

Segítse elő az alapanyagok újrahasznosítását azzal, hogy nem helyezi el őket a szemétben. Környezetvédelmi megfontolásból az elhasználódott gépet és tartozékokat, valamint a csomagolóanyagokat szelektív módon kell gyűjteni.

SZIMBÓLUMOK A TERMÉKEN

V

Hz

\~

W

nb

^-1

idejū

a

Biztonsági figyelmeztetés

Volt

Hertz

Váltóáram (AC)

Watt

Üresjárati fordulatszám

Fordulatok ill. löketek száma percenként

II. osztályú berendezés, kettős szigetelés

CE megfelelőség

Eurázsiai megfelelőségi jelzés

Ukrajnai megfelelőségi nyilatkozat

A gép bekapcsolása elött figyelmesen olvassa el az útmutatót.

A kiselejtezett elektromos termékeket nem szabad a háztartási hulladékkal együtt kidobni. Ezeket újra kell hasznosítani, ha van rá lehetőség. Az újrahasznosítással kapcsolatban érdeklődjön a helyi önkormányzatnál vagy a termék forgalmazójánál.

A KÉZIKÖNYVBEN HASZNÁLT SZIMBÓLUMOK

szükség

Csatlakoztassa az elektromos hálózathoz.

Húzza ki az elektromos hálózatból.

Külön értékesített alkatrészek és kiegészítők

háztartási

Megjegyzés

Retesz

Magyar

Szétnyitás

Fordulatszám, minimális

Fordulatszám, maximális

A következő jelölőszavak és jelentések arra szolgálnak, hogy megmagyarázzák a termékkel kapcsolatos veszélyességi szinteket.

VESZÉLY

Egy bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy komoly sérülést eredményez.

FIGYELEM

Egy potenciálisan bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy súlyos sérülést eredményezhet.

VIGYÁZAT

Egy potenciálisan veszélyes helyzetet jelez, ami, ha nem előzik meg, kisebb vagy mérsékelten súlyos sérülést eredményezhet.

VIGYÁZAT

(Biztonsági figyelmeztető szimbólum nélkül) Egy olyan helyzetet jelez, ami anyagi kárt eredményezhet.

A vibráció-kibocsátás adatlapon megadott értéke az EN62841 által meghatározott szabványosított mérési eljárás szerint lett megmérve, amely lehetővé teszi a különböző szerszámok összehasonlítását. Használható a kitettség előzetes felmérésére is. A nyilatkozatban szereplő kibocsátási érték a szerszám főbb alkalmazási területeire vonatkozik. Ugyanakkor, ha a szerszámot más alkalmazásokra, más kiegészítőkkel használják vagy rosszul tartják karban, a vibráció-kibocsátás értéke ettől eltérő is lehet. Ez jelentösen növelheti a kitettség szintjét a gép teljes használati időtartama során.

A vibraciónak való kitettség szintjének becslésekor figyelembe kell venni azokat az időintervallumokat is, amikor a szerszám ki van kapcsolva, vagy működik, de nem végeznek munkát vele. Ez jelentősen csőkkentheti a kitettség szintjét a gép teljes használati időtartama során. Tegyen további óvintézkedéseket a kezelő vibrációval szembeni megvédése érdekében: tartsa karban a szerszámot és a tartozékokat, tartsa melegen a kezét, tervezze meg a munkafolyamatot.

AVERTISMENT

A vásárlásból adódó törvényben rögzített jogok mellett a termékre az garancia vonatkozik.

1. A fogyasztói garancia tartama 24 hónap, mely a termék v napjával kezdödik. Ezt a dátumot számlával vagy a vásárlást igazoló egyéb dokumentummal kell bizonyítani. A termék rendeltetése csak fogyasztói és magáncélú használat. Ezért professzionális vagy kereskedelmi használat esetén a garancia nem érvényes.

2. A szerszámgépek (egyenáramú/váltóáramú) egy részénél a garancia időtartama a www.nobitools.eu.weblanon.regisztrálva.megbosszabbítható

Az áruházakban, a csomagoláson, illetve a termék dokumentációjá egyértelműen jelezve van, hogy az adott termék garanciája meghosszabbítható-e. A végfelhasználónak a vásárlás dátumától számított 30 napon belül regisztrálnia kell az újonnan vásárolt szerszámot végfelhasználó akkor regisztrálhat a kiterjesztett garanciára, ha az ország, ahol lakik, fel van sorolva az online regisztrációs ürlapon azon országok között, ahol választható ez az opció. Ezenkívül a végfelhasználónak bele kell egyeznie az online regisztrálás során szükséges adatok tárolásába, és el kell fogadnia a felhasználási feltételeket. A kiterjesztett garanciát a regisztráció beérkezéséről e-mailben küldött visszaigazolás és a vásárlás dátumát tartalmazó eredeti számla igazolja.

1. A garancia a termék vásárlásakor fennálló, a gyártás során hibákra és anyaghibákra érvényes a garanciális időtartamon garancia csak a javításra/cserére korlátozódik, és nem terjed ki semmilyen egyéb kötelezettségre, nem kizárólagosan ideértve a véletlen szándékos rongálást. A garancia nem érvényes, ha a tern megfelelően, a használati utasításban foglaltakkal ellentétesen, nem megfelelően csatlakoztatva használták. A garancia nem vonatkozik:

2. a terméket a nem megfelelő karbantartás következtében ért károsodásra
   – megváltoztatott vagy átalakított termékre

3. olyan termékre, melyen az eredeti azonosítókat (védjegy, sorozatszám) megrongálták, megváltoztatták vagy eltávolították
4. a használati utasítás be nem tartásából eredő kárra
   – CE jelöléssel nem rendelkező termékekre
5. olyan termékre, melyet nem képzett, illetve a Techtronic Industries által nem feljogosított szerelő javított

- nem megfelelő (áramerősségű, feszültségű, frekvenciájú) áramforrásra csatlakoztatott termékre

– külső (vegyi, fizikai, ütés) hatásokból vagy idegen anyagokból eredő károkra
- a cserélhető alkatrészek természetes kopására és elhasználódására
- a szerszám helytelen használatára, túlterhelésére
– nem jóváhagyott tartozékok és alkatrészek használatára

- A szerszámmal adott vagy külön megvásárolt tartozékokra. Ilyenek például (de nem kizárólag) a csavarhúzófejek, csiszolókorongok, csiszolópapír, kések, oldalirányú terelők.

- A természetes kopásnak, elhasználódásnak kitett alkatrészek és kiegészítők, például (de nem kizárólag) szerviz- és karbantartókészletek, szénkefék, csapágyak, tokmány, SDS fúrószár csatlakozója, tápkábel, segédfogantyú, szállítótok, csiszolólap, porzsák, porelvezető cső, filcalátétek, ütömüves csavarbehajtó gép csapszege és rugója stb.

1. A terméket javításra el kell vinni egy meghatalmazott RYOBI szervizbe; ezeket az egyes országokhoz a következő listában találja. Egyes országokban a helyi RYOBI kereskedő vállalja a termék elszállítását RYOBI szervizbe. A terméket veszélyes tartalom, például benzin nélkül csomagolva, a feladó címét feltüntetve, a hiba rövid leírásával egy küldje el a RYOBI szervizbe.
2. A jelen garancia hatálya alatt végzett javítás, illetve csere ingyenes. Nem jelenti a garanciális időtartam újraindulását. A kicsérélt alkatrészek és szerszámok a mi tulajdonunkba kerülnek. Egyes országokban szállítás vagy postázás költségét a feladó viseli. A vevőnek a szerszám megvásárlásából adódó törvényes jogai nem változnak.
3. Jelen garancia az Európai Közösségben, Svájcban, Izlandon, Norvégiában, Liechtensteinben, Törökországban és Oroszországban érvényes. E területen kívül kérdezze meg a RYOBI forgalmazót, milyen garancia van érvényben.

HIVATALOS SZERVIZKÖZPONT

A legközelebbi hivatalos szervizközpont megtalálásához látogasson el a http://hu.ryobitools.eu/header/service-and-support/service-agents.

RO CONDITII DE APLICARE A GARANTIEI PENTRU PRODUSELE RYOBI®

Ezüton kijelentjük, hogy a termékek

Felsömaró

Márka: RYOBI

Típusszám: RRT1600

Sorozalszám tartomány: 44442105000001- 44442105999999

megfelel az alábbi Európai Irányelvek és harmonizált szabványok vonatkozó

rendelkezéseinek

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013,

EN 62841-1:2015, EN 62841-2-17:2017

A RoHS dokumentáció összeállítása az EN 50581:2012 szerint történt

CE

Todd Chipner

Senior igazgató, Megfelelőségi és biztonsági területek

A müszaki dokumentáció összeállítására felhatalmazott:

Alexander Krug, Ügyvezető Igazgató

Techtronic Industries GmbH

HU A RYOBI a Ryobi Limited védjegye, használata licenc keretében történik.
