BEDIENUNGSANLEITUNG RRT1600 RYOBI

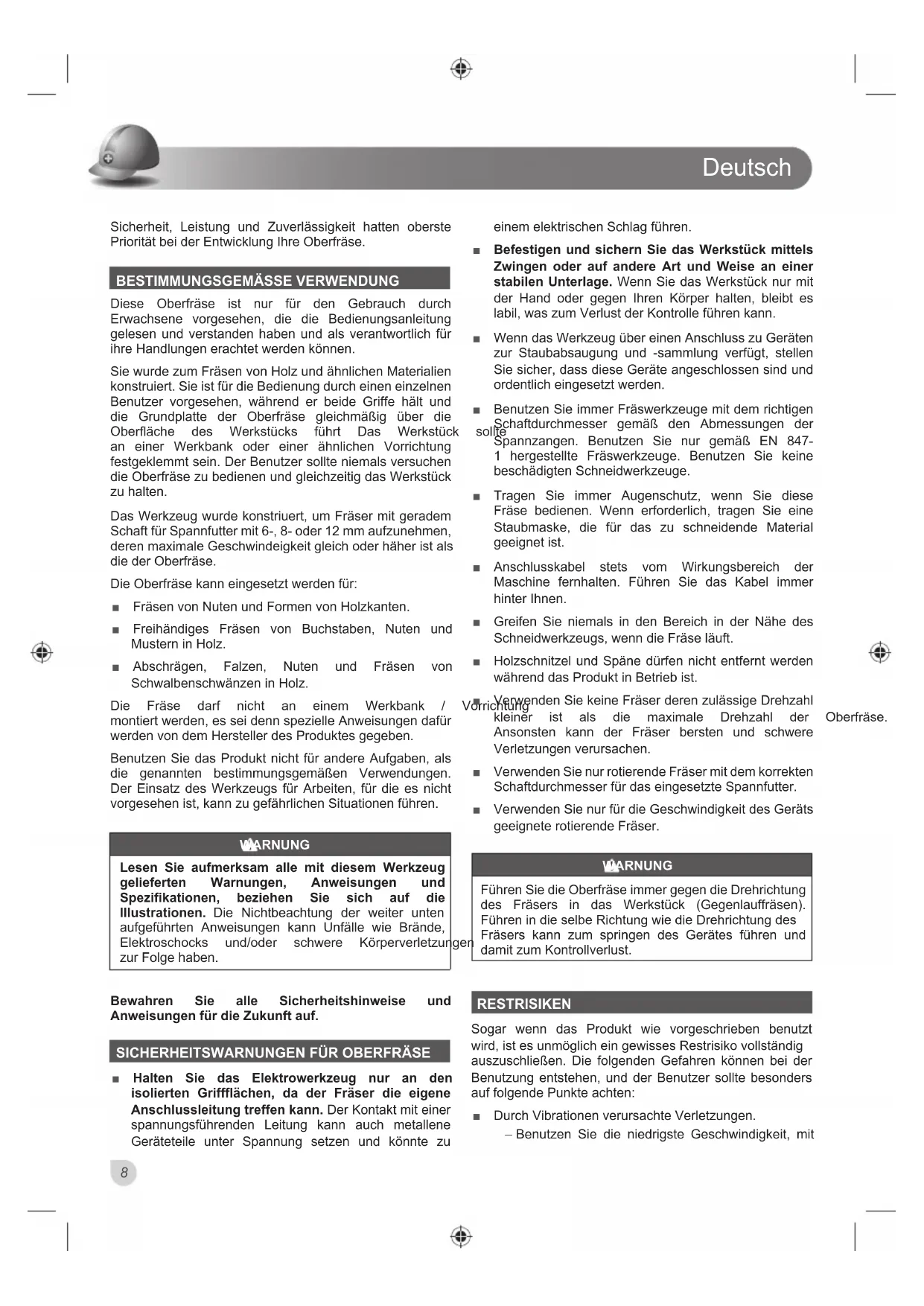

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihre Oberfräse.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Diese Oberfräse ist nur für den Gebrauch durch Erwachsene vorgesehen, die die Bedienungsanleitung gelesen und verstanden haben und als verantwortlich für ihre Handlungen erachtet werden können.

Sie wurde zum Fräsen von Holz und ähnlichen Materialien konstruiert. Sie ist für die Bedienung durch einen einzelnen Benutzer vorgesehen, während er beide Griffe hält und die Grundplatte der Oberfräse gleichmäßig über die Oberfläche des Werkstücks führt Das Werkstück an einer Werkbank oder einer ähnlichen Vorrichtung festgeklemmt sein. Der Benutzer sollte niemals versuchen die Oberfräse zu bedienen und gleichzeitig das Werkstück zu halten.

Das Werkzeug wurde konstriuert, um Fräser mit geradem Schaft für Spannfutter mit 6-, 8- oder 12 mm aufzunehmen, deren maximale Geschwindeigkeit gleich oder höher ist als die der Oberfräse.

Die Oberfräse kann eingesetzt werden für:

■ Fräsen von Nuten und Formen von Holzkanten.
■ Freihändiges Fräsen von Buchstaben, Nuten und Mustern in Holz.
■ Abschrägen, Falzen, Nuten und Fräsen von Schwalbenschwänzen in Holz.

Die Fräse darf nicht an einem Werkbank / montiert werden, es sei denn spezielle Anweisungen dafür werden von dem Hersteller des Produktes gegeben.

Benutzen Sie das Produkt nicht für andere Aufgaben, als die genannten bestimmungsgemäßen Verwendungen. Der Einsatz des Werkzeugs für Arbeiten, für die es nicht vorgesehen ist, kann zu gefährlichen Situationen führen.

WARNUNG

Lesen Sie aufmerksam alle mit diesem Werkzeug gelieferten Warnungen, Anweisungen und Spezifikationen, beziehen Sie sich auf die Illustrationen. Die Nichtbeachtung der weiter unten aufgeführten Anweisungen kann Unfälle wie Brände, Elektroschocks und/oder schwere Körperverletzur zur Folge haben.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

SICHERHEITSWARNUNGEN FÜR OBERFRÄSE

- Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da der Fräser die eigene Anschlussleitung treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und könnte zu

einem elektrischen Schlag führen.

■ Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.
■ Wenn das Werkzeug über einen Anschluss zu Geräten zur Staubabsaugung und -sammlung verfügt, stellen Sie sicher, dass diese Geräte angeschlossen sind und ordentlich eingesetzt werden.
Benutzen Sie immer Fräswerkzeuge mit dem richtigen Schaftdurchmesser gemäß den Abmessungen der sollte Spannzangen. Benutzen Sie nur gemäß EN 847-1 hergestellte Fräswerkzeuge. Benutzen Sie keine beschädigten Schneidwerkzeuge.
■ Tragen Sie immer Augenschutz, wenn Sie diese Fräse bedienen. Wenn erforderlich, tragen Sie eine Staubmaske, die für das zu schneidende Material geeignet ist.
■ Anschlusskabel stets vom Wirkungsbereich der Maschine fernhalten. Führen Sie das Kabel immer hinter Ihnen.
■ Greifen Sie niemals in den Bereich in der Nähe des Schneidwerkzeugs, wenn die Fräse läuft.
■ Holzschnitzel und Späne dürfen nicht entfernt werden während das Produkt in Betrieb ist.
■ Verwenden Sie keine Fräser deren zulässige Drehzahl Vorrichtung kleiner ist als die maximale Drehzahl der Ansonsten kann der Fräser bersten und schwere Verletzungen verursachen.
■ Verwenden Sie nur rotierende Fräser mit dem korrekten Schaftdurchmesser für das eingesetzte Spannfutter.
■ Verwenden Sie nur für die Geschwindigkeit des Geräts geeignete rotierende Fräser.

WARNUNG

Führen Sie die Oberfräse immer gegen die Drehrichtung des Fräsers in das Werkstück (Gegenlauffräsen). Führen in die selbe Richtung wie die Drehrichtung des Fräsers kann zum springen des Gerätes führen und damit zum Kontrollverlust.

RESTRISIKEN

Sogar wenn das Produkt wie vorgeschrieben benutzt wird, ist es unmöglich ein gewisses Restrisiko vollständig auszuschließen. Die folgenden Gefahren können bei der Benutzung entstehen, und der Benutzer sollte besonders auf folgende Punkte achten:

■ Durch Vibrationen verursachte Verletzungen. - Benutzen Sie die niedrigste Geschwindigkeit, mit

der die Aufgabe bewältigt werden kann. Begrenzen Sie die Belastung. Siehe "Risikoverringerung".

■ Durch geschleuderte Objekte verursachte Verletzung – Tragen Sie immer einen Augenschutz.
- Durch Staub verursachte Verletzungen. - Tragen Sie immer Augenschutz! Tragen Sie eine angemessene Staubschutzmaske mit geeigneten Filtern, die Sie vor dem Staub des bearbeiteten Materials schützt. Essen, trinken oder rauchen Sie nicht in dem Arbeitsbereich. Sorgen Sie für ausreichende Belüftung des Arbeitsbereichs.
Verletzungen aufgrund von Stromschlag. – Der Fräser kann versteckte Kabel berühren und Teile des Produktes unter Strom setzen. Halten Sie das Produkt immer an den vorgesehenen isolierten Griffflächen und seien Sie vorsichtig, wenn Sie in Wänden oder Böden sägen, wo Sie möglicherweise versteckte Kabel nicht sehen können.
Verletzungen durch Kontakt mit dem Fräser. – Die Fräser sind scharf und werden bie gebrauch heiß. Tragen Sie Handschuhe beim Wechseln von Fräsern. Halten Sie Ihre Hände immer von dem Sägebereich fern. Halten Sie das Werkstück niemals mit Ihrer Hand oder zwischen Ihren Beinen. Sichern Sie das Werkstück nach Möglichkeit.
Lärm kann zu Gehörschäden führen – Längere Lärmbelastung erhöht die Gefahr von Gehörschaden und der Effekt ist kumulativ. Tragen Sie einen Gehörschutz, wenn Sie Elektrowerkzeug für längere Zeit benutzen.

RISIKOVERRINGERUNG

Vibrationen von in der Hand gehaltenen Werkzeugen können bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgefühl und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man geht davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringern:

■ Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Geräts Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud Syndrom beiträgt.
■ Betätigen Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern.
■ Machen Sie regelmäßig Pausen. Beschränken Sie die Beanspruchung pro Tag.

Sollten bei Ihnen eines der zuvor beschriebenen Symptome / Zustände auftreten, stellen Sie unverzüglich den Betrieb

ein und suchen Sie bezüglich der Symptome einen Arzt auf.

WARNUNG

Verletzungen können durch lange Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pause, wenn Sie ein Werkzeug für lange Zeit benutzen.

1. Bürstenabdeckung
2. Drehknopf für Frästiefen-Feineinstellung
3. Drehknopf
4. Drehzahleinstellung
5. Frästiefen-Feineinstellung
6. Feststellknopf für Tiefenanschlag

7. Spindelverriegelungsknopf

8. Tiefenanschlag

9. Stufenanschlag

10. Fräser

11. Klemmung der Parallelführung

12. Schalterarretierung
13. Ein-/Ausschalter
14. Spannhebel für Frästiefenarretierung
15. Formführung

16. Anschluss für Staubabsaugung

17. Spannzange

18. Kohlebürste

19. Zentierdorn

20. Kopierhülse

21. Führungsschiene

22. Führungsstange

23. Handgriff, isolierte Grifffläche

WARTUNG UND PFLEGE

WARNUNG

Das Produkt darf niemals an das Stromnetz angeschlossen sein, wenn Sie Teile zusammenbauen, Einstellungen vornehmen, reinigen, Wartungsarbeiten durchführen, oder wenn das Produkt nicht benutzt wird. Das Trennen des Produkts von der Stromversorgung verhindert einen unbeabsichtigten Start, der zu schweren Verletzungen führen kann.

WARNUNG

Verwenden Sie zur Wartung ausschließlich original Ersatzteile, Zubehör und Aufsätze des Herstellers. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen.

WARNUNG

Lassen Sie niemals Bremsflüssigkeiten, Benzine Produkte auf Erdölbasis, Rostlöser usw. mit Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufweichen oder zerstören, was zu schweren Verletzungen führen kann.

■ Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzur Karbonstaub usw.
Elektrische Geräte, die zur Bearbeitung von Glasfasermaterial, Gipsplatten und Verkleidungsplatten verwendet werden, werden schneller abgenutzt und versagen möglicherweise vorzeitig, weil die Späne und Sägespäne dieser Materialien sehr angreifend für Lager, Bürsten, Kollektoren usw. sind. Wir empfehlen nicht das Produkt für längere Zeit mit diesen Materialien zu benutzen.

WARNUNG

Tragen Sie bei der Arbeit mit Elektrowerkzeugen immer eine Schutzbrille mit Seitenschutz. Tragen Sie außerdem bei staubigen Arbeiten eine Atemschutzmaske.

■ Falls das Stromkabel beschädigt sein sollte, muss es durch ein vom Hersteller oder seinem Kundendienst erhältliches spezielles Kabel bzw. Baugruppe ausgetauscht werden.
Alle Reparaturen sollten zur besseren Sicherheit und Zuverlässigkeit von einem autorisierten Kundendienst durchgeführt werden.

ÖLEN

Alle Lagerelemente in diesem Produkt sind mit ausreichend qualitativ hochwertigem Schmiermiettel für die gesamte Lebensdauer unter normalen Betriebsbedingungen geölt. Es ist daher keine zusätzliche Schmierung erforderlich.

UMWELTSCHUTZ

Recyceln Sie die Rohstoffe, anstatt sie Haushaltsabfall zu entsorgen. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

n _b Leerlaufdrehzahl

min ^-1 Anzahl Umdrehungen oder Bewegungen pro Minute

Klasse II Gerät, Doppelisolierung

CE Konformität

EurAsian Konformitätszeichen

Ukrainisches Prüfzeichen

Bitte lesen Sie die Anweisungen sorgfältig, bevor Sie das Gerät einschalten.

Elektrische Geräte sollten nicht mit dem übrigen Müll entsorgt werden. Bitte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder Ihren Händler, um Auskunft über die Entsorgung zu erhalten.

SYMBOLE IN DER BEDIENUNGSANLEITUNG

An das Stromnetz anschließen.

Von dem Stromnetz trennen.

Teile oder Zubehör getrennt erhältlich

Bitte beachten

Sperren

Öffnen

Drehzahl, Minimum

Deutsch

Drehzahl, Maximum

Mit den folgenden Symbolen wird die Bedeutung der verschiedenen Risikostufen, die mit dem Produkt einhergehen, dargestellt.

GEFAHR

Bezeichnet eine unmittelbare Gefahrensituation, die, falls nicht vermieden, zum Tode oder schweren Verletzungen führen kann.

WARNUNG

Bezeichnet eine mögliche Gefahrensituation, die, falls nicht vermieden, zum Tode oder schweren Verletzungen führen kann.

ACHTUNG

Bezeichnet eine mögliche Gefahrensituation, die, falls nicht vermieden, zu kleineren und mittleren Verletzungen führen kann.

ACHTUNG

(Ohne Warnsymbol) weist auf eine Situation hin, die zu Sachschaden führen kann.

LÄR KÄNNA DIN PRODUKT

Se sidan 95.

ÜRÜN ÜZERİNDEKİ SEMBOLLER

Güvenlik ikazı

V Volt

Hz Hertz

\~ Alternatif akım

W Watt

n _o Bota hiz

Der in diesem Informationsblatt genannte Schwingungspegel wurde entsprechend dem standardisierten Test von EN62841 gemessen und kann benutzt werden um das Werkzeug mit anderen zu vergleichen. Er kann benutzt werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingungspegel repräsentiert den Haupteinsatzbereich des Werkzeug, jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutzt werden. Mit unterschiedlichen Zusatzgeräten oder bei schlechter Wartung kann der Schwingungspegel unterschiedlich sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhöht werden.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das Werkzeug ausgeschaltet ist, oder wenn es angeschaltet aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Hände warmhalten und Organisation der Arbeitszeiten.

ES ADVERTENCIA

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für dieses Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnt mit dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg dokumentiert werden. Dieses Produkt ausschließlich zur privaten Nutzung durch Verbraucher entwickelt, den Fall einer professionellen bzw. kommerziellen Nutzung besteht daher keine Garantie.

2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Elektrogeräte (AC/DC) den Garantiezeitraum über den oben genannten Zeitraum hinaus zu verlängern, indem der Verbraucher die Registrierung auf Website www.ryobitools.eu durchführt. Die Berechtigung der Werkzeuge für die Garantieverlängerung ist deutlich im Geschäft und/oder auf Verpackung beschrieben und in der Produktdokumentation erwähnt. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrieren. Der Verbraucher kann das Gerät zwecks Garantieverlängerung in seinem Wohnsitzland/Heimatland registrieren, wenn dieses Land auf dem Online-Registrierungsformular aufgeführt und die Option gültig ist. Darüber hinaus muss der Verbrauches Zustimmung zur Speicherung der Daten geben, die online eingeg werden müssen, und er muss die allgemeinen Geschäftsbedingung akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versam wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieverlängerung.

3. Die Garantie deckt alle Defekte des Geräts während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs-Materialfehler zurückzuführen sind. Die Garantie beschränkt sich a Reparatur und/oder Ersatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerät fehlerhaft eingesetzt w gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgendes:

– Schäden am Gerät, die auf unkorrekte Wartung zurückzuführen sind

– Geräte, an denen Veränderungen vorgenommen wurden

– Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unleserlich gemacht, verändert oder entfernt wurde

– Schäden durch Nichtbeachtung der Bedienungsanleitung

- nicht-CE-zertifizierte Geräte

- Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden

—Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden

– Schäden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe

- normaler Verschleiß von Ersatzteilen

– unangemessene Nutzung, Überlastung des Geräts

– Nutzung nicht genehmigter Zubehörteile oder Ersatzteile

- mit dem Gerät gelieferte oder separat erworbene Zubehörteile. Dieser Ausschluss beinhaltet, ist aber nicht beschränkt auf Schraubendreher-Bits, Bohreinsätze, Schleifscheiben, Sandpapier und Klingen, Seitenführungen

- Komponenten (Ersatzteile und Zubehörteile), die natürlichen und normalen Verschleißerscheinungen unterworfen sind, einschließlich aber nicht beschränkt auf : Service- und Wartungssätze, Kohlebürsten, Lager, Spannfutter, SDS-Bohreraufnahme /Bit-Adapter, Netzkabel, Zusatzhandgriff, Transportkoffer, Schleifeller, Staubbeutel, Staubabsaugrohr, Filzunterlegscheiben, Bolzen und Federn von Schlagschraubern usw.

1. Zum Service muss das Gerät zu einer von RYOBI autorisierten 4. Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden aufgeführt. In einigen Ländern sendet Ihr RYOBI-Händler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation sollte das Gerät sicher verpackt sein, ohne gefäh Inhalte wie Benzin, und es sollte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.

2. Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist hieraus ergibt sich weder eine Garantieverlängerung noch de eines neuen Garantiezeitraums. Die ausgetauschten Ersatzteile Werkzeuge gehen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihre gesetzlichen Rechte aus dem Kauf des Geräts bleiben unberührt.

3. Diese Garantie gilt in der Europäischen Union, der Schweiz, is Norwegen, Liechtenstein, der Türkei und Russland. Bitte wenden sich außerhalb dieser Gebiete an Ihren autorisierten RYOBI-Händler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.ryobitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in Ihrer Nähe zu finden.

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

KONFORMITÄTSERKLÄRUNG

Techtronic Industries GmbH

Hiermit erklären wir, dass die Produkte

Oberfräse

Marke: RYOBI

Modellnummer: RRT1600

Seriennummernbereich: 44442105000001- 44442105999999

den folgenden europäischen Richtlinien und harmonisierten Normen entspricht 2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013.

EN 62841-1:2015, EN 62841-2-17:2017

RoHS Dokumentation ist gemäß EN 50581:2012 zusammengestellt

CE

Todd Chipner

Sr. Director, Vorschriften und Sicherheit

Winnenden, Feb. 28, 2019

Autorisiert die technische Datei zu erstellen:

Alexander Krug, Geschäftsführer

Techtronic Industries GmbH

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Numär serie: RRT1600

Gamä numär serie: 44442105000001- 44442105999999

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

Winnenden, Feb. 28, 2019

7HNQLN|GRV\D|KD]ÖUODPD\D|HWNLOLGLU

\$OH[DQGHU].UXJIF*HQHOOIGIU

Techtronic Industries GmbH

Winnenden, Feb. 28, 2019

Aehn8n1nus3rHniRun3nUtnOHuihssuizHtηOIdzirn8n

\$OH[DQGHUN,UXJINATI8sÖHÄHnIO3ün83n8

Techtronic Industries GmbH

DE RYOBI ist ein Markenzeichen von Ryobi Limited und wird in Lizenz verwendet.
