GEBRUIKSAANWIJZING RRT1600 RYOBI

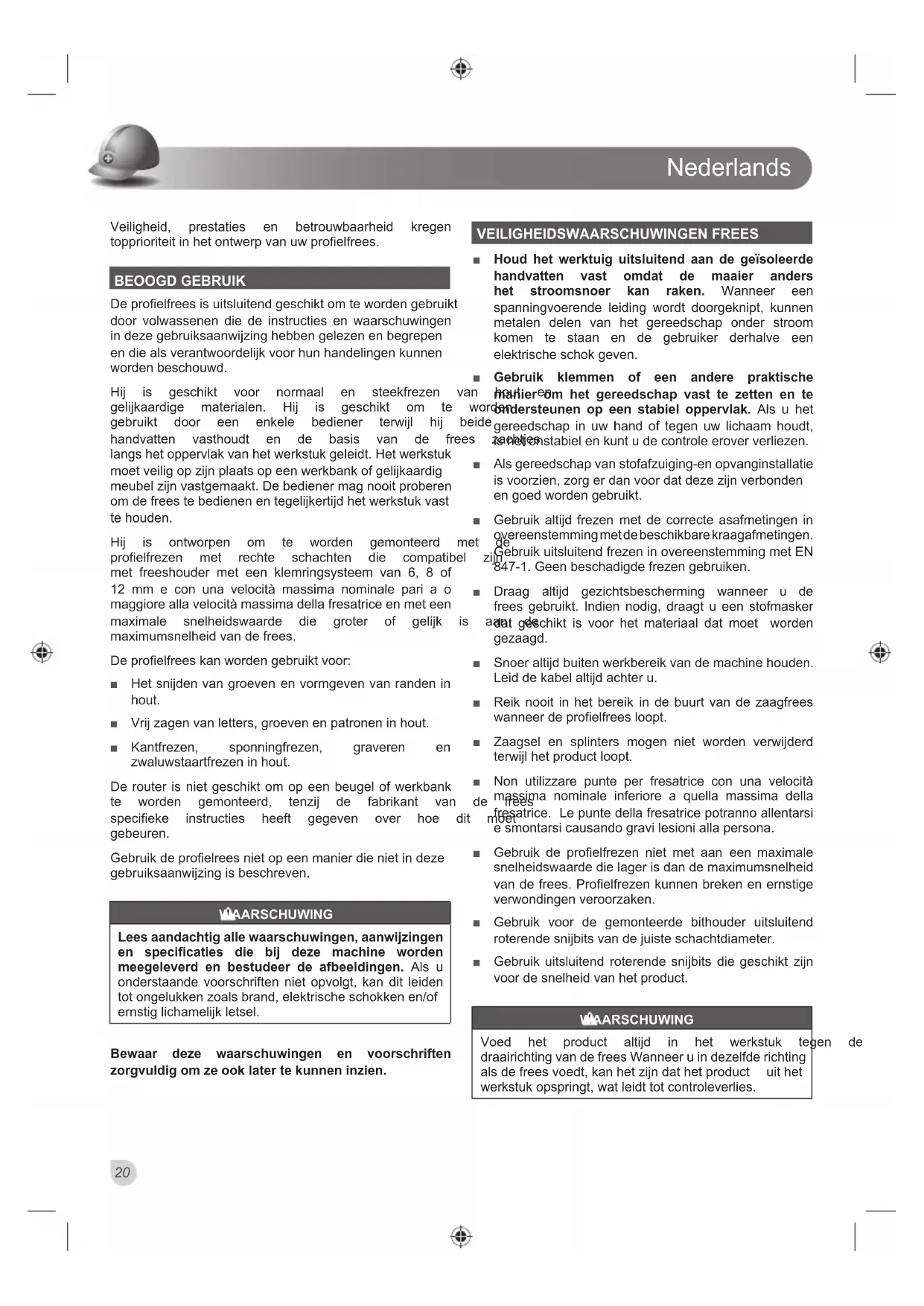

Veiligheid, prestaties en betrouwbaarheid kregen topprioriteit in het ontwerp van uw profielfrees.

BEOOGD GEBRUIK

De profielfrees is uitsluitend geschikt om te worden gebruikt door volwassenen die de instructies en waarschuwingen in deze gebruiksaanwijzing hebben gelezen en begrepen en die als verantwoordelijk voor hun handelingen kunnen worden beschouwd.

Hij is geschikt voor normaal en steekfrezen van gelijklaardige materialen. Hij is geschikt om te wor gebruikt door een enkele bediener terwijl hij beide handvatten vasthoudt en de basis van de frees langs het oppervlak van het werkstuk geleidt. Het werkstuk moet veilig op zijn plaats op een werkbank of gelijklaardig meubel zijn vastgemaakt. De bediener mag nooit proberen om de frees te bedienen en tegelijkertijd het werkstuk vast te houden.

Hij is ontworpen om te worden gemonteerd met profielfrezen met rechte schachten die compatibel met freeshouder met een klemringsysteem van 6, 8 of 12 mm e con una velocità massima nominale pari a o maggiore alla velocità massima della fresatrice en met een maximale snelheidswaarde die groter of gelijk is maximumsnelheid van de frees.

De profielfrees kan worden gebruikt voor:

■ Het snijden van groeven en vormgeven van randen in hout.
■ Vrij zagen van letters, groeven en patronen in hout.
■ Kantfrezen, sponningfrezen, graveren en zwaluwstaartfrezen in hout.

De router is niet geschikt om op een beugel of werkbank te worden gemonteerd, tenzij de fabrikant van specifieke instructies heeft gegeven over hoe dit gebeuren.

Gebruik de profielrees niet op een manier die niet in deze gebruiksaanwijzing is beschreven.

WAARSCHUWING

Lees aandachtig alle waarschuwingen, aanwijzingen en specificaties die bij deze machine worden meegeleverd en bestudeer de afbeeldingen. Als u onderstaande voorschriften niet opvolgt, kan dit leiden tot ongelukken zoals brand, elektrische schokken en/of ernstig lichamelijk letsel.

Bewaar deze waarschuwingen en voorschriften zorgvuldig om ze ook later te kunnen inzien.

• Houd het werktuig uitsluitend aan de geïsoleerde handvatten vast omdat de maaiier anders het stroomsnoer kan raken. Wanneer een spanningvoerende leiding wordt doorgeknipt, kunnen metalen delen van het gereedschap onder stroom komen te staan en de gebruiker derhalve een elektrische schok geven.
• Gebruik klemmen of een andere praktische en worden eide gereedschap in uw hand of tegen uw lichaam houdt, zeleten stabiel en kunt u de controle erover verliezen.

- Als gereedschap van stofafzuiging-en opvanginstallatie is voorzien, zorg er dan voor dat deze zijn verbonden en goed worden gebruikt.

- Gebruik altijd frezen met de correcte asafmetingen in overeenstemming met de beschikbare kraagafmetingen. Het de gebruik uitsluitend frezen in overeenstemming met EN zijn 847-1. Geen beschadigde frezen gebruiken.

- Draag altijd gezichtsbescherming wanneer u de frees gebruikt. Indien nodig, draagt u een stofmasker aan dat geschikt is voor het materiaal dat moet worden gezaagd.

■ Snoer altijd buiten werkbereik van de machine houden. Leid de kabel altijd achter u.

■ Reik nooit in het bereik in de buurt van de zaagfrees wanneer de profielfrees loopt.

■ Zaagsel en splinters mogen niet worden verwijderd terwijl het product loopt.

- Gebruik de profielfrezen niet met aan een maximale snelheidswaarde die lager is dan de maximumsnelheid van de frees. Profielfrezen kunnen breken en ernstige verwondingen veroorzaken.

- Gebruik voor de gemonteerde bithouder uitsluitend roterende snijbits van de juiste schachtdiameter.

- Gebruik uitsluitend roterende snijbits die geschikt zijn voor de snelheid van het product.

WAARSCHUWING

Voed het product altijd in het werkstuk tegen de draairichting van de frees Wanneer u in dezelfde richting als de frees voedt, kan het zijn dat het product uit het werkstuk opspringt, wat leidt tot controleverlies.

Nederlands

RESTRISICO'S

Zelfs wanneer het product zoals voorgeschreven wordt gebruikt, blijft het onmogelijk om alle restrisico's voorkomen. De volgende gevaren kunnen optreden gebruik en de gebruiker dient speciaal op te letten om het volgende te voorkomen:

■ Letsel veroorzaakt door trillingen

- Gebruik de laagste snelheidsinstelling die voor de opdracht volstaat. Beperk blootstelling. Zie "Risico's Beperken".

■ Letsels veroorzaakt door rondvliegend afval

– Draag altijd gezichtsbescherming.

■ Verwonding veroorzaakt door stof

- Draag altijd gezichtsbescherming. Draag een geschikt stofmasker met aangepaste filters die bescherming kunnen bieden tegen het materiaal dat wordt bewerkt. Eten, drinken of roken verboden in het werkgebied. Zorg voor voldoende ventilatie.

■ Verwondingen veroorzaakt door een elektrische schok.

- Het zaagblad kan in contact komen met verborgen kabels, waardoor bepaalde onderdelen van het product onder spanning komen te staan. Houd het product altijd aan de handvatten vast en wees voorzichtig wanneer u blind door een wand of vloer boort waarbij kabels verborgen kunnen zijn.

■ Letsels door contact met de frezen

- Nadat u de boorpennen hebt vervangen of 6 wijzigingen hebt aangebracht, zorgt u ervoor dat de spanhulsmoer, boorhouder of andere afstelinrichtingen stevig zijn vastgemaakt. Dra handschoenen wanneer u de frezen vervangt. Houd steeds de handen weg van het zaagbereik. Houd het werkstuk NOOIT met uw hand of tussen uw benen vast. Zet het te bewerken stuk hout vast indien mogelijk.

■ Letsels veroorzaakt door geluid

- Langdurige blootstelling aan geluid verhoogt het risico op gehoorschade en de gevolgen hiervan zijn cumulatief. Wanneer u het gereedschap gedurende langere tijd gebruikt, draagt u gehoorbescherming.

RISICOBEPERKING

Er zijn berichten dat trillingen van handbediende 23. Hende werktuigen in bepaalde individuele gevallen het fenomeen van Raynaud kunnen bevorderen. Symptomen kunnen ondermeer tintelingen, gevoelloosheid en bleek worden van de vingers omvatten, wat normaal gezien duidelijk wordt bij blootstelling aan koude. Erfelijke factoren, blootstelling aan koude en vocht, dieet, roken en werkroutine kunnen allemaal bijdragen tot de ontwikkeling van deze symptomen. Er kunnen door de bediener maatregelen worden genomen om de gevolgen van de trillingen te beperken:

■ Houd bij koud weer uw lichaam warm. Draag handschoenen wanneer u de machine gebruikt om handen en polsen warm te houden. Men neemt aan dat tekoud weer een belangrijke factor is die bijdraagt tot het in Sjndroom van Raynaud.
■ Doe oefeningen om de bloeddoorstroming te bevorderen na elke periode van gebruik.
■ Neem regelmatig een pauze. Beperk het aantal uren dat u per dag wordt blootgesteld.

Wanneer u enige van de symptomen van deze aandoening ervaart, stop dan onmiddellijk met het gebruik toestel en raadpleeg uw dokter

WAARSCHUWING

Letsels kunnen optreden of verergeren door langdurig gebruik van een gereedschap. Als u een werktuig gedurende langere periodes gebruikt, neem dan regelmatig pauze.

KEN UW PRODUCT

Zie pagina 95.

1. Borsteldop
2. Lineaalknop
3. Knop
4. Snelheidsregelaar
5. Fijne hoogteafstelstang
6. Blokkeerknop van de stelpen
7. Asvergrendeling
8. Dynamische afstelknop
   aäg Dieptemeter
9. Boorstift
10. Vergrendelknop van de zijgeleider
11. Vergrendelknop
12. Hendel
13. Verzonken vergrendelknop
14. Vormmal
15. Stofpoortadapter
16. Spantang
17. Koolborstel
18. Centreringspin
19. Kopievolger
20. Geleidingsrek
21. Geleidingsregel
22. Hendel, geïsoleerd grijpoppervlak

ONDERHOUD

WAARSCHUWING

Het product mag nooit worden aangesloten op de netvoeding bij het aansluiten van onderd maken van afstellingen, schoonmaken, uitvoeren van onderhoud of als het product niet wordt gebruikt. Door het product los te koppelen van de stroomtoevoer voorkomt u incidenteel opstarten, wat ernstig letsel kan veroorzaken.

WAARSCHUWING

Gebruik bij het onderhoud uitsluitend de orig reserveonderdelen, accessoires en bijzetstukken de fabrikant. Gebruik van niet originele onderdelen kan gevaar opleveren of schade aan de machine veroorzaken.

WAARSCHUWING

Remvloeistof, benzine, producten op basis van petroleum, kruipolie, enz mogen nooit in contact komen met kunststof onderdelen. Chemicaliën kunnen kunststof beschadigen, verzwakken of verwoesten, wat kan leiden tot ernstig letsel.

■ Voorkom het gebruik van oplosmiddelen wanneer u kunststof onderdelen reinigt. De meeste kunststoffen kunnen worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schone doek om vuil of stof te verwijderen.
■ Gereedschap dat voor bewerking van glasvezeldelen, gipsplaten of bekledingsplaten wordt gebruikt, loopt meer risico om voortijdig te slijten of defect te raken. Het zaagsel en slijpsel dat uit deze materialen ontstaat, heeft een zeer schurende werking op bepaalde onderdelen van elektrisch gereedschap, zoals overbrengingen, borstels, schakelaars, enz. We raden niet aan dat u het product gebruik gedurende langere periodes op deze types materiaal.

WAARSCHUWING

Draag altijd een veiligheidsbril of een veiligheidsbril met zijschotjes wanneer u gereedschap gebruikt. Als werk stof veroorzaakt, draag dan ook een stofmasker.

■ Wanneer de stroomkabel is beschadigd, dient deze vervangen te worden door een speciale kabel of kabelgeheel die/dat verkrijgbaar is bij de fabrikant of diens onderhoudsagent.
Alle reparaties moeten worden uitgevoerd door een Erkend Servicecentrum teneinde de veilige en betrouwbare werking van de machine te garanderen.

SMERING

Alle lagers in dit product zijn gesmeerd met een voldoende hoeveelheid smeermiddel van hoge kwaliteit, wat moet volstaan voor de levensduur van de machine onder normale gebruiksomstandigheden. Extra smering is daarom niet noodzakelijk.

MILIEUBESCHERMING

Zorg dat grondstoffen worden gerecycleerd in plaats van weggegooid als afval. Om het milieu te beschermen dient de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum te worden aangeleverd.

inele van

SYMBOLEN OP HET PRODUCT

Veiligheidswaarschuwing

V Volt

Hz Hertz

\~

Wisselstroom

W

Watt

nb

Onbelast toerental

^-1

Aantal toeren of omwentelingen per minuut

Klasse II-apparaat, dubbele isolatie

EG conformiteit

EurAsian-symbol van overeenstemming

Oekraïens conformiteitssymbool

Lees de instructies zorgvuldig voordat u de machine in gebruik neemt.

Elektrisch afval mag niet samen met ander huishoudafval worden weggegooid. Gelieve te recycleren indien de mogelijkheid bestaat. Neem contact op met uw gemeente of handelaar om advies te krijgen over recyclage.

SYMBOLEN IN DE GEBRUIKSAANWIJZING

Verbind met de stroombron.

Ontkoppel van de stroombron.

Onderdelen of accessoires afzonderlijk gekocht

Opmerking

Vergrendeling

Ontgrendeling

Snelheid, minimaal

Snelheid, max.

De volgende kernwoorden en verklaringen zijn bedoeld om de gevaarniveaus die op dit toestel betrekking hebben, te verklaren.

GEVAAR

Wijst op een gevaarlijke situatie die, indien ze niet wordt vermeden, kan leiden tot ernstige verwondingen of de dood.

⚠ WAARSCHUWING

Wijst op een mogelijk gevaarlijke situatie die, indien ze niet wordt vermeden, kan leiden tot ernstige verwondingen of de dood.

LET OP

Wijst op een mogelijk gevaarlijke situatie die, indien ze niet wordt vermeden, kan leiden tot lichte of middelmatige verwondingen.

LET OP

(Zonder veiligheidssymbool) Geeft een situatie aan die materiële schade zou kunnen veroorzaken.

n. Apgriezieni bez slodzes

min ^-1 Apgriezieni minūtē

Apgriezieni, maksimums

Het trillingsemissieniveau dat op dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test, vastgelegd in EN62841 en mag worden gebruikt om machines met elkaar te vergelijken. Het verklaarde trillingsemissieniveau geeft de hoofdtoepassing van het gereeschap weer. Als de machine echter voor andere toepassingen of met andere accessoires wordt gebruikt of slecht wordt onderhouden, kan de trillingsemissie verschillen. Dit kan de blootstelling gedurende de gehele werkduur aanzienlijk verhogen.

Bij een schatting van het niveau van blootstelling aan trillingen moet ook rekening worden gehouden met het aantal keren dat de machine wordt uitgeschakeld of draait, maar niet wordt gebruikt. Dit kan het niveau van blootstelling gedurende de gehele werkduur aanzienlijk verlagen. Stel bijkomende veiligheidsmaatregelen op om de gebruiker tegen de gevolgen van trillingen te beschermen: zoals onderhoud het gereedschap en de accessoires, houd de handen warm, de organisatie van werktijden.

PT AVISO

Naast de wettelijke rechten die voortvloeien uit de aankoop, wordt dit product gedekt door een garantie, zoals hieronder staat vermeld.

1. De garantietermijn voor consumenten bedraagt 24 maanden en gaat in op de datum waarop het product is gekocht. Deze datum moet worden gedocumenteerd met een factuur of een ander aankoopbewijs. Het product is uitsluitend ontworpen en bedoeld voor persoonlijk gebruik door consumenten. Er wordt dus geen garantie gegeven voor professioneel of commercieel gebruik.

2. Voor een deel van ons aanbod van elektrische gereedschappen (AC/periodo DQ) is het mogelijk om de garantietermijn te verlengen over de boven beschreven termijn, met behulp van de website www.ryobitools.eu. De gereedschappen die in aanmerking komen voor de verlenging van de garantietermijn wordt duidelijk weergegeven in winkels en/of verpakkingen

questoen staat beschreven in de productdocumentatie. De eindgebruiker moet zijn/haar nieuw gekochte gereedschappen binnen 30 dagen na aankoop online registreren. De eindgebruiker kan zich registreren voor de verlengde garantietermijn als zijn woonland staat vermeld op het

ura originake registratieformulier waar deze optie geldig is. Bovendien moeten eindgebruikers toestemming geven voor de opslag van de gegevens die online ingevuld moeten worden en moeten ze de algemene voorwaarden accepteren. Het ontvangstbewijs van de registratie, dat per e-mail wordt varzogden en de oorspronkelijke factuur met de aankoopdatum vormt het bewijs van de verlengde garantietermijn.

1. De garantie dekt tijdens de garantietermijn alle gebreken van het product vanwege defecten in vakmanschap of materiaal op de aankoopdatum. De garantie is beperkt tot reparatie en/of vervanging en bevat geen andere verplichtingen, waaronder maar niet beperkt tot incidentele of gevolgschade. De garantie is niet geldig als het product is misbruikt, in strijd met de gebruiksaanwijzing wordt gebruikt of onjuist is aangesloten.

Deze garantie geldt niet voor:

- alle schade aan het product die het gevolg is van onjuist onderhoud

- elk product dat is veranderd of aangepast

- elk product waar de oorspronkelijke identificatie (handelsmerk, serienummer) is beschadigd, gewijzigd of verwijderd

- alle schade die is veroorzaakt door het niet opvolgen van de gebruiksaanwijzing

- elk niet-CE-product

- elk product waar een poging tot reparatie is gedaan door een niet-erkende professional of zonder voorafgaande toestemming door Techtronic Industries.

- elk product dat is verbonden met een verkeerde voeding (amperage, spanning, frequentie)

- alle schade die is veroorzaakt door externe invloeden (chemisch, fysisch, schokken) of vreemde stoffen

- normale slijtage van reserveonderdelen

- ongepast gebruik, overbelasting van het gereedschap

- gebruik van niet-goedgekeurde accessoires of onderdelen

- gereedschapsaccessoires die bij het gereedschap worden geleverd of afzonderlijk zijn aangeschaft. Zulke uitzonderingen bevatten maar niet beperkt tot schroevendraaierbits, boorbits, slijpschijven, schuurpapier en zagen, laterale geleiding

- Componenten (onderdelen en accessoires) die onderhevig zijn aan natuurlijke slijtage, waaronder maar niet beperkt tot serviceen onderhoudsets, koolstofborstels, lagers, boorkoppen, SDS boorbitbevestigingen of ontvangers, stroomsnoeren, hulpgrepen, transporttassen, schuurplateaus, stofzakken, stofafvoerbuizen, viltringen, pennen en veren van slagmoersleutels, etc.

1. Voor onderhoud moet het product worden verzonden of gebracht naar een erkend servicestation van RYOBI die voor elk land staan vermeld in de volgende lijst met adressen voor servicestations. In sommige landen zal uw lokale RYOBI-dealer het product verzenden naar de RYOBI-serviceorganisatie. Wanneer u het product naar een servicestation van RYOBI verzendt, moet het product veilig worden verpakt zonder enige gevaarlijke inhoud, zoals benzine, met het adres van de afzender en vergezeld van een korte beschrijving van het defect.

2. Een reparatie/vervanging die onder deze garantie valt is gratis. Het vormt geen verlenging of een nieuwe start van de garantietermijn. Verwisselde onderdelen of gereedschappen worden ons eigendom. In sommige landen Islanda meten de verzendkosten door de afzender worden betaald. Uw wettelijke rechten die voortvloeien uit de aankoop van het gereedschap blijven onaangetast.

3. Deze garantie is geldig in de Europese Gemeenschap, Zwitserland, IJsland, Noorwegen, Liechtenstein, Turkije en Rusland. Buiten deze sitgebinder moet u contact opnemen met uw erkende RYOBI-dealer om vast te stellen of er een andere garantie van toepassing is.

GEAUTORISEERD ONDERHOUDSCENTRUM

Om een geautoriseerd onderhoudscentrum in uw buurt te vinden, surft u naar http://nl.ryobitools.eu/header/service-and-support/service-agents.

Hierbij verklaren wij dat het product

Profielfrees

Merk: RYOBI

Modelnummer: RRT1600

Serienummerbereik: 44442105000001- 44442105999999

is in overeenstemming met de volgende Europese Richtlijnen en geharmoniseerde normen

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013,

EN 62841-1:2015, EN 62841-2-17:2017

RoHS-documentatie is samengesteld in overeenstemming met EN 50581:2012

CE

Todd Chipner

Afgevaardigde voor het samenstellen van de technische fiche:

NL RYOBI is een handelsmerk van Ryobi Limited en wordt onder licentie gebruikt.
