MANUAL DE USUARIO RRT1600 RYOBI

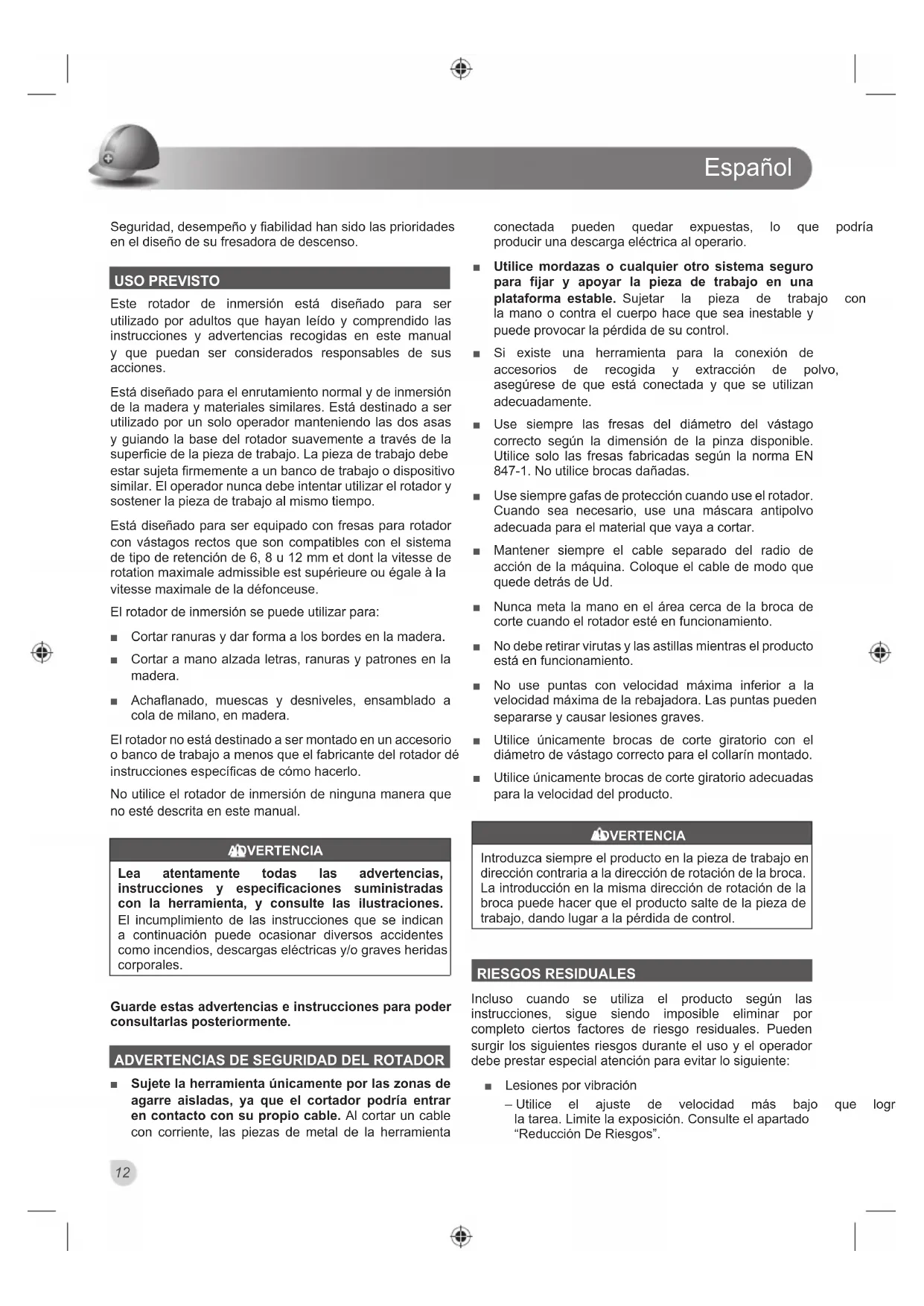

Seguridad, desempeño y fiabilidad han sido las prioridades en el diseño de su fresadora de descenso.

USO PREVISTO

Este rotador de inmersión está diseñado para ser utilizado por adultos que hayan leído y comprendido las instrucciones y advertencias recogidas en este manual y que puedan ser considerados responsables de sus acciones.

Está diseñado para el enrutamiento normal y de inmersión de la madera y materiales similares. Está destinado a ser utilizado por un solo operador manteniendo las dos asas y guiando la base del rotador suavemente a través de la superficie de la pieza de trabajo. La pieza de trabajo debe estar sujeta firmemente a un banco de trabajo o dispositivo similar. El operador nunca debe intentar utilizar el rotador y sostener la pieza de trabajo al mismo tiempo.

Está diseñado para ser equipado con fresas para rotador con vástagos rectos que son compatibles con el sistema de tipo de retención de 6, 8 u 12 mm et dont la vitesse de rotation maximale admissible est supérieure ou égale à la vitesse maximale de la défonceuse.

El rotador de inmersión se puede utilizar para:

■ Cortar ranuras y dar forma a los bordes en la madera.
■ Cortar a mano alzada letras, ranuras y patrones en la madera.
Achaflanado, muescas y desniveles, ensamblado a cola de milano, en madera.

El rotador no está destinado a ser montado en un accesorio o banco de trabajo a menos que el fabricante del rotador dé instrucciones específicas de cómo hacerlo.

No utilice el rotador de inmersión de ninguna manera que no esté descrita en este manual.

ADVERTENCIA

Lea atentamente todas las advertencias, instrucciones y especificaciones suministradas con la herramienta, y consulte las ilustraciones. El incumplimiento de las instrucciones que se indican a continuación puede ocasionar diversos accidentes como incendios, descargas eléctricas y/o graves heridas corporales.

Guarde estas advertencias e instrucciones para poder consultarlas posteriormente.

ADVERTENCIAS DE SEGURIDAD DEL ROTADOR

- Sujete la herramienta únicamente por las zonas de agarre aisladas, ya que el cortador podría entrar en contacto con su propio cable. Al cortar un cable con corriente, las piezas de metal de la herramienta

conectada pueden quedar expuestas, lo que podría producir una descarga eléctrica al operario.

• Utilice mordazas o cualquier otro sistema seguro para fijar y apoyar la pieza de trabajo en una plataforma estable. Sujetar la pieza de trabajo con la mano o contra el cuerpo hace que sea inestable y puede provocar la pérdida de su control.
  Si existe una herramienta para la conexión de accesorios de recogida y extracción de polvo, asegúrese de que está conectada y que se utilizan adecuadamente.
  ■ Use siempre las fresas del diámetro del vástago correcto según la dimensión de la pinza disponible. Utilice solo las fresas fabricadas según la norma EN 847-1. No utilice brocas dañadas.
  ■ Use siempre gafas de protección cuando use el rotador. Cuando sea necesario, use una máscara antipolvo adecuada para el material que vaya a cortar.
  ■ Mantener siempre el cable separado del radio de acción de la máquina. Coloque el cable de modo que quede detrás de Ud.
• Nunca meta la mano en el área cerca de la broca de corte cuando el rotador esté en funcionamiento.
  No debe retirar virutas y las astillas mientras el producto está en funcionamiento.
  No use puntas con velocidad máxima inferior a la velocidad máxima de la rebajadora. Las puntas pueden separarse y causar lesiones graves.
• Utilice únicamente brocas de corte giratorio con el diámetro de vástago correcto para el collarín montado.
• Utilice únicamente brocas de corte giratorio adecuadas para la velocidad del producto.

ADVERTENCIA

Introduzca siempre el producto en la pieza de trabajo en dirección contraria a la dirección de rotación de la broca. La introducción en la misma dirección de rotación de la broca puede hacer que el producto salte de la pieza de trabajo, dando lugar a la pérdida de control.

RIESGOS RESIDUALES

Incluso cuando se utiliza el producto según las instrucciones, sigue siendo imposible eliminar por completo ciertos factores de riesgo residuales. Pueden surgir los siguientes riesgos durante el uso y el operador debe prestar especial atención para evitar lo siguiente:

■ Lesiones por vibración

- Utilice el ajuste de velocidad más bajo que logr la tarea. Limite la exposición. Consulte el apartado "Reducción De Riesgos".

■ Lesiones causadas por detritos lanzados - Use siempre protección para los ojos.

■ Lesiones causadas por el polvo

- Use siempre protección para los ojos. correspondientes mascarillas antipolvo con filtros adecuados que puedan protegerlo contra el polvo del material de trabajo. No comer, beber o fumar en el área de trabajo. Asegurar una adecuada.

■ Lesiones causadas por descargas eléctricas

- La hoja puede ponerse en contacto con ocultos, haciendo que las partes del producto tengan vida. Sujete siempre el producto asas designadas y tenga cuidado al cortar en las paredes y los pisos donde los cables se pueden ocultar.

■ Lesiones debido al contacto con la broca de corte

- Después de cambiar las brocas o hacer un ajuste, asegúrese de que la tuerca de seguridad, el mandril o cualquier otro dispositivo de ajuste e apretado. Use guantes para cambiar las brocas. Mantenga siempre las manos apartadas de la zona de corte. No sujete NUNCA la pieza trabajada con la mano o entre las piernas. Fije la pieza de trabajo siempre que sea posible.

■ Lesiones causadas por el ruido

- La exposición prolongada al ruido aume riesgo de daños a la audición, y los efectos son acumulativos. Al utilizar herramientas eléctricas durante cualquier período de tiempo prolongado, utilice protección para los oídos.

REDUCCIÓN DEL RIESGO

Se ha informado de que las vibraciones de las herramientas manuales pueden contribuir a una enfermedad llamada síndrome de Raynaud en ciertos individuos. Los síntomas pueden incluir hormigueo, entorpecimiento y decoloración de los dedos, generalmente aparentes cuando tiene lugar una exposición al frío. Se considera que los hereditarios, exposición al frío y a la humedad tabaquismo y prácticas de trabajo contribuyen al desarrollo de estos síntomas. Existen medidas que pueden tomadas por el operador para reducir los efectos de vibración:

■ Mantenga su cuerpo caliente durante el tiempo frío. Al manipular la unidad, utilice guantes para mantener las manos y las muñecas calientes. Hay informes que indican que el tiempo frío es un gran factor que contribuye al síndrome de Raynaud.
■ Después de cada período de funcionamiento, realice ejercicios para aumentar la circulación sanguínea.
■ Haga pausas de trabajo frecuentes. Limite la cantidad de exposición por día.

Si siente alguno de los síntomas de esta enfermedad,

interrumpa inmediatamente el uso y consulte a su médico estos síntomas.

Use

las

ADVERTENCIA

El uso prolongado de la herramienta puede provocar o agravar lesiones. Al utilizar cualquier herramienta durante períodos prolongados asegúrese de tomar tilación descansos regulares.

CONOZCA EL PRODUCTO

p o n s u l t e la p á g i n a 95.

1. Brocha con tapa
2. Perilla con regla
3. Botón
4. Regulador de velocidad
5. Varilla de ajuste de altura fino
6. Manecilla para bloquear la escala de profundidad
7. Botón de bloqueo del eje
8. Ajustador dinámico
9. Calibre de profundidad
10. Broca
11. Palanca para bloquear la guía paralela
12. Botón de bloqueo
13. Gatillo
14. Perilla de bloqueo de la inmersión
15. Guía de forma
16. Adaptador de puerto de polvo
17. Boquilla
18. La escobilla de carbón
19. Clavija de centrado
20. Seguidor de copia
21. Bastidor de guía
22. Varilla de guía
23. Asa, superficie de agarre aislada

MANTENIMIENTO

factores

dieta

ADVERTENCIA

El aparato nunca debe estar conectado a una fuente eléctrica mientras se estén montando las piezas, realizando ajustes, limpiando, llevando a cabo mantenimiento o cuando no esté en uso. Desconectar el producto de la fuente de suministro evitará que se encienda de manera accidental, lo que podría provocar lesiones graves.

VERTENCIA

En el mantenimiento, utilice sólo piecas de repuesto y accesorios originales del fabricante. El uso de otras piezas puede ocasionar riesgos o daños en el producto.

ADVERTENCIA

No permita en ningún momento que las piezas de plástico entren en contacto con líquido de frenos, gasolina, productos derivados del petróleo, aceites penetrantes, etc. Los productos químicos pueden dañar, destruir o debilitar el plástico, lo que puede ocasionar graves daños personales.

■ Evite el uso de disolventes para limpiar las piezas de plástico. La mayor parte de los plásticos pueden resultar dañados con los disolventes que se venden en el mercado. Utilice un paño limpio para quitar las impurezas, el polvo, etc
Las herramientas eléctricas utilizadas en material de fibra de vidrio, placas de yeso o paneles de revestimiento suelen desgastarse más rápidamente y tener fallos o averías prematuramente ya que la viruta y el serrín resultantes de la fibra de vidrio son muy abrasivos para los cojinetes, las esco interruptores, etc. No recomendamos utilizar el aparato durante largos períodos de tiempo en estos tipos de materiales.

ADVERTENCIA

Utilice siempre gafas protectoras o de seguridad con protecciones laterales al manipular herramientas. Si la superficie de trabajo es polvorienta, use también careta específica.

Si el cable de suministro está dañado, deberá ser reemplazado por un cable especial u otra unidad disponible por el fabricante o el centro de servicio autorizado.
Para una mayor seguridad y fiabilidad, todas las reparaciones deben ser realizadas por un centro de servicio autorizado.

LUBRICACIÓN

Todos los rodamientos de este producto están lubricados con cantidad suficiente de lubricante de grado toda la vida de la unidad en condiciones de funcionamiento normales. Por lo tanto, no es menester prever ninguna lubricación adicional.

PROTECCIÓN DEL MEDIO AMBIENTE

Recicle las materias primas en lugar de tirarlas a la basura doméstica. Para proteger el medio ambiente, debe separar la herramienta, los accesorios y los embalajes.

SÍMBOLOS EN EL PRODUCTO

Alerta de seguridad

V Voltios

Hz Hertzios

\~ Corriente alterna

W Vatios

n. Velocidad sin carga

min ^-1 Número de revoluciones o movimientos por minuto

Equipamiento de Clase II, doble aislamiento

Conformidad CE

Certificado EAC de conformidad

Marca de conformidad ucraniana

Por favor lea las instrucciones detenidamente antes de arrancar la máquina.

Los productos eléctricos de desperdicio no deben desecharse con desperdicios caseros. Por favor reciclelos donde existan dichas instalaciones. Compruebe con su autoridad local o minorista para reciclar.

SÍMBOLOS EN ESTE MANUAL

Conectarse a la red eléctrica.

Desconectar de la red eléctrica.

Las piezas o accesorios se venden por separado

Nota

Bloquear

Desbloquear

Español

Velocidad, mínimo

Velocidad, máxima

Los siguientes símbolos y palabras detallan los niveles de cuidado necesarios para usar este producto.

PELIGRO

Indica una situación inminente de peligro que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA

Indica una situación potencialmente peligrosa que, si no se evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN

Indica una situación potencialmente peligrosa que, si no se evita, puede provocar lesiones leves o moderadas.

PRECAUCIÓN

(Sin símbolo de seguridad) Indica una situación que podría ocasionar daños materiales.

AVISOS DE SEGURANÇA DO CHANFRADOR

El nivel de emisión de las vibraciones que figura en esta hoja de información se ha medido según una prueba estandarizada que figura en EN62841 y puede ser utilizado para comparar una herramienta con otra. Puede ser utilizado para una evaluación preliminar de la exposición. El nivel de emisión de las vibraciones declarado representa las principales aplicaciones de la herramienta. No obstante, si la herramienta se utiliza para diferentes aplicaciones, con diferentes accesorios o no recibe el mantenimiento adecuado, la emisión de las vibraciones puede ser diferente. Esto puede aumentar significativamente el nivel de exposición durante el período de trabajo total.

Una estimación del nivel de exposición a la vibración también debe tener en cuenta el tiempo en el que la herramienta está desconectada o cuando está conectada pero no está realizando ningún trabajo. Esto puede reducir significativamente el nivel de exposición durante el período de trabajo total. Identificar las medidas de seguridad adicionales para proteger al operador de los efectos de las vibraziones, tales como: mantenimiento de la herramienta y de los accesorios, y la organización de los patrones de trabajo.

IT AVVERTENZE

ES CONDICIONES DE APLICACIÓN DE LA GARANTÍA DE RYOBÍ®

Además de cualquier derecho legal derivado de la compra, este producto está cubierto por una garantía que se indica a continuación.

1. El periodo de garantía es de 24 meses para consumidores y comienza en la fecha en que se comprara el producto. Dicha fecha debe documentarse wurde en una factura u otro comprobante de compra. El producto está diseñado y concebido únicamente para el uso privado del consumidor. Por lo tanto, no se ofrece garantía en caso de uso profesional o comercial.

2. Existe la posibilidad de ampliar el periodo de garantía respecto a una parte de la gama de herramientas eléctricas (CA/CC) durante el periodo descrito más arriba y mediante el registro en el sitio web www.ryobitools.eu. La dar elegibilidad de las herramientas para que se amplíe el periodo de garantía se muestra claramente en las tiendas o en el embalaje y está incluida en la documentación del producto. El usuario final tiene que registrar en línea sus herramientas recientemente adquiridas en un plazo de 30 días a partir de la fecha de compra. El usuario final podrá registrarse para obtener la garantía ampliada en su país de residencia si este aparece en la lista del formulario de registro en línea cuando esta opción sea válida. Además, los úbran los varios finales deberán dar su consentimiento al almacenamiento de los datos necesarios para el acceso en línea y tienen que aceptar los términos gungeñ condiciones. El recibo de confirmación de registro, que el correo electrónico, y la factura original que muestra la fecha de compra fúservirán como comprobante para la garantía ampliada.

3. La garantía cubre todos los defectos del producto durante el periodo de garantía debido a fallos de mano de obra o material en la fecha de compra. Lodgarantía se limita a la reparación o sustitución y no incluye ninguna aubtra obligación como, por ejemplo, daños accidentales o consecuentes. La garantía no es válida si se ha usado mal el producto, se ha usado en, contraviniendo el manual de instrucciones o se ha conectado de forma wuró Correcta. Esta garantía no es aplicable a:

- ningún daño en el producto que sea consecuencia de un mantenimiento inadecuado

- ningún producto que haya sido alterado o modificado

- ningún producto en el que los marcados de identificación originales (marca comercial, número de serie) se hayan borrado, modificado o eliminado

- ningún daño provocado por no seguir el manual de instrucciones

- ningún producto que no sea CE

- ningún producto que haya sufrido un intento de reparación por parte de un profesional no cualificado o sin la autorización previa de Techtronic Industries.

- ningún producto conectado a un suministro eléctrico inadecuado (amperios, voltaje, frecuencia)

- ningún daño causado por influencias externas (químicas, físicas, impactos) o sustancias extrañas

- desgaste normal de piezas de repuesto

- uso inadecuado, sobrecarga de la herramienta

- uso de accesorios o piezas no aprobados

- Accesorios de herramientas eléctricas proporcionados con la herramienta o comprados por separado. Tales exclusiones incluyen, entre otros, brocas de destornilladores, brocas de taladro, discos abrasivos, papel de lija y cuchillas, y guías laterales

- Componentes (piezas y accesorios) sujetos a un desgaste natural, que incluyen, entre otros, equipos de servicio y mantenimiento, escobillas de carbono, cojinetes, pinzas, accesorio o recepción de broca de taladro SDS, cable eléctrico, manillar auxiliar, transporte, hoja lijadora, bolsa de polvo, tubo de escape de polvo, disco de fieltro, pasadores y resortes de llave de impacto, etc.

1. Para su mantenimiento, el producto debe enviarse o presentarse a una estación de servicio de RYOBI autorizada que figure en la siguiente lista de direcciones de estaciones de servicio por países. En algunos países, su distribuidor RYOBI local se responsabiliza de enviar el producto a la compañía de servicio de RYOBI. Cuando se envíe un producto a una estación de servicio de RYOBI, este debe estar empaquetado de forma segura sin contenidos peligrosos como gasolina, marcado con la dirección del remitente y acompañado de una breve descripción del fallo.
2. Una reparación / sustitución con esta garantía es gratuita. No constituye una ampliación ni un nuevo comienzo del periodo de garantía. Las piezas o herramientas intercambiadas pasan a ser de nuestra propiedad. En algunos países, los gastos de envío o correo tendrá que pagarlos el remitente. Sus derechos legales derivados de esta compra de la herramienta no se verán afectados.

Isla Esta garantía es válida en la Unión Europea, Suiza, Islandia, Noruega, en Siechtenstein, Turquía y Rusia. Fuera de estas zonas, póngase en contacto con su distribuidor de RYOBI autorizado para determinar si es aplicable otra garantía.

SERVICIO TÉCNICO AUTORIZADO

Para encontrar el servicio técnico autorizado más cercano, visite http://es.ryobitools.eu/header/service-and-support/service-agents

DECLARACIÓN DE CONFORMIDAD

Techtronic Industries GmbH

Por la presente declaramos que los productos

Rotador de inmersión

Marca: RYOBI

Número de modelo: RRT1600

se encuentra en conformidad con las siguientes Directivas Europeas y normas armonizadas

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013,

EN 62841-1:2015, EN 62841-2-17:2017

Documentación sobre restricción de sustancias peligrosas (RoHS) recopilada según la norma EN 50581:2012.

CE

Todd Chipner

Director principal, Director General de Normativa y Seguridad

Autorizado para elaborar la ficha técnica:

Alexander Krug, Administrador Ejecutivo

Techtronic Industries GmbH

ES RYOBI es una marca registrada de Ryobi Limited, y se utiliza bajo licencia.
