HASZNÁLATI ÚTMUTATÓ DTCTCS10WT NEDIS

Gyors beüzemelési útmutató 56

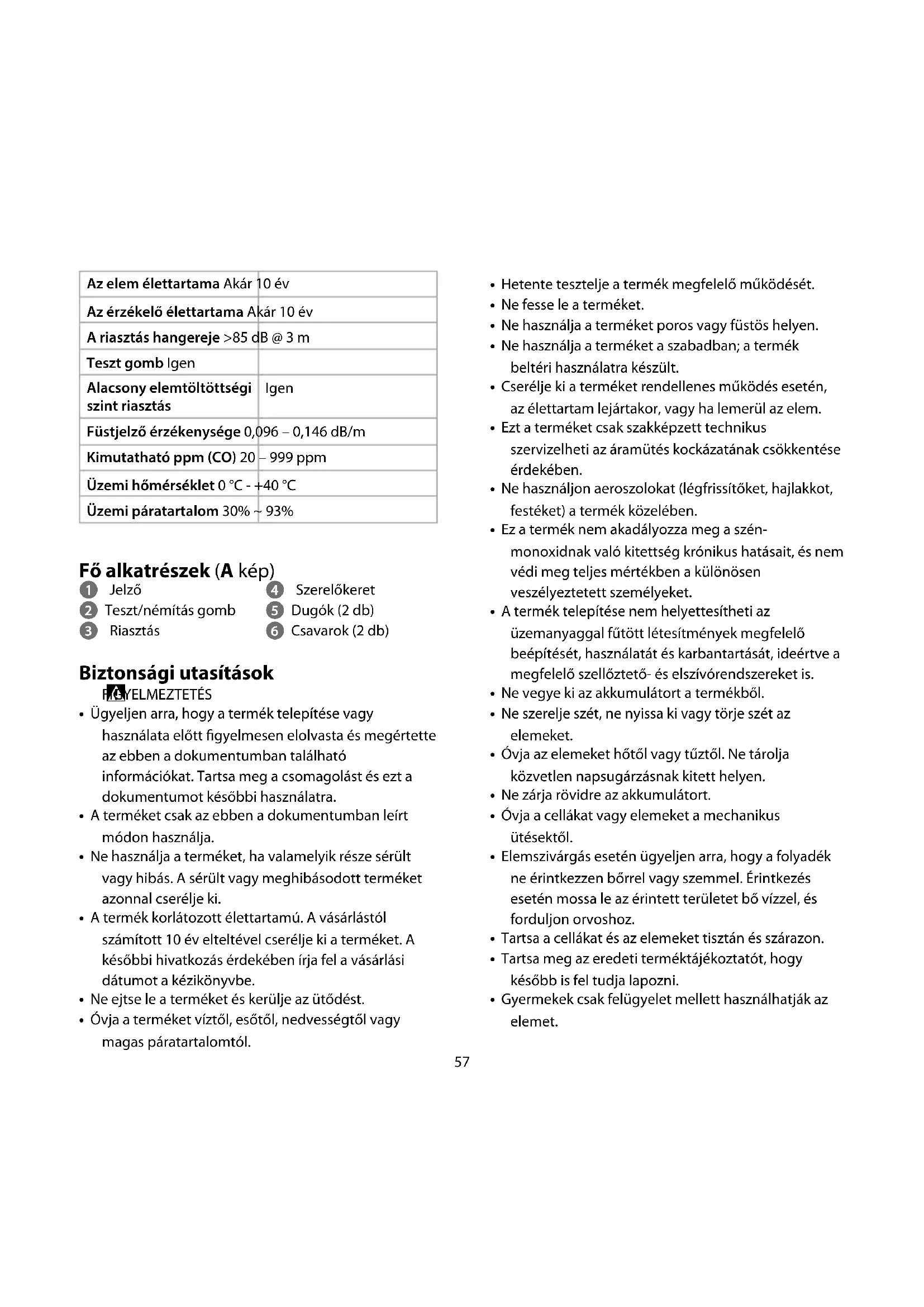

Gyors beüzemelési útmutató Kombinált füst- és szén- monoxid érzékelő DTCTCS10WTTovábbi információért lásd a bővített online kézikönyvet: ned.is/dtctcs10wt Műszaki adatok Termék Kombinált füst- és szén-monoxid érzékelőCikkszám DTCTCS10WTMéretek (h x sz x m) 134 x 134 x 40 mmEU-tanúsítványok EN 14604:2005+AC:2008EN 50291-1:2018Akkumulátor típusa 3V (EVE CR17450). Nem cserélhető, lezárt lítium57 Az elem élettartama Akár 10 év Az érzékelő élettartama Akár 10 év A riasztás hangereje >85 dB @ 3 m Teszt gomb Igen Alacsony elemtöltöttségi szint riasztás Igen Füstjelző érzékenysége 0,096 – 0,146 dB/m Kimutatható ppm (CO) 20 – 999 ppm Üzemi hőmérséklet 0 °C - +40 °C Üzemi páratartalom 30% ~ 93% Fő alkatrészek (A kép) 1 Jelző 2 Teszt/némítás gomb 3 Riasztás 4 Szerelőkeret 5 Dugók (2 db) 6 Csavarok (2 db) Biztonsági utasítások

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a dokumentumban leírt módon használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.

• A termék korlátozott élettartamú. A vásárlástól számított 10 év elteltével cserélje ki a terméket. A későbbi hivatkozás érdekében írja fel a vásárlási dátumot a kézikönyvbe.

• Ne ejtse le a terméket és kerülje az ütődést.

• Óvja a terméket víztől, esőtől, nedvességtől vagy magas páratartalomtól.

• Hetente tesztelje a termék megfelelő működését.

• Ne fesse le a terméket.

• Ne használja a terméket poros vagy füstös helyen.

• Ne használja a terméket a szabadban; a termék beltéri használatra készült.

• Cserélje ki a terméket rendellenes működés esetén, az élettartam lejártakor, vagy ha lemerül az elem.

• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.

• Ne használjon aeroszolokat (légfrissítőket, hajlakkot, festéket) a termék közelében.

• Ez a termék nem akadályozza meg a szén- monoxidnak való kitettség krónikus hatásait, és nem védi meg teljes mértékben a különösen veszélyeztetett személyeket.

• A termék telepítése nem helyettesítheti az üzemanyaggal fűtött létesítmények megfelelő beépítését, használatát és karbantartását, ideértve a megfelelő szellőztető- és elszívórendszereket is.

• Ne vegye ki az akkumulátort a termékből.

• Ne szerelje szét, ne nyissa ki vagy törje szét az elemeket.

• Óvja az elemeket hőtől vagy tűztől. Ne tárolja közvetlen napsugárzásnak kitett helyen.

• Ne zárja rövidre az akkumulátort.

• Óvja a cellákat vagy elemeket a mechanikus ütésektől.

• Elemszivárgás esetén ügyeljen arra, hogy a folyadék ne érintkezzen bőrrel vagy szemmel. Érintkezés esetén mossa le az érintett területet bő vízzel, és forduljon orvoshoz.

• Tartsa a cellákat és az elemeket tisztán és szárazon.

• Tartsa meg az eredeti terméktájékoztatót, hogy később is fel tudja lapozni.

• Gyermekek csak felügyelet mellett használhatják az elemet.58

• Megfelelő módon ártalmatlanítsa az elemet vagy akkumulátort.

• Ne használjon egyéb, nem a termékhez tervezett elemet vagy akkumulátort.

• Elem lenyelése esetén azonnal forduljon orvoshoz.

A szén-monoxid veszélyei A szén-monoxidnak (CO) való kitettség rendkívül veszélyes. A CO színtelen, szagtalan és íztelen gáz, amely elvonja az oxigént a helyiség levegőjéből. Ez végzetes lehet. A szén-dioxid tartalmú anyagok elégetése során CO keletkezik, főleg akkor, ha nem áll rendelkezésre elegendő oxigén. Ez előfordulhat például a fűtéshez és főzéshez használt készülékek hibás működése vagy nem megfelelő használata, illetve járműmotorok, elzárt kémények, kandallók, kazánok, kályhák és bármilyen egyéb, tüzelőanyagot égető készülékek zárt helyen történő használata esetén. Szén-monoxidnak való kitettség esetén a következő tünetek jelentkeznek: A levegő CO- koncentrációja. (ppm = milliomod részecske) Tünetek 50ppm A maximális megengedett koncentráció, amelynek egészséges felnőttek 8 óra alatt ki lehetnek téve. 200ppm A kitettséget követő 2-3 órán belül: - enyhe fejfájás - fáradtság - szédülés - émelygés A levegő CO- koncentrációja. (ppm = milliomod részecske) Tünetek 400ppm A kitettséget követő 1-2 órán belül: - frontális fejfájás

órás kitettség halálhoz vezethet. 800 – 999 ppm A kitettséget követő 45 percen belül: - szédülés - émelygés - görcsök - eszméletvesztés

FIGYELMEZTETÉS: A 2-3

órás kitettség halálhoz vezethet.

Ez a termék nem akadályozza meg a szén- monoxidnak való kitettség krónikus hatásait, és nem nyújt teljes védelmet a különösen veszélyeztetett személyek számára.

A termék telepítése nem helyettesítheti az üzemanyaggal fűtött létesítmények megfelelő beépítését, használatát és karbantartását, ideértve a megfelelő szellőztető- és elszívórendszereket is. Az akkumulátorok aktiválása Az akkumulátorok akkor kerülnek aktiválásra, amikor az első használat során a konzolhoz rögzítik a készüléket.

A terméket kötelező a hozzá tartozó konzollal együtt használni. A termék külön használva nem működik.59 A hely kiválasztása (B és C ábra) A biztonságos használat érdekében ajánlott a terméket olyan helyiségekbe telepíteni, ahol tüzelőberendezés található és a CO, valamint a füst gyorsan felfelé áramlik. A termék a következőképpen építhető be:

• Minden alvóhelyiségben.

• 12 m-nél hosszabb folyosó mindkét végén.

• Minden olyan helyiségben, ahol kemence, hőforrás és/vagy egyéb tüzelőberendezés található.

• Minden olyan helyiségben, ahol több ember több egymást követő órát tölt.

• Többszintes épületekben minden emeleten legalább egy terméket fel kell szerelni. Tüzelőberendezéssel felszerelt területeken: A mennyezeten:

• Legalább 3 m távolságra a CO-forrástól.

• A környező falaktól legalább 30 cm távolságra.

• A szoba egy központi pontján.

• Nem turbulens levegőjű területen (ablakok, mennyezeti ventilátorok vagy légkondicionálók közelében).

A termék ferde mennyezetre is felszerelhető.

Lejtős mennyezeten a terméket ne a magasabb részre szerelje fel, mert itt füstmentes levegő gyűlhet fel. Az alvóhelyiségekben:

• Nem turbulens levegőjű területen (ablakok, mennyezeti ventilátorok vagy légkondicionálók közelében).

• Nem tárgyak (függönyök vagy szekrények) mögött. Egyéb területeken:

• Nem turbulens levegőjű területen (ablakok, mennyezeti ventilátorok vagy légkondicionálók közelében).

• Nem tárgyak (függönyök vagy szekrények) mögött.

Az optimális CO-érzékelés érdekében a terméket légzési magasságban kell felszerelni.

Az optimális füstérzékelés érdekében a terméket legalább 1,80 m magasságban kell felszerelni. Ne telepítse a terméket:

• piszkos, zsíros vagy poros területeken.

• 0 °C alatti hőmérsékletű területen.

• +40 °C feletti hőmérsékletű területen.

• turbulens levegőjű területen (mennyezeti ventilátorok, légkondicionálók vagy nyitott ablakok közelében).

• a magas páratartalom forrásától számított 3 méteren belül.

• konyhai eszközöktől számított 1,5 méteren belül.

• kályhától vagy tüzelőanyaggal működő hőforrástól számított 6 m távolságon belül.

• tárgyak, például függöny vagy szekrény mögé.

• uoreszkáló fényforrástól számított 1 m távolságon belül. A termék beüzemelése/felszerelése (D és E ábra)

részt a kívánt helyen. Köves/betonfelületek esetén kövesse a 2. - 6. lépéseket. Fafelületek esetén haladjon tovább az 5. lépéssel.

rész használatával jelölje meg a fúrások helyét (70 mm a két furat között).

3. Fúrjon két Ø 5 mm átmérőjű furatot.

4. Helyezze be a tipliket a lyukakba.

5. Rögzítse a tartókonzolt a csavarokkal.

részt az óramutató járásával egyező irányba a felerősítéshez A

Ne húzza túl a csavarokat, mert ez eldeformálja a keretet. A termék tesztelése A terméket a megfelelő működés biztosítása érdekében hetente egyszer tesztelni kell. Nyomja meg és tartsa lenyomva a teszt/némítás gombot. Az A

rész pirosan60 villog. Tartsa lenyomva, amíg a termék három hosszú hangjelzést és négy hosszú hangjelzést ad. Néma üzemmód A néma üzemmódban a termék 10 percig nem ad riasztást. Ha a termék néma üzemmódban füstöt vagy CO-t érzékel, akkor az A

rész pirosan villog. A néma üzemmódot manuálisan kell aktiválni.

1. A néma üzemmód aktiválásához nyomja meg

röviden a teszt/némítás gombot A

10 perc elteltével a termék ismét készenléti üzemmódba kerül. LED-világítás Figyelmeztető hangjelzés Készenléti üzemmód Az A

rész 40 másodpercen- ként zölden felvillan. Kikapcsolva. Inaktív üzemmód Az A

rész 40 másodpercen- ként sárgán felvillan. Kikapcsolva. Teszt Az A

rész 3 alkalommal felvillan pirosan, majd 1,5 másodpercig szünetel. Ezen ciklus után az A

rész 4 alkalommal felvillan pirosan, majd 5 másodpercig szünetel. 3 hosszú hangjelzés és 4 hosszú hangjelzés. Alacsony elemtöltöttségi állapot Az A

rész 40 másodpercen- ként sárgán felvillan. 40 másodper- cenként egyszer csipog. Üzemzavar Az A

rész 40 másodpercen- ként 2 alka- lommal sárgán felvillan. 40 másodper- cenként kétszer csipog. Az életciklus vége Az A

rész 40 másodpercen- ként 3 alka- lommal sárgán felvillan. 40 másodper- cenként 3 rövid hangjelzés. Füstjelzés Az A

rész egymás után 3 alkalommal pirosan felvillan, majd 1,5 másodpercig szünetel. Egymás után 3 alkalommal csipog, majd 1,5 másodpercig szünetel. CO-riasztás Az A

rész egymás után 4 alkalommal pirosan felvillan, majd öt másodpercig szünetel. Egymás után 4 alkalommal csipog, majd 5 másodpercig szünetel. A termék reakcióideje CO esetén A levegő CO- koncentrációja. (ppm = milliomod részecske) A termék reakcióideje 30ppm 120 perc 50ppm 60 – 90 perc 100ppm 10 – 3 perc 300ppm 3 perc61 CO-riasztás Ha a riasztó egymás után négy alkalommal csipog, és a jelzőfény pirosan villog:• Azonnal menjen szabad levegőre.• Hívja a helyi segélyszolgálatot (tűzoltóság).• Ne menjen vissza az épületbe, amíg a segélyszolgálat nem mondja, hogy ez biztonságosan megtehető. Füstjelzés Ha a riasztás egymás után három alkalommal csipog, és a jelzőfény pirosan villog:• Határozza meg a füst forrását. Hibaelhárítás Probléma Lehetséges megoldásA riasztó nem reagál, amikor megnyomja a teszt gombot.Győződjön meg róla, hogy az elemek megfelelően vannak behelyezve.Az A rész villog, és a riasztás 40 másodpercenként megszólal.Az elem töltöttségi szintje alacsony. Azonnal cserélje ki a terméket.Az A rész kétszer felvillan, és a riasztás 40 másodpercenként megszólal.A termék meghibásodott. Lépjen kapcsolatba a Nedisszel. Ne használjon agresszív tisztítószereket, például ammóniát, savat vagy acetont a termék tisztításához.• Rendszeresen tisztítsa meg a terméket puha, tiszta, száraz ruhával. Kerülje a felületet károsító súrolószerek használatát.• A por eltávolítása érdekében havonta porszívózza ki a terméket.
