BEDIENUNGSANLEITUNG DTCTCS10WT NEDIS

Rauch- und Kohlenmonoxid-Kombimelder

DTCTCS10WT

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/dtctcs10wt

Spezifikationen

Produkt Rauch- und	Kohlenmonoxid-Kombimelder
Artikelnummer DTCTCS10WT
Größe (L x B x H) 134 x 134	x 40 mm
EU-Zertifizierung EN 14604:2005+AC:2008EN 50291-1:2018
Batterietyp 3V (EVE CR17450).Nicht austauschbare, fest eingebauteLithiumbatterie
Lebensdauer der Batterie	Bis zu 10 Jahre
Lebensdauer des Sensors	Bis zu 10 Jahre
Alarm-Lautstärke >85 dB @ 3 m
Test-Taste Ja
Alarm bei niedrigem Batteriestand	Ja
Empfindlichkeit des Rauchmelders	0,096 - 0,146 dB/m
Nachweisbare ppm (CO) 20 - 999 ppm
Betriebstemperatur 0 °C - +40 °C
Betriebsfeuchtigkeit 30% ~ 93%

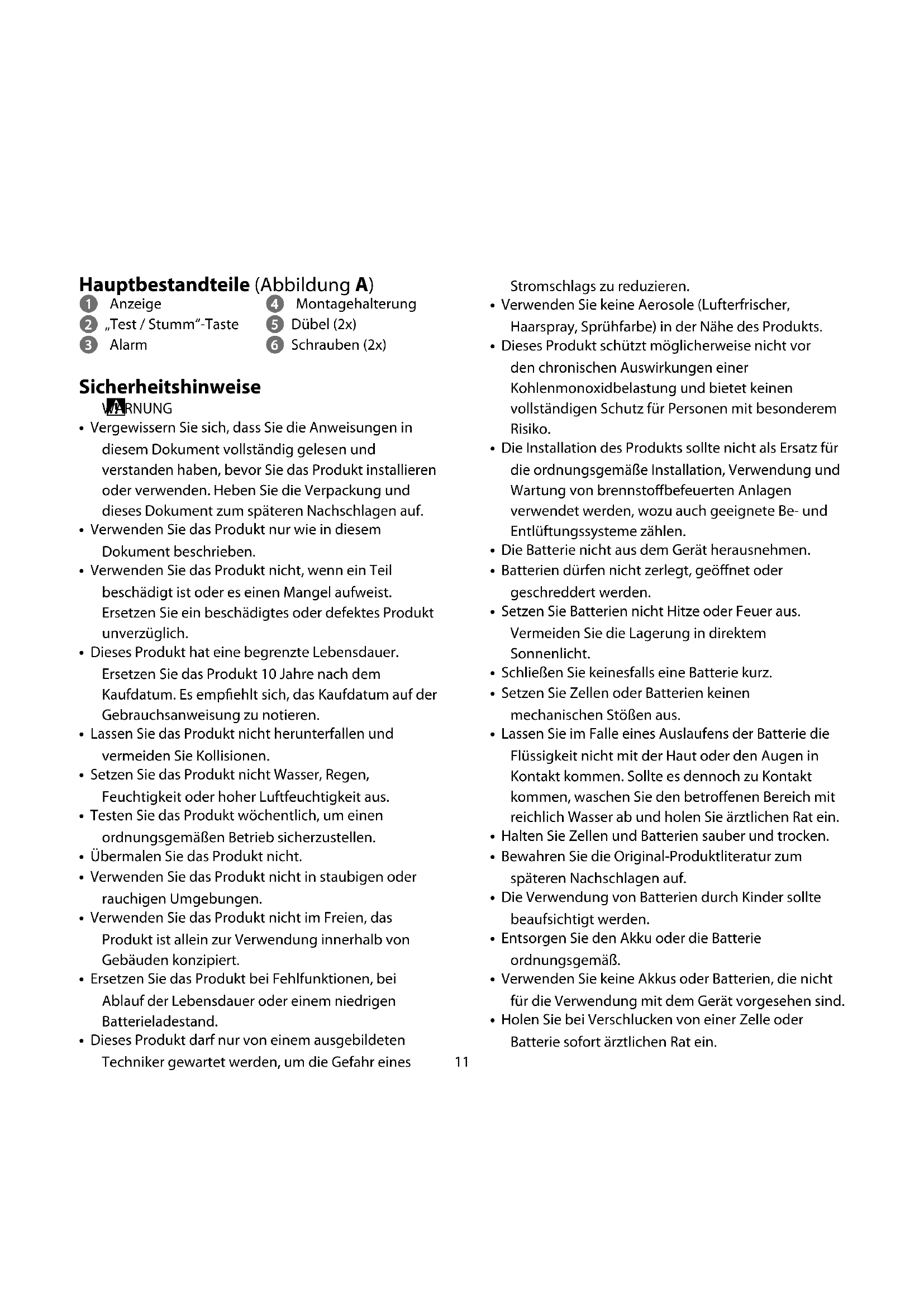

Hauptbestandteile (Abbildung A)

1 Anzeige
2 "Test/Stumm"-Taste
3 Alarm

4 Montagehalterung
Dübel (2x)
6 Schrauben (2x)

Sicherheitshinweise

WARNING

• Vergewissern Sie sich, dass Sie die Anweisungen in this dem Dokument vollständig gelesen und verstehen haben, bevor Sie das Produkt installmenten oder verwenden. Hebben Sie die Verpackung und these Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in thisem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Dieses Produkt hat eine begrenzte Lebensdauer. Ersetzen Sie das Produkt 10 Jahre nach dem Kaufdatum. Es empfehlts sich, das Kaufdatum auf der Gebrauchsanweisung zu notieren.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Setzen Sie das Produkt nicht Wasser, Regen, Feuchtigkeit oder hoher Luftfeuchtigkeit aus.
• Testen Sie das Produkt wochentlich, um einen ordnungsgemänen Betrieb sicherzustellen.
• Übermalen Sie das Produkt nicht.
• Verwenden Sie das Produkt nicht in staubigen oder rauchigen Umgebungen.
• Verwenden Sie das Produkt nicht im Freien, das Produkt ist allein zur Verwendung innerhalb von Gebäuden konzipiert.
• Ersetzen Sie das Produkt bei Fehlfunktionen, bei Ablauf der Lebensdauer oder einem niedrigen Batterieladestand.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines

Stromschlags zu reduzieren.

• Verwenden Sie keine Aerosole (Lufferfrischer, Haarspray, Sprühfarbe) in der Höhe des Produkts.
• Dieses Produkt schützt möglicherweise nicht vorden chronischen Auswirkungen einer Kohlenmonoxidbelastung und bietet keinen vollständigen Schutz für Personen mit besonderem Risiko.
• Die Installation des Produkts sollte nicht als Ersatz für die ordnungsgemäß Installation, Verwendung und Wartung von brennstoffbefeuerten Anlagen verwendet werden, wo zu auch geeignete Be- und Entlüftungssysteme zahlen.
  Die Batterie nicht aus dem Gerät herausnehmer.
• Batterien dürfen nicht zerlegt, geöffnet oder geschreddert werden.
• Setzen Sie Batterien nicht Hitze oder Feuer aus. Vermeiden Sie die Lagerung in direktem Sonnenlicht.
• Schlieben Sie keinesfalls eine Batterie kurz.
• Setzen Sie Zellen oder Batterien keinen mechanischen Stößen aus.
• Lassen Sie im Falle eines Auslaufens der Batterie die Flüssigkeit nicht mit der Haut oder den Augen in Kontakt kommt. Sollte es davon zu Kontakt kommt, waschen Sie den betroffenen Bereich mit reichlich Wasser ab und holen Sie arztlichen Rat ein.
• Halten Sie Zellen und Batterien sauber und trocken.
• Bewahren Sie die Original-Produktliteratur zum späteren Nachschlagen auf.
• Die Verwendung von Batterien durch Kinder sollen beaufsichtigt werden.
• Entsorgen Sie den Akku oder die Batterie ordnungsgemäß.
• Verwenden Sie keine Akkus oder Batterien, die nicht für die Verwendung mit dem Gerät vorgesehen sind.
• Holen Sie bei Verschlucken von einer Zelle oder Batterie(sofort arztlichen Rat ein.

Jahren von Kohlenmonoxid

Eine Exposition gegenüber Kohlenmonoxid (CO) ist sehr gefährlich. CO ist ein farb-, geruch- und geschmackloses Gas, das der Umgebung den Sauerstoff entzieht. Dies kann tõdliche Folgen haben.

CO entstehen bei der Verbrennung von

kohlenstoffhaltigen Materialien, hauptsächlich wenn nicht genügend Sauerstoff zur Verfügung liegt. Dies kann z. B. durch Fehlfunktionen oder Missbrauch von Geräten, die zum Heizen und Kochen verwendet werden, oder durch Fahrzeugmotoren, verstopfte Schornsteine, Kamine, Heizkessel, Öfen und andere brennstoffbetriebene Geräte innerhalb eines geschlossenen Bereichs geschehen.

Bei einer CO-Exposition treten die folgenden Symptome auf:

CO-Konzentration in der Luft (ppm = parts per million)	Symptome
50ppm Die maximal zulässige Konzentration, der gesunde Erwachsene in einem Zeitraum von 8 Stunden ausgesetzt werden dürfen.
200ppm Innerhalb von 2-3Stunden nach der Exposition:-Leichte Kopfschmerzen -Müdigkeit -Schwindelgeführlt -Übelkeit

CO-Konzentration in der Luft (ppm = parts per million)	Symptome
400ppm Innerhalb von 1-2	Stunden nach der Exposition: -Frontale Kopfschmerzen WARNUNG: Eine Exposition über einen Zeitraum von 3 Stunden hinaus führt zum Tod.
800 - 999 ppm Innerhalb von 45	Minuten nach der Exposition: -Schwindelgefühl -Übelkeit -Krämpfe -Bewusstlosigkeit WARNUNG: Eine Exposition über einen Zeitraum von 2-3 Stunden führt zum Tod.

ses Produkt schutzt nicht vor den chronischen

Auswirkungen einer Kohlenmonoxidbelastung und bietet keinen vollständigen Schutz für Personen mit besonderem Risiko.

Installation des Produkts sollen nicht als Ersatz für die ordnungsgemäß Installation, Verwendung und Wartung von brennstoffbefeuerten Anlagen verwendet werden, zo zu auch geeignete Be- und Entlüftungssysteme zahlen.

Aktivierung der Batterien

Die Batterien werden aktiviert, wenn sie bei der Erstinbetriebnahme an der Halterung angebracht werden.

Produkt muss mit der passenden Halterung verwendet werden. Das Gerät Funktioniert nicht ohne Halterung.

Auswahldes geeigneten Aufstellungsortes(BildB&C)

Für eine sichere Verwendung empfeht es sich, das Produkt in Räumen mit einer Verbrennungsqelle zumontieren, in denen CO und Rauch rasch nach obenziehen.

Installation des Produkts:

• In jedem Schlaufbereich.
  An beiden Enden eines Flurs, der länger als 12 m ist.
• In jedem Raum, in dem sich ein Ofen, eine Wärmequelle und/oder andere brennende Geräte befinden.
• In jedem Raum, in dem sich mehrere Personen mehrere aufeinanderfolgende Stunden aufhalten.
• Installieren Sie mindestens ein Produkt auf jeder Etage eines mehrstöckigen Hauses.

In Bereichen mit einer Verbrennungsequelle: An der Decke:

• In einem Abstand von mindestens 3m von der CO-Quelle.
• Mindestens 30cm Abstand zu umgebenden Wänden.
• An einerzentralen Stelle im Raum.
• Nicht in Luftströmen (in der Höhe von Fenstern, Deckenventilatoren oder Klimaanlagen).

Das Produkt kann gegebenenfalls auch an einer Dachsgräge montiert werden.

I allieren Sie das Produkt nicht in der Spitze einer Dachsgrage, da sich Dort rauchfreie Luft ansammeln kann.

In Schlaufbereichen:

• Nicht in Luftströmen (in der Höhe von Fenstern,

Deckenventilatoren oder Klimaanlagen).

• Nicht hinter Objekten (Vorhänge oder Schrände).

Andere Bereiche:

• Nicht in Luftströmen (in der Höhe von Fenstern, Deckenventilatoren oder Klimaanlagen).
• Nicht hinter Objekten (Vorhänge oder Schranke). Um eine optimale CO-Erkennung zu gewährleisten, sollte das Produkt in Atemhöhe montiert werden. Um eine optimale Raucherkennung zu gewährleisten, sollte das Produkt in einer Mindesthöhe von 1,80 m montiert werden.

Installieren Sie das Produkt nicht:

• in schmutzigen, fettigen oder staubigen Bereichen.
• bei Temperaturen unter 0^ .
• bei Temperaturen über +40^ .
• in Luftströmen (in der Höhe von Deckenventilatoren, Klimaanlagen oder offen den Fenstern).
• im Umkreis von 3 Metern einer Quelle hoher Luftfeuchtigkeit.
• im Umkreis von 1,5 Metern von Kuchengeräten.
• Im Umkreis von 6 m von einem Ofen oder einer brennenden Wärmequelle.
• hinter Objekten wie Vorhängen oder Schranken.
• Im Umkreis von 1 m von fluoreszierenden Beleuchtungskörpern.

Installation/Montage des Produkts (Abbildung D & E)

1. Platzieren Sie A 4 an der gewünschten Position.
   Befolgen Sie die Schritte 2. -6. für Stein-/
   Betonoberflächen. Für Holzoberflächen fahren Sie mit Schritt 5. fort.
2. Verwenden Sie A 4, um die Bohrlicher mit einem Stift zu markieren (70 mm zwischen den beiden Lächern).

3. Bohren Sie zwei LÖcher mit 0 mm Durchmesser.

4. Setzen Sie die Düb in die Bohrlocher ein.

5. Befestigen Sie die Montagehalterung mit den Schrauben.
6. Drehen Sie A 3 im Uhrzeigersinn, um es an A4 zu befestigen.

Ziehen Sie die Schrauben nicht zu fest an, da dies zu einer Verformung der Halterung führt.

TestendesProdukts

Das Produkt muss einmal wochentlich getestet werden, um einen ordnungsgemäß Betrieb sicherzustellen.

Drücken Sie dazu die Test/Stumm-Taste. A1 blinkt rot.

Die Taste gedrückt halten, bis das Gerät erst drei lange und dann vier lange Pieptöne von sich gibt.

Silent-Modus

Im Silent-Modus gibt das Produkt 10 Minuten lang keinen Alarmton ab. Wird im Silent-Modus Rauch oder CO entdeckt, blinkt A rot.

Der Silent-Modus muss manuell aktiviert werden.

1. Drücken Sie die Test/Stumm-Taste A2 kurz, um den Silent-Modus zu aktivieren.

Nach 10 Minuten wechselt das Produkt zurück in den Standby-Modus.

	LED-Licht Alarmton
Standby-Modus	A1 blinkt alle 40 Sekunden grün auf.	Aus.
Stillmodus	A1 blinkt alle 40 Sekunden gelb auf.	Aus.

Test	A● pulsiert 3 mal rot, gefolgt von 1,5 Sekunden Pause. Nach thisem Zyklus pulsiert A● 4 mal rot, gefolgt von 5 Sekunden Pause.	3 lange und 4 lange Pieptöne.
Niedriger Batteriestand	A● blinkt alle 40 Sekunden gelb auf.	Piept einmal alle 40 Sekunden.
Störung	A● blinkt alle 40 Sekunden zweimal gelb auf.	Piept zweimal alle 40 Sekunden.
Ende der Produktlebens-dauer	A● blinkt alle 40 Sekunden dreimal gelb auf.	3 kurze Pieptöne alle 40 Sekunden.
Rauchmelder	A● blinkt dreimal hintereinander rot, gefolgrt von 1,5 Sekunden Pause.	Piept dreimal hintereinander, gefolgrt von 1,5 Sekunden Pause.
CO-Alarm	A● blinkt viemal hintereinander rot, gefolgrt von 5 Sekunden Pause.	Piept viermal hintereinander, gefolgrt von 5 Sekunden Pause.

Reaktionszeit des Produkts bei CO-Emission

CO-Konzentration in der Luft (ppm = parts per million)	Reaktionszeit des Produkts
30ppm 120 Minuten
50ppm 60 – 90 Minuten
100ppm 10 – 3 Minuten
300ppm 3 Minuten

CO-Alarm

Wenn der Alarm viermal nacheinander piept und die Anzeige rot blinkt:

• Begeben Sie sich unverzüglich nach draußen.
  Rufen Sie den örtlichen Rettungsdienst (Feuerwehr).
• Gehen Sie nicht zurück in das Gebäude, bis die Rettungsdienste ihren mitteilen, dass es sicher ist.

Rauchmelder

Wenn der Alarm dreimal nacheinander piept und die Anzeige rot blinkt:

• Suchen Sie die Ursache der Rauchentwicklung.

Problemlösung

Problem|Mögliche Lösung
Der Alarm reagiert nicht, wenn Sie die Test-Taste drucken.	Stellen Sie sicher, dass die Batterien richtig eingesetzt sind.
A➀blinkt und der Alarm ertönt alle 40 Sekunden.	Die Batterie ist schwach. Tauschen Sie das Produkt sofort aus.
A➁blinkt zweimal und der Alarm ertönt alle 40 Sekunden.	Das Produkt hat eine Fehlfunktion. Nehmen Sie Kontakt mit Nedis auf.

Verwenden Sie keine aggressiven chemischen Reinigungsmittel wie Ammoniak, Säuren oder Aceton zur Reinigung des Produkts.

• Reinigen Sie das Produkt regelmäßig mit einem weichen, sauberen und trockenen Tuch. Vermeiden Sie scheuernde Reinigungsmittel, welche die Oberfläche beschädigten können.
• Saugen Sie das Produkt einmal im Monat ab, um Staub zu entfern.
