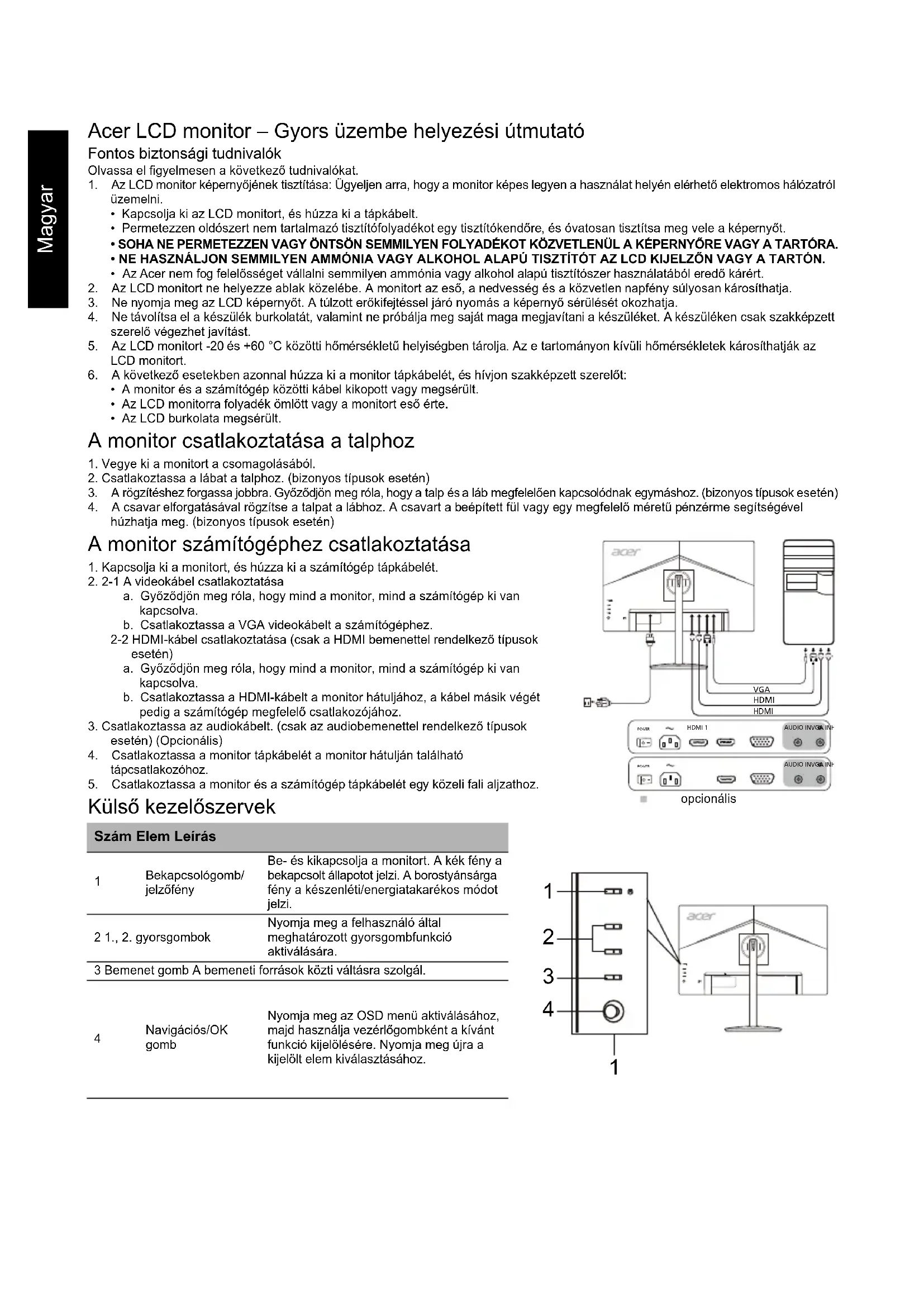

Acer LCD monitor – Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.

2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.

3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyöt.
4. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYÖRE VAGY A TARTÓRA.
5. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZÖN VAGY A TARTÓN.

6. Az Acer nem fog felelösséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

7. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.

8. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
9. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
10. Az LCD monitor -20 és +60 °C közötti hömérsékletű helyiségben tárolja. Az e tartományon kívüli hömérsékletek károsíthatják az LCD monitor.
11. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:

- A monitor és a számítógép közötti kábel kikopott vagy megsérült.

• Az LCD monitorra folyadék ömlött vagy a monitort eső érte.
• Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

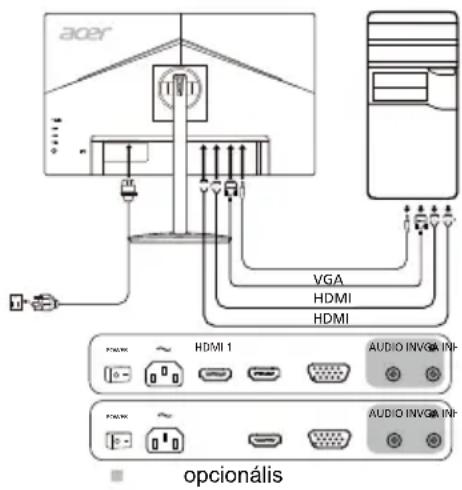

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A videokábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a VGA videokábelt a számítógéphez.

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

1. Csatlakoztassa az audiokábelt. (csak az audiobemenettel rendelkező típusok esetén) (Opcionális)

2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.

3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

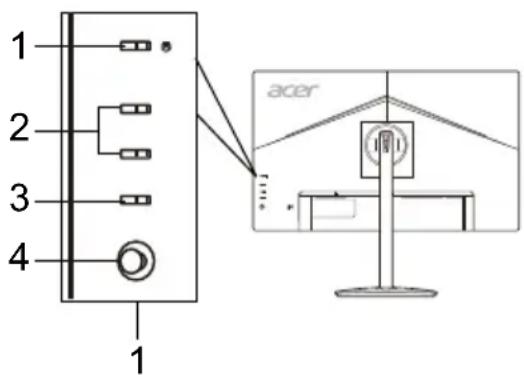

Külső kezelőszervek

Szám Elem Leírás
1	Bekapcsológomb/jelzőfény	Be- és kikapcsolja a monitort. A kék fény a bekapcsolt állapotot jelzi. A borostyánsárga fény a készenléti/energiatakarékos módot jelzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktiválására.
3 Bemenet gomb A bemeneti források közti váltásra szolgál.
4	Navigációs/OK gomb	Nyomja meg az OSD menü aktiválásához, majd használja vezérlőgombként a kívánt funkció kijelölésére. Nyomja meg újra a kijelölt elem kiválasztásához.

acer VGA HDMI HDMI HDMI 1 AUDIO INVGA INF AUDIO INVGA INF optionalis

1 2 3 4 1 acer

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepitik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a távolságot a készülék és a vevő között.
• Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik.
• Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelyv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelyv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelyv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányely alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűmie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a CAN ICES-003(B)/NMB-003(B) szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MÜSZAKI ADATOK

LCD-panel	Meghajlórendszer Színes	TFT LCD
	Méret 23,8"W (60 cm)
	Képpontméret 0,2745 mm	(vízszintes) x 0,2745 mm (függőleges)
	Fényerő	250 cd/m2(jellemző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög 178° (vízszintes) 178° (függőleges) (CR=10)
	Válaszidő 1 ms (VRB)
	Videó R, G, B analóg felület
	Paneltípus VA
	Vízszintes frekvencia 30-85 kHz
	Függőleges frekvencia 56-76 Hz
Megjeleníthető színek 16,7 millió
Videoórajel		VGA: 174,5 MHzHDMI: 174,5 MHz
Maximális felbontás		VGA: 1920 x 1080 75 Hz-enHDMI: 1920 x 1080 75 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiafogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 22 W
	Alvó állapot 0,5 W
	Kikapcsolt állapot 0,3 W
Bemeneti csatlakozó		D-SubHDMI (csak a HDMI bemenettel rendelkező típusnál)
Bemeneti videojel		Analóg: 0,7 Vp-p (normál), 75 OHM, pozitívHDMI (csak a HDMI bemenettel rendelkező típusnál) (opcionális)
Hangszórók		2 W × 2 (Csak az audiobemenettel rendelkező típusok esetén) (Opcionális)
Maximális képernyőméret		Vízszintesen: 527,04 mmFüggőlegesen: 296,46 mm
Áramforrás		100-240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Működési hőmérséklet: 0-40 °CTárolás hőmérséklet: -20-60 °CMűködési páratartalom: 20-80%
Méretek		540,2 (szé) × 377,71 ~ 497,71 (ma) × 233,65 (mé) mm
Tömeg (nettó)		4,91 kg (nettó)
Mechanikai jellemzők		Dölés: -5° és +20° között (Csak a készülék legmagasabb pontján mérhető 20 fokos dőlésszög)Elfordulás: 360° közöttMagasságbeállítás: 0-120 mmElfordílható: -90° és +90° közöttLevehető talp: lgen
Külső kezelőszervek	Kapcsoló/gombok	Bekapcsológomb1. gyorsgomb2. gyorsgombBemenetMenü/Navigációs/OK
	Funkciók	FényerőKontrasztKék fénySötét élénkítéseACMSzuper élességVízszintes pozíció (csak az analóg bemenetű típuson)Függőleges pozíció (csak az analóg bemenetű típuson)Órajel (csak az analóg bemenetű típuson)Fókusz (csak az analóg bemenetű típuson)Automatikus konfiguráció (csak az analóg bemenetű típuson)GammaSzínhőmérsékletMódoksRGB módSzürkeárnyalatos mód6 tengelyes színárnyalat6 tengelyes telítettségHangerőNémltásTúlhajtásFreeSyncFrissítési frekvencia számaVRBNyelvOSD időkorlátjaÁtlátszóságOSD zárBemenetAutomatikus forrásGyorsgomb hozzárendeléseSzéles módDDC/CIIHDMI FeketeszintGyorsindítás módKijelzőinformációkÁllítsa vissza az összes beállítástKilépés
A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.
