BRUGSANVISNING CBA242YA ACER

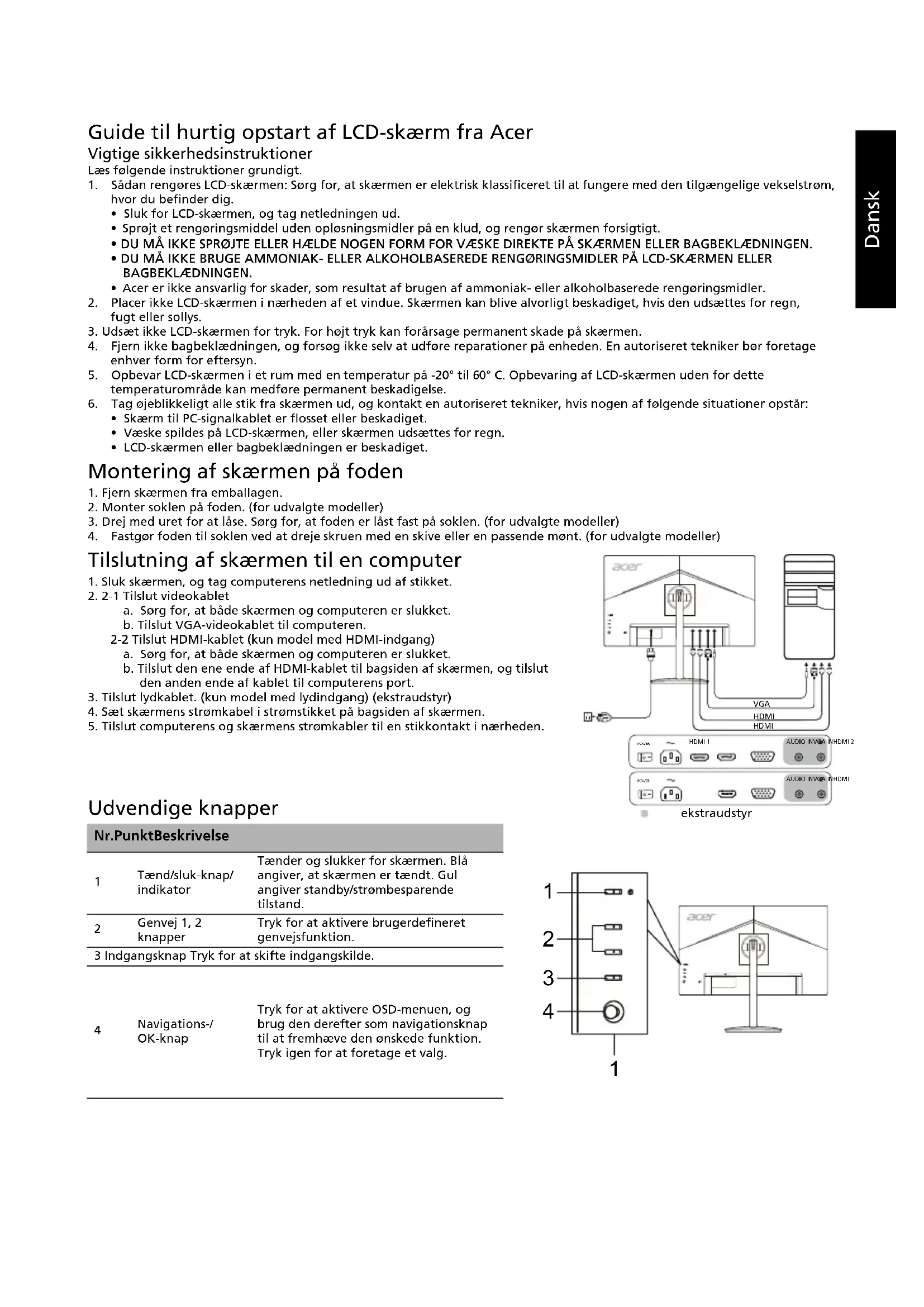

Guide til hurtig opstart af LCD-skærm fra Acer

Vigtige sikkerhedsinstruktioner

Læs følgende instruktioner grundigt.

1. Sådan rengøres LCD-skærmen: Sørg for, at skærmen er elektrisk klassificeret til at fungere med den tilgængelige vekselstrøm, hvor du befinder dig.

2. Sluk for LCD-skærmen, og tag netledningen ud.

3. Sprøjt et rengøringsmiddel uden opløsningsmidler på en klud, og rengør skærmen forsigtigt.
4. DU MÅ IKKE SPR∅JTE ELLER HÆLDE NOGEN FORM FOR VÆSKE DIREKTE PÅ SKÆRMEN ELLER BAGBEKLÆDNINGEN.
5. DU MÅ IKKE BRUGE AMMONIAK- ELLER ALKOHOLBASEREDE RENG∅RINGSMIDLER PÅ LCD-SKÆRMEN ELLER BAGBEKLÆDNINGEN.

6. Acer er ikke ansvarlig for skader, som resultat af brugen af ammoniak- eller alkoholbaserede rengøringsmidler.

7. Placer ikke LCD-skærmen i nærheden af et vindue. Skærmen kan blive alvorligt beskadiget, hvis den udsættes for regn, fugt eller sollys.

8. Udsæt ikke LCD-skærmen for tryk. For højt tryk kan forårsage permanent skade på skærmen.

9. Fjern ikke bagbeklædningen, og forsøg ikke selv at udføre reparationer på enheden. En autoriseret tekniker bør foretage enhver form for eftersyn.
10. Opbevar LCD-skærmen i et rum med en temperatur på -20° til 60° C. Opbevaring af LCD-skærmen uden for dette temperaturområde kan medføre permanent beskadigelse.
11. Tag øjeblikkeligt alle stik fra skærmen ud, og kontakt en autoriseret tekniker, hvis nogen af følgende situationer opstår:

- Skærm til PC-signalkablet er flosset eller beskadiget.

- Væske spildes på LCD-skærmen, eller skærmen udsættes for regn.

- LCD-skærmen eller bagbeklædningen er beskadiget.

Montering af skærmen på foden

1. Fjern skærmen fra emballagen.
2. Monter soklen på foden. (for udvalgte modeller)
3. Drej med uret for at läse. Sørg for, at foden er låst fast på soklen. (for udvalgte modeller)
4. Fastgør foden til soklen ved at dreje skruen med en skive eller en passende mont. (for udvalgte modeller)

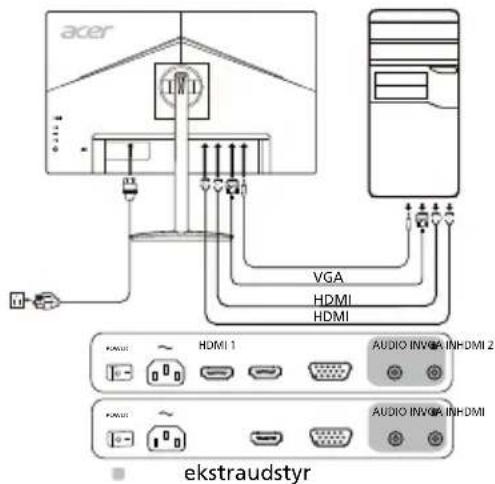

Tilslutning af skærmen til en computer

1. Sluk skærmen, og tag computerens netledning ud af stikket.
2. 2-1 Tilslut videokablet

a. Sørg for, at både skærmen og computeren er slukket.
b. Tilslut VGA-videokablet til computeren.

a. Sørg for, at både skærmen og computeren er slukket.
b. Tilslut den ene ende af HDMI-kablet til bagsiden af skærmen, og tilslut den anden ende af kablet til computerens port.

1. Tilslut lydkablet. (kun model med lydindgang) (ekstraudstyr)
2. Sæt skærmens strømkabel i strømstikket på bagsiden af skærmen.
3. Tilslut computerens og skærmens strømkabler til en stikkontakt i nærheden.

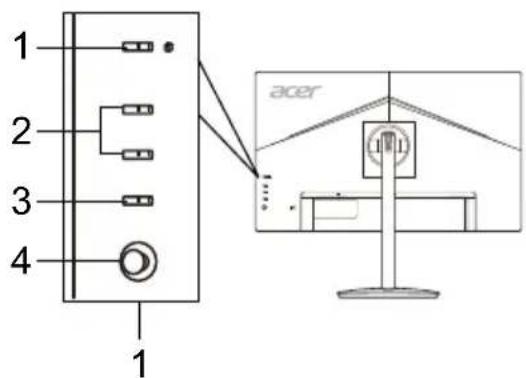

Udvendige knapper

Nr.PunktBeskrivelse
1	Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiver standby/strømbesparende tilstand.
2	Genvej 1, 2 knapper	Tryk for at aktivere brugerdefineret genvejsfunktion.
3	Indgangsknap Tryk for at skifte indgangskilde.
4	Navigations-/OK-knap	Tryk for at aktivere OSD-menuen, og brug den derefter som navigationsknap til at fremhæve den ønskede funktion. Tryk igen for at foretage et valg.

acer VGA HDMI HDMI Ekstraudstyr

1 2 3 4 1 acer

Regler og sikkerhedsforskrifter

FCC-forskrifter

Denne enhed er blevet testet og fundet i overensstemmelse med grænserne for en digital enhed i klasse B i henhold til afsnit 15 i FCC-reglerne. Disse grænser er fastsat for at yde rimelig beskyttelse mod skadelig interferens i beboelsesinstallationer. Denne enhed genererer, bruger og kan udstråle radiofrekvensenergi. Hvis produktet ikke installeres og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens for radiokommunikation.

Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis denne enhed forårsager skadelig interferens ved radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke for enheden og tænde den igen, opfordres brugeren til at forsøge at afhjælpe interferensen ved en eller flere af følgende foranstaltninger:

• Juster eller flyt modtagerantennen.
• Forøg afstanden mellem enheden og modtageren.
• Slut enheden til en stikkontakt på et andet kredsløb end det, modtageren er tilsluttet.
• Kontakt forhandleren eller en erfaren radio/tv-tekniker for at få hjælp.

Acer Inc. erklærer herved, at denne LCD-skærm overholder de væsentlige krav og andre relevante bestemmelser i EMC-direktivet 2014/30/EU, lavspændingsdirektivet 2014/35/EU og RoHS-direktivet 2011/65/EU og direktiv 2009/125/EF om rammerne for fastlæggelse af krav til miljøvenligt design af energirelaterede produkter.

Bemærk:

Løft ikke skærmen i dens fod for at undgå at beskadige skærmen.

Bemærk: Afskærmede kabler

Alle forbindelser til andre computerenheder skal foretages med afskærmede kabler for at overholde EMC-reglerne.

Bemærk: Eksterne enheder

Kun eksterne enheder (indgående/udgående enheder, terminaler, printere osv.), som er certificeret i overensstemmelse med klasse B-grænserne, må tilsluttes dette udstyr. Brug af ikke-certificerede enheder forventes at medføre interferens i radio- og tv-modtagelse.

Forsigtig

Ændringer eller modifikationer, som ikke er udtrykkeligt godkendt af producenten, kan ugyldiggøre brugerens ret, som er ydet af FCC (Federal Communications Commission), til at bruge dette produkt.

Driftsbetingelser

Denne enhed overholder afsnit 15 i FCC-reglerne. Driften er underlagt følgende to betingelser: (1) denne enhed må ikke forårsage skadelig interferens, og (2) enheden skal acceptere modtaget interferens, herunder interferens, der kan forårsage uønsket drift.

Bemærk: Canadiske brugere

Denne digitale enhed i klasse B overholder CAN ICES-003(B)/NMB-003(B).

Bortskaffelse af udstyr af brugere i private husholdninger i den Europæiske Union

Dette symbol på produktet eller emballagen angiver, at dette produkt ikke må bortskaffes sammen med det øvrige husholdningsaffald. I stedet er det dit ansvar at bortskaffe udstyret ved at aflevere det på et angivet indsamlingssted for genanvendelse af elektrisk og elektronisk udstyr. Separat indsamling og genanvendelse af udstyret er med til at bevare naturlige ressourcer og sikre, at det genbruges på en måde, der beskytter menneskers sundhed og miljøet. For flere oplysninger om, hvor du kan aflevere dit udstyr til genbrug, skal du kontakte din kommune, dit renovationsselskab eller den butik, hvor du købte produktet.

SPECIFICATIONER

LCD-panel	Driversystem TFT farve-LCD
	Størrelse 23,8"W (60 cm)
	Pixelafstand: 0,2745 mm (H) x 0,2745 mm (V)
	Lysstyrke 250 cd/m2 (typisk)
	Kontrast 100000000:1 Maks. (ACM)
	Betragtningsvinkel 178° (H) 178° (V) (CR=10)
	Svartid 1 ms (VRB)
	Video R, G, B analogt interface
	Paneltype VA
	H-frekvens 30 - 85 kHz
	V-frekvens 56 - 76 Hz
Skærmfarver 16,7 millioner
Pixelfrekvens		VGA: 174,5 MHzHDMI: 174,5 MHz
Maksimal oplösning		VGA: 1920 x 1080 ved 75 HzHDMI: 1920 x 1080 ved 75 Hz
Plug & Play VESA DDCCI/DDC2B
Strømforbrug(ved 200 enheder)	Tændt tilstand 22 W
	Slumretilstand 0,5 W
	Slukket tilstand	0,3 W
Indgangsstik		D-SubHDMI (kun model med HDMI-indgang)
Videoindgangssignal		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (kun model med HDMI-indgang) (ekstraudstyr)
Højttalere		2 W x 2 (kun model med lydindgang) (ekstraudstyr)
Maksimal skærmstørrelse		Vandret: 527,04 mmLodret: 296,46 mm
Strømkilde		100-240 V, 50/60 Hz
Miljohensyn		Driftstemperatur: 0° til 40°COpbevaringsgtemp.: -20° til 60°CLuftfugtighed ved drift: 20% til 80%
Mål		540,2 (B) x 377,71 ~ 497,71 (H) x 233,65 (D) mm
Vægt (N. W.) 4,91 kg (netto)
Funktionsspecifikationer		Hældning: -5° til +20° (der kan kun opnås en bagudvendt hældning på 20 grader i den højeste position)Drejning: 360°Højdeindstilling: 0 mm til 120 mmDrejetap: -90° til +90°Aftagelig fod: Ja
Udvendige knapper	Knapper	Tænd/sluk-knap Genvej 1 Genvej 2 Indgang Menu/Navigations/OK
	Funktioner	Lysstyrke Kontrast Blåt lys Mørkeforstærkning ACM Super skarphed H.-position (kun model med analog indgang)V.-position (kun model med analog indgang) Ur (kun model med analog indgang) Fokus (kun model med analog indgang) Automatisk konfiguration (kun model med analog indgang) Gamma Farvetemperatur TilstandesRGB-tilstand Gråskala-tilstand 6-akset nuance 6-akset mætning Lydstyrke Lysstyrke
Specifikationerne kan variere afhængigt af model og/eller region.

Find vejledninger og andre dokumenter til dit Acer-produkt på Acers officielle support-websted.
