CBA242YA - Moniteur ACER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Taille de l'écran	23,8 pouces (60 cm)
Type de panneau	VA
Résolution maximale	1920 x 1080 @ 75 Hz
Luminosité	250 cd/m² (typique)
Contraste	100 000 000:1 max (ACM)
Temps de réponse	1 ms (VRB)
Angles de vision	178° (H) / 178° (V) (CR=10)
Connecteurs d'entrée	D-Sub (VGA), HDMI
Haut-parleurs intégrés	2 W x 2 (en option)
Alimentation	100-240 V, 50/60 Hz
Consommation (mode marche)	22 W (à 200 nits)
Consommation (veille)	0,5 W
Dimensions (L x H x P)	540,2 x 377,71-497,71 x 233,65 mm
Poids (net)	4,91 kg
Réglage en hauteur	0-120 mm
Inclinaison	-5° à +20°
Rotation	360°
Pivot	-90° à +90°
Pied amovible	Oui
Entretien de l'écran	Chiffon doux, solution sans solvant ; éviter ammoniaque et alcool
Sécurité	Ne pas ouvrir le boîtier, débrancher en cas de dommage
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 60 °C
Normes	Classe B FCC, CE, RoHS, ErP

FOIRE AUX QUESTIONS - CBA242YA ACER

Comment nettoyer l'ecran du moniteur Acer CBA242YA ?

Eteignez le moniteur et debranchez le cordon d'alimentation. Utilisez un chiffon doux avec une solution de nettoyage sans solvant. Ne vaporisez jamais de liquide directement sur l'ecran. Evitez tout produit a base d'ammoniaque ou d'alcool.

Quelles sont les resolutions supportees ?

La resolution maximale est de 1920 x 1080 a 75 Hz via VGA ou HDMI. Le moniteur supporte le mode plug-and-play VESA DDCCI/DDC2B.

Comment connecter le moniteur a un ordinateur ?

Eteignez le moniteur et l'ordinateur. Branchez le cable VGA ou HDMI a l'arriere du moniteur puis a l'ordinateur. Branchez le cable d'alimentation. Allumez ensuite les deux appareils.

Le moniteur est-il compatible avec le montage VESA ?

Oui, le pied est amovible. Le moniteur supporte le standard VESA pour un montage mural (non precise dans la notice, mais le pied amovible le suggere).

Comment regler la hauteur et l'inclinaison ?

Le moniteur offre un reglage en hauteur de 0 a 120 mm, une inclinaison de -5 a +20 degres, une rotation de 360 degres et un pivot de -90 a +90 degres. Utilisez les commandes mecaniques du pied.

Que signifie le voyant orange du bouton d'alimentation ?

Le voyant orange indique que le moniteur est en mode veille ou en mode d'economie d'energie. Le voyant bleu signifie qu'il est allume.

Le moniteur a-t-il des haut-parleurs integres ?

Oui, le modele avec entree audio (en option) dispose de haut-parleurs de 2 W x 2. Verifiez la presence de la prise audio a l'arriere du moniteur.

Comment acceder au menu a l'ecran (OSD) ?

Appuyez sur le bouton de navigation/OK pour ouvrir le menu OSD. Utilisez les fleches pour naviguer et appuyez a nouveau pour selectionner une option.

Quelle est la consommation electrique en veille ?

La consommation en mode veille est de 0,5 W, et en mode arrete de 0,3 W. En fonctionnement normal (a 200 nits), elle est de 22 W.

Que faire si l'ecran ne s'allume pas ?

Verifiez que le cable d'alimentation est correctement branche et que la prise fonctionne. Assurez-vous que le cable video est bien connecte. Si le voyant d'alimentation ne s'allume pas, contactez un technicien autorise.

MODE D'EMPLOI CBA242YA ACER

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

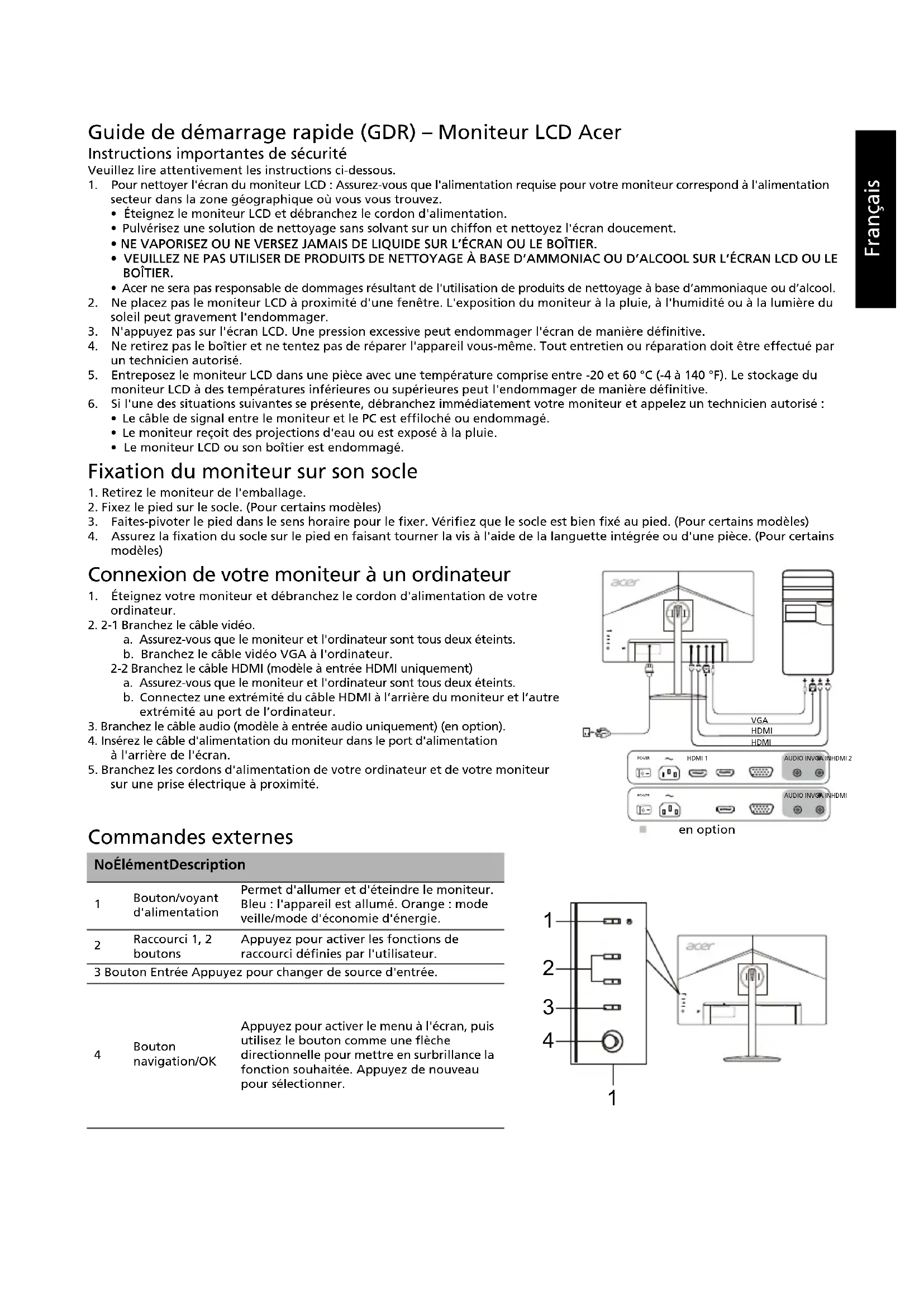

Guide de démarrage rapide (GDR) – Moniteur LCD Acer

Instructions importantes de sécurité

Veuillez lire attentivement les instructions ci-dessous.

1. Pour nettoyer l'écran du moniteur LCD : Assurez-vous que l'alimentation requise pour votre moniteur correspond à l'alimentation secteur dans la zone géographique où vous vous trouvez.

2. Éteignez le moniteur LCD et débranchez le cordon d'alimentation.

3. Pulvérisez une solution de nettoyage sans solvant sur un chiffon et nettoyez l'écran doucement.
4. NE VAPORISEZ OU NE VERSEZ JAMAIS DE LIQUIDE SUR L'ÉCRAN OU LE BOÎTIER.
5. VEUILLEZ NE PAS UTILISER DE PRODUITS DE NETTOYAGE À BASE D'AMMONIAC OU D'ALCOOL SUR L'ÉCRAN LCD OU LE BOÎTIER.

6. Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool.

7. Ne placez pas le moniteur LCD à proximité d'une fenêtre. L'exposition du moniteur à la pluie, à l'humidité ou à la lumière du soleil peut gravement l'endommager.

8. N'appuyez pas sur l'écran LCD. Une pression excessive peut endommager l'écran de manière définitive.
9. Ne retirez pas le boîtier et ne tentez pas de réparer l'appareil vous-même. Tout entretien ou réparation doit être effectué par un technicien autorisé.
10. Entreposez le moniteur LCD dans une pièce avec une température comprise entre -20 et 60 °C (-4 à 140 °F). Le stockage du moniteur LCD à des températures inférieures ou supérieures peut l'endommager de manière définitive.

11. Si l'une des situations suivantes se présente, débranchez immédiatement votre moniteur et appelez un technicien autorisé :

12. Le câble de signal entre le moniteur et le PC est effiloché ou endommagé.

13. Le moniteur reçoit des projections d'eau ou est exposé à la pluie.
14. Le moniteur LCD ou son boîtier est endommagé.

Fixation du moniteur sur son socle

1. Retirez le moniteur de l'emballage.
2. Fixez le pied sur le socle. (Pour certains modèles)
3. Faites-pivoter le pied dans le sens horaire pour le fixer. Vérifiez que le socle est bien fixé au pied. (Pour certains modèles)
4. Assurez la fixation du socle sur le pied en faisant tourner la vis à l'aide de la languette intégrée ou d'une pièce. (Pour certains modèles)

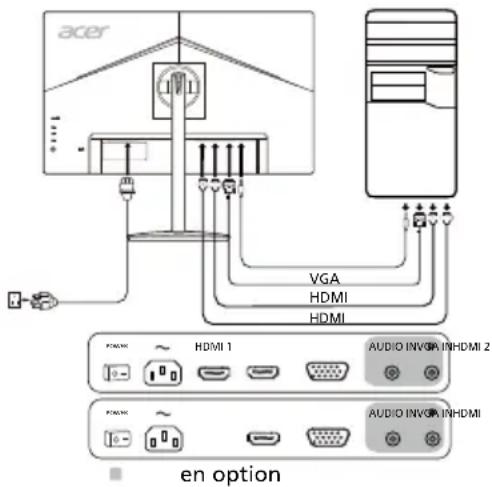

Connexion de votre moniteur à un ordinateur

1. Éteignez votre moniteur et débranchez le cordon d'alimentation de votre ordinateur.
2. 2-1 Branchez le câble vidéo.

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints. b. Branchez le câble vidéo VGA à l'ordinateur.

2-2 Branchez le câble HDMI (modèle à entrée HDMI uniquement)

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.
b. Connectez une extrémité du câble HDMI à l'arrière du moniteur et l'autre extrémité au port de l'ordinateur.

1. Branchez le câble audio (modèle à entrée audio uniquement) (en option).

2. Insérez le câble d'alimentation du moniteur dans le port d'alimentation à l'arrière de l'écran.

3. Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.

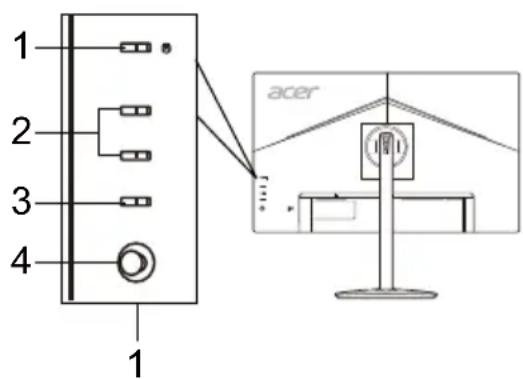

Commandes externes

NoÉlémentDescription

1	Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie.
2	Raccourci 1, 2 boutons	Appuyez pour activer les fonctions de raccourci définies par l'utilisateur.
3 Bouton Entrée Appuyez pour changer de source d'entrée.

4

Bouton navigation/OK

Appuyez pour activer le menu à l'écran, puis utilisez le bouton comme une flèche directionnelle pour mettre en surbrillance la fonction souhaitée. Appuyez de nouveau pour sélectionner.

Réglementation et consignes de sécurité

Avis FCC

Cet appareil a été testé et les résultats de ces tests ont révélé qu'il respecte les limites d'un appareil numérique de classe B, en conformité avec la réglementation de la section 15 de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre un rayonnement électromagnétique et, s'il n'est pas installé et utilisé conformément à aux instructions, peut provoquer des interférences nuisibles aux communications radio.

Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en éteignant puis en allumant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :

- Réorientez ou déplacez l'antenne de réception.

• Éloignez l'appareil du récepteur.
• Branchez l'appareil sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien en radio et télévision expérimenté pour obtenir une assistance.

Déclaration de conformité CE

Acer, Inc. déclare par la présente que cet appareil est conforme aux obligations essentielles et autres clauses pertinentes de la directive CEM 2014/30/UE, de la directive sur les faibles voltages 2014/35/UE, de la directive RoHS 2011/65/UE et de la directive 2009/125/CE concernant l'établissement d'un cadre fixant des exigences d'écoconception pour les produits liés à l'énergie.

Avis :

Afin d'éviter d'endommager le moniteur, ne soulevez pas le moniteur par sa base.

Avis : Câbles blindés

Toutes les connexions vers d'autres appareils informatiques doivent être établies à l'aide de câbles blindés afin d'assurer la conformité aux réglementations EMC.

Avis : Périphériques

Seuls des périphériques (appareils d'entrée/sortie, terminaux, imprimantes, etc.) certifiés conformes aux limites de la classe B doivent être connectés à cet appareil. Toute utilisation avec des périphériques non certifiés est susceptible d'entraîner des perturbations de la réception radio ou télévision.

Attention

Les changements ou modifications qui ne seraient pas expressément approuvés par le fabricant peuvent rendre nul le droit de l'utilisateur à faire fonctionner ce produit, droit qui lui est accordé par la Federal Communications Commission.

Conditions de fonctionnement

Cet appareil est conforme à la partie 15 de la réglementation de la FCC. Il peut être utilisé sous les deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, notamment celles susceptibles de causer un fonctionnement indésirable.

Avis : Utilisateurs canadiens

Cet appareil numérique de classe B est conforme à CAN ICES-003(B)/NMB-003(B).

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Mise au rebut des équipements usagés par les utilisateurs faisant partie de ménages privés dans l'Union européenne

Ce symbole sur le produit ou sur son emballage indique que le produit ne doit pas être jeté avec les autres ordures ménagères. Il relève donc de votre responsabilité de recycler ce déchet d'équipement électronique en le remettant à un point de collecte prévu pour les déchets électriques et électroniques. Le tri, l'élimination et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations quant aux lieux d'élimination des déchets d'équipements électriques, vous pouvez contacter votre mairie, le service local de traitement des ordures ménagères ou le commerçant auprès duquel vous avez acheté le produit.

CARACTÉRISTIQUES

Panneau LCD	Technologie TFT-LCD couleur
	Taille 23,8"W (60 cm)
	Espacement des pixels 0,2745 mm (H) x 0,2745 mm (V)
	Luminosité	250 cd/m2 (typique)
	Contraste 100000000:1 max. (ACM)
	Angle de vision 178° (H), 178° (V) (CR = 10)
	Temps de réponse 1 ms (VRB)
	Vidéo Interface Analogique R, G, B
	Type de panneau VA
	Fréquence horizontale 30 à 85 kHz
	Fréquence verticale 56 à 76 Hz
Couleurs affichées 16,7 millions
Fréquence		VGA : 174,5 MHzHDMI : 174,5 MHz
Résolution maximale		VGA : 1920 x 1080 @ 75 HzHDMI : 1920 x 1080 @ 75 Hz
Plug-and-Play VESA DDCCI/DDC2B
Consommation électrique(à 200 nits)	Mode Marche 22 W
	Mode Veille	0,5 W
	Mode Arrêt	0,3 W
Connecteur d'entrée		D-SubHDMI (modèle à entrée HDMI uniquement)
Signal vidéo d'entrée		Analogique : 0,7 Vp-p (standard), 75 OHM, positifHDMI (modèle à entrée HDMI uniquement) (en option)
Haut-parleurs 2 W x 2 (modèle à entrée audio uniquement) (en option)
Taille maximale de l'écran		Horizontalement : 527,04 mmVerticalement : 296,46 mm
Source d'alimentation		100 à 240 V, 50/60 Hz
Conditions environnementales		Temp. de fonctionnement : 0 à 40 °CTemp. de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 %
Dimensions		540,2 (L) x 377,71 ~ 497,71 (H) x 233,65 (P) mm
Poids (net)		4,91 kg (net)
Caractéristiques mécaniques		Inclinaison : -5 à +20 ° (l'inclinaison de 20 degrés est possible uniquement au plus haut point pour l'angle d'élévation)Rotation : 360 °Réglage de la hauteur : 0 à 120 mmPivot : -90 à +90 °Pied amovible : Oui
Commandes externes	Commutateur/boutons	Bouton d'alimentationEntréeRaccourci 1Menu/Navigation/OKRaccourci 2
	Fonctions	LuminositéMuetContrasteOver DriveLumière bleueFreeSyncBoost du noirN tx rafraîchtACMSuper nettetéVRBLSuper nettetéLangueH. Position (modèle à entrée analogique uniquement)V. Position (modèle à entrée analogique uniquement)Fréquence (modèle à entrée analogique uniquement)Netteté (modèle à entrée analogique uniquement)Autoréglage (modèle à entrée analogique uniquement)GammaTemp. CouleurMode sRGBMode niv grisMeodesrSigma Mode LargeMode sRGBMode niv grisMeode niv grisTeinte 6 axesSaluration 6 axesVolumeNiveau noir HDMIMd démarr rapideInformations sur l'écranRéinitial ts réglagesQuitter
Les spécifications varient selon le modèle et/ou la région.
