KULLANIM KILAVUZU CBA242YA ACER

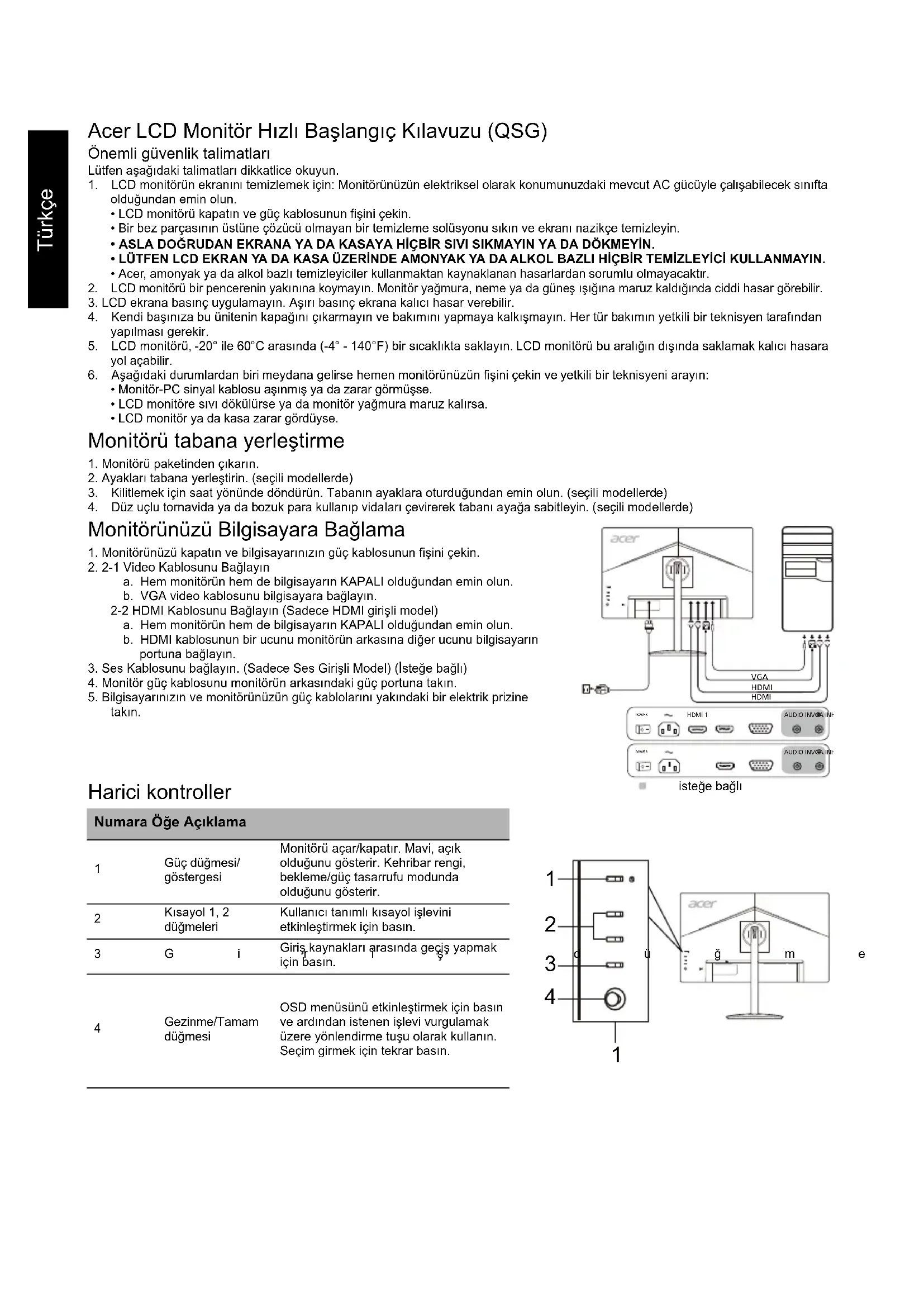

Acer LCD Monitör Hızlı Başlangıç Kılavuzu (QSG)
Önemli güvenlik talimatları
Lütfen aşağıdaki talimatları dikkatlice okuyun.
- LCD monitörün ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
- LCD monitorü kapatın ve güç kablosunun fisini çekin.
- Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin.
- ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN.
• LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN. -
Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
-
LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
-
LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
-
Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.
-
LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
-
Aşağıdaki durumlardan biri meydana gelirse hemen monitorünüzün fışini çekin ve yetkili bir teknisyeni arayın:
- Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
- LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
- LCD monitor ya da kasa zarar gördüyse.
Monitörü tabana yerleştirme
- Monitörü paketinden çıkarın.
- Ayakları tabana yerleştirin. (seçili modellerde)
- Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
- Düz uçlu tornavida ya da bozuk para kullanıp vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

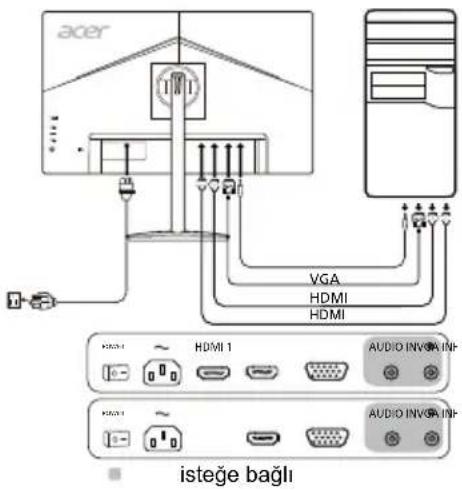

Monitörünüzü Bilgisayara Bağlama
- Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
- 2-1 Video Kablosunu Bağlayın
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. VGA video kablosunu bilgisayara bağlayın.
2-2 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model)
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. HDMI kablosunun bir ucunu monitörün arkasına diğer ucunu bilgisayarın portuna bağlayın.
- Ses Kablosunu bağlayın. (Sadece Ses Girişli Model) (İsteğe bağlı)
- Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
- Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.

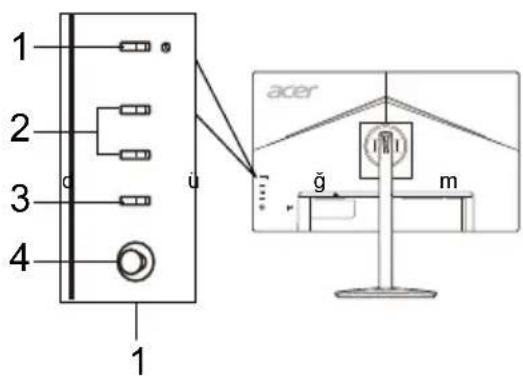

Harici kontroller
Numara Öğe Açıklama
| 1 | Güç düğmesi/göstergesi | Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir. |
| 2 | Kısayol 1, 2 düğmeleri | Kullanıcı tanımlı kısayol işlevini etkinleştirmek için basın. |
| 3 | G i | Giriş kaynakları arasında geçiş yapmak için basın. |
| 4 | Gezinme/Tamam düğmesi | OSD menüsünü etkinleştirmek için basın ve ardından istenen işlevi vurgulamak üzere yönlendirme tuşu olarak kullanın. Seçim girmek için tekrar basın. |
FCC bildirimi
Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir. Bununla birlikte, bu müdahalenin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımına aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir:
- Alicı antenin yerini ya da yönünü değiştirin.
- Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
- Aygıtı, alicının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
- Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.
CE Uygunluk beyanı
Bu belge ile Acer Inc. bu LCD monitorün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.
Uyarı:
Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.
Uyarı: Blendajlı kablolar
Diğer bilişim aygılarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.
Uyarı: Çevresel aygıtlar
Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.
Dikkat
Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcıının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.
Çalışma koşulları
Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istem dışı çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.
Uyarı: Kanadalı kullanıcılar
Bu B Sınıfı tertibat, CAN ICES-003(B)/NMB-003(B) yasasına uygundur.
Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması
Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.
TEKNİK ÖZELLİKLER
| LCD Panel | Sürücü Sistemi TFT Renkli LCD | |
| Boyut 23,8"W (60 cm) | ||
| Piksel Aralığı 0,2745 mm (Y) x 0,2745 mm (D) | ||
| Parlaklık | 250 cd/m2 (Tipik) | |
| Kontrast 100.000.000 Maks (ACM) | ||
| Görülebilir Açı 178° (Y) 178° (D) (CR=10) | ||
| Tepki Süresi 1 ms (VRB) | ||
| Video R, G, B Analog Arabirim | ||
| Panel Türü VA | ||
| Yatay Frekans 30 - 85 kHz | ||
| Dikey Frekans 56 - 75 Hz | ||
| Ekran Renkleri 16,7 Milyon | ||
| Dot Clock | VGA: 174,5 MHzHDMI: 174,5 MHz | |
| Maksimum Çözünürlük | VGA: 1920 x 1080 @ 75 HzHDMI: 1920 x 1080 @ 75 Hz | |
| Tak ve Kullan VESA DDCCI/DDC2B | ||
| Güç Tüketimi (200 nit'te) | Açık Mod 22 W | |
| Uyku Modu 0,5 W | ||
| Kapalı Mod 0,3 W | ||
| Giriş Bağlayıcısı | D-SubHDMI (Sadece HDMI Girişli Model) | |
| Giriş Video Sinyali | Analog: 0,7 Vp-p (standart), 75 OHM, PozitifHDMI (Sadece HDMI Girişli Model) (İsteğe bağlı) | |
| Hoparlörler 2 W x 2 (Sadece Ses Girişli Model) (İsteğe bağlı) | ||
| Maksimum Ekran Büyüklüğü | Yatay: 527,04 mmDikey: 296,46 mm | |
| Güç Kaynağı 100 - 240 V, 50/60 Hz | ||
| Çevresel Durumlar | Çalışma Sıcaklığı: 0° - 40°CSaklama Sıcaklığı: -20° - 60°CÇalışma Nem Aralığı: %20 - %80 | |
| Boyutlar | 540,2 (G) x 377,71 ~ 497,71 (Y) x 233,65 (D) mm | |
| Ağırlık (Net) | 4,91 kg (net) | |
| Mekanizma Teknik Özellikleri | Eğim: -5° - +20° (Yükselme açısı için sadece en yüksek noklada 20 derecelik yaslanma sunulabilir) Dönüş: 360°Boy ayarlaması: 0 mm - 120 mmPivot: -90° - +90°Ayrılabilir ayak noktası: Evet | |
| Harici kontroller | Anahtar/Düğmeler | Güç Düğmesi GirişKısayol 1 Menü/Gezinme/TamamKısayol 2 |
| İşlevler | Parlaklık SessizKontrast Aşırı HızMavi Işık FreeSyncSiyah Güçlendir Yenileme hızıACMSüper Netlik VRBSüper Netlik DilYatay Konum (sadece Analog girişli model) OSD Zaman AşımıDikey Konum (sadece Analog girişli model) ŞeffaflıkSaat (sadece Analog girişli model) Menü KilidiOdak (sadece Analog girişli model) GirişOto. Yapılandırma (sadece Analog girişli model) Otomatik KaynakGammaRenk Sıcaklığı Kisayol AtamaModlarGeniş ModDDC/CIsRGB ModuHDMI Siyah düzeyGri Tonlama ModuHızlı Başlt Modu6 eks. TonEkran Bilgisi6 eks. DoygunEkran BilgisiTüm Ayarları Sıfırla6 eks. Doygun.Ses SeviyesiÇıkış | |
| Teknik özellikler, modele ve/veya bölgeye göre değişiklik gösterir. | ||
Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
