MANUAL DE USUARIO CBA242YA ACER

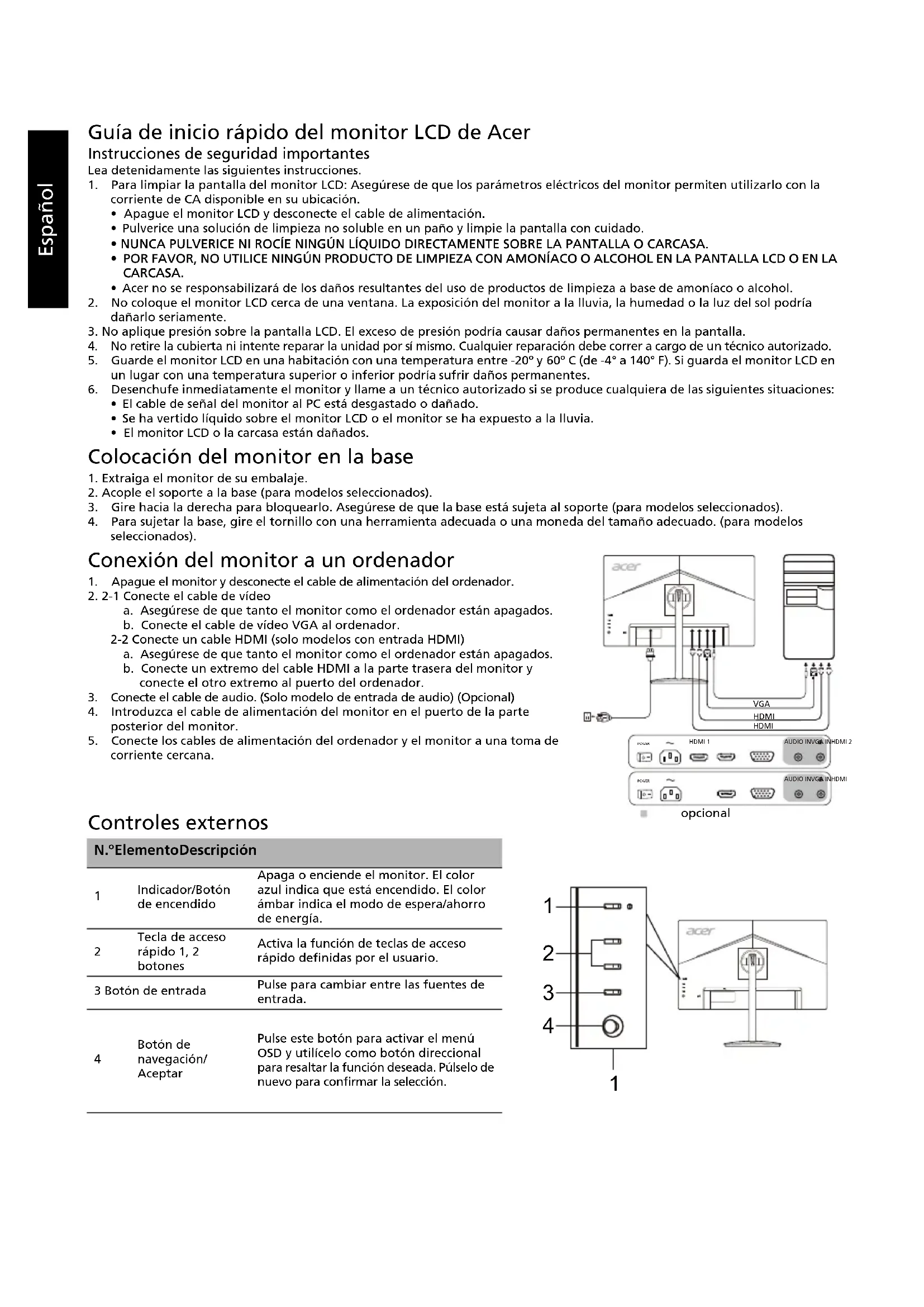

Guía de inicio rápido del monitor LCD de Acer

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: Asegúrese de que los parámetros eléctricos del monitor permiten utilizarlo con la corriente de CA disponible en su ubicación.

2. Apague el monitor LCD y desconecte el cable de alimentación.

3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA.
5. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONÍACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.

6. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoníaco o alcohol.

7. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podría dañarlo seriamente.

8. No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.

9. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
10. Guarde el monitor LCD en una habitación con una temperatura entre -20^ y 60^ C (de -4^ a 140^ F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podría sufrir daños permanentes.

11. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:

12. El cable de señal del monitor al PC está desgastado o dañado.

13. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
14. El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado. (para modelos seleccionados).

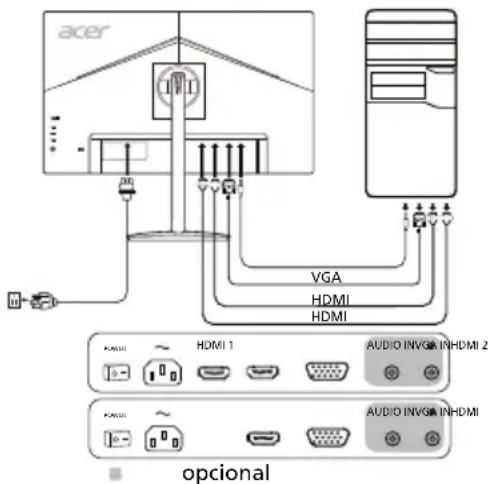

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte el cable de vídeo

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable de vídeo VGA al ordenador.

2-2 Conecte un cable HDMI (solo modelos con entrada HDMI)

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte un extremo del cable HDMI a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

1. Conecte el cable de audio. (Solo modelo de entrada de audio) (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.

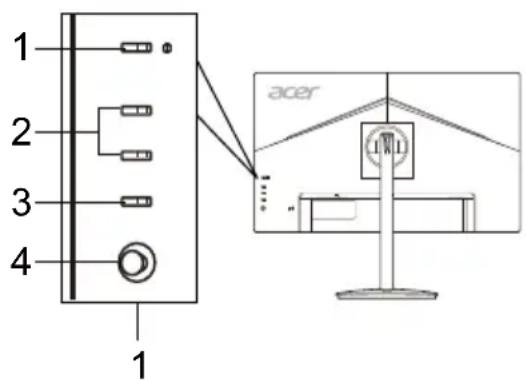

Controles externos

N.°ElementoDescripción

1	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El color ámbar indica el modo de espera/ahorro de energía.
2	Tecla de acceso rápido 1, 2 botones	Activa la función de teclas de acceso rápido definidas por el usuario.
3	Botón de entrada	Pulse para cambiar entre las fuentes de entrada.
4	Botón de navegación/Aceptar	Pulse este botón para activar el menú OSD y utilícelo como botón direccional para resaltar la función deseada. Púlselo de nuevo para confirmar la selección.

acer VGA HDMI HDMI HDMI 1 AUDIO INVGA INHDMI 2 AUDIO INVGA INHDMI optional

1 2 3 4 1 acer

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio.

No obstante, no puede garantizarse que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el dispositivo, el usuario puede intentar solucionar las interferencias de las siguientes maneras:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras provisiones relevantes de la directiva EMC 2014/30/EU, la directiva de bajo voltaje 2014/35/EU, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a otros dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normativas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utiliza con periféricos sin certificación, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa CAN ICES-003(B)/NMB-003(B).

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudarán a conservar los recursos naturales y garantizar que se recicla de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducción Pantalla LCD TFT en color
	Tamaño 23,8"W (60 cm)
	Distancia entre píxeles 0,2745 mm (horizontal) x 0,2745 mm (vertical)
	Brillo	250 cd/m2 (típico)
	Contraste 100000000:1 Máx. (ACM)
	Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 1 ms (VRB)
	Video Interfaz analógica	R, G, B
	Tipo de panel VA
	Frecuencia H 30 - 85 kHz
	Frecuencia V 56 - 76 Hz
Colores de la pantalla 16,7 millones
Reloj de punto		VGA: 174,5 MHzHDMI: 174,5 MHz
Resolución máxima		VGA: 1920 x 1080 @ 75 HzHDMI: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo de energía(a 200 unidades)	Modo encendido 22 W
	Modo de suspensión 0,5 W
	Modo apagado	0,3 W
Conector de entrada		D-SubHDMI (solo el modelo de entrada HDMI)
Señal de entrada de vídeo		Analógica: 0,7 Vp-p (estándar), 75 OHM, positivaHDMI (solo el modelo de entrada HDMI) (Opcional)
Altavoces		2 W x 2 (Solo modelo de entrada de audio) (Opcional)
Tamaño máximo de pantalla		Horizontal: 527,04 mmVertical: 296,46 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funcionamiento: de 0° a 40° CTemperatura de almacenamiento: de -20° a 60°C Humedad de funcionamiento: entre el 20% y el 80%
Dimensiones		540,2 (ancho) x 377,71 ~ 497,71 (alto) x 233,65 (diagonal) mm
Peso (peso neto)		4,91 kg (neto)
Especificaciones de funcionamiento		Inclinación: de -5° a +20° (el grado de inclinación máximo en el punto más alto es de 20 grados)Giro: 360°Ajuste de altura: de 0 mm a 120 mmPivote: de -90° a +90°Soporte extraíble: Sí
Controles externos	Interrruptor/Botones	Botón de encendidoEntradaTecla rápida 1Menú/Navegación/AceptarTecla rápida 2
	Funciones	BrilloSilencioContrasteSobrecargaLuz azulFreeSyncAumento de negroTasa de actual.ACMVRBSupernitidezIdiomaH. Posición (solo en el modelo de entrada analógica)V. Posición (solo en el modelo de entrada analógica)TransparenciaReloj (solo en el modelo de entrada analógica)Bloqueo OSDNitidez (solo en el modelo de entrada analógica)EntradaAutoajuste (solo en el modelo de entrada analógica)Asignac. teclas rápidasGammaTemp. ColorModosModeo sRGBModo escala grisMatiz de 6 ejesSatur. 6 ejesVolumenModo panorámicoDDC/CINivel negro HDMIModo inicio ráp.Información de la pantallaRestablecer config.Salida
Las especificaciones varían en función del modelo o la región.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.

Aviso: utilizadores no Canadá

Este aparelho digital de Classe B cumpre a CAN ICES-003(B)/NMB-003(B).

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU):

CBA242Y xxxxxx;

("x" = 0\~9, a \~ z, A \~ Z, o en blanco)

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado otras normas pertinentes:

☒ Directiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Clase B

EN 55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

☒ EN IEC 61000-3-2:2019 Class D

☒ Directiva de baja tensión: 2014/35/UE

EN 62368-1:2014/A11:2017

Directiva RoHS: 2011/65/UE

EN 50581:2012

Directiva ErP: 2009/125/CE

☒ (EU) 2019/2021; EN50564:2011

Año para empezar a aplicar el marcado CE: 2021.

RU Jan / Administrador Superior Acer Incorporated (Taipei, Taiwán)

Sep. 10, 2021

Fecha
