ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CBA242YA ACER

• Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.

• Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.

• ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΠΟΤΕ ΥΓΡΑ ΑΠΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ.

• ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ.

• Η Acer δεν θα φέρει καμία απολύτως ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της χρήσης καθαριστικών με βάση την αμμωνία ή την αλκοόλη. 2. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.

3. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη.

4. Μην αφαιρείτε το κάλυμμα και μην επιχειρείτε να εκτελέσετε εργασίες συντήρησης στη συγκεκριμένη μονάδα μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό. 5. Αποθηκεύετε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά. 6. Αποσυνδέστε αμέσως την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:

• Το καλώδιο σήματος από την οθόνη στον υπολογιστή έχει ξεφτίσει ή έχει υποστεί ζημιά.

• Χυθεί υγρό πάνω στην οθόνη LCD ή η οθόνη εκτεθεί στη βροχή.

• Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά. Προσάρτηση της οθόνης στη βάση

1. Βγάλτε την οθόνη από τη συσκευασία.

2. Προσαρτήστε το στήριγμα στη βάση. (σε επιλεγμένα μοντέλα)

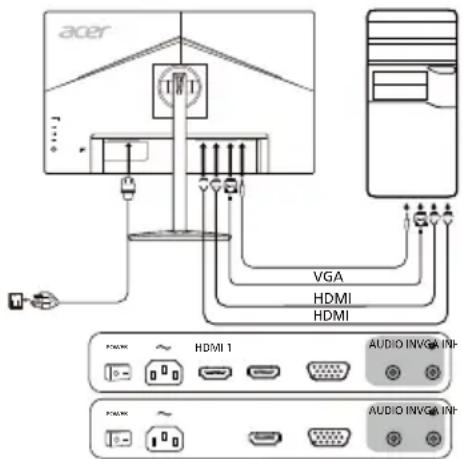

3. Περιστρέψτε δεξιόστροφα για να ασφαλίσει. Βεβαιωθείτε ότι η βάση έχει ασφαλίσει πάνω στο στήριγμα. (σε επιλεγμένα μοντέλα) 4. Ασφαλίστε τη βάση στο στήριγμα, περιστρέφοντας τη βίδα με μια πεπλατυσμένη γλωττίδα ή ένα κατάλληλο κέρμα. (σε επιλεγμένα μοντέλα) Σύνδεση της οθόνης σε υπολογιστή

1. Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας του

2. 2-1 Σύνδεση καλωδίου βίντεο

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή. b. Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή. 2-2 Σύνδεση καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI) a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή. b. Συνδέστε το ένα άκρο του καλωδίου HDMI στο πίσω μέρος της οθόνης και συνδέστε το άλλο άκρο στη θύρα του υπολογιστή.

3. Συνδέστε το καλώδιο ήχου. (μόνο μοντέλο εισόδου ήχου) (προαιρετικό)

4. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο

πίσω μέρος της οθόνης.

5. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης σε μια κοντινή

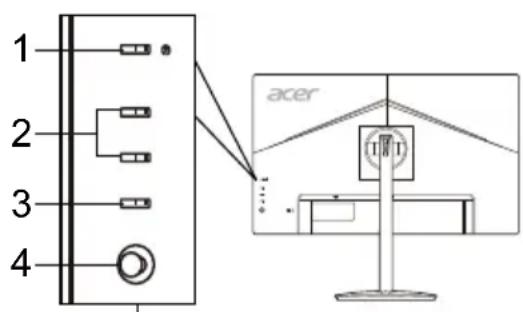

πρίζα ηλεκτρικού ρεύματος. Εξωτερικά στοιχεία ελέγχου Αρ. Στοιχείο Περιγραφή

Κουμπί/ένδειξη λειτουργίας Ενεργοποιεί/απενεργοποιεί την οθόνη. Το μπλε χρώμα υποδεικνύει τροφοδοσία με ρεύμα. Το πορτοκαλί χρώμα υποδεικνύει λειτουργία αναμονής/εξοικονόμησης ενέργειας. Πλήκτρο 1, 2 κουμπιάΠατήστε για να ενεργοποιήσετε τη λειτουργία πλήκτρων καθορισμένων από το χρήστη. 3 Κουμπί εισόδου Πατήστε για εναλλαγή μεταξύ των πηγών

Κουμπί περιήγησης/OKΠατήστε για να ενεργοποιήσετε το μενού OSD. Στη συνέχεια, μπορείτε να το χρησιμοποιείτε ως πλήκτρο κατεύθυνσης για να επισημαίνετε κάθε φορά τη λειτουργία που θέλετε. Πατήστε ξανά για να επιλέξετε μια λειτουργία.

4Ελληνικά Κανονισμοί και ειδοποιήσεις ασφαλείας Ειδοποίηση της FCC Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας B, σύμφωνα με το Μέρος 15 των κανονισμών FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμψει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα: Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια. Δήλωση Συμμόρφωσης CE Δια του παρόντος, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, την Οδηγία Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και την Οδηγία RoHS 2011/65/ΕΕ και την Οδηγία 2009/125/ΕΚ όσον αφορά τη θέσπιση ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια. Ειδοποίηση: Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της. Ειδοποίηση: Θωρακισμένα καλώδια Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC. Ειδοποίηση: Περιφερειακές συσκευές Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας B μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία με μη πιστοποιημένα περιφερειακά είναι πιθανό να οδηγήσει σε παρεμβολές στη λήψη ραδιοφωνικού και τηλεοπτικού σήματος.

Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τον χειρισμό αυτού του προϊόντος. Συνθήκες λειτουργίας Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία. Ειδοποίηση: Καναδοί χρήστες Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το πρότυπο CAN ICES-003(B)/NMB-003(B). Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Απόρριψη άχρηστου εξοπλισμού από χρήστες σε ιδιωτικά νοικοκυριά στην Ευρωπαϊκή Ένωση Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίνοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με το πού μπορείτε να απορρίψετε τον άχρηστο εξοπλισμό σας για ανακύκλωση, επικοινωνήστε με το τοπικό γραφείο της πόλης σας, την υπηρεσία διάθεσης οικιακών απορριμμάτων ή το κατάστημα από όπου αγοράσατε το προϊόν.Ελληνικά ΠΡΟΔΙΑΓΡΑΦΕΣ Βρείτε τα εγχειρίδια και τη λοιπή τεκμηρίωση για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης της Acer. Οθόνη LCD Σύστημα οδήγησης Έγχρωμη οθόνη LCD TFT Μέγεθος 23,8”W (60 cm) Βήμα pixel 0,2745 mm (Ο) x 0,2745 mm (Κ) Φωτεινότητα 250 cd/m

Αντίθεση 100000000:1 μέγ. (ACM) Γωνία προβολής 178° (Ο) 178° (Κ) (CR = 10) Χρόνος απόκρισης 1 ms (VRB) Βίντεο Αναλογική διασύνδεση R, G, B Τύπος πάνελ VA Οριζόντια συχνότητα 30 - 85 kHz Κατακόρυφη συχνότητα 56 - 76 Hz Χρώματα οθόνης 16,7 Εκατομμύρια Συχνότητα κουκκίδων VGA: 174,5 MHz HDMI: 174,5 MHz Μέγιστη ανάλυση VGA: 1920 x 1080 @ 75 Hz HDMI: 1920 x 1080 @ 75 Hz Τοποθέτηση και άμεση λειτουργία VESA DDCCI/DDC2B Κατανάλωση ρεύματος (στα 200 nits) Λειτουργία ενεργοποίησης 22 W Λειτουργία αναμονής 0,5 W Λειτουργία απενεργοποίησης 0,3 W Υποδοχή εισόδου D-Sub HDMI (μόνο μοντέλο εισόδου HDMI) Σήμα βίντεο εισόδου Αναλογικό: 0,7 Vp-p (τυπικό), 75 OHM, θετικό HDMI (μόνο μοντέλο εισόδου HDMI) (προαιρετικό) Ηχεία 2 W x 2 (μόνο μοντέλο εισόδου ήχου) (προαιρετικό) Μέγιστο μέγεθος οθόνης Οριζόντια: 527,04 mm Κατακόρυφη: 296,46 mm Πηγή ισχύος 100-240 V, 50/60 Hz Περιβαλλοντικά ζητήματα Θερμοκρασία λειτουργίας: 0° έως 40 °C Θερμοκρασία αποθήκευσης: -20° έως 60 °C Υγρασία λειτουργίας: 20% έως 80% Διαστάσεις 540,2 (Π) x 377,71 ~ 497,71 (Υ) x 233,65 (Β) mm Βάρος (Κ. Β.) 4,91 kg (καθαρό) Προδιαγραφές μηχανισμού Κλίση: -5° έως +20° (μόνο στο υψηλότερο σημείο μπορούν να προσφερθούν 20 μοίρες κλίσης για τη γωνία ανύψωσης) Περιστροφή: 360° Ρύθμιση ύψους: 0 mm έως 120 mm Περιστροφή: -90° έως +90° Αποσπώμενη βάση: Ναι Εξωτερικά στοιχεία ελέγχου Διακόπτης/κουμπιά Κουμπί λειτουργίας Πλήκτρο 1 Πλήκτρο 2

Μενού/Περιήγησης/OK Λειτουργίες Φωτεινότητα

Ενίσχυση μαύρων περιοχών ACM Εξαιρετική ευκρίνεια O. θέση (μόνο μοντέλο αναλογικής εισόδου) Κ. θέση (μόνο μοντέλο αναλογικής εισόδου) Ρολόι (μόνο μοντέλο αναλογικής εισόδου) Εστίαση (μόνο μοντέλο αναλογικής εισόδου) Αυτόματη ρύθμιση παραμέτρων (μόνο μοντέλο αναλογικής εισόδου)

Θερμοκρασία χρώματος Λειτουργίες Λειτουργία sRGB Λειτουργία κλίμακας γκρι Απόχρωση 6 αξόνων Κορεσμός 6 αξόνων Ένταση ήχου

Υπεροδήγηση FreeSync Ρυθμός ανανέωσης VRB

Αυτόματη πηγή Εκχώρηση πλήκτρου συντόμευσης Λειτουργία ευρείας οθόνης DDC/CI Επίπεδο μαύρου HDMI Λειτουργία γρήγορης έναρξης Πληροφορίες οθόνης Επαναφορά όλων των ρυθμίσεων
