РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CBA242YA ACER

(tipic) Contrast 100.000.000:1 Max (ACM) Unghi de vizualizare 178° (H) 178° (V) (CR=10) Timp de răspuns 1 ms (VRB) Video Interfaţă analogică R, G, B Tip panou VA Frecvenţă orizontală 30 - 85 kHz Frecvenţă verticală 56 - 76 Hz Culori afişate 16,7 Milioane Frecvenţa de ceas VGA: 174,5 MHz HDMI: 174,5 MHz Rezoluţie maximă VGA: 1920 x 1080 la 75 Hz HDMI: 1920 x 1080 la 75 Hz Tip plug & play VESA DDCCI/DDC2B Putere absorbită (la 200 nits) Modul Pornit 22 W Modul Repaus 0,5 W Modul Oprit 0,3 W Conector de intrare D-Sub HDMI (numai la modelul cu intrare HDMI) Semnal video de intrare Analog: 0,7 Vp-p (standard), 75 OHM, pozitiv HDMI (numai la modelul cu intrare HDMI) (opţional) Difuzoare 2 W x 2 (numai la modelul cu intrare audio) (opţional) Dimensiune maximă ecran Orizontală: 527,04 mm Verticală: 296,46 mm Sursă de alimentare 100-240 V, 50/60 Hz Consideraţii privind mediul Temp. de funcţionare: 0 ° - 40 °C Temp. de depozitare: -20 ° - 60 °C Umiditate în timpul funcţionării: 20% - 80% Dimensiuni 540,2 (l) x 377,71 ~ 497,71 (h) x 233,65 (a) mm Masa (netă) 4,91 kg (net) Specificaţii privind mecanismul Înclinare: -5° - +20° (Numai în punctul cel mai înalt unghiul de ridicare poate fi de 20 grade înclinare) Rotire: 360° Reglarea înălţimii: 0 mm - 120 mm Pivotare: -90° - +90° Suport cu picior detaşabil: Da Comenzi externe Comutator/butoane Buton de alimentare Tasta rapidă 1 Tasta rapidă 2 Intrare Meniu/Navi/OK Funcţii Luminozitate Contrast Lumină albastră Amplificare negru ACM Claritate superioară Poziţie orizontală (numai la modelul cu intrare analogică) Poziţie verticală (numai la modelul cu intrare analogică) Ceas (numai la modelul cu intrare analogică) Focalizare (numai la modelul cu intrare analogică) Configurare automată (numai la modelul cu intrare analogică) Gamă Temperatură culoare Moduri Mod sRGB Mod Tonuri de gri Nuanţe pe 6 axe Saturaţie pe 6 axe Volum Fără sunet Over Drive FreeSync Frecvenţă reîmprospătare VRB Limbă Expirare OSD Transparenţă Blocare OSD Intrare Sursă automată Atribuire tastă rapidă Mod lat DDC/CI Nivel de negru HDMI Modul Pornire rapidă Informaţii monitor Resetare toate setările Ieşire Specificaţiile variază în funcţie de model şi/sau de regiune.Български Ръководство за бърза настройка на LCD монитор Acer Важни инструкции за безопасност Моля, прочетете внимателно следните инструкции.

1. За да почистите екрана на LCD монитора: Не забравяйте, че вашият монитор е предназначен за работа с променливотоково

захранване във вашия регион.• Изключете LCD монитора и извадете захранващия кабел от контакта.• Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.

• НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.

• Acer не носи отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

2. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може

сериозно да го повреди.

3. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.

4. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва

сервизното обслужване от всякакво естество.

5. Съхранявайте LCD монитора в стая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън

този диапазон може да доведе до трайно увреждане.

6. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на

някое от следните обстоятелства: • Кабелът за сигнал от монитора към компютъра е протрит или повреден.

• Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.
• LCD мониторът или корпусът са повредени. Закрепване на монитора към основата

1. Отстранете монитора от опаковката.2. Закрепете стойката към основата. (за избрани модели)

3. Завъртете по часовниковата стрелка, за да заключите стойката. Уверете се, че основата е заключена върху стойката. (за

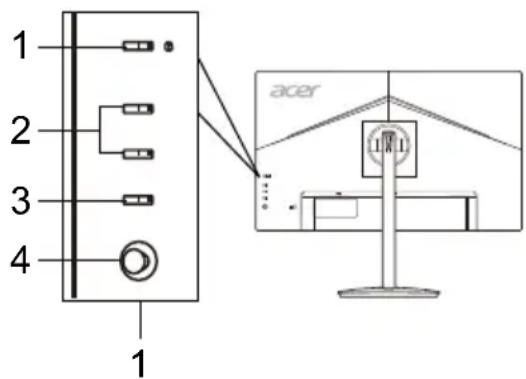

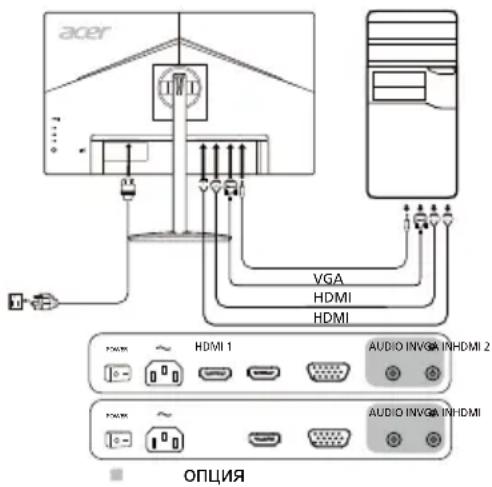

избрани модели) 4. Закрепете основата към стойката като завъртите винта с помощта на вграденото езиче или с подходяща монета. (за избрани Свързване на монитора към компютъра 1. Изключете монитора и извадете захранващия кабел на компютъра от контакта.2. 2-1 Свържете видео кабелаa. Уверете се, че както мониторът, така и компютърът са изключени.b. Свържете VGA видео кабела към компютъра. 2-2 Свържете HDMI кабела (само за модел с вход HDMI)a. Уверете се, че както мониторът, така и компютърът са изключени.b. Свържете единия край на HDMI кабела към задната част на монитора, а другия край към порта на компютъра.3. Свързване на аудио кабела. (само за модел с аудио вход) (опция)4. Поставете захранващия кабел на монитора в захранващия порт от задната страна на монитора.5. Включете захранващите кабели на компютъра и монитора в близкия електрически контакт. Външни бутони за управление Номер Елемент Описание

Бутон за захранване/индикаторИзключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия. Бърз клавиш 1, 2 бутонаНатиснете за активиране на функцията с настроени от потребителя бързи клавиши.3 Бутон за входНатиснете за превключване на източниците на вход. Бутон Navi (Навигация)/OKНатиснете за активиране на OSD менюто, след това го използвайте като бутон за навигиране, за да маркирате желаната функция. Натиснете го отново за въвеждане на избор.AUDIO INVGA INHDMIPOWER HDMI HDMI VGA

4Български Разпоредби и бележки за безопасност Бележка от Федералната комисия за комуникации (ФКК) Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас B, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите. Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки: Преориентиране или преместване на антената на приемника. Увеличаване на разстоянието между устройството и приемника. Свързване на устройството в контакт във верига, която е различна от тази, в която е свързан приемникът. Консултация с доставчик или опитен радио/телевизионен техник за помощ. CE декларация за съответствие С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/ЕC, директивата за ниско напрежение 2014/35/ЕC и RoHS директивата 2011/65/ЕC, и директива 2009/125/EО по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

За да предотвратите повреда на монитора, не го повдигайте от основата му. Бележка: Екранирани кабели Всички връзки към други изчислителни устройства трябва да се извършват с помощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC). Бележка: Периферни устройства Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас B могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа с този продукт. Условия на работа Това устройство е в съответствие с част 15 от правилата на ФКК. Работата е предмет на следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа. Бележка: Канадски потребители Това цифрово устройство от клас B отговаря на разпоредбата CAN ICES-003(B)/NMB-003(B). Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Изхвърляне на отпадъчно оборудване от потребители в частни домакинства в Европейския съюз Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля с други битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събиране на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събиране и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се с местната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта.Български СПЕЦИФИКАЦИЯ Открийте ръководства и други документи за вашия продукт на Acer на официалния уебсайт на Acer. LCD панел Управляваща система TFT цветен LCD дисплей Размер 23,8”W (60 см) Стъпка на пикселите 0,2745 мм (Х) x 0,2745 мм (В)

Контраст 100000000:1 макс. (ACM) Ъгъл на виждане 178° (Х) 178° (В) (CR=10) Време за реакция 1 ms (VRB) Видео R, G, B аналогов интерфейс Тип на панела VA Хоризонтална честота

Ключ/бутони Бутон на захранването Бърз клавиш 1 Бърз клавиш 2

Режим sRGB Режим Нива на сивото 6 цвята Наситеност в 6 цвята Сила на звука Изключване на звука

FreeSync Скорост на обновяване VRB

Време на изчакване на OSD Прозрачност Заключване на екранното меню Входен сигнал Автоматичен източник Назначение на бързи клавиши Режим "Широк екран" DDC/CI HDMI ниво на черното Режим на бърза настройка Информация за дисплея Нулиране на всички настройки
