CBA242YA - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Veľkosť obrazovky	23,8 palca (60 cm)
Typ panelu	VA
Maximálne rozlíšenie	1920 x 1080 @ 75 Hz
Jas	250 cd/m² (typický)
Kontrast	100 000 000:1 max (ACM)
Odozva	1 ms (VRB)
Pozorovacie uhly	178° (H) / 178° (V) (CR=10)
Vstupné konektory	D-Sub (VGA), HDMI
Integrované reproduktory	2 W x 2 (voliteľné)
Napájanie	100-240 V, 50/60 Hz
Spotreba (prevádzka)	22 W (pri 200 nitoch)
Spotreba (pohotovostný režim)	0,5 W
Rozmery (Š x V x H)	540,2 x 377,71-497,71 x 233,65 mm
Hmotnosť (netto)	4,91 kg
Nastavenie výšky	0-120 mm
Naklonenie	-5° až +20°
Rotácia	360°
Otočenie	-90° až +90°
Odniteľný stojan	Áno
Údržba obrazovky	Mäkká handrička, roztok bez rozpúšťadiel; vyhnite sa amoniaku a alkoholu
Bezpečnosť	Neotvárajte kryt, odpojte v prípade poškodenia
Prevádzková teplota	0 až 40 °C
Skladovacia teplota	-20 až 60 °C
Normy	Trieda B FCC, CE, RoHS, ErP

Často kladené otázky - CBA242YA ACER

Ako vyčistiť obrazovku monitora Acer CBA242YA?

Vypnite monitor a odpojte napájací kábel. Použite mäkkú handričku s čistiacim roztokom bez rozpúšťadiel. Nikdy nestriekajte kvapalinu priamo na obrazovku. Vyhnite sa akýmkoľvek výrobkom s obsahom amoniaku alebo alkoholu.

Aké rozlíšenia sú podporované?

Maximálne rozlíšenie je 1920 x 1080 pri 75 Hz cez VGA alebo HDMI. Monitor podporuje režim plug-and-play VESA DDCCI/DDC2B.

Ako pripojiť monitor k počítaču?

Vypnite monitor a počítač. Pripojte kábel VGA alebo HDMI do zadnej časti monitora a potom do počítača. Pripojte napájací kábel. Potom zapnite obe zariadenia.

Je monitor kompatibilný s montážou VESA?

Áno, stojan je odnímateľný. Monitor podporuje štandard VESA pre montáž na stenu (v návode nie je presne uvedené, ale odnímateľný stojan to naznačuje).

Ako nastaviť výšku a naklonenie?

Monitor ponúka nastavenie výšky od 0 do 120 mm, naklonenie od -5 do +20 stupňov, rotáciu 360 stupňov a otočenie od -90 do +90 stupňov. Použite mechanické ovládacie prvky stojana.

Čo znamená oranžová kontrolka tlačidla napájania?

Oranžová kontrolka znamená, že monitor je v pohotovostnom režime alebo v režime úspory energie. Modrá kontrolka znamená, že je zapnutý.

Má monitor integrované reproduktory?

Áno, model so vstupom pre zvuk (voliteľné) má reproduktory 2 W x 2. Skontrolujte prítomnosť zvukového konektora na zadnej strane monitora.

Ako získať prístup k OSD menu?

Stlačte tlačidlo navigácie/OK na otvorenie OSD menu. Pomocou šípok navigujte a opätovným stlačením vyberte možnosť.

Aká je spotreba elektrickej energie v pohotovostnom režime?

Spotreba v pohotovostnom režime je 0,5 W a v vypnutom stave 0,3 W. Pri normálnej prevádzke (pri 200 nitoch) je 22 W.

Čo robiť, ak sa obrazovka nezapne?

Skontrolujte, či je napájací kábel správne pripojený a či zásuvka funguje. Uistite sa, že je video kábel dobre pripojený. Ak sa kontrolka napájania nerozsvieti, kontaktujte autorizovaného technika.

NÁVOD NA OBSLUHU CBA242YA ACER

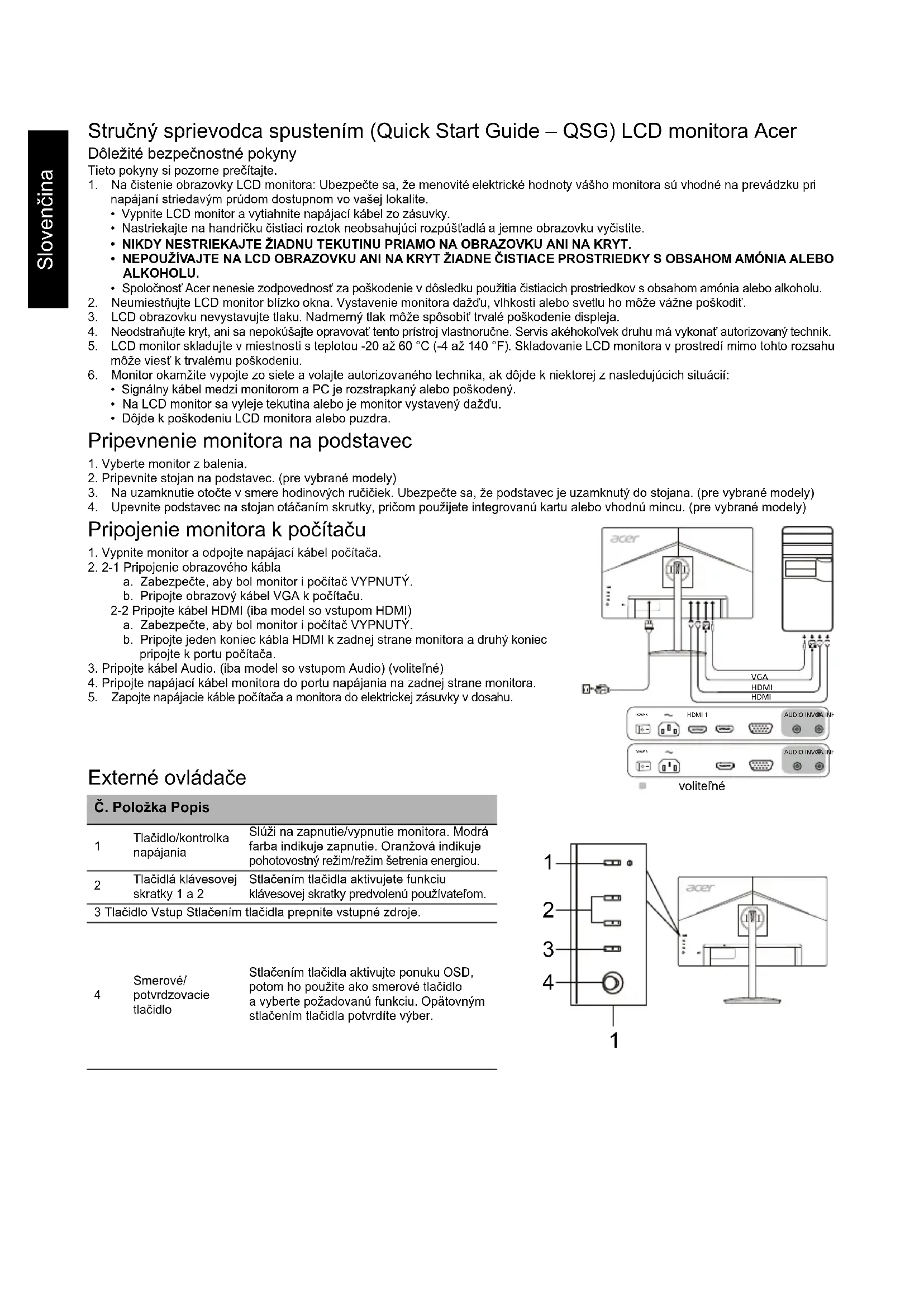

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým průdom dostupnom vo vašej lokalite.

2. Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky.

3. Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšt'adlá a jemne obrazovku vyčistite.
4. NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT.

- NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMÓNIA ALEBO ALKOHOLU.

- Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amónia alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodit'.

2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobit' trvalé poškodenie displeja.

3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokol'vek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 až 60 °C (-4 až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viest' k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:

- Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.

- Na LCD monitor sa vyleje tekutina alebo je monitor vystavený daždu.

- Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

Pripojenie monitora k počítaču

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte jeden koniec kábla HDMI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

1. Pripojte kábel Audio. (iba model so vstupom Audio) (voliteľné)
2. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
3. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.

Externé ovládače

Č. Položka Popis
1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlačidla aktivujete funkciu klávesovej skratky predvolenú používatelom.
3	Tlačidlo Vstup Stlačením	tlačidla prepnite vstupné zdroje.

Toto zariadenie bolo testované a zistilo sa, že spíňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovat’ vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovat’ škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

• Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu.
• Predížte vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač.
• Porad'te sa s predajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor splňa základné požiadavky a d’alšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napátí 2014/35/EÚ, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Všetky pripojenia k iným počítačovým zariadeniam musia byť vykonané s použitím tienených káblov, aby sa dodržala zhoda s predpismi o E M K.

K tomuto zariadeniu možno pripojit' iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atd.) certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými periférnymi zariadeniami bude mat' pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mat' za následok zneplatnenie oprávnenia používateľa prevádzkovat tento produkt, ktoré udeľuje Federal Communications Commission (FCC – Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s čast'ou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovat' škodlivé rušenie a (2) toto zariadenie musí zniest' akékol'vek prijaté rušenie, vrátane rušenia, ktoré môže spôsobit' nežiaducu prevádzku.

Upozornenie: Pre používatel'ov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme CAN ICES-003(B)/NMB-003(B).

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovat spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečit, aby bolo recyklované spôsobom, ktorý chráni l'udské zdravie a životné prostredie. Pre d'alšie informácie o tom, kde môžete odovzdat svoje nepotrebné zariadenie na recykláciu, sa obrát'te na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnost využiva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFT LCD
	Veľkosť 23,8"W (60 cm)
	Rozstup bodov 0,2745 mm (H) x 0,2745 mm (V)
	Jas	250 cd/m2 (charakteristický)
	Kontrast 100000000:1 Max (ACM)
	Pozorovací uhol 178° (H)	178° (V) (CR = 10)
	Doba odozvy 1 ms (VRB)
	Video Analógové rozhranie R, G, B
	Typ panela VA
	Horizontálna frekvencia 30 - 85 kHz
	Vertikálna frekvencia 56 - 76 Hz
Farby displeja 16,7 milióna
Max. obnovovacia frekvencia bodov		VGA: 174,5 MHzHDMI: 174,5 MHz
Maximálne rozlíšenie		VGA: 1920 x 1080 pri 75 HzHDMI: 1920 x 1080 pri 75 Hz
Technológia Plug & Play VESA DDCCI/DDC2B
Spotreba energie(pri 200 nitov)	Režim zapnutia 22 W
	Režim spánku 0,5 W
	Režim vypnutia 0,3 W
Vstupný konektor		D-SubHDMI (iba model so vstupom HDMI)
Vstupný signal video		Analógový: 0,7 Vp-p (štandardne), 75 OHM, kladnýHDMI (iba model so vstupom HDMI) (voliteľné)
Reproduktory 2 W x 2 (iba model so vstupom Audio) (voliteľné)
Maximálna veľkosť obrazovky		Horizontálne: 527,04 mmVertikálne: 296,46 mm
Zdroj napájania		100 – 240 V, 50/60 Hz
Podmienky prostredia		Prevádzková teplota: 0 až 40 °CTeplota skladovania: -20 až 60 °CPrevádzková vlhkost: 20 % až 80 %
Rozmery		540,2 (š) x 377,71 ~ 497,71 (v) x 233,65 (h) mm
Hmotnosť (netto)		4,91 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +20° (iba v najvyššom bode možno ponúknut 20 stipňov zaklopenia pre uhol elevácie)Otáčanie: 360°Nastavenie výšky: 0 mm až 120 mmVyklápanie: -90° až +90°Odpojiteľný stojan: Áno
Vonkajšie ovládače	Preplnač/Tlačidlá	Tlačidlo zapnutia Tlačidlo klávesovej skratky 1 Tlačidlo klávesovej skratky 2
	Funkcie	Jas Kontrast Modré svetlo Zvýraznenie čiernej ACM Zvýšená ostrost’ Horizontálna poloha (iba pre model s analógovým vstupom) Vertikálna poloha (iba pre model s analógovým vstupom) Hodiny (iba pre model s analógovým vstupom) Ohnisko (iba pre model s analógovým vstupom) Automatická konfigurácia (iba pre model s analógovým vstupom) Gama Teplota farieb Režimy Režim sRGB Režim odtieňov sivej 6-osový odtieň 6-osová sýtosť Hlasitost’
Parametre sa lišia v závislosti od modelu a/alebo oblasti.
