ประเภทผลิตภัณฑ์	จอภาพ LCD
ขนาดหน้าจอ	23.8 นิ้ว (60 ซม.)
ประเภทแผง	VA
ความละเอียดสูงสุด	1920 x 1080 @ 75 Hz
ความสว่าง	250 cd/m² (ทั่วไป)
ความคมชัด	100,000,000:1 สูงสุด (ACM)
เวลาตอบสนอง	1 ms (VRB)
มุมมอง	178° (แนวนอน) / 178° (แนวตั้ง) (CR=10)
ขั้วต่ออินพุต	D-Sub (VGA), HDMI
ลำโพงในตัว	2 W x 2 (อุปกรณ์เสริม)
แหล่งจ่ายไฟ	100-240 V, 50/60 Hz
การใช้พลังงาน (โหมดเปิด)	22 W (ที่ 200 nits)
การใช้พลังงาน (สแตนด์บาย)	0.5 W
ขนาด (ก x ส x ล)	540.2 x 377.71-497.71 x 233.65 มม.
น้ำหนัก (สุทธิ)	4.91 กก.
การปรับความสูง	0-120 มม.
การเอียง	-5° ถึง +20°
การหมุน	360°
การหมุนพับ	-90° ถึง +90°
ขาตั้งถอดได้	ใช่
การบำรุงรักษาจอภาพ	ผ้าเนื้อนุ่ม, น้ำยาทำความสะอาดที่ไม่มีตัวทำละลาย; หลีกเลี่ยงแอมโมเนียและแอลกอฮอล์
ความปลอดภัย	ห้ามเปิดฝาเครื่อง, ถอดปลั๊กหากเกิดความเสียหาย
อุณหภูมิการทำงาน	0 ถึง 40 °C
อุณหภูมิการจัดเก็บ	-20 ถึง 60 °C
มาตรฐาน	Class B FCC, CE, RoHS, ErP

คำถามที่พบบ่อย - CBA242YA ACER

วิธีทำความสะอาดหน้าจอมอนิเตอร์ Acer CBA242YA?

ปิดจอภาพและถอดสายไฟ ใช้ผ้าเนื้อนุ่มกับน้ำยาทำความสะอาดที่ไม่มีตัวทำละลาย ห้ามฉีดของเหลวลงบนหน้าจอโดยตรง หลีกเลี่ยงผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์

ความละเอียดที่รองรับมีอะไรบ้าง?

ความละเอียดสูงสุดคือ 1920 x 1080 ที่ 75 Hz ผ่าน VGA หรือ HDMI จอภาพรองรับโหมด plug-and-play VESA DDCCI/DDC2B

วิธีเชื่อมต่อจอภาพกับคอมพิวเตอร์?

ปิดจอภาพและคอมพิวเตอร์ เสียบสาย VGA หรือ HDMI ที่ด้านหลังของจอภาพแล้วต่อกับคอมพิวเตอร์ เสียบสายไฟ จากนั้นเปิดเครื่องทั้งสอง

จอภาพรองรับการติดตั้ง VESA หรือไม่?

ใช่ ขาตั้งสามารถถอดได้ จอภาพรองรับมาตรฐาน VESA สำหรับการติดตั้งบนผนัง (ไม่ได้ระบุไว้ในคู่มือ แต่ขาตั้งที่ถอดได้บ่งบอกถึง)

วิธีปรับความสูงและการเอียง?

จอภาพมีการปรับความสูง 0-120 มม. การเอียง -5 ถึง +20 องศา การหมุน 360 องศา และการหมุนพับ -90 ถึง +90 องศา ใช้ปุ่มควบคุมเชิงกลของขาตั้ง

ไฟสีส้มที่ปุ่มเปิดปิดหมายถึงอะไร?

ไฟสีส้มหมายถึงจอภาพอยู่ในโหมดสแตนด์บายหรือประหยัดพลังงาน ไฟสีฟ้าหมายถึงเปิดอยู่

จอภาพมีลำโพงในตัวหรือไม่?

ใช่ รุ่นที่มีช่องเสียบเสียง (อุปกรณ์เสริม) มีลำโพง 2 W x 2 ตรวจสอบว่ามีช่องเสียบเสียงที่ด้านหลังของจอภาพ

วิธีเข้าเมนูบนหน้าจอ (OSD)?

กดปุ่มนำทาง/OK เพื่อเปิดเมนู OSD ใช้ปุ่มลูกศรเพื่อเลื่อนและกดอีกครั้งเพื่อเลือกตัวเลือก

การใช้พลังงานในโหมดสแตนด์บายเท่าไหร่?

การใช้พลังงานในโหมดสแตนด์บายคือ 0.5 W และในโหมดปิดคือ 0.3 W ในโหมดปกติ (ที่ 200 nits) คือ 22 W

จะทำอย่างไรถ้าหน้าจอไม่ติด?

ตรวจสอบว่าเสียบสายไฟถูกต้องและปลั๊กทำงาน ตรวจสอบว่าสายวิดีโอเชื่อมต่อดี ถ้าไฟเปิดปิดไม่ติด ติดต่อช่างเทคนิคที่ได้รับอนุญาต

คู่มือผู้ใช้ CBA242YA ACER

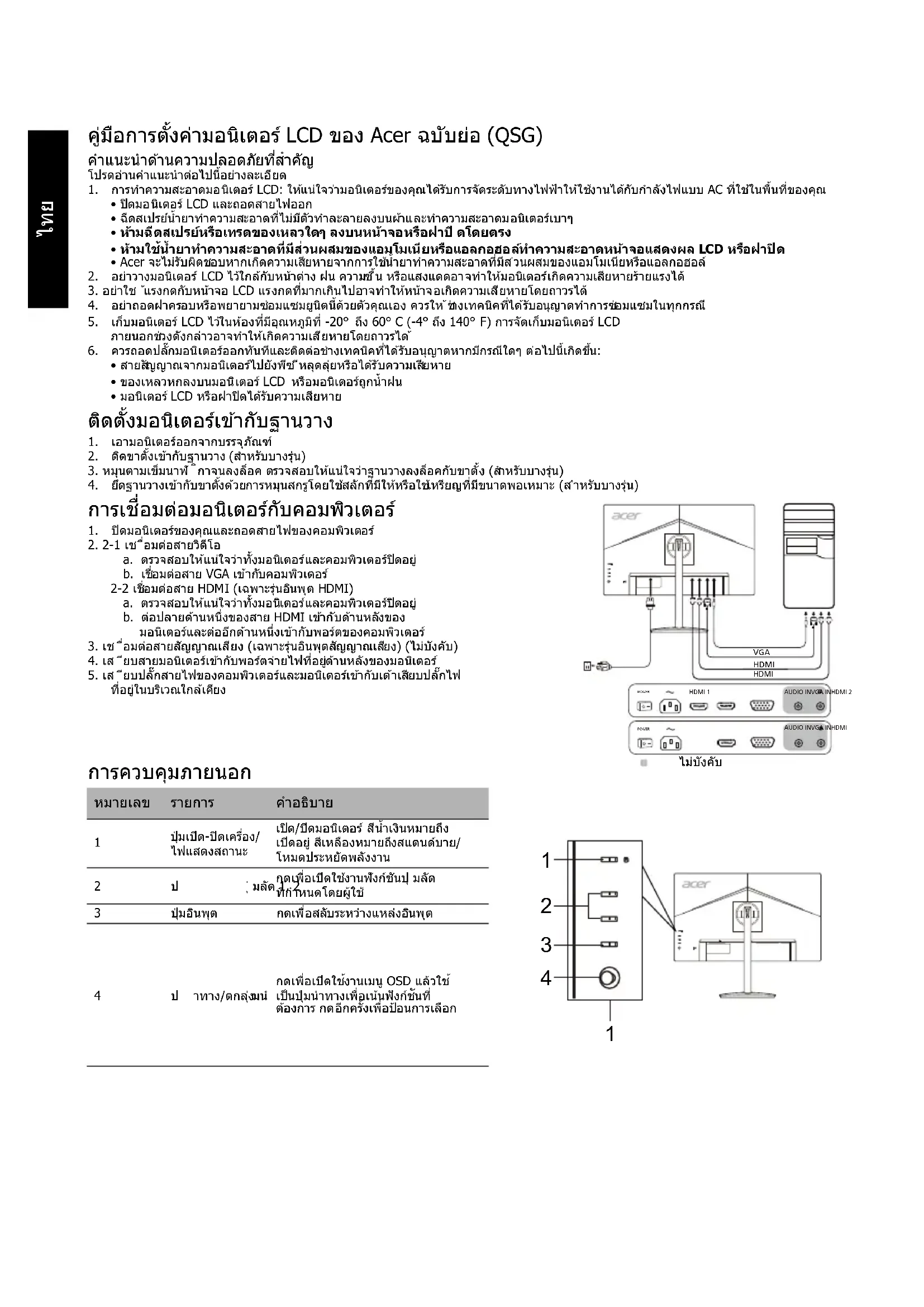

คู่มือการตั้งค่ามอนิเตอร์ LCD ของ Acer ฉบับย่อ (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดมอนิเตอร์ LCD: ให้แน่ใจว่ามอนิเตอร์ของคุณได้รับการจัดระดับทางไฟฟ้าให้ใช้งานได้กับกำลังไฟแบบ AC ที่ใช้ในพื้นที่ของคุณ
2. ปิดมอนิเตอร์ LCD และถอดสายไฟออก
3. ฉีดสเปรย์น้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าและทำความสะอาดมอนิเตอร์เบาๆ
4. ห้ามฉีดสเปรย์หรือเทของเหลวใดๆ ลงบนหน้าจอหรือฝาปิดโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดหน้าจอแสดงผล LCD หรือฝาปิด
6. Acer จะไม่รับผิดชอบหากเกิดความเสียหายจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางมอนิเตอร์ LCD ไว้ใกล้กับหน้าต่าง ฝน ความชื้น หรือแสงแดด อาจทำให้มอนิเตอร์เกิดความเสียหายร้ายแรงได้
8. อย่าใช้แรงกดกับหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเกิดความเสียหายโดยถาวรได้
9. อย่างอดฝ่าครอบหรือพยายามซ่อมแซมยูนิตนี้ด้วยตัวคุณเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตทำการซ่อมแซมในทุกกรณี
10. เก็บมอนิเตอร์ LCD ไว้ในห้องที่มีอุณหภูมิ -20° ถึง 60° C (-4° ถึง 140° F) การจัดเก็บมอนิเตอร์ LCD ภายนอกช่วงดังกล่าวอาจทำให้เกิดความเสียหายโดยถาวรได้
11. ควรถอดปลั๊กมอนิเตอร์ออกทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากมีกรณีใดๆ ต่อไปนี้เกิดขึ้น:
12. สายสัญญาณจากมอนิเตอร์ไปยังพีซีหลุดลุ่ยหรือได้รับความเสียหาย
13. ของเหลวหกลงบนมอนิเตอร์ LCD หรือมอนิเตอร์ถูกน้ำฝน
14. มอนิเตอร์ LCD หรือฝาปิดได้รับความเสียหาย

ติดตั้งมอนิเตอร์เข้ากับฐานวาง

1. นำมอนิเตอร์ออกจากบรรจุภัณฑ์
2. ติดขาตั้งเข้ากับฐานวาง (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาจนลงล็อค ตรวจสอบให้แน่ใจว่าฐานวางลงล็อคกับขาตั้ง (สำหรับบางรุ่น)
4. ยึดฐานวางเข้ากับขาตั้งด้วยการหมุนสกรูโดยใช้ไขควงที่มีให้หรือใช้เหรียญที่มีขนาดพอเหมาะสม (สำหรับบางรุ่น)

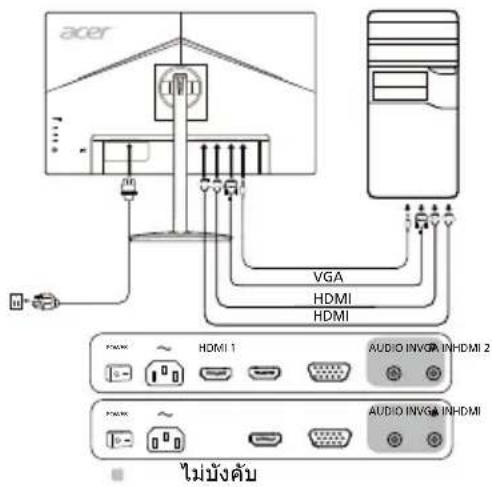

การเชื่อมต่อมอนิเตอร์กับคอมพิวเตอร์

1. ปิดมอนิเตอร์ของคุณและถอดสายไฟของคอมพิวเตอร์
2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าทั้งมอนิเตอร์และคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีอินพุต HDMI)

a. ตรวจสอบให้แน่ใจว่าทั้งมอนิเตอร์และคอมพิวเตอร์ปิดอยู่ b. ต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของมอนิเตอร์ และต่ออีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. การเชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีอินพุตสัญญาณเสียง) (ไม่บังคับ)
2. เสียบสายมอนิเตอร์เข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของมอนิเตอร์
3. เสียบปลั๊กสายไฟของคอมพิวเตอร์และมอนิเตอร์เข้ากับเต้าเสียบปลั๊กไฟที่อยู่ในบริเวณใกล้เคียง

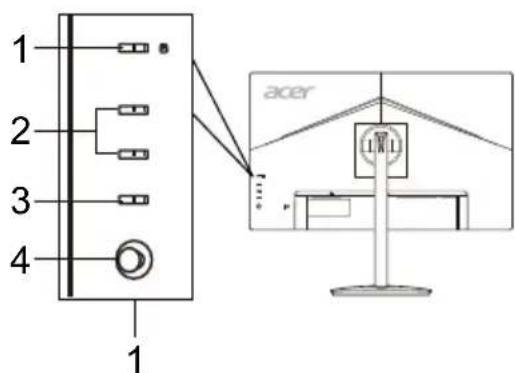

การควบคุมภายนอก

หมายเลข	รายการ	คําอธิบาย
1	ปุ่มเป็ด-ปิดเครื่อง/ไฟแสดงสถานะ	เป็ด/ปิดมอนิเตอร์ สีน้ำเงินหมายถึงเป็ดอยู่ สิเหลืองหมายถึงสแดนต์บาย/โหมดประหยัดพลังงาน
2	ป	กุดเพื่อเป็ดใช้งานฟังก์ชันปุ มลัดที่กําหนดโดยผู้ใช้
3	ปุ่มอินพุต	กดเพื่อสลับระหว่างแหล่งอินพุต
4	ป	กดเพื่อเป็ดใช้งานเมนู OSD แล้วใช้เป็นปุ่มนําทางเพื่อเน้นฟังก์ชันที่ต้องการ กตอิกครั้งเพื่อป้อนการเลือก

ข้อบังคับและประกาศความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัล Class B ตาม Part 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมจากสัญญาณรบกวนที่เป็นอันตรายในการติดตั้งภายในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่คลื่นความถี่วิทยุ และหากไม่ติดตั้งและใช้งานตามคำแนะนำอาจทำให้เกิดสัญญาณรบกวนที่เป็นอันตรายต่อการสื่อสารด้วยคลื่นวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าสัญญาณรบกวนจะไม่เกิดขึ้นในการติดตั้งแบบใดแบบหนึ่ง หากอุปกรณ์ทำให้เกิดสัญญาณรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ก็ควรพยายามแก้ไขปัญหาการรบกวนโดยดำเนินการตามมาตรการต่อไปนี้อย่างน้อยหนึ่งข้อ:

• ปรับทิศทางหรือเปลี่ยนที่ตั้งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์และตัวรับสัญญาณ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าอื่นนอกจากตัวรับสัญญาณที่เชื่อมต่อไว้
• ปรึกษากับตัวแทนจำหน่ายหรือช่างเทคนิคผู้เชี่ยวชาญด้านวิทยุ/โทรทัศน์เพื่อขอความช่วยเหลือ

คำแถลงเกี่ยวกับความสอดคล้องของ CE

Acer Inc. ขอประกาศในที่นี้ว่าจอภาพ LCD นั้นปฏิบัติตามข้อกำหนดสำคัญและบทบัญญัติอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU และ RoHS Directive 2011/65/EU และ Directive 2009/125/EC โดยคำนึงถึงการกำหนดกรอบสำหรับการตั้งข้อกำหนดการออกแบบเพื่อสิ่งแวดล้อมสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อสังเกต:

เพื่อป้องกันความเสียหายที่อาจเกิดกับจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ข้อสังเกต: สายหุ้มฉนวน

การเชื่อมต่อไปยังอุปกรณ์คอมพิวเตอร์อื่นๆ ทั้งหมดต้องทำโดยใช้สายหุ้มฉนวนเพื่อรักษาการปฏิบัติตามกฎระเบียบของ EMC

ข้อสังเกต: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าปฏิบัติตามข้อจำกัด Class B เท่านั้น ที่สามารถเชื่อมต่อเข้ากับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจส่งผลให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขที่ไม่ได้รับการอนุมัติโดยขัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ซึ่งได้รับจาก Federal Communications Commission ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะได้

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตาม Part 15 ของกฎ FCC การใช้งานต้องอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้อาจไม่ก่อให้เกิดสัญญาณรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับสัญญาณรบกวนทั้งหมดที่ได้รับ รวมถึงสัญญาณรบกวนที่อาจก่อให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อสังเกต: ผู้ใช้ในประเทศแคนาดา

อุปกรณ์ดิจิตอล Class B นี้เป็นไปตาม CAN ICES-003(B)/NMB-003(B)

การกำจัดขยะจากอุปกรณ์โดยผู้ใช้ในแบบส่วนตัวในครัวเรือนภายในสหภาพยุโรป

สัญลักษณ์นี้ที่อยู่บนผลิตภัณฑ์นี้หรือบนบรรจุภัณฑ์เป็นการระบุว่าผลิตภัณฑ์นี้จะต้องไม่ถูกกำจัดรวมกับขยะในครัวเรือนอื่นๆ ของคุณ โดยจะเป็นความรับผิดชอบของคุณในการกำจัดขยะจากอุปกรณ์โดยการมอบให้จุดเก็บรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลขยะจากอุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้าโดยเฉพาะ การเก็บแยกและรีไซเคิลขยะจากอุปกรณ์ในเวลาที่จะกำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้แน่ใจได้ว่าจะได้รับการรีไซเคิลด้วยวิธีที่ช่วยปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถส่งมอบขยะจากอุปกรณ์ของคุณสำหรับการรีไซเคิล โปรดติดต่อสำนักงานเขต (ที่ว่าการอำเภอ) ในท้องถิ่นของคุณ เทศบาลกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

จํา LCD	ระบบขับเคลื่อน TFT Color LCD
	ขนาด 23.8"W (60 ชม.)
	ระยะห่างระหว่างพิกเชล	0.2745 มม. (แนวทาง) x 0.2745 มม. (แนวตั้ง)
	ความสว่าง 250 cd/m	2 (ทั่วไป)
	ความเปรียบต่าง	สูงสุด 100000000:1 (ACM)
	มุมที่รับชมได้	178° (แนวทาง) 178° (แนวตั้ง) (CR=10)
	เวลาตอบสนอง 1 ms (VRB)
	วิตไอ	อะนาล็อกอินเดอร์เพช R, G, B
	ชนิดของจอ VA
	H-Frequency	30 - 85 kHz
	V-Frequency 56 - 76 Hz
สีของจอ		16.7 ล้านสิ
Dot Clock		VGA: 174.5 MHzHDMI: 174.5 MHz
ความละเอียดสูงสด		VGA: 1920 x 1080 @ 75 HzHDMI: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
การใช้พลังงาน (ที่ 200 nits)	โหมดเป็ด 22 W
	โหมดสธีป	0.5 W
	โหมดปัด	0.3 W
ชั่วต่ออินพุต		D-Subสัญญาณ HDMI (เฉพาะรุ่นอินพุต HDMI)
สัญญาณวัติโออินพุต		อะนาล็อก: 0.7 Vp-p (มาตรฐาน), 75 OHM, บวกสัญญาณ HDMI (เฉพาะรุ่นอินพุต HDMI) (ไม่บังคับ)
ลําโพง		2 W x 2 (เฉพาะรุ่นอินพุตสัญญาณเสียง)(ไม่บังคับ)
ขนาดหน้าจอสูงสุด		แขวนอน: 527.04 มม.แนวตั้ง: 296.46 มม.
แหล่งจ่ายพลังงาน		100-240V, 50/60 Hz
ข้อควรตําเน็งต่านสิ่งแวดล้อม		อุดหมุกิในการทํางาน: 0° ถึง 40°Cอุดหมุกิในการจัดเก็บ: -20° ถึง 60°Cความชั้นในการทํางาน: 20% ถึง 80%
ขนาด		540.2 (กร่าง) x 377.71 ~ 497.71 (สูง) x 233.65 (ลึก) มม.
น้ําหนัก (N. W.)		4.91 กก. (สุทธิ)
ข้อมูลจําเพาะของกลไก		ก้มenge: -5° ถึง +20° (เฉพาะที่จุดสูงสุด สามารถเยี่ยงได้ 20 องศาสําหรับมุมenge)การหมุน: 360°การปรับความสูง: 0 มม. ถึง 120 มม.การปรับตั้ง/นอน: -90° ถึง +90°ชาตั้งแบบกดออกได้: มี
การควบคุมภายนอก	สวิตช์/ปุ่ม	ปุ่มเป็ด/ปิตเครืองปุ่มลัด 1ปุ่มลัด 2
	ฟังกษั่นการทํางาน	ความสว่างความเปรียบต่างไฟสํานําเงินการซิมสีสําACMความคมชั้นดิเศษตําแหน่งแนวทางอน (เฉพาะรุ่นอินพุตแบบอะนาล็อก)ตําแหน่งแนวทาง (เฉพาะรุ่นอินพุตแบบอะนาล็อก)นาหีภา (เฉพาะรุ่นอินพุตแบบอะนาล็อก)ไฟกัส (เฉพาะรุ่นอินพุตแบบอะนาล็อก)การปรับตั้งค่าอัดโนมัติ (เฉพาะรุ่นอินพุตแบบอะนาล็อก)แกมป่าอุดหมุกิสโหมดโหมดsRGBโหมดเกรย์สเกลสิสัน 6 แกนความยืมตัว 6 แกนระดับเสียง
ข้อมูลจําเพาะอาจต่างออกไปตามรุ่นและ/หรือภูมิภาค
