CBA242YA - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Rozmiar ekranu	23,8 cala (60 cm)
Typ panelu	VA
Maksymalna rozdzielczość	1920 x 1080 @ 75 Hz
Jasność	250 cd/m² (typowa)
Kontrast	100 000 000:1 max (ACM)
Czas reakcji	1 ms (VRB)
Kąty widzenia	178° (H) / 178° (V) (CR=10)
Złącza wejściowe	D-Sub (VGA), HDMI
Wbudowane głośniki	2 W x 2 (opcjonalnie)
Zasilanie	100-240 V, 50/60 Hz
Pobór mocy (tryb pracy)	22 W (przy 200 nitach)
Pobór mocy (tryb czuwania)	0,5 W
Wymiary (L x H x P)	540,2 x 377,71-497,71 x 233,65 mm
Waga (netto)	4,91 kg
Regulacja wysokości	0-120 mm
Pochylenie	-5° do +20°
Obrót	360°
Pivot	-90° do +90°
Odłączana podstawa	Tak
Konserwacja ekranu	Miękka ściereczka, roztwór bez rozpuszczalników; unikać amoniaku i alkoholu
Bezpieczeństwo	Nie otwierać obudowy, odłączyć w przypadku uszkodzenia
Temperatura pracy	0 do 40 °C
Temperatura przechowywania	-20 do 60 °C
Normy	Classe B FCC, CE, RoHS, ErP

Często zadawane pytania - CBA242YA ACER

Jak wyczyścić ekran monitora Acer CBA242YA?

Wyłącz monitor i odłącz przewód zasilający. Użyj miękkiej ściereczki z roztworem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran. Unikaj wszelkich produktów na bazie amoniaku lub alkoholu.

Jakie rozdzielczości są obsługiwane?

Maksymalna rozdzielczość to 1920 x 1080 przy 75 Hz przez VGA lub HDMI. Monitor obsługuje tryb plug-and-play VESA DDCCI/DDC2B.

Jak podłączyć monitor do komputera?

Wyłącz monitor i komputer. Podłącz kabel VGA lub HDMI z tyłu monitora, a następnie do komputera. Podłącz kabel zasilający. Następnie włącz oba urządzenia.

Czy monitor jest kompatybilny z montażem VESA?

Tak, podstawa jest odłączana. Monitor obsługuje standard VESA do montażu na ścianie (nieokreślone w instrukcji, ale odłączana podstawa sugeruje).

Jak ustawić wysokość i pochylenie?

Monitor oferuje regulację wysokości od 0 do 120 mm, pochylenie od -5 do +20 stopni, obrót o 360 stopni i pivot od -90 do +90 stopni. Użyj mechanicznych elementów sterujących podstawy.

Co oznacza pomarańczowa dioda przycisku zasilania?

Pomarańczowa dioda wskazuje, że monitor jest w trybie czuwania lub trybie oszczędzania energii. Niebieska dioda oznacza, że jest włączony.

Czy monitor ma wbudowane głośniki?

Tak, model z wejściem audio (opcjonalnie) ma głośniki 2 W x 2. Sprawdź obecność gniazda audio z tyłu monitora.

Jak uzyskać dostęp do menu ekranowego (OSD)?

Naciśnij przycisk nawigacji/OK, aby otworzyć menu OSD. Użyj strzałek, aby nawigować, i naciśnij ponownie, aby wybrać opcję.

Jaki jest pobór mocy w trybie czuwania?

Pobór mocy w trybie czuwania wynosi 0,5 W, a w trybie wyłączonym 0,3 W. W normalnym trybie pracy (przy 200 nitach) wynosi 22 W.

Co zrobić, jeśli ekran się nie włącza?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony, a gniazdko działa. Upewnij się, że kabel wideo jest dobrze podłączony. Jeśli dioda zasilania nie świeci się, skontaktuj się z autoryzowanym technikiem.

INSTRUKCJA OBSŁUGI CBA242YA ACER

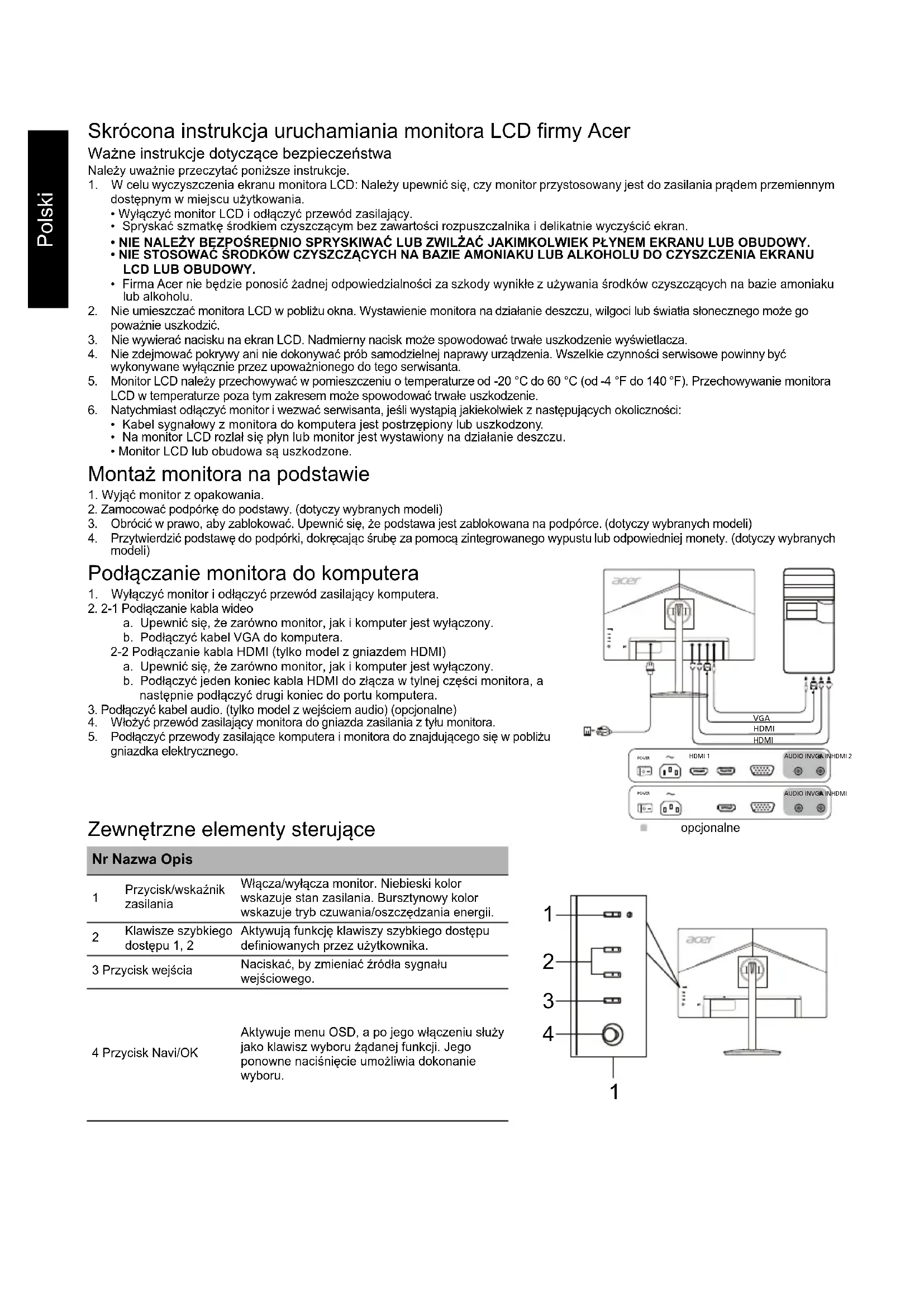

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.

2. Wyłączyć monitor LCD i odłączyć przewód zasilający.

3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
   • NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY.

5. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.

6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.

7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.

10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:

11. Kabel sygnałowy z monitora do komputera jest postrzepiony lub uszkodzony.

12. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
13. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórze. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

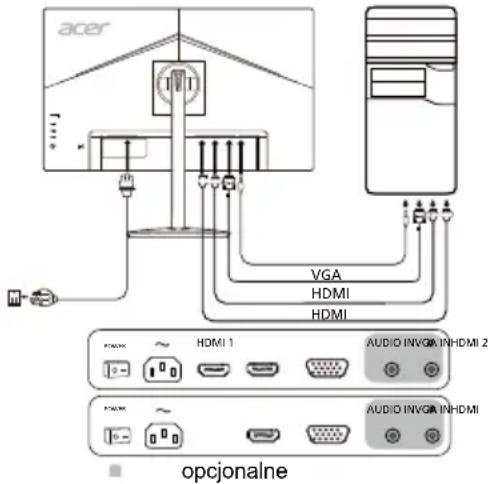

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla wideo

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć jeden koniec kabla HDMI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

1. Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.

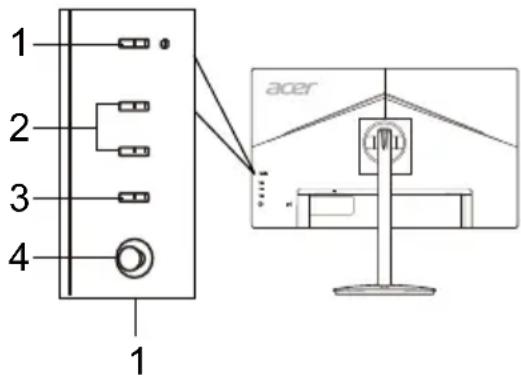

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii.
2	Klawisze szybkiego dostępu 1, 2	Aktywują funkcję klawiszy szybkiego dostępu definiowanych przez użytkownika.
3	Przycisk wejścia	Naciskać, by zmieniać źródła sygnału wejściowego.

4 Przycisk Navi/OK

Aktywuje menu OSD, a po jego włączeniu służy jako klawisz wyboru żądanej funkcji. Jego ponowne naciśnięcie umożliwia dokonanie wyboru.

Regulacje i informacje dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

• Zmiana położenia anteny odbiorczej.
• Zwiększenie odległości między urządzeniem a odbiornikiem.
• Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik.
• Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyrażny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia normę CAN ICES-003(B)/NMB-003(B).

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Układ napędowy Kolorowy wyświetlacz LCD TFT
	Rozmiar 23,8"W (60 cm)
	Rozstaw pikseli 0,2745 mm (w poziomie) × 0,2745 mm (w pionie)
	Jasność 250 cd/m	^2 (typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178" (w poziomie) 178" (w pionie) (CR=10)
	Czas reakcji 1 ms (VRB)
	Wideo Interfejs analogowy R, G, B
	Typ panelu VA
	Częstotliwość pozioma 30 - 85 kHz
	Częstotliwość pionowa 56 - 76 Hz
Wyświetlane kolory		16,7 miliona
Zegar punktowy		VGA: 174,5 MHzHDMI: 174,5 MHz
Maksymalna rozdzielczość		VGA: 1920 x 1080 przy częstotliwości 75 HzHDMI: 1920 x 1080 przy częstotliwości 75 Hz
Plug & Play VESA DDCCI/DDC2B
Pobór mocy(przy 200 nitach)	Tryb włączenia 22 W
	Tryb uśpienia 0,5 W
	Tryb wyłączenia 0,3 W
Złącze wejściowe		D-SubHDMI (tylko model z wejściem HDMI)
Wejściowy sygnał wideo		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnieHDMI (tylko model z wejściem HDMI) (opcjonalne)
Głośniki 2 W x 2 (tylko model z wejściem audio) (opcjonalne)
Maksymalny rozmiar ekranu		W poziomie: 527,04 mmW pionie: 296,46 mm
Źródło zasilania		100–240 V, 50/60 Hz
Kwestie środowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowywania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		540,2 (szer.) × 377,71 ~ 497,71 (wys.) × 233,65 (głęb.) mm
Waga:		4,91 kg (netto)
Specyfikacje mechanizmów		Pochylenie: Od -5° do +20° (tylko w najwyższym punkcie dostępne jest 20 stopni odchylenia dla kąta wzniesienia)Obrót: 360°Regulacja wysokości: Od 0 mm do 120 mmObrót w pionie: Od -90° do +90°Zdejmowalna podpórka: Tak
Zewnętrzne elementysterujące	Przełącznik/przyciski	Przycisk zasilania WejścieKlawisz szybkiego dostępu 1 Menu/Navi/OKKlawisz szybkiego dostępu 2
	Funkcje	Jasność WyciszenieKontrast Over DriveNieb. światło FreeSyncWzmocn. czerni Częst. odśwież.ACM VRBSuper ostrość JęzykUstaw. poz. (tylko model z wejściem analogowym) Wyłączenie OSDUstaw. pion. (tylko model z wejściem analogowym) PrzezroczystośćZegar (tylko model z wejściem analogowym) Blokada OSDOstrość (tylko model z wejściem analogowym) WejścieAuto konfiguracja (tylko model z wejściem analogowym) Autom. źródłoGamma Temp. koloru Przypis. przyc. skrótuTryby DDC/CDtryb sRGB Poz. czarn. HDMITryb odc. szar. Tryb szyb. uruch6-osiowa barwa Wyświetlanie informacjiNasyc. 6-osiow Resetuj wszyst. ustaw.Głośność Zakończ
Dane techniczne zależą od modelu i/łub regionu.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
