HASZNÁLATI ÚTMUTATÓ PTBM 400 D1 PARKSIDE

Kezelési és biztonsági utasítások Az eredeti üzemeltetési útmutató fordítása

Mielőtt megkezdi az olvasást, hajtsa ki az ábrákat tartalmazó oldalt, majd ismerkedjen meg alaposan a termék összes funkciójával.

HU Kezelési és biztonsági utasítások Oldal

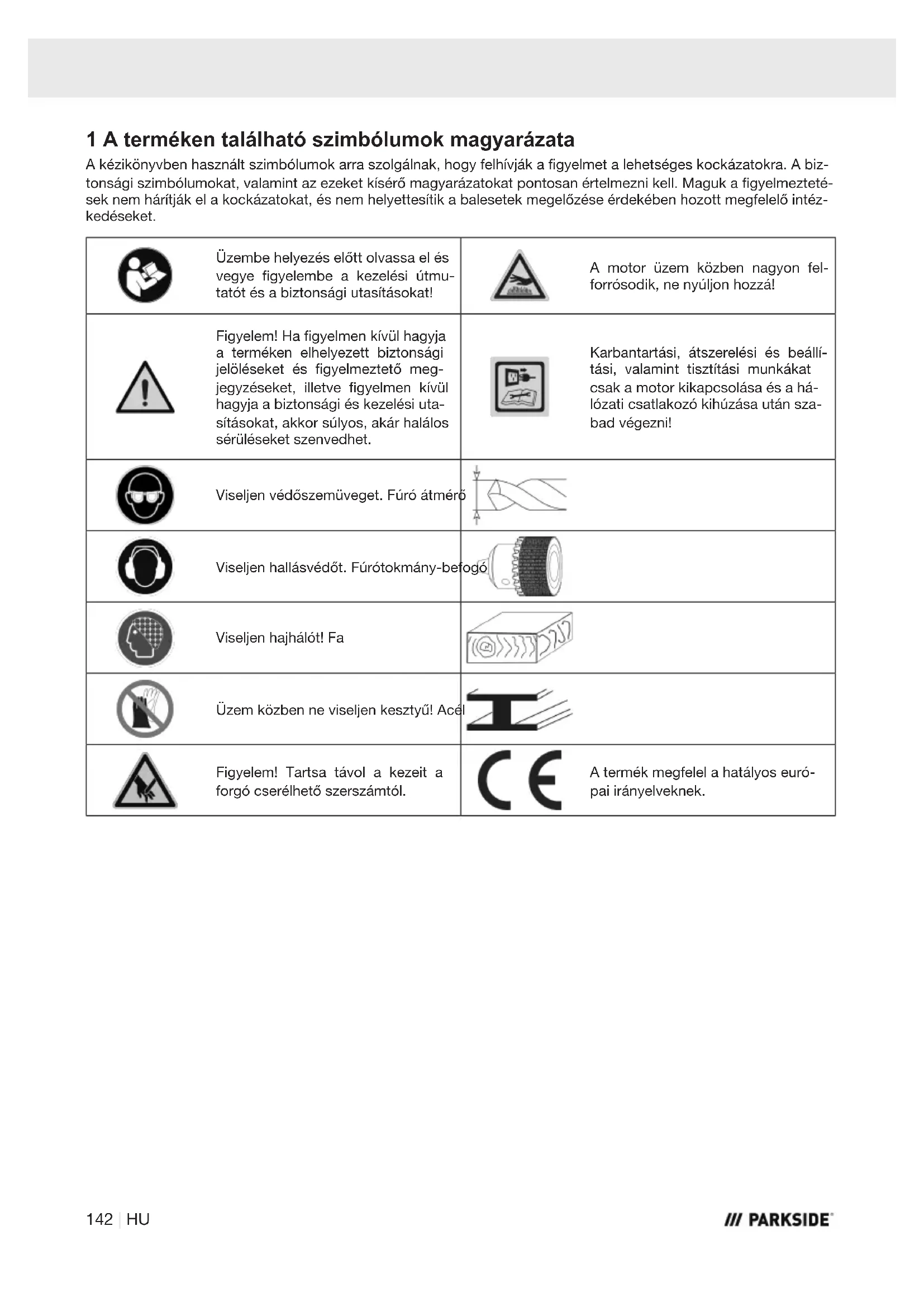

• Túto príručku a mnohé ďalšie si môžete prečítať a stiahnuť na stránke parkside-diy.com. Pomocou tohto QR kó- du sa dostanete priamo na stránku parkside-diy.com. Vyberte svoju krajinu a hľadajte návody na obsluhu pomo- cou masky vyhľadávania. K návodu na obsluhu vášho artikla sa dostanete zadaním čísla artikla (IAN) 465594_2404. SK | 139Kontakt na servis (SK): Meno: S&E Solutions s.r.o. - Zahrada vakci Moravská 1278 CZ - 57001 Litomyšl Telefón: 00800 4003 4003 E-mail: service.SK@scheppach.com Sídlo: Česká republika 140 | SKTartalomjegyzék 1 A terméken található szimbólumok magyarázata ............................................................................................ 142 2 Bevezetés......................................................................................................................................................... 143 3 A termék leírása (1 - 16. ábra).......................................................................................................................... 143 4 Szállított elemek (2. ábra)................................................................................................................................. 143 5 Rendeltetésszerű használat ............................................................................................................................. 144 6 Biztonsági utasítások....................................................................................................................................... 144 7 Műszaki adatok................................................................................................................................................ 146 8 Kicsomagolás................................................................................................................................................... 147 9 Összeszerelés .................................................................................................................................................. 147 10 Üzembe helyezés előtt..................................................................................................................................... 149 11 Kezelés............................................................................................................................................................. 150 12 Munkavégzési utasítások................................................................................................................................. 151 13 Elektromos csatlakozás ................................................................................................................................... 152 14 Szállítás (1. ábra).............................................................................................................................................. 152 15 Karbantartás és tisztítás................................................................................................................................... 152 16 Tárolás ............................................................................................................................................................. 153 17 Javítás és pótalkatrészek rendelése ................................................................................................................ 154 18 Ártalmatlanítás és újrahasznosítás................................................................................................................... 154 19 Hibaelhárítás .................................................................................................................................................... 155 20 EU megfelelőségi nyilatkozat........................................................................................................................... 156 21 JÓTÁLLÁSI TÁJÉKOZTATÓ............................................................................................................................. 157 22 Robbantott ábra............................................................................................................................................... 194 HU | 1411 A terméken található szimbólumok magyarázata A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biz- tonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmezteté- sek nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intéz- kedéseket. Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmu- tatót és a biztonsági utasításokat! A motor üzem közben nagyon fel- forrósodik, ne nyúljon hozzá! Figyelem! Ha figyelmen kívül hagyja a terméken elhelyezett biztonsági jelöléseket és figyelmeztető meg- jegyzéseket, illetve figyelmen kívül hagyja a biztonsági és kezelési uta- sításokat, akkor súlyos, akár halálos sérüléseket szenvedhet. Karbantartási, átszerelési és beállí- tási, valamint tisztítási munkákat csak a motor kikapcsolása és a há- lózati csatlakozó kihúzása után sza- bad végezni! Viseljen védőszemüveget. Fúró átmérő Viseljen hallásvédőt. Fúrótokmány-befogó Viseljen hajhálót! Fa Üzem közben ne viseljen kesztyű! Acél Figyelem! Tartsa távol a kezeit a forgó cserélhető szerszámtól. A termék megfelel a hatályos euró- pai irányelveknek. 142 | HU2 Bevezetés Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Tisztelt Ügyfelünk! Sok örömet és sikert kívánunk új terméke használatához. Megjegyzés: A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerűtlen kezelés

• A kezelési útmutató be nem tartása

• Illetéktelen szakember, harmadik fél által végzett ja- vítás

• Nem eredeti pótalkatrészek beépítése és cseréje

• Nem rendeltetésszerű használat

• Ha figyelmen kívül hagyja az elektromos berende- zésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat. Vegye figyelembe a következőket: A kezelési útmutató a termék részét képezi. Fontos megjegyzéseket tartalmaz arról, hogyan dol- gozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettarta- mát. A jelen kezelési útmutató biztonsági rendelkezé- sein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási terüle- ten üzemeltesse. Őrizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is. 3 A termék leírása (1 - 16. ábra)

2. Zárócsavar (hajtásburkolat)

3. Rögzítőcsavar (motoregység)

4a. Szorítócsavarok (motoregység)

5a. Kézi orsóvezető 5b. M6 imbuszcsavar (kézi orsóvezető) 5c. M6-os anya (kézi orsóvezető)

7. Rögzítőcsavar (fúróasztal)

9a. Hatlapfejű csavar M8x20mm (padlólemez)

10a. Szorítópofák 10b. Forgatókar 10c. Hatlapfejű csavar M10x35mm (satu) 10d. M10-es anya (satu) 10e. Alátét (satu)

11a. Szorítócsavar (védőszerkezet) 11b. Szárnyas anya (védőszerkezet)

12. Vészleállító kapcsoló

14. Rögzítőcsavar (fúróasztal dőlésszög)

15. Fúrótokmánykulcs-tartó

16. Fúrótokmánykulcs

17. Mélységmegállító (skálával)

17a. Furat (mélységmegállító) 17b. M10/M6 Menetes rúd (mélységmegállító) 17c. M10-es anya/ellenanya (mélységmegállító) 17d. Skála mutató (mélységmegállító) 17e. Alátét (mélységmegállító) 17f. M6-os anya (mélységmegállító)

21. Orsóoldali hajtótárcsa

22. Motoroldali hajtótárcsa

23. Biztonsági kapcsoló

4 Szállított elemek (2. ábra) Tétel Darab- szám Megnevezés

5b. 1 db M6x35mm imbuszcsavar (kézi orsóvezető) 5c. 1 db M6-os anya (kézi orsóvezető)

7. 1 db Rögzítőcsavar (fúróasztal)

9a. 3 db Hatlapfejű csavar M8x20mm (padlólemez)

10c. 2 db Hatlapfejű csavar M10x35mm (satu) 10d. 2 db M10-es anya (satu) 10e. 4 db Alátét (satu)

11. 1 db Védőszerkezet

16. 1 db Fúrótokmánykulcs

17b. 1 db M10/M6 Menetes rúd (mélységmegállító) 17d. 1 db Skála mutató (mélységmegállító) 17c. 2 db M10-es anya/ellenanya (mélységmegállító) 17e. 1 db Alátét (mélységmegállító) 17f. 1 db M6-os anya (mélységmegállító)

19. 1 db Fúrótokmány

A. 1 db Imbuszkulcs, 4 mm B. 1 db Imbuszkulcs, 5 mm 1 db Asztali fúrógép 1 db Kezelési útmutató HU | 1435 Rendeltetésszerű használat Az asztali oszlopos fúrógép fém, fa, műanyag és kőlap fúrására rendeltetett. 1,5 mm-től 13 mm átmérőjű fúró- szár méretig használható. Csak a rendeltetésének megfelelően használja a ter- méket. Minden ettől eltérő használat nem rendelte- tésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/keze- lő viseli a felelősséget. A rendeltetésszerű használat része a biztonsági utasí- tások betartása, valamint a kezelési útmutatóban fog- lalt szerelési és üzemeltetési utasítások betartása is. A terméket használó és karbantartó személyeknek is- merniük kell ezeket, és tájékozottnak kell lenniük a le- hetséges veszélyekről. Ha a terméken módosítást végez, az ebből eredő káro- kért a gyártó nem vállal felelősséget. A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni. Tartsa be a gyártó biztonsági, munkavégzési és kar- bantartási előírásait, valamint a műszaki adatokban meghatározott méreteket. Kérjük, vegye figyelembe, hogy termékeinket rendelte- tésük szerint nem kisipari, kéziipari vagy ipari haszná- latra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja. A kezelési útmutatóban használt jelzőszavak magyarázata VESZÉLY Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérü- lést vagy halálos balesetet okoz, ha nem kerülik el. FIGYELMEZTETÉS Ez a jelzőszó olyan lehetséges veszélyhely- zetre utal, amely súlyos sérülést vagy halá- los balesetet okozhat, ha nem kerülik el. VIGYÁZAT Ez a jelzőszó olyan lehetséges veszélyhely- zetre utal, amely csekélyebb vagy köny- nyebb sérülést okozhat, ha nem kerülik el. FIGYELEM Ez a jelzőszó olyan lehetséges veszélyhely- zetre utal, amely anyagi járt okozhat a ter- mékben vagy más vagyontárgyakban/tulaj- donban, ha nem kerülik el. 6 Biztonsági utasítások Az elektromos szerszámokra vonatkozó általános biztonsági utasítások Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából. A biztonsági utasításokban használt „elektromos szer- szám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumu- látorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik. FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elektromos szerszámhoz mellé- keltek. A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

1) Munkahelyi biztonság

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illet- ve a megvilágítatlan munkaterületek balesetekhez vezethetnek. b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gőzöket. c) Az elektromos szerszám használata során tart- sa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

2) Elektromos biztonság

a) Az elektromos szerszám csatlakozódugójának illenie kell a csatlakozóaljzatba. A dugós csatla- kozót semmilyen módon nem szabad módosíta- ni. A védőföldeléssel ellátott elektromos szer- számokkal együtt ne használjon adapteres csat- lakozót. A változatlan dugós csatlakozók és a hoz- zájuk illő csatlakozóaljzatok csökkentik az áramü- tés kockázatát. 144 | HUb) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hű- tőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van. c) Tartsa esőtől és nedvességtől távol az elektro- mos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát. d) Ne használja a csatlakozó vezetéket a rendelte- tésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa tá- vol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát. e) Ha a szabadban dolgozik az elektromos szer- számmal, akkor csak olyan hosszabbító vezeté- keket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosz- szabbító vezeték használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaá- ram-védőkapcsoló használata csökkenti az áramü- tés kockázatát.

3) Személyek biztonsága

a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektro- mos szerszám használata során egy pillanatnyi fi- gyelmetlenség is súlyos sérüléseket okozhat. b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szer- szám típusától és használatától függően alkalma- zott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülé- sek kockázatát. c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elekt- romos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csat- lakoztatja az áramellátásra, az balesetet okozhat. d) Az elektromos szerszám bekapcsolása előtt tá- volítsa el a beállító szerszámokat vagy a csavar- kulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat. e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot. f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat. g) Ha lehetséges a porelszívó és -gyűjtő berende- zések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.

Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó bizton- sági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekö- vetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

4) Az elektromos szerszám használata

és kezelése a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektro- mos szerszámot használja. A megfelelő elektro- mos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban. b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani. c) Húzza ki a csatlakozódugót a csatlakozóaljzat- ból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cse- rélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatossá- gi intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.

A nem használt elektromos szerszámokat gyer- mekektől távol tárolja. Ne hagyja, hogy az elekt- romos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélye- sek, ha tapasztalatlan személyek használják őket.

Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektro- mos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul kar- bantartott elektromos szerszámok okoznak. f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágó- szerszámok kevésbé szorulnak be, és könnyebben vezethetők. HU | 145g) Az elektromos szerszámot, a cserélhető szer- számot, betétszerszámokat stb. a jelen utasítá- soknak megfelelően használja. Közben vegye fi- gyelembe a munkafeltételeket és a végrehajtan- dó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszé- lyes helyzetekhez vezethet. h) A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektro- mos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látha- tó helyzetekben.

a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elekt- romos szerszámot. Ezáltal biztosítható az elektro- mos szerszám biztonságának megőrzése. A hordozható fúrógépre vonatkozó biztonsági utasítások a) A fúrógépet ki kell biztosítani. A nem megfelelő- en rögzített fúrógép mozoghat vagy felbillenhet, ami sérülésekhez vezethet. b) A munkadarabot a munkadarab támasztón kell befogni vagy rögzíteni. Ne végezzen fúrást olyan munkadarabon, amelyik túl kicsi a biztonságos befogáshoz. A munkadarab kézzel tartása sérülé- sekhez vezethet. c) Ne viseljen kesztyűt. A kesztyűt a forgó alkatré- szek vagy a fúrás közben keletkező forgács elkap- hatja, ami sérülésekhez vezethet. d) Az elektromos szerszám működése közben tart- sa távol kezeit a fúrás területétől. A forgó alkatré- szekkel vagy a fúrás közben keletkező forgáccsal való érintkezés sérülésekhez vezethet.

A fúrószerszámnak forognia kell, mielőtt a mun- kadarabhoz vezeti. Különben a fúrószerszám a munkadarabban elakadhat, ezzel a munkadarab nem várt mozgását okozva, ami sérülésekhez vezethet. f) Ha a fúrószerszám blokkol, ne nyomja tovább lefelé, és kapcsolja ki az elektromos szerszá- mot. Állapítsa meg és szüntesse meg a blokko- lás okát. A blokkolás a munkadarab nem várt moz- gását okozhatja, és sérülésekhez vezethet. g) Akadályozza meg, hogy hosszú forgácsok kelet- kezzenek úgy, hogy rendszeresen abbahagyja a lefelé nyomást. Az éles fémforgácsok egymásba akadhatnak, és sérüléseket okozhatnak. h) Az elektromos szerszám működése közben so- ha ne távolítsa el a forgácsot a fúrás területéről. A forgács eltávolításához vegye el a fúrószer- számot a munkadarabtól, kapcsolja ki az elekt- romos eszközt, és várja meg, amíg leáll. A for- gácsok eltávolításához használjon kefét vagy kampót segédeszközként. A forgó alkatrészekkel vagy a fúrás közben keletke- ző forgáccsal való érintkezés sérülésekhez vezet- het.

i) A használati szerszám megengedett fordulat-

száma legalább akkora legyen, mint az elektro- mos szerszámon megadott legmagasabb fordu- latszám. A megengedettnél gyorsabban forgó tar- tozék széttörhet és szétszóródhat. Fennmaradó kockázatok Az elektromos szerszám a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fennmaradó kockázatok.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.

• Emellett fennállhatnak olyan, nem nyilvánvaló fenn- maradó kockázatok is, melyek minden elővigyáza- tosság ellenére sem szüntethetők meg.

• A fennmaradó kockázatok minimálisra csökkenthe- tők azonban a „Biztonsági utasítások”, a „Rendel- tetésszerű használat” és a kezelési útmutató együt- tes betartásával.

• Kerülje a termék véletlen üzembe helyezését.

• Amikor üzemel a termék, tartsa távol a kezét a munkaterülettől.

• A termék akaratlan üzembe helyezése.

• Tartsa be a kezelési útmutatóban előírt karbantar- tási és biztonsági utasításokat. FIGYELMEZTETÉS Ez az elektromos szerszám üzem közben elektro- mágneses mezőt hoz létre. Ez a mező bizonyos kö- rülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében java- soljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját. 7 Műszaki adatok Névleges feszültség 230 V~ 50Hz Felvett teljesítmény 300 W (S1*) 400 W (S6* 40%)

üresjárati fordulatszám Orsó Motor 550 – 2600 min

Védelmi osztály I Védelmi fokozat IPX0 Tömeg 13 kg 146 | HUFúrótokmány B16 (1,5 mm – 13 mm) Fúrási mélység 50 mm Munkadarab méret max. 60 mm A műszaki változtatás jogát fenntartjuk!

• S1 üzemmód (folyamatos üzem) A termék tartósan üzemeltethető a megadott teljesít- ménnyel. *S6 üzemmód Folyamatos periodikus üzem. Az üzemelés a beindítási időből, az állandó terhelésű időből és az üresjárati idő- ből tevődik össze. A működési idő 10 perc, a relatív bekapcsolási időtartam a működési idő 40%-a. Zaj és vibráció FIGYELMEZTETÉS A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85dB érté- ket, akkor a közelben tartózkodó személyeknek meg- felelő hallásvédőt kell viselniük. A zaj és a vibráció értékeinek megállapítása az EN62841-1 szabvány alapján történt. Zaj jellemző értékei

mérési bizonytalanság 3 dB

hangteljesítményszint 85,3 dB

mérési bizonytalanság 3 dB A megadott zajkibocsátási értékek mérése szabványok által előírt mérési eljárással történt, és az adatok meg- felelnek az egyik elektromos szerszám másik szer- számmal történő összehasonlításához. A megadott zajkibocsátási értékek a terhelés előzetes becsléséhez is használhatók. FIGYELMEZTETÉS Az elektromos szerszám használatának módjától függően a zajkibocsátási értékek az elektromos szerszám tényleges használa- ta során, különösen a munkadarab típusától függően eltérhetnek a megadott értéktől. Próbálja meg a terheléseket a lehető legalacsonyab- ban tartani. Példaértékű intézkedés: a munkaidő kor- látozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhe- lés nélkül működik). 8 Kicsomagolás FIGYELMEZTETÉS A termék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs- kókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.

• Távolítsa el a csomagolóanyagot, valamint a cso- magolási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze a szállított elemek hiánytalanságát.

Ellenőrizze, nem szenvedett-e a termék és a tartozé- kok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozó- nak. Utólagos reklamációkat nem fogadunk el.

• Lehetőleg a jótállási idő lejártáig őrizze meg a cso- magolást.

• A használatba vétel előtt ismerkedjen meg a ter- mékkel a kezelési útmutató alapján.

• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatré- szeket szakkereskedőjénél vásárolhat.

• Rendelésnél adja meg a cikkszámot, valamint a ter- mék típusát és gyártási évét. 9 Összeszerelés FIGYELMEZTETÉS Sérülésveszély! Csak az után dugja be a hálózati csatlakozót a csat- lakozóaljzatba, hogy a terméket már előkészítette a használatra. FIGYELMEZTETÉS A cserélhető szerszámok élesek lehetnek és haszná- lat közben felforrósodhatnak. A cserélhető szerszá- mok kezelése során mindig viseljen védőkesztyűt. Kiszállításkor egyes alkatrészek le vannak szerelve. Összeszerelésük egyszerű, a következő utasítások fi- gyelembevétele mellett. Szükséges szerszám:

• Imbuszkulcs, 4 mm (A)

• Imbuszkulcs, 5 mm (B)

• Villáskulcs, 13 mm*-es kulcsnyílás

• 2x nyitott végű csavarkulcs/dugókulcs 16 mm-es kulcsnyílás*

• Villáskulcs, 17 mm*-es kulcsnyílás HU | 147• Kereszthornyos csavarhúzó*

• = nem feltétlenül tartoznak a szállított elemek közé! Tisztítsa meg a következő alkatrészeket tiszta, száraz kendővel:

9.1 Tartóoszlop (6) felszerelése

1. Helyezze a tartóoszlopot (6) a padlólemezre (9).

2. Szerelje a tartóoszlopot (6) a padlólemezre (9) a há-

rom M8x20 mm-es hatlapfejű csavarral (9a). Ne húzza túl a hatlapfejű csavarokat, különben a padlólemez menetei elszakadhatnak.

9.2 Fúróasztal (8) felszerelése

1. Helyezze a fúróasztalt (8) a tartóoszlopra (6).

2. Tolja a fúróasztalt (8) alsó helyzetbe, és rögzítse a

rögzítőcsavarral (7).

9.3 A motoregység (4) felszerelése

1. Csatlakoztassa a motoregységet (4) a tartóoszlop-

2. Rögzítse a motoregységet (4) az oldalán lévő két

szorítócsavarral (4a). Ehhez egy 4mm-es imbuszkulcsot használjon (A).

9.4 Szerelje fel a mélységmegállítót

(17) és a védőszerkezetet (11) (7. ábra).

1. Lazítsa meg a védőszerkezet (11a) szorítócsavarját

(11). Használjon csillagcsavarhúzót.

2. Nyissa ki a védőszerkezetet (11) úgy, hogy hozzá-

férjen a védőszerkezet (11) belsejéhez.

3. Helyezze be az M6 anyát (17f) a védőszerkezetben

(11) lévő mélyedésbe.

4. Zárja be a védőszerkezetet (11).

Ügyeljen arra, hogy az M6-os anya (17f) a tervezett mélyedésben maradjon.

5. Csavarja az M10/M6 menetes rudat (17b) egy alá-

téttel (17e) együtt felülről a tervezett mélyedésbe, amelyben az M6-os anya (17f) található.

6. Vezesse át az M10/M6 menetes rudat (17b) a fú-

róorsó (18) feletti furaton (17a).

7. Helyezze az M10-es anyát (17c) és az M10-es elle-

nanyát (17c), valamint a skála mutatóját (17d) az M10/M6-os menetes rúdra (17b).

8. Vezesse át a védőszerkezetet (11) a fúróorsón (18),

és nyomja a védőszerkezetet (11) egészen felfelé a fúróorsóra (18).

9. Rögzítse a védőszerkezetet (11) a szorítócsavarral

(11a). Használjon csillagcsavarhúzót.

10. Ellenőrizze, hogy a skála mutatója (17d) helyesen

van-e beállítva. Megjegyzés: A védőszerkezetet meghosszabbíthatja.

1. Nyissa ki a védőszerkezet (11) két szárnyas anyáját

2. Tolja lefelé a külső védőszerkezetet a kívánt pozíci-

3. Rögzítse a két szárnyas anyát (11b).

9.5 Markolat (5) felszerelése (8. ábra)

1. Helyezze a markolatot (5) a kézi orsóvezetőre (5a).

Győződjön meg arról, hogy a markolaton (5) lévő furat megegyezik a kézi orsóvezető (5a) furatával.

2. Helyezze be az M6-os imbuszcsavart (5b) a megfe-

lelő furatokon keresztül, és rögzítse M6-os anyával (5c). Ehhez egy 5mm-es imbuszkulcsot használjon (B).

9.6 Fúrótokmány (19) felszerelése

1. Illessze a fúrótokmányt (19) a fúróorsó (18) kúpjába.

2. A fúrótokmány hegyére mért néhány könnyű ütés-

sel rögzítse a fúrótokmányt (19). Ehhez műanyag kalapácsot használjon.

9.7 Satu (10) felszerelése (1, 10. ábra)

1. Helyezze a satut (10) a fúróasztalra (8)

2. Szerelje fel a satut (10) a fúróasztalra (8) két

M10x35 mm-es hatlapfejű csavar (10c), négy alátét (10e) és két M10-es anya (10d) segítségével. Ehhez használjon két 16-os kulcsnyílású nyitott végű csavarkulcsot. Megjegyzés: A hatlapfejű csavarokat átlósan egymással szemben kell elhelyezni. 148 | HU10 Üzembe helyezés előtt FIGYELMEZTETÉS Mielőtt beállításokat végez a terméken, mindig húzza ki a hálózati csatlakozót. Szükséges szerszám:

• 2x nyitott végű csavarkulcs/dugókulcs 17 mm-es kulcsnyílás*

• = nem feltétlenül tartoznak a szállított elemek közé!

10.1 Használat rögzített gépként

(11.ábra) A hosszú távú használathoz célszerű a terméket egy munkapadra szerelni.

• A gépet stabilan kell felállítani, vagyis munkapadra vagy szilárd alsó állványra kell csavarozni.

• A padlólemezen (9) vannak erre a célra szolgáló rögzítőfuratok.

1. Jelölje meg a furatok helyét.

– Úgy helyezze el a terméket, ahogy később tele- píteni szeretné. – Rajzolja fel a munkapadra a fúrandó furatok he- lyét. Ezeket a padlólemezen (9) lévő rögzítőfuratok adják meg.

2. Fúrja ki a furatokat a munkapadon (legalább 11

3. Helyezze a terméket a fúrt lyukak fölé úgy, hogy

azok egybeessenek a padlólemezen (9) lévő rögzí- tőfuratokkal, és a megfelelő hosszúságú csavaro- kat* (M10) felülről illessze be a lyukakon keresztül.

4. Csavarja az anyákat* alulról a csavarokra* (M10).

5. Húzza meg az anyákat* két 17-es kulcsnyílású* nyi-

tott végű csavarkulccsal.

• = nem tartozik a szállított elemek közé!

10.2 A fúróasztal (8) beállítása

10.2.1 Fúróasztal magasságának

beállítása és a fúróasztal elforgatása (8)

1. Oldja ki a (7) rögzítőcsavart.

2. Tolja a fúróasztalt (8) a kívánt magasságba.

3. Forgassa a fúróasztalt (8) a kívánt pozícióba.

4. Rögzítse ismét a rögzítőcsavart (7).

10.2.2 Fúróasztal (8) megdöntése

A fúróasztalt (8) meg is döntheti.

1. Ehhez lazítsa meg a fúróasztal (8) alatt lévő rögzítő-

csavart (14). Használjon egy 17 mm-es kulcsnyílású nyitott végű csavarkulcsot.

2. Döntse a fúróasztalt (8) szükség szerint legfeljebb

45°-kal jobbra vagy balra.

3. Rögzítse ismét a rögzítőcsavart (14).

10.3 A munkadarab befogása (13. ábra)

• Meg kell bizonyosodni arról, hogy a munkadarab erősen van rögzítve.

• Ne munkáljon meg olyan munkadarabokat, melyek túl kicsik a befogáshoz.

• Csak olyan munkadarabokkal dolgozzon, amelye- ket biztonságosan be lehet szorítani a szorítópofák közé. A munkadarab ne legyen túl nagy, kicsi vagy hajlítható. Ellenkező esetben nem lehet biztonságo- san rögzíteni.

• Használjon munkadarab támasztókat, amennyiben azokra a munkadarab stabilitásához szükség van.

• Ellenőrizze a satu és a szorítópofák állapotát. Ezek- nek tisztának és forgács- és egyéb maradványoktól mentesnek kell lennie.

1. Győződjön meg arról, hogy a satu (10) helyesen

van-e felszerelve a fúróasztalra (8). (lásd 9.7)

2. A forgatókart (10b) az óramutató járásával ellenté-

tes irányban elforgatva nyissa ki a satut (10).

3. Helyezze a megmunkálandó munkadarabot a szorí-

tópofák (10a) közé. Ügyeljen arra, hogy úgy legyen elhelyezve, hogy a megmunkálás során stabil maradjon.

4. Fordítsa el a forgatókart (10b) az óramutató járásá-

val megegyező irányba a satu (10) bezárásához és a munkadarab rögzítéséhez.

Ellenőrizze, hogy a munkadarab biztonságosan és stabilan be van-e szorítva. Nem szabad elmozdulnia.

10.4 Cserélhető szerszám

behelyezése / kivétele (14. ábra) FIGYELMEZTETÉS Soha ne hagyja a fúrótokmánykulcsot a fúrótok- mányban! Megjegyzés: Ellenőrizze, hogy a cserélhető szerszám szorosan illeszkedik-e. A helytelenül vagy nem biztonságosan rögzített cserél- hető szerszámok működés közben meglazulhatnak és megsérülhetnek.

• A fúrótokmánykulcskulcsot (16) a fúrótokmány- kulcskulcs-tartóban (15) tárolja. HU | 1491. Vegye ki a fúrótokmánykulcsot (16) a fúrótokmány- kulcs-tartóból (15).

2. Hajtsa felfelé a védőszerkezetet (11), és tartsa eb-

3. Lazítsa meg a fúrótokmány (19) szorítópofáit a fúró-

tokmánykulccsal (16).

4. Vegye ki a cserélhető szerszámot*.

5. Helyezzen be egy új cserélhető szerszámot*.

6. Húzza meg a fúrótokmány (19) szorítópofáit a fúró-

tokmánykulccsal (16).

7. Helyezze vissza a fúrótokmánykulcsot (16) a fúró-

tokmánykulcs-tartóba (15).

8. Ellenőrizze, hogy a cserélhető szerszám* középre

9. Hajtsa vissza a védőszerkezetet (11) az eredeti

10. Végezzen egy rövid próbafutást a cserélhető szer-

szám* körkörös működésének ellenőrzésére.

• = nem feltétlenül tartoznak a szállított elemek közé!

10.5 Fordulatszám beállítása (15. ábra)

FIGYELMEZTETÉS Zúzódásveszély! Vigyázzon az ujjaira! FIGYELMEZTETÉS Mindig az egymással szemben lévő hajtótárcsákat használja. Ha a hajtótárcsákat különböző magasság- ban használja, akkor a hajtószíj tönkremegy! Megjegyzés: A termék biztonsági kapcsolóval van felszerelve. Ez azt jelenti, hogy a termék nem kapcsolható be, ha a haj- tásburkolat nyitva van vagy nem megfelelően záródik.

1. Lazítsa meg a hajtásburkolat (1) zárócsavarját (2).

2. Nyissa ki a hajtásburkolatot (1).

3. Lazítsa meg a motoregység (4) rögzítőcsavarját (3).

4. A hajtószíj (20) kioldásához tolja a motoregységet

(4) a tartóoszlop (6) felé.

Helyezze a hajtószíjat (20) a kívánt kombinációban az orsóoldali hajtótárcsa (21) és a motoroldali hajtótár- csa (22) közé a megadott fordulatszám eléréséhez:

6. A hajtószíj (20) megfeszítéséhez tolja el a moto-

regységet (4) a tartóoszloptól (6). A hajtószíj (20) akkor van megfelelően megfeszítve, ha kb. 1 cm-t be tudja nyomni.

7. Zárja be a hajtásburkolatot (1), és rögzítse azt a zá-

rócsavarral (2). Győződjön meg arról, hogy a biztonsági kapcsoló (23) be van kapcsolva, és a hajtásburkolat (1) meg- felelően zárva van.

10.6 A fúrási mélység beállítása

1. Lazítsa meg a mélységmegállító (17) M10-es elle-

nanyáját (17c), és az alatta lévő anyával (17c) együtt mozgassa magasabb pozícióba.

2. Helyezzen be egy cserélhető szerszámot a fúrótok-

mányba (19) a 10.4 pontban leírtak szerint.

3. Engedje le a fúróorsót (18) a markolat (5) fölött a

munkadarabra, és tartsa a markolatot (5) ebben a helyzetben.

4. Helyezze az M10-es anyát (17c) a furatra (17a).

5. A markolat (5) segítségével állítsa vissza a fúróorsót

(18) a kiindulási helyzetbe. Ügyeljen arra, hogy az M10-es anya (17c) ne moz- duljon el.

6. Rögzítse a beállított anyát M10 (17c) az ellenanyá-

val M10 (17c). Ehhez használjon két 17 mm-es kulcsnyílású nyitott végű csavarkulcsot.

7. Ellenőrizze, hogy a beállított mélység megfelelő-e.

11 Kezelés FIGYELEM Mielőtt üzembe helyezné a terméket, feltétlenül szerelje össze teljesen! FIGYELMEZTETÉS Sérülésveszély! A be-/kikapcsoló kart és a biztonsági kapcsolót nem szabad rögzíteni! – Ne dolgozzon a termékkel, ha megsérült a kap- csoló. – Minden használat előtt győződjön meg arról, hogy a termék működőképes-e. FIGYELMEZTETÉS Sérülésveszély! Csak az után dugja be a hálózati csatlakozót a csat- lakozóaljzatba, hogy a terméket már előkészítette a használatra. 150 | HUFIGYELMEZTETÉS A cserélhető szerszámok élesek lehetnek és haszná- lat közben felforrósodhatnak. A cserélhető szerszá- mok kezelése során mindig viseljen védőkesztyűt. Megjegyzések:

• Az üzembe helyezés előtt szerelje fel az összes vé- delmi és biztonsági berendezést. A sérült vagy nem olvasható biztonsági címkéket cserélje le.

• Mielőtt csatlakoztatná a terméket, győződjön meg arról, hogy a típustábla és a hálózat adatai meg- egyeznek.

• Vegye figyelembe, hogy amikor bekapcsolja a mo- torral hajtott gép indítási mechanizmusát, akkor az- zal a vágószerszámot is üzembe helyezi.

• Ne üzemeltesse a terméket, ha megsérültek a Vé- dőberendezések vagy biztonsági berendezések nélkül.

• A bekapcsolás előtt ügyeljen arra, hogy a termék ne érintkezzen semmilyen tárggyal.

• Ellenőrizze, hogy a megmunkálandó anyagon nin- csenek-e idegen testek, például szögek, csavarok stb. és távolítsa el azokat.

• Ügyeljen arra, hogy a megmunkálandó felület por- mentes és száraz legyen.

• A termék bekapcsolása után várja meg, hogy elérje teljes fordulatszámát. Csak ezután kezdjen dolgoz- ni vele.

11.1 Vészleállító kapcsoló (12) (1.

1. Amennyiben vészhelyzet miatt le kell állítani a ter-

méket, nyomja meg a vészleállító kapcsolót (12).

2. A termék újbóli üzembe helyezése előtt végezzen

szemrevételezéses ellenőrzést a biztonság érdeké- ben, és állítsa vissza a terméket megfelelően. – Szemrevételezéses ellenőrzés: Szemrevétele- zéssel ellenőrizze a készüléket sérülések vagy olyan tényezők tekintetében, amelyek akadá- lyozhatják a működést.

3. Fordítsa a vészleállító kapcsolót (12) jobbra, hogy

visszaállítsa az eredeti helyzetbe.

4. Kapcsolja be a készüléket a 11.2 pontban leírtak

11.2 A termék be-/kikapcsolása

(1. ábra) Bekapcsolás

1. Dugja a hálózati csatlakozót megfelelően biztosított

hálózati csatlakozóaljzatba.

2. A készülék bekapcsolásához nyomja meg az „I”

kapcsolót a be-/kikapcsoló kapcsolón (13). Kikapcsolás

1. A termék kikapcsolásához nyomja meg a „0” kap-

csolót a be-/kikapcsoló kapcsolón (13).

2. És várja meg, amíg leáll a termék.

12 Munkavégzési utasítások FIGYELEM Az előtolási sebesség és az orsó fordulatszáma meg- határozó a cserélhető szerszám élettartama szem- pontjából!

• A vágási sebességet a fúróorsó fordulatszáma és a cserélhető szerszám átmérője határozza meg.

• Általános szabályként minél nagyobb a cserélhető szerszám átmérője, annál kisebb fordulatszámot kell választani.

• Nagyobb szilárdságú munkadarab esetén nagyobb vágási nyomást kell alkalmazni.

• A cserélhető szerszám ismételt visszahúzásával biztosíthatja a forgács könnyebb eltávolítását.

• A forgács eltávolítása különösen nehéz a mély fura- tok esetében. Ilyenkor csökkentse az előtolást és a fordulatszámot.

• Ahhoz, hogy elkerülje a cserélhető szerszám vágó- élének túlzott kopását, a 8,0 mm-nél nagyobb át- mérőjű furatoknál először egy kisebb átmérőjű cse- rélhető szerszámmal kell előfúrni a furatokat.

12.1 Fúrás (1. ábra)

1. Egy pontozó* vagy egy hegyes szeg* segítségével

jelölje meg a fúrni kívánt helyet a munkadarabon.

2. Rögzítse a megmunkálandó munkadarabot a satu-

ba (10) (lásd 10.3).

3. Helyezzen be egy cserélhető szerszámot a fúrótok-

mányba (19) (lásd 10.4).

4. Engedje le a fúróorsót (18) a markolat (5) segítségé-

vel, és igazítsa a cserélhető szerszámot a fúrandó pont fölé a munkadarabba.

5. Kapcsolja be a készüléket (lásd 11.2).

6. Engedje le a fúróorsót (18) a markolat (5) segítségé-

7. Megfelelő előtolással és a kívánt mélységben fúrjon

8. Válassza ki a megfelelő kenőanyagot a munkada-

rab és a fúrófej anyaga, valamint a furat típusa alapján.

9. A kívánt furatmélység megcélzása során ügyeljen

az esetlegesen szükséges forgácstörésre.

10. Lassan vezesse vissza a fúróorsót (18) a markolat

(5) segítségével a kiindulási helyzetbe.

• = nem feltétlenül tartoznak a szállított elemek közé! HU | 15112.2 Süllyesztés és központfúrás Ezzel a készülékkel süllyesztést és központfúrást is vé- gezhet. Ehhez vegye figyelembe, hogy a süllyesztést a legala- csonyabb sebességgel kell végezni, miközben a köz- pontfúráshoz nagy sebességre van szükség.

12.3 Fa megmunkálása

Megjegyzés: Kérjük, vegye figyelembe, hogy fa megmunkálásához megfelelő porszívást kell használni, mivel a fapor káros lehet az egészségre. Porképződéssel járó munkálatok esetén feltétlenül viseljen megfelelő porvédő maszkot. 13 Elektromos csatlakozás A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen elő- írásoknak.

13.1 Sérült elektromos

csatlakozóvezetékek Az elektromos csatlakozóvezetékek szigetelései gyak- ran sérülnek. Ennek okai a következők:

• megnyomódások, ha a csatlakozóvezetékeket ab- lak- vagy ajtónyílásokon vezeti át,

• törési helyek a csatlakozóvezeték szakszerűtlen rögzítése vagy elvezetése miatt,

• nyíródási helyek a csatlakozóvezetéken való áthaj- tás miatt,

• a szigetelés sérülései, amikor a vezetéket kirántják a fali csatlakozóaljzatból,

• repedések a szigetelés öregedése miatt. Ilyen sérült elektromos csatlakozóvezetékeket nem szabad használni, mivel a szigetelés sérülései miatt életveszélyesek. Rendszeresen ellenőrizze, nem sérültek-e az elektro- mos csatlakozóvezetékek. Ügyeljen arra, hogy a csat- lakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva. Az elektromos csatlakozóvezetékeknek meg kell felel- niük a vonatkozó VDE- és DIN-előírásoknak. Csak megegyező, „H05VV-F 3x0,75 mm²” jelölésű csatlako- zóvezetékeket használjon. A csatlakozókábelen kötelező a nyomtatott típusmeg- nevezés megléte. A sérült vagy meghibásodott hálózati csatlakozóvezeték cseréjére vonatkozó biztonsági utasítások Y csatlakoztatási mód Ha le kell cserélni a hálózati csatlakozóvezetéket, a biztonsági kockázatok elkerülése érdekében ezt a gyártóval vagy annak képviselőjével kell elvégeztetni.

13.2 Váltóáramú motor

• A hálózati feszültség értéke 230 V váltóáram le- gyen.

• A hosszabbító vezeték legfeljebb 25 m hosszú le- het, és legalább 1,5négyzetmilliméter keresztmet- szettel kell rendelkezzen. 14 Szállítás (1. ábra)

1. Szállításhoz válassza le a terméket a villamos háló-

zatról, és tegye egy másik, arra szolgáló helyre.

2. Hogy megakadályozza a károsodásokat és a sérü-

léseket, a készüléket szállítás közben biztosítsa a járműben felborulás és elcsúszás ellen.

3. Védje a terméket ütődéstől, ütközéstől és erős ráz-

kódástól, pl. járművel való szállítás során.

4. Ne szállítsa a készüléket a motoregységnél fogva.

Megjegyzés: A készüléket lehetőség szerint egy másik személy se- gítségével vigye.

1. Egyik kezével fogja meg a padlólemezt (9), a másik-

kal pedig stabilizálja a készüléket a hajtásburkola- ton (1). 15 Karbantartás és tisztítás FIGYELMEZTETÉS Azokat a javítási és karbantartási munkála- tokat, melyeket a jelen kezelési útmutató nem ismertet, végeztesse el szakműhelyben. Csak eredeti pótalkatrészeket használjon. Balesetveszély áll fenn! A karbantartási és tisztítási munkálatokat alapvetően mindig leállított motor mellett végezze, és húzza ki a hálózati csatlakozót. Sérülésveszély áll fenn! Karbantartási és tisztítási munkálatok előtt mindig hagyja lehűlni a terméket. A motor elemei forrók. Sérülésveszély és égési sérülések veszélye áll fenn! A termék váratlanul beindulhat, ami sérülést okozhat. – Tisztítási és karbantartási munkálatok előtt min- dig kapcsolja ki a motort. – Hagyja kihűlni a motort. – Húzza ki a hálózati csatlakozót! 152 | HUFIGYELMEZTETÉS Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót!

• A védőberendezéseket, levegőnyílásokat és a mo- torházat tartsa portól és szennyeződéstől mente- sen, amennyire csak lehetséges. Dörzsölje le a ter- méket tiszta ronggyal*, vagy fúvassa ki alacsony nyomású sűrített* levegővel. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.

• A terméket a tisztításhoz semmi esetre se merítse vízbe vagy más folyadékba.

• A terméket mindig tartsa tisztán, szárazon, olajtól és kenőzsírtól mentesen. Minden egyes használat után, illetve tárolás előtt távolítsa el róla a port.

• Ne használjon vegyi, lúgos, dörzshatású vagy egyéb agresszív tisztítószereket vagy fertőtlenítő szereket a termék tisztításához, mert ezek kárt te- hetnek a felületében.

• Ne tisztítsa a betétszerszámot működés közben.

• Ellenőrizze a satu és a szorítópofák állapotát. Ezek- nek tisztának és forgács- és egyéb maradványoktól mentesnek kell lennie.

15.2 Karbantartás (15.ábra)

FIGYELMEZTETÉS Zúzódásveszély! Vigyázzon az ujjaira! FIGYELMEZTETÉS Mindig az egymással szemben lévő hajtótárcsákat használja. Ha a hajtótárcsákat különböző magasság- ban használja, akkor a hajtószíj tönkremegy! Megjegyzés: A termék biztonsági kapcsolóval van felszerelve. Ez azt jelenti, hogy a termék nem kapcsolható be, ha a haj- tásburkolat nyitva van vagy nem megfelelően záródik.

15.2.1 Hajtószíj (20) ellenőrzése

1. Lazítsa meg a hajtásburkolat (1) zárócsavarját (2).

2. Nyissa ki a hajtásburkolatot (1).

3. Ellenőrizze a hajtószíj (20) feszességét.

4. A hajtószíj (20) akkor van megfelelően megfeszítve,

ha kb. 1 cm-t be tudja nyomni.

5. Ellenőrizze a hajtószíjat (20) repedések, vágások

vagy egyéb sérülések szempontjából.

6. Zárja be a hajtásburkolatot (1), és rögzítse azt a zá-

rócsavarral (2). Győződjön meg arról, hogy a biztonsági kapcsoló (23) be van kapcsolva, és a hajtásburkolat (1) meg- felelően zárva van.

15.2.2 Hajtószíj (20) megfeszítése

1. Lazítsa meg a hajtásburkolat (1) zárócsavarját (2).

2. Nyissa ki a hajtásburkolatot (1).

3. Lazítsa meg a motoregység (4) rögzítőcsavarját (3).

4. A hajtószíj (20) megfeszítéséhez tolja el a moto-

regységet (4) a tartóoszloptól (6).

5. A hajtószíj (20) akkor van megfelelően megfeszítve,

ha kb. 1 cm-t be tudja nyomni.

6. Zárja be a hajtásburkolatot (1), és rögzítse azt a zá-

rócsavarral (2). Győződjön meg arról, hogy a biztonsági kapcsoló (23) be van kapcsolva, és a hajtásburkolat (1) meg- felelően zárva van.

15.2.3 Hajtószíj (20) cseréje

1. Lazítsa meg a hajtásburkolat (1) zárócsavarját (2).

2. Nyissa ki a hajtásburkolatot (1).

3. Lazítsa meg a motoregység (4) rögzítőcsavarját (3).

4. Távolítsa el a régi hajtószíjat (20).

Fordítsa el a hajtótárcsákat (21), és húzza a hajtó- szíjat (20) kissé felfelé.

5. Szereljen fel új hajtószíjat (20).

6. Fordítsa el az orsó- és motoroldali hajtótárcsát

(21+22), és nyomja a hajtószíjat (20) enyhén az or- só- és motoroldali hajtótárcsára (21+22). Győződjön meg arról, hogy a hajtószíj (20) megfele- lően ül az orsó- és motoroldali hajtótárcsán (21+22).

7. A hajtószíj (20) megfeszítéséhez tolja el a moto-

regységet (4) a tartóoszloptól (6).

8. A hajtószíj (20) akkor van megfelelően megfeszítve,

ha kb. 1 cm-t be tudja nyomni.

9. Zárja be a hajtásburkolatot (1), és rögzítse azt a zá-

rócsavarral (2). Győződjön meg arról, hogy a biztonsági kapcsoló (23) be van kapcsolva, és a hajtásburkolat (1) meg- felelően zárva van. 16 Tárolás A terméket és annak tartozékait sötét, száraz és fagy- mentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja. Az optimális tárolási hőmérséklet 5 °C és 30 ˚C között van. A terméket az eredeti csomagolásban tárolja. Letakarással védje a terméket a portól és a nedvesség- től. A kezelési útmutatót a termék mellett tárolja. HU | 15317 Javítás és pótalkatrészek rendelése Javítás vagy karbantartás után bizonyosodjon meg ró- la, hogy minden biztonságtechnikai alkatrészt felhelye- zett, és azok kifogástalan állapotban vannak. A sérü- lésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen. FIGYELEM A termékfelelősségről szóló törvény szerint nem fele- lünk azokért a károkért, amelyek szakszerűtlen javí- tás vagy nem eredeti pótalkatrészek használata miatt keletkeznek. Bízzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is. Csatlakoztatások és javítások Az elektromos szerelvények csatlakoztatását és javítá- sát csak villamossági szakember végezheti.

17.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• A típustáblája adatai Pótalkatrészek / Tartozékok Hajtószíj cikkszám: 3906803040 Fúrótokmány cikkszám: 3305024079 Fúrótokmánykulcs cikkszám: 3906814014 Satu cikkszám: 7906800701

17.2 Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak ki- tett elemek, illetve a következő alkatrészekre használati anyagokként van szükség. Kopó alkatrészek: Hajtószíj 18 Ártalmatlanítás és újrahasznosítás A csomagolásra vonatkozó megjegyzések A csomagolóanyagok újrahasz- nosíthatók. Kérjük, ártalmatlanít- sa a csomagolásokat környezet- barát módon. Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések) A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, me- lyek nincsenek rögzített módon telepítve a készü- lékbe, leadás előtt roncsolásmentesen el kell távolí- tani! Ezek ártalmatlanítását az akkumulátorok hulla- dékkezelésére vonatkozó törvény szabályozza.

• Az elektromos és elektronikai berendezések tulaj- donosát, illetve használóját törvény kötelezi a be- rendezések leadására az élettartamuk lejártával.

A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!

• Az áthúzott kuka ikonja arra utal, hogy a leselejte- zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.

• A leselejtezett elektromos és elektronikai berende- zéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra: – Önkormányzati hulladékszigetek és gyűjtőhe- lyek (kerületi, illetve települési hulladékudvarok) – A LIDL közvetlen visszaadási lehetőséget bizto- sít fiókjaiban és piacterein. A visszaadás és az ártalmatlanítás díjmentes. – Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejte- zett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készülé- ket vásárolt volna nála, illetve ugyanígy leadhat- ja őket az Ön közelében található illetékes gyűj- tőhelyen is. – A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgálta- tó ügyfélszolgálatán tájékozódhat.

• Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfel- használóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

• A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepí- tettek és értékesítettek, és így a 2012/19/EU euró- pai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elekt- ronikai berendezések ártalmatlanítására. 154 | HU19 Hibaelhárítás Üzemzavar Lehetséges ok Megoldás Nem indul be a motor. Sérült a be-/kikapcsoló. Az asztali fúrógép használata előtt cserélje ki az ösz- szes sérült alkatrészt. Vegye fel a kapcsolatot a helyi szervizközponttal vagy egy illetékes szervizállomás- sal. Minden javítási kísérlet veszélyeket okozhat, ha azt nem képzett szakember végzi. Sérült a hálózati vezeték. Erős rezgések A motoregység nincs rögzít-

Ellenőrizze a hajtószíj feszességét és húzza meg a rögzítőanyákat. A cserélhető szerszám nem központosan van befogva Ellenőrizze a cserélhető szerszámot a fúrótokmány- ban Hangos nyikorgó zaj Túl nagy a hajtószíj feszes- sége Ellenőrizze a hajtószíj feszességét A hajtószíj megsérült Ellenőrizze a hajtószíjat A hajtótárcsa megsérült Ellenőrizze a hajtótárcsákat A motor lassan jár, és nem éri el az üzemi sebességet. A feszültség túl alacsony, a tekercselések megsérültek, a kondenzátor leégett. Ellenőriztesse a feszültséget egy villamossági szak- emberrel! Ellenőriztesse a motort egy szakemberrel! Cseréltesse ki szakemberrel a kondenzátort! A motor túl zajos. A tekercselések megsérül- tek, a motor meghibásodott. Ellenőriztesse a motort egy szakemberrel! A motor könnyen túlmelegszik. A motor túl van terhelve, elégtelen a motor hűtése Kerülje a motor túlterhelését, tegye szabaddá a szel- lőzőréseket, biztosítva a motor optimális hűtését A termék munka közben lelas- sul Túl nagy nyomást fejt ki a munkadarabra. Kisebb nyomást fejtsen ki a munkadarabra. A motor nem éri el a teljes tel- jesítményét. A hálózati berendezés áramkörei túl vannak terhel- ve (lámpák, egyéb motorok stb.). Ne használjon más termékeket vagy motorokat ugyanazon az áramkörön. HU | 15520 EU megfelelőségi nyilatkozat Az eredeti megfelelőségi nyilatkozat fordítása Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelvek- nek és szabványoknak. Márka: Parkside Termék megnevezése:

• A nyilatkozat fent megnevezett tárgya teljesíti az Eu- rópai Parlament és Tanács 2011.június 8-i, egyes ve- szélyes anyagok elektromos és elektronikus berende- zésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait. Alkalmazott szabványok: EN 62841-1:2015/A11:2022; EN 62841-3-13:2017; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021; EN IEC 63000:2018 A dokumentáció felelőse: Tobias Ihle Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 27.08.2024 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management 156 | HUJÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése:

Gyártási szám: 465594_2404 A termék típusa: PTBM 400 D1 A gyártó cégneve, címe, e-mail címe: Scheppach GmbH Günzburger Straße 69 DE-89335 Ichenhausen E-mail cím: (HU): service.HU@scheppach.com Szerviz neve, címe, telefonszáma: ATISGEP Kft Szentesi út 100 HU - 5903 Orosháza Szerviz forródrót:

Az importáló/ forgalmazó neve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától

számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helye- zést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik. 2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vá- sárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a termé-

ket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdo- nosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizek- ben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazó- nak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a

jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállá- si igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újrain- dul.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket

az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a

használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okoz- ta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (világító- testek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békélte-

tő testület eljárását is kezdeményezheti. A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.. Kijavítást ellenőrző szelvény: A jótállási igény bejelentésének időpontja: A hiba oka: Javításra átvétel időpontja: A hiba javításának módja: HU | 157A fogyasztó részére történő visszaadás időpontja: A szerviz bélyegzője, kelt és aláírás: Kicserélést ellenőrző szelvény: A jótállási igény bejelentésének időpontja: Kicserélés időpontja: A jótállási igény bejelentésének időpontja: Garanciális eset lebonyolítása Igényének gyors feldolgozása érdekében kérjük, kövesse az alábbi útmutatásokat:

• Amikor hozzánk fordul, a vásárlás igazolására minden esetben tartsa kéznél a pénztári bizonylatot és a cikkszá- mot (pl. IAN 465594_2404).

• A cikkszám a termék típustáblájáról olvasható le, illetve bele van gravírozva a termékbe, valamint az útmutató címlapján (bal oldalt alul) és a termék hátoldalán vagy alján elhelyezett matricán is fel van tüntetve.

• Amennyiben működési hiba lép fel, vagy egyéb hiányosság tapasztalható, először lépjen kapcsolatba az alább megnevezett szervizrészleggel telefonon vagy e-mailben.

• A hibásnak vélt terméket a vásárlást igazoló számlát (pénztári bizonylatot) mellékelve, a hiba vagy hiányosság mibenlétének leírásával és a hiba időpontjának megadásával díjmentesen elküldheti az illetékes szervizrészleg postacímére.
