NÁVOD K OBSLUZE PTBM 400 D1 PARKSIDE

Pokyny k obsluze a bezpečnostní pokyny Překlad originálního provozního návodu

Před čtením si rozložte stránku s obrázky a poté se seznamte se všemi funkcemi výrobku.

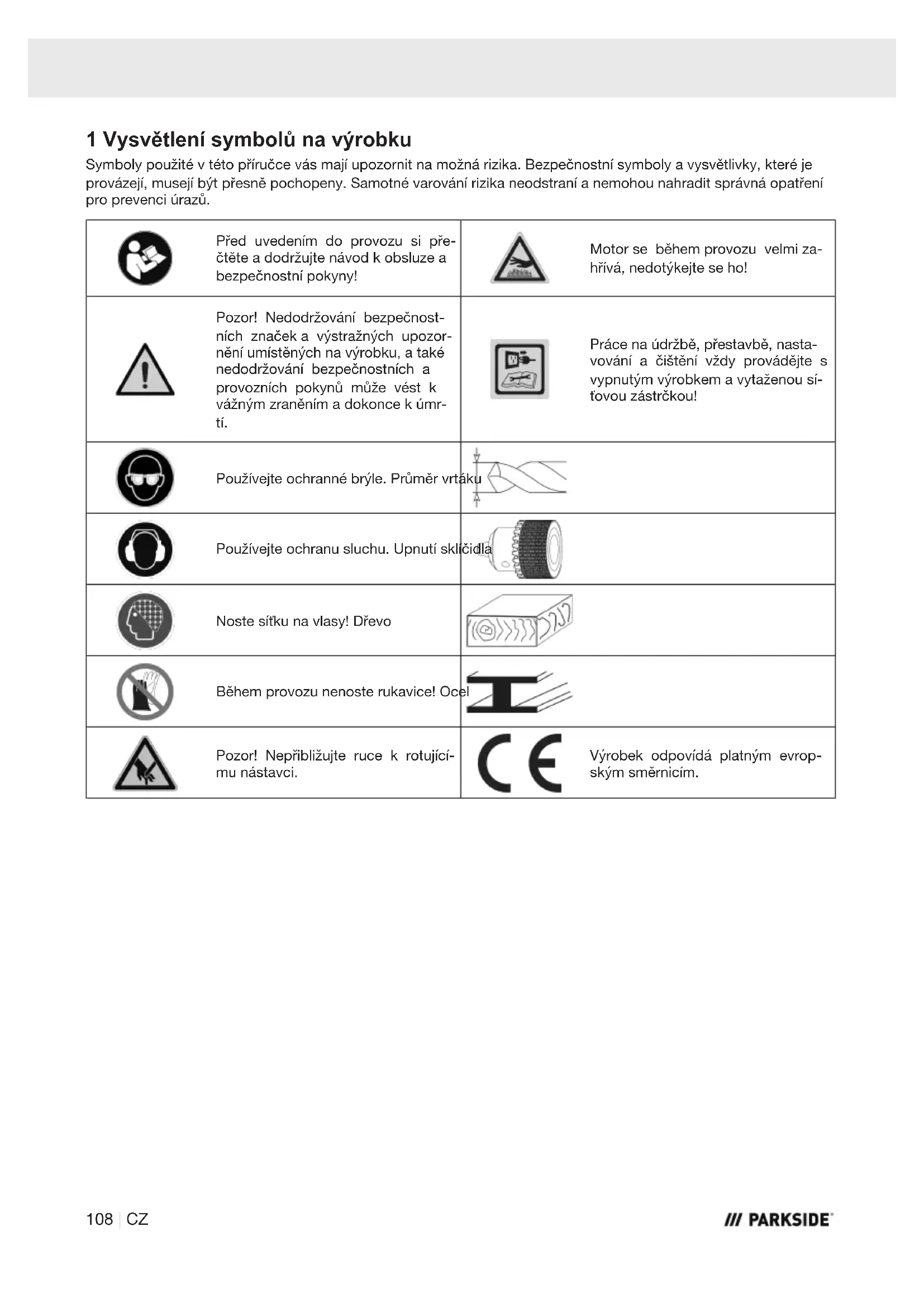

CZ Pokyny k obsluze a bezpečnostní pokyny Strana

• Nedodržování návodu k obsluze

• Opravy třetí osobou, neoprávněnými odborníky

• Montáž a výměna neoriginálních náhradních dílů

• Použití, které není v souladu s určením

• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113. Mějte na paměti: Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny, jak s výrobkem bezpečně, odborně a hospodárně pracovat, jak zabránit nebezpe- čí, ušetřit náklady na opravy, snížit prostoje a zvýšit spolehlivost a životnost výrobku. Kromě bezpečnost- ních ustanovení tohoto návodu k obsluze musíte bez- podmínečně dodržovat předpisy své země, které platí pro provoz výrobku. Seznamte se před použitím výrobku se všemi pokyny pro obsluhu a bezpečnostními pokyny. Výrobek provo- zujte pouze v souladu s popisem a ve stanoveném roz- sahu použití. Návod k obsluze uložte na vhodném mís- tě a v případě předání výrobku třetím osobám předejte všechny podklady. 3 Popis výrobku (obr. 1-16)

2. Uzavírací šroub (kryt převodovky)

3. Zajišťovací šroub (jednotka motoru)

4a. Upínací šrouby (jednotka motoru)

5a. Ruční vedení vřetena 5b. Šroub s vnitřním šestihranem M6 (ruční vedení vřetena) 5c. Matice M6 (ruční vedení vřetena)

7. Zajišťovací šroub (stůl vrtačky)

9a. Šroub s šestihrannou hlavou M8x20mm (základní deska)

10a. Upínací čelist 10b. Kliková rukojeť 10c. Šroub s šestihrannou hlavou M10x35mm (svěrák) 10d. Matice M10 (svěrák) 10e. Podložka (svěrák)

11. Ochranné zařízení

11a. Upínací šroub (ochranné zařízení) 11b. Křídlové šrouby (ochranné zařízení)

13. Spínač pro zapnutí/vypnutí

14. Zajišťovací šroub (sklon stolu vrtačky)

15. Držák sklíčidlového klíče

16. Sklíčidlový klíč

17. Hloubkový doraz (se stupnicí)

17a. Otvor (hloubkový doraz) 17b. Závitová tyč M10/M6 (hloubkový doraz) 17c. Matice/pojistná matice M10 (hloubkový doraz) 17d. Ukazatel stupnice (hloubkový doraz) 17e. Podložka (hloubkový doraz) 17f. Matice M6 (hloubkový doraz)

21. Hnací kotouč na straně vřetena

22. Hnací kotouč na straně motoru

23. Bezpečnostní spínač

4 Rozsah dodávky (obr. 2) Pol. Počet Označení

4. 1 x Jednotka motoru

5b. 1 x Šroub s vnitřním šestihranem M6x35 mm (ruční vedení vřetena) 5c. 1 x Matice M6 (ruční vedení vřetena)

6. 1 x Sloupková trubka

7. 1 x Zajišťovací šroub (stůl vrtačky)

9a. 3 x Šroub s šestihrannou hlavou M8x20mm (základní deska)

10c. 2 x Šroub s šestihrannou hlavou M10x35mm (svěrák) 10d. 2 x Matice M10 (svěrák) 10e. 4 x Podložka (svěrák)

11. 1 x Ochranné zařízení

16. 1 x Sklíčidlový klíč

17b. 1 x Závitová tyč M10/M6 (hloubkový doraz) 17d. 1 x Ukazatel stupnice (hloubkový doraz) 17c. 2 x Matice/pojistná matice M10 (hloubkový doraz) 17e. 1 x Podložka (hloubkový doraz) 17f. 1 x Matice M6 (hloubkový doraz)

A. 1 x Inbusový klíč 4 mm B. 1 x Inbusový klíč 5 mm 1 x Stolní vrtačka 1 x Návod k obsluze CZ | 1095 Použití v souladu s určením Stolní vrtačka je určena k vrtání do kovu, dřeva, plastu a dlaždic. Použít lze vrtáky se stopkou s průměrem vr- tání 1,5 mm až 13 mm. Výrobek se smí používat pouze v souladu s určením. Jakékoliv další použití kromě tohoto je v rozporu s ur- čením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zod- povídá uživatel/obsluhující osoba a ne výrobce. Součástí použití k určenému účelu je dodržování bez- pečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze. Osoby, které výrobek používají a udržují, s ním musí být seznámeny a informovány o potenciálních nebezpečích. Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou. Výrobek se smí provozovat jen s originálními díly a ori- ginálním příslušenstvím výrobce. Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech. Mějte na paměti, že naše výrobky nebyly v souladu s ur- čením konstruovány pro komerční, řemeslné a průmyslo- vé použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmy- slových provozech, a při srovnatelných činnostech. Vysvětlení signálních slov v návodu k obsluze NEBEZPEČÍ Signální slovo označující bezprostředně na- stávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nezabrání. VAROVÁNÍ Signální slovo označující potenciálně ne- bezpečnou situaci, která by mohla mít za následek smrt nebo vážné zranění, pokud se jí nezabrání. OPATRNĚ Signální slovo označující potenciálně ne- bezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nezabrání. POZOR Signální slovo označující potenciálně ne- bezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnic- tví/majetku. 6 Bezpečnostní pokyny Obecné bezpečnostní pokyny pro elektrické nástroje Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce. Pojem „elektrický nástroj", který je uveden v bezpeč- nostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě nebo na elektrický nástroj poháněný akumulátorem (bez sí- ťového kabelu). VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kte- rými je tento elektrický nástroj opatřen. Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

1) Bezpečnost na pracovišti

Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořá- dek nebo nejsou osvětlené, mohou vést k nehodám. b) Nepracujte s tímto elektrickým nástrojem v pro- středí ohroženém výbuchem, ve kterém se na- cházejí hořlavé kapaliny, plyny nebo prach. Elek- trické nástroje vytvářejí jiskry, které by mohly zapá- lit prach nebo výpary. c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elek- trickým nástrojem.

2) Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzem- něnými elektrickými nástroji nepoužívejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhod- né zásuvky zmenšují riziko zasažení elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladnička- mi. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem. 110 | CZc) Elektrické nástroje chraňte před deštěm a vlh- kem. Vniknutí vody do elektrického nástroje zvyšu- je riziko zásahu elektrickým proudem.

Připojovací vedení nepoužívejte k přenášení a za- věšení elektrického nástroje, nebo k vytažení zá- strčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo po- hyblivými díly. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem. e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i pro venkovní pou- žití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasa- žení elektrickým proudem.

Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňu- je riziko zasažení elektrickým proudem.

a) Při práci s elektrickým nástrojem buďte pozorní a neustále dávejte pozor na to, co děláte a po- stupujte vždy s rozumem. Nepoužívejte elektric- ký nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při po- užívání elektrického nástroje může vést k vážným zraněním.

Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochran- ných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění. c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení prou- dem a/nebo akumulátoru a než jej budete zve- dat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuvky za- pnutý, může to vést nehodám.

Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním. e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou. f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdá- lenosti od pohybujících se dílů. Volný oděv, šper- ky nebo dlouhé vlasy mohou být zachyceny rotují- cími díly. g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu mů- že snížit ohrožení prachem. h) Nenechte se ukolébat falešným pocitem bezpe- čí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používá- ní elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

4) Používání a manipulace s elektrickým

nástrojem a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bez- pečněji v udávaném rozsahu výkonu. b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven. c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje. d) Nepoužívané elektrické nástroje uchovávejte mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické ná- stroje představují nebezpečí, jsou-li používány ne- zkušenými osobami. e) O elektrické nástroje a nástavec pečlivě pečuj- te. Kontrolujte, zda pohyblivé díly fungují bez- vadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elekt- rický nástroj. f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést. g) Používejte elektrický nástroj, nástavce atd. v souladu s těmito instrukcemi. Zohledněte při- tom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím. h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plo- chy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za pou- žití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje. CZ | 111Bezpečnostní pokyny pro přenosné vrtačky a) Vrtačka musí být zajištěná. Nesprávně upevněná vrtačka se může pohnout nebo převrátit a zapříčinit zranění. b) Obrobek musí být upnutý nebo upevněný k ulo- žení obrobku. Nevrtejte do obrobků, které jsou příliš malé na bezpečné upnutí. Přidržování ob- robku rukou může vést ke zranění. c) Nenoste rukavice. Rukavice mohou být zachyceny otáčejícími se díly nebo vrtnými třískami a může dojít ke zranění. d) Když elektrický nástroj běží, nevkládejte ruce do rozsahu vrtání. Kontakt s otáčejícími se díly ne- bo vrtnými třískami může vést ke zranění. e) Vrtný nástroj se musí otáčet, než jej přiložíte k obrobku. Jinak by se mohl vrtný nástroj v obrobku zaseknout a zapříčinit tak jeho nečekaný pohyb a případně zranění. f) Pokud se vrtný nástroj zablokuje, přestaňte jej tlačit dolů a vypněte jej. Zjistěte příčinu zablo- kování a odstraňte ji. Blokování může vést k neče- kanému pohybu obrobku a tím ke zranění. g) Tlak směrem dolů pravidelně přerušujte, abyste se vyvarovali dlouhých třísek. Ostré kovové třísky se mohou zaseknout a vést ke zraněním. h) Nikdy neodstraňujte třísky z oblasti vrtání, když elektrický nástroj běží. K odstranění třísek od- suňte vrtný nástroj od obrobku, vypněte jej a počkejte, až se úplně zastaví. K odstranění tří- sek použijte pomůcky jako kartáč nebo hák. Kontakt s otáčejícími se díly nebo vrtnými třískami může vést ke zranění.

i) Přípustný počet otáček používaných nástrojů s

vyměřenými otáčkami musí být minimálně tak vysoký, jako maximální počet otáček uvedený na elektrickém nástroji. Příslušenství, které se otáčí rychleji, než je přípustné, se může zlomit a vy- létnout. Zbytková rizika Elektrický nástroj je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.

• Kromě toho mohou přes všechna přijatá preventivní opatření existovat zbytková rizika, která nejsou zjevná.

Zbytková rizika lze minimalizovat, pokud budete do- držovat „bezpečnostní pokyny“ a „použití v souladu s určeným účelem“ a kompletní návod k obsluze.

Zabraňte neúmyslnému uvedení výrobku do provozu.

• Při provozu výrobku nevkládejte ruce do pracovní- ho prostoru.

• Neúmyslné uvedení přístroje do provozu.

• Dodržujte pokyny k údržbě a bezpečnostní pokyny uvedené v návodu k obsluze. VAROVÁNÍ Tento elektrický nástroj vytváří během druhu provoz- ního režimu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravot- ními implantáty, aby se před obsluhou tohoto elek- trického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu. 7 Technické údaje Jmenovité napětí 230 V~ 50 Hz Příkon 300 W (S1*) 400 W (S6* 40%) Volnoběžné otáčky n

Třída ochrany I Stupeň krytí IPX0 Hmotnost 13 kg Sklíčidlo B16 (1,5 mm – 13 mm) Rozsah vrtání 50 mm Velikost obrobku max. 60mm Technické změny vyhrazeny! *druh provozního režimu S1 (nepřetržitý provoz) Výrobek může být dlouhodobě provozován s uvede- ným výkonem. *Druh provozního režimu S6 Nepřerušovaný periodický provoz. Provoz se skládá z doby náběhu, doby s konstantním zatížením a doby volnoběhu. Provozní cyklus činí 10 minut, relativní do- ba zapínání dosahuje 40 % provozního cyklu. Hluk a vibrace VAROVÁNÍ Hluk může mít závažný vliv na vaše zdraví. Pokud hluk stroje překročí 85 dB, používejte vhodnou ochranu sluchu pro sebe i osoby v okolí. Hodnoty hluku a vibrací byly stanoveny podle EN 62841-1. 112 | CZCharakteristiky hlučnosti Akustický tlak L

72,3 dB Nepřesnost měření K

85,3 dB Nepřesnost měření K

3 dB Uvedené hodnoty hlukových emisí byly měřeny normo- vanou zkušební metodou a mohou být použity ke srov- nání elektrického nástroje s jiným. Uvedené hodnoty hlukových emisí lze použít rovněž k předběžnému odhadu zatížení. VAROVÁNÍ Hodnoty hlukových emisí se mohou během reálného používání elektrického nástroje li- šit od uvedených hodnot v závislosti na způsobu použití elektrického nástroje, pře- devším podle toho, jaký obrobek se bude obrábět. Pokuste se udržet zatížení na co nejnižší úrovni. Pří- klad opatření: omezení pracovní doby. Přitom je tře- ba zohlednit všechny části provozního cyklu (napří- klad doby, kdy je elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, běží však naprázdno). 8 Rozbalení VAROVÁNÍ Výrobek a balicí materiály nejsou dětská hračka! S plastovými sáčky, fóliemi a drobným díly si ne- smějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

• Otevřete obal a výrobek opatrně vyjměte.

• Odstraňte balicí materiál a obalové a přepravní po- jistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte výrobek a díly příslušenství, zda nevyka- zují škody způsobené přepravou. Případné škody ihned nahlaste přepravní společnosti, která vám vý- robek dodala. Pozdější reklamace nebudou uznány.

• Uchovejte obal dle možností až do uplynutí záruční doby.

• Před použitím se s výrobkem seznamte podle ná- vodu k obsluze.

• Používejte u příslušenství a opotřebitelných a ná- hradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.

• Uveďte při objednávání naše čísla výrobku a rovněž typ a rok výroby. 9 Montáž VAROVÁNÍ Nebezpečí zranění! Síťovou zástrčku zasuňte do zásuvky, až když je vý- robek připravený k použití. VAROVÁNÍ Nástavce mohou být ostré a během používání se za- hřívat. Vždy noste ochranné rukavice, když manipu- lujete s nástavci. Při dodávce jsou některé díly demontovány. Montáž je jednoduchá, pokud dodržíte následující pokyny. Potřebný nástroj:

• Inbusový klíč 4 mm (A)

• Inbusový klíč 5 mm (B)

• Otevřený klíč SW 13 mm*

• 2x vidlicový klíč / nástrčný klíč vel. 16 mm*

• Otevřený klíč SW 17 mm*

• = není nutně zahrnuto v rozsahu dodávky! Následující díly čistěte čistou a suchou tkaninou:

9.1 Montáž sloupkové trubky (6)

Nasaďte sloupkovou trubku (6) na základní desku (9).

Připevněte sloupkovou trubku (6) k základní desce (9) pomocí tří šroubů s šestihrannou hlavou M8x20 mm (9a). Šrouby s šestihrannou hlavou příliš neutahujte, jinak by mohlo dojít k vytržení závitů v základní desce.

9.2 Montáž stolu vrtačky (8) (obr. 4, 5)

1. Nasaďte stůl vrtačky (8) na sloupkovou trubku (6).

2. Posuňte stůl vrtačky (8) do dolní polohy a zajistěte

jej zajišťovacím šroubem (7).

9.3 Montáž jednotky motoru (4)

1. Připevněte jednotku motoru (4) k sloupkové trubce

(6). CZ | 1132. Zajistěte jednotku motoru (4) dvěma upínacími šrouby (4a) na straně. Použijte inbusový klíč 4 mm (A).

9.4 Montáž hloubkového dorazu (17) a

ochranného zařízení (11) (obr. 7)

1. Povolte upínací šroub (11a) ochranného zařízení

(11). Použijte křížový šroubovák.

2. Odklopte ochranné zařízení (11) tak, abyste měli

přístup k vnitřku ochranného zařízení (11).

3. Vložte matici M6 (17f) do určeného vybrání v

ochranném zařízení (11).

4. Přiklopte ochranné zařízení (11).

Dbejte na to, aby matice M6 (17f) zůstala v urče- ném vybrání.

5. Závitovou tyč M10/M6 (17b) s podložkou (17e) za-

šroubujte shora do určeného vybrání, ve kterém je umístěná matice M6 (17f).

6. Veďte závitovou tyč M10/M6 (17b) otvorem (17a)

nad vrtacím vřetenem (18).

7. Na závitovou tyč M10/M6 (17b) nasaďte matici M10

(17c), pojistnou matici M10 (17c) a ukazatel stupni- ce (17d).

8. Veďte ochranné zařízení (11) přes vrtací vřeteno

(18) a zatlačte ochranné zařízení (11) až nahoru na vrtací vřeteno (18).

9. Zajistěte ochranné zařízení (11) pomocí upínacího

šroubu (11a). Použijte křížový šroubovák.

10. Zkontrolujte, zda je ukazatel stupnice (17d) správně

usazený. Upozornění: Ochranné zařízení můžete prodloužit.

1. Otevřete dva křídlové šrouby (11b) na ochranném

2. Posuňte vnější ochranné zařízení dolů do požado-

3. Zafixujte dva křídlové šrouby (11b).

9.5 Montáž rukojeti (5) (obr. 8)

1. Nasaďte rukojeť (5) na ruční vedení vřetena (5a).

Ujistěte se, že otvor v rukojeti (5) odpovídá otvoru v ručním vedení vřetena (5a).

2. Vložte šroub s vnitřním šestihranem M6 (5b) do pří-

slušných otvorů a zajistěte jej maticí M6 (5c). Použijte inbusový klíč 5 mm (B).

9.6 Připevnění sklíčidla (19) (obr. 9)

1. Připevněte sklíčidlo (19) v kuželu vrtacího vřetena

2. Sklíčidlo (19) zajistěte několika lehkými údery do

hrotu sklíčidla. Použijte k tomu plastové kladivo.

9.7 Připevnění svěráku (10)

1. Umístěte svěrák (10) na stůl vrtačky (8).

2. Namontujte svěrák (10) na stůl vrtačky (8) pomocí

dvou šroubů s šestihrannou hlavou M10x35 mm (10c), čtyř podložek (10e) a dvou matic M10 (10d). Použijte dva vidlicové klíče vel. 16. Upozornění: Šrouby s šestihrannou hlavou by měly být umístěné diagonálně proti sobě. 10 Před uvedením do provozu VAROVÁNÍ Před jakýmikoliv nastaveními na výrobku vždy vy- táhněte síťovou zástrčku. Potřebný nástroj:

• 2x vidlicový klíč / nástrčný klíč vel. 17 mm*

• = není nutně zahrnuto v rozsahu dodávky!

10.1 Použití jako stacionární stroj

(obr. 11) Pro trvalé použití se musí výrobek namontovat na dí- lenský stůl.

• Výrobek musí být bezpečně ustavený, tj. pevně přišroubovaný na dílenském stole nebo pevném podstavci.

• Za tím účelem se v základní desce (9) nacházejí upevňovací otvory.

1. Označte vyvrtané otvory.

– Umístěte výrobek tak, jak má být později nain- stalován. – Na dílenský stůl vyznačte polohy otvorů, které je třeba vyvrtat. Ty jsou určené upevňovacími otvory v základní desce (9).

2. Vyvrtejte otvory (o průměru nejméně 11 mm) skrz

3. Umístěte výrobek nad vyvrtané otvory shodné s

upevňovacími otvory v základní desce (9) a shora do otvorů vložte šrouby* (M10) vhodné délky.

4. Na šrouby* (M10) zespodu našroubujte matice*.

5. Utáhněte matice* pomocí dvou vidlicových klíčů

• = není v rozsahu dodávky! 114 | CZ10.2 Přestavení stolu vrtačky (8) (obr. 12)

10.2.1 Nastavení výšky stolu vrtačky a

otočení stolu vrtačky (8)

1. Povolte zajišťovací šroub (7).

2. Posuňte stůl vrtačky (8) na požadovanou výšku.

3. Otočte stůl vrtačky (8) do požadované polohy.

4. Zafixujte znovu zajišťovací šroub (7).

10.2.2 Naklonění stolu vrtačky (8)

Můžete také nastavit sklon stolu vrtačky (8).

1. K tomu povolte zajišťovací šroub (14) pod stolem

vrtačky (8). Použijte vidlicový klíč vel. 17 mm.

2. Nakloňte stůl vrtačky (8) vpravo nebo vlevo max.

3. Zafixujte znovu zajišťovací šroub (14).

10.3 Upnutí obrobku (obr. 13)

• Je třeba zajistit, aby byl obrobek bezpečně upev- něný.

• Neobrábějte obrobky, které jsou příliš malé pro upnutí.

• Obrábějte pouze takové obrobky, které lze bezpeč- ně upnout mezi upínací čelisti. Obrobek nesmí být příliš velký, malý nebo pružný. V opačném případě nelze použít bezpečné upnutí.

• Je-li to zapotřebí pro stabilitu obrobku, použijte do- datečná uložení obrobků.

• Zkontrolujte svěrák a upínací čelisti. Musí být čisté a zbavené třísek a jiných zbytků.

1. Zkontrolujte, zda je svěrák (10) správně namonto-

vaný na stole vrtačky (8). (Viz 9.7)

2. Otočením klikové rukojeti (10b) proti směru hodino-

vých ručiček otevřete svěrák (10).

3. Obrobek určený k opracování umístěte mezi upína-

cí čelisti (10a). Ujistěte se, že je zarovnaný tak, aby zůstal během zpracování stabilní.

4. Otočením klikové rukojeti (10b) ve směru hodino-

vých ručiček svěrák (10) zavřete a obrobek zajistě- te.

5. Zkontrolujte, zda je obrobek bezpečně a pevně

upnutý. Nesmí se pohybovat.

10.4 Vložení / odebrání nástavce

(obr. 14) VAROVÁNÍ Nikdy nenechávejte sklíčidlový klíč ve sklíčidle vrtačky! Upozornění: Zkontrolujte, zda nástroj pro použití pevně sedí. Nesprávně nebo nedostatečně upevněné nástavce se mohou při práci uvolnit a zranit vás.

• Sklíčidlový klíč (16) můžete uložit do držáku sklíči- dlového klíče (15).

1. Vyjměte sklíčidlový klíč (16) z držáku sklíčidlového

2. Ochranné zařízení (11) odklopte nahoru a podržte

3. Uvolněte přídržné čelisti sklíčidla (19) pomocí sklíči-

4. Vyjměte nástavec*.

5. Vložte nový nástavec*.

6. Upněte přídržné čelisti sklíčidla (19) pomocí sklíči-

7. Vraťte sklíčidlový klíč (16) do držáku sklíčidlového

9. Otočte ochranné zařízení (11) do výchozí polohy.

10. Proveďte krátký zkušební chod a zkontrolujte vy-

středěný chod nástavce*.

• = není nutně zahrnuto v rozsahu dodávky!

10.5 Nastavení otáček (obr. 15)

VAROVÁNÍ Nebezpečí pohmoždění! Dávejte pozor na prsty! VAROVÁNÍ Musejí se vždy použít hnací kotouče, které leží proti sobě. Použijí-li se hnací kotouče v různé výšce, hnací řemen se zničí! Upozornění: Výrobek je vybaven bezpečnostním spínačem. To zna- mená, že výrobek nelze zapnout, pokud je kryt převo- dovky otevřený, resp. není řádně zavřený.

1. Povolte uzavírací šroub (2) krytu převodovky (1).

2. Otevřete kryt převodovky (1).

3. Povolte zajišťovací šroub (3) jednotky motoru (4).

4. Tlačte jednotku motoru (4) směrem k sloupkové

trubce (6), aby se uvolnil hnací řemen (20).

5. Umístěte hnací řemen (20) na požadovanou kombi-

naci mezi hnací kotouč na straně vřetena (21) a hnací kotouč na straně motoru (22), abyste dosáhli stanovených otáček: CZ | 1156. Odtlačte jednotku motoru (4) od sloupkové trubky (6), abyste napnuli hnací řemen (20). Hnací řemen (20) je správně napnutý, když jej lze vtlačit přibližně o 1 cm.

7. Zavřete kryt převodovky (1) a zajistěte jej uzavíra-

cím šroubem (2). Zkontrolujte, zda je bezpečnostní spínač (23) za- pnutý a zda je kryt převodovky (1) řádně zavřený.

10.6 Nastavení hloubky vrtání

1. Povolte pojistnou matici M10 (17c) hloubkového

dorazu (17) a přesuňte ji do vyšší polohy spolu s maticí (17c) pod ní.

2. Vložte nástavec do sklíčidla (19), jak je popsáno v

3. Spusťte vrtací vřeteno (18) na obrobek pomocí ru-

5. Pomocí rukojeti (5) vraťte vrtací vřeteno (18) do vý-

chozí polohy. Ujistěte se, že se matice M10 (17c) nepohybuje.

6. Zajistěte nastavenou matici M10 (17c) pojistnou

maticí M10 (17c). Použijte dva vidlicové klíče vel. 17.

7. Zkontrolujte, zda je nastavená hloubka správná.

11 Obsluha POZOR Před uvedením do provozu výrobek bezpodmí- nečně kompletně smontujte! VAROVÁNÍ Nebezpečí zranění! Vypínač a bezpečnostní spínač nesmějí být zaareto- vané! – Pokud je spínač poškozený, s výrobkem nepra- cujte. – Přesvědčte se před každým použitím, že je výro- bek funkční. VAROVÁNÍ Nebezpečí zranění! Síťovou zástrčku zasuňte do zásuvky, až když je vý- robek připravený k použití. VAROVÁNÍ Nástavce mohou být ostré a během používání se za- hřívat. Vždy noste ochranné rukavice, když manipu- lujete s nástavci. Upozornění:

Před uvedením do provozu musí být řádně namonto- vány všechny kryty a bezpečnostní zařízení. Poško- zené nebo nečitelné samolepky je třeba vyměnit.

• Před připojením výrobku se přesvědčte, že jsou údaje na typovém štítku shodné s údaji sítě.

• Myslete na to, že při uvedení spouštěcího mechani- smu do provozu se u strojů poháněných motorem spustí také řezný nástroj.

• Nikdy nepoužívejte výrobek s vadnými Ochranná zařízení nebo bez bezpečnostních zařízení.

• Dbejte před zapnutím na to, aby se výrobek nedo- týkal žádných předmětů.

• Zkontrolujte, zda na opracovávaném materiálu ne- jsou cizí tělesa, jako jsou hřebíky, šrouby apod., a odstraňte je.

• Ujistěte se, že je obráběná plocha suchá a bez pra- chu.

• Po zapnutí vyčkejte, až výrobek dosáhne maximál- ních otáček. Teprve potom začněte pracovat.

11.1 Nouzový vypínač (12) (obr. 1)

1. Pokud je nutné výrobek zastavit z důvodu nouzové

situace, stiskněte nouzový vypínač (12).

2. Před opětovným uvedením výrobku do provozu

proveďte vizuální kontrolu, abyste zajistili bezpeč- nost, a výrobek řádně resetujte. – Vizuální kontrola: Vizuálně zkontrolujte, zda vý- robek není poškozený nebo zda na něm nejsou překážky, které by mohly narušit jeho provoz.

3. Otočením nouzového vypínače (12) doprava jej vrá-

títe do původní polohy.

4. Zapněte výrobek, jak je popsáno v 11.2.

1. Zapojte síťovou zástrčku do řádně jištěné síťové zá-

2. Stiskněte spínač „I“ na spínači pro zapnutí/vypnutí

(13) pro zapnutí výrobku. 116 | CZVypnutí

1. Stiskněte spínač „0“ na spínači pro zapnutí/vypnutí

(13) pro vypnutí výrobku.

2. Počkejte, až bude výrobek v klidovém stavu.

12 Pracovní pokyny POZOR Posuv a otáčky vřetena jsou rozhodující pro životnost nástavce!

• Řezná rychlost je dána otáčkami vrtacího vřetena a průměrem nástavce.

• Obecně platí, že čím větší je průměr nástavce, tím nižší otáčky by měly být zvoleny.

Při vyšší pevnosti obrobku musí být řezný tlak vyšší.

• Opakovaným zpětným vytahováním nástavce zajis- títe snadnější odvod třísek.

• Odvod třísek je obtížný zejména u hlubokých otvo- rů. Zde snižte posuv a otáčky.

• Aby nedocházelo k nadměrnému opotřebení břitu nástavce, měli byste otvory o průměru větším než 8,0 mm nejprve předvrtat nástavcem s menším průměrem.

12.1 Vrtání (obr. 1)

1. Označte místo určené k vrtání na obrobku pomocí

důlčíku* nebo špičatého hřebíku*.

2. Obrobek, který má být obráběn, upněte do svěráku

3. Vsaďte nástavec do sklíčidla (19) (viz 10.4).

4. Spusťte vrtací vřeteno (18) přes rukojeť (5) a vycent-

rujte nástavec na vrtaný bod v obrobku.

5. Zapněte výrobek (viz 11.2).

6. Spusťte vrtací vřeteno (18) pomocí rukojeti (5) dolů.

7. Vrtejte do obrobku s přiměřeným posuvem a poža-

8. Správné mazivo vybírejte podle materiálu obrobku

a vrtáku a podle typu otvoru.

9. Dbejte na případně nutné lámání třísek na dráze k

požadované hloubce vrtání.

10. Pomocí rukojeti (5) pomalu vraťte vrtací vřeteno (18)

• = není nutně zahrnuto v rozsahu dodávky!

12.2 Zahloubení a středění

S tímto výrobkem můžete i zahlubovat a středit. Pamatujte přitom, že by se zahlubování mělo provádět s nejnižší rychlostí, zatímco během středění je potřeb- ná vysoká rychlost.

Upozornění: Pamatujte, že se při obrábění dřeva musí používat vhodné odsávání prachu, protože dřevěný prach může ohrožovat zdraví. Při prašných pracích noste bezpod- mínečně vhodnou protiprašnou masku. 13 Elektrické připojení Instalovaný elektromotor je připojen v provo- zuschopném stavu. Přípojka musí odpovídat pří- slušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

13.1 Poškozená elektrická přípojná

vedení U elektrických přípojných vedení často dochází k po- škození izolace. Jeho příčinami mohou být:

• Otlačená místa, je-li přípojné vedení vedeno oknem nebo štěrbinou ve dveřích,

• Místa zlomu kvůli nevhodnému upevnění nebo ve- dení přípojného vedení,

• Zlomení kvůli přejetí přes přípojné vedení,

Poškození izolace kvůli vytržení z nástěnné zásuvky,

• Praskliny vdůsledku stárnutí izolace. Takto vadná přípojná vedení nesmí být používána a kvůli poškození izolace jsou životu nebezpečná. Pravidelně kontrolujte, zda elektrická přípojná vedení nejsou poškozená. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě. Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přípojná vede- ní se stejným označením „H05VV-F 3x0,75 mm²“. Potisk typového označení na přívodním kabelu je po- vinný. Bezpečnostní pokyny pro výměnu poškozených nebo vadných vedení pro připojení na síť Typ připojení Y Pokud je zapotřebí výměna vedení pro připojení na síť, musí to provést výrobce nebo jeho zástupce, aby se zabránilo bezpečnostním rizikům.

13.2 Motor na střídavý proud

• Napětí v síti musí činit 230 V~.

• Prodlužovací vedení do délky 25 m musí mít průřez 1,5 čtverečního milimetru. CZ | 11714 Přeprava (obr. 1)

1. Pro přepravu výrobku jej odpojte od elektrické sítě

a nainstalujte jej na jiném k tomu určeném místě.

2. Abyste zabránili poškození a zranění, zajistěte výro-

bek proti převrácení a posunutí během přepravy ve vozidlech.

3. Chraňte výrobek před údery, nárazy a silnými vibra-

cemi, např, při přepravě ve vozidlech.

4. Nepřepravujte výrobek za jednotku motoru.

Upozornění: Výrobek přenášejte pokud možno s pomocí druhé oso- by.

1. Jednou rukou uchopte základní desku (9) a druhou

rukou stabilizujte výrobek na krytu převodovky (1). 15 Údržba a čištění VAROVÁNÍ Nechte opravářské práce a údržbové prá- ce, které nejsou popsané v tomto návodu k obsluze, provést ve specializované dílně. Používejte pouze originální náhradní díly. Hrozí nebezpečí nehody! Údržbu a čištění zásadně provádějte vždy při vypnutém mo- toru a vytáhněte síťovou zástrčku. Hrozí ne- bezpečí zranění! Před veškerými pracemi údržby a čištění nechte výrobek vychlad- nout. Prvky motoru jsou horké. Hrozí ne- bezpečí poranění a popálení! Výrobek se může neočekávaně nastartovat a způso- bit zranění. – Před všemi čisticími a údržbovými pracemi vy- pněte motor. – Nechte motor vychladnout. – Vytáhněte síťovou zástrčku! VAROVÁNÍ Před každým nastavením, technickou údrž- bou nebo opravou vytáhněte síťovou zástr- čku!

• Udržujte ochranná zařízení, větrací štěrbiny a plášť motoru pokud možno bez prachu a nečistot. Otřete výrobek čistou tkaninou* nebo jej vyfoukejte stlače- ným vzduchem s nízkým tlakem*. Doporučujeme výrobek vyčistit ihned po každém použití.

• Neponořujte výrobek pro čištění nikdy do vody ne- bo jiných kapalin.

• Udržujte výrobek stále čistý, suchý a bez oleje ne- bo mazacích tuků. Po každém použití a před uskladněním otřete prach.

• K čištění výrobku nepoužívejte chemické, alkalické, abrazivní ani jiné agresivní čisticí nebo dezinfekční prostředky, protože mohou poškodit povrchy.

• Nečistěte nástavec, když je ještě v provozu.

• Zkontrolujte svěrák a upínací čelisti. Musí být čisté a zbavené třísek a jiných zbytků.

15.2 Údržba (obr. 15)

VAROVÁNÍ Nebezpečí pohmoždění! Dávejte pozor na prsty! VAROVÁNÍ Musejí se vždy použít hnací kotouče, které leží proti sobě. Použijí-li se hnací kotouče v různé výšce, hnací řemen se zničí! Upozornění: Výrobek je vybaven bezpečnostním spínačem. To zna- mená, že výrobek nelze zapnout, pokud je kryt převo- dovky otevřený, resp. není řádně zavřený.

15.2.1 Kontrola hnacího řemenu (20)

1. Povolte uzavírací šroub (2) krytu převodovky (1).

2. Otevřete kryt převodovky (1).

3. Zkontrolujte napnutí hnacího řemenu (20).

4. Hnací řemen (20) je správně napnutý, když jej lze

vtlačit přibližně o 1 cm.

5. Zkontrolujte hnací řemen (20), zda není prasklý,

proříznutý nebo jinak poškozený.

6. Zavřete kryt převodovky (1) a zajistěte jej uzavíra-

cím šroubem (2). Zkontrolujte, zda je bezpečnostní spínač (23) za- pnutý a zda je kryt převodovky (1) řádně zavřený.

15.2.2 Napnutí hnacího řemenu (20)

1. Povolte uzavírací šroub (2) krytu převodovky (1).

2. Otevřete kryt převodovky (1).

3. Povolte zajišťovací šroub (3) jednotky motoru (4).

4. Odtlačte jednotku motoru (4) od sloupkové trubky

(6), abyste napnuli hnací řemen (20).

5. Hnací řemen (20) je správně napnutý, když jej lze

vtlačit přibližně o 1 cm.

6. Zavřete kryt převodovky (1) a zajistěte jej uzavíra-

cím šroubem (2). Zkontrolujte, zda je bezpečnostní spínač (23) za- pnutý a zda je kryt převodovky (1) řádně zavřený. 118 | CZ15.2.3 Výměna hnacího řemenu (20)

1. Povolte uzavírací šroub (2) krytu převodovky (1).

2. Otevřete kryt převodovky (1).

3. Povolte zajišťovací šroub (3) jednotky motoru (4).

4. Odstraňte starý hnací řemen (20).

Otočte hnací kotouče (21) a vytáhněte hnací řemen (20) mírně nahoru.

5. Nasaďte nový hnací řemen (20).

6. Otočte hnací kotouč na straně vřetena a motoru

(21+22) a lehce tlačte hnací řemen (20) na hnací ko- touč na straně vřetena a motoru (21+22). Zkontrolujte, zda je hnací řemen (20) správně ulo- žený v hnacím kotouči (21+22) na straně vřetena a motoru.

7. Odtlačte jednotku motoru (4) od sloupkové trubky

(6), abyste napnuli hnací řemen (20).

8. Hnací řemen (20) je správně napnutý, když jej lze

vtlačit přibližně o 1 cm.

9. Zavřete kryt převodovky (1) a zajistěte jej uzavíra-

cím šroubem (2). Zkontrolujte, zda je bezpečnostní spínač (23) za- pnutý a zda je kryt převodovky (1) řádně zavřený. 16 Skladování Uložte výrobek a jeho příslušenství na tmavém, su- chém místě chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 C a 30˚C. Výrobek uchovávejte v originálním balení. Výrobek zakryjte, aby byl chráněn před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti vý- robku. 17 Oprava & objednávka náhradních dílů Po opravě nebo údržbě se přesvědčte, zda byly na- montovány všechny bezpečnostní prvky a zda jsou v bezvadném stavu. Nebezpečné součásti skladujte mi- mo dosah jiných osob včetně dětí. POZOR Podle zákona o záruce na výrobky neručíme za ško- dy způsobené neodbornými opravami nebo nevyuži- tím originálních náhradních dílů. Obraťte se na oddělení služeb zákazníkům nebo au- torizovaného odborníka. Totéž platí i pro součásti příslušenství. Přípojky a opravy Připojení a opravy elektrické výbavy mohou provádět pouze odborní elektrikáři.

17.1 Objednávání náhradních dílů

Při objednávání náhradních dílů je třeba vyplnit tyto údaje:

• Údaje na typovém štítku Náhradní díly/příslušenství Hnací řemen - č. výrobku: 3906803040 Sklíčidlo - č. výrobku: 3305024079 Sklíčidlový klíč - č. výrobku: 3906814014 Svěrák - č. výrobku: 7906800701

17.2 Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku ná- sledující díly podléhají opotřebení, které je dáno použí- váním nebo se tak děje přirozeně, příp. že na následují- cí díly je pohlíženo jako na spotřební materiál. Díly podléhající opotřebení: Hnací řemen 18 Likvidace a recyklace Upozornění k obalu Balicí materiály jsou recyklova- telné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí. Upozornění k zákonu o elektrických a elektronických zařízeních (ElektroG) Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich li- kvidaci upravuje zákon o bateriích.

• Majitelé nebo uživatelé elektrických a elektronic- kých zařízení jsou ze zákona povinni je po použití vrátit.

• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvi- daci!

• Symbol přeškrtnuté popelnice znamená, že se od- padní elektrická a elektronická zařízení nesmí likvi- dovat společně s domovním odpadem.

• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech: – Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory) – LIDL nabízí možnosti vrácení přímo na poboč- kách a v obchodech. Vrácení a likvidace jsou pro Vás zdarma. CZ | 119– Až tři kusy elektroodpadu od jednoho typu spo- třebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběr- ném místě ve vašem okolí. – Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obraťte na příslušný zákaznický servis.

• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost konco- vého uživatele zajistit bezplatný sběr elektroodpa- du. Za tímto účelem kontaktujte zákaznický servis výrobce.

• Tato prohlášení se vztahují pouze na přístroje insta- lované a prodávané v zemích Evropské unie a pod- léhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektro- odpadu platit jiné předpisy. 19 Odstraňování poruch Porucha Možná příčina Řešení Motor se nerozběhne. Poškozený za-/vypínač. Před použitím stolní vrtačky nahraďte všechny po- škozené díly. Kontaktujte své lokální servisní cent- rum nebo autorizovanou servisní stanici. Každý po- kus o opravu představuje nebezpečí, pokud jej ne- provádí kvalifikovaný odborník. Poškozené síťové vedení. Silné vibrace Jednotka motoru není za- fixovaná Zkontrolujte napnutí hnacího řemenu a utáhněte po- jistné matice. Nástavec není upnutý cent- rálně Zkontrolujte nástavec ve sklíčidle Hlasitý pískavý zvuk Příliš vysoké napnutí hnací- ho řemenu Zkontrolujte napnutí hnacího řemenu Poškozený hnací řemen Zkontrolujte hnací řemen Poškozený hnací kotouč Zkontrolujte hnací kotouč Motor se rozbíhá pomalu a ne- dosahuje provozní rychlosti. Napětí příliš nízké, vinutí po- škozená, spálený kondenzá- tor. Nechejte zkontrolovat napětí kvalifikovaným elektri- kářem. Nechte motor zkontrolovat odborníkem. Svěřte výměnu kondenzátoru odborníkovi. Motor je příliš hlučný. Poškozená vinutí, vadný motor. Nechte motor zkontrolovat odborníkem. Motor se lehce přehřívá. Přetížení motoru, nedosta- tečné chlazení motoru Zabraňte přetížení motoru, uvolněte větrací otvory, abyste zajistili optimální chlazení motoru Produkt se během práce zpo- malí Na obrobek je vyvíjen velký tlak. Zmírněte tlak na obrobek. Motor nedosahuje plného vý- konu. Elektrické obvody v síťovém zařízení přetíženy (lampy, ji- né motory atd.). Nepoužívejte žádné jiné výrobky ani motory na stej- ném elektrickém obvodu. 120 | CZ20 EU prohlášení o shodě Překlad originálního prohlášení o shodě Výrobce: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Prohlašujeme na svou výlučnou odpovědnost, že zde popsaný výrobek odpovídá platným směrnicím a nor- mám. Značka: Parkside Název výrobku: STOLNÍ VRTAČKA – PTBM 400 D1 Č. výr. 3906801976-3906801981, 39068019915, 39068019959 Č. IAN 465594_2404 Sériové č. 01001 – 20562 Směrnice EU: 2006/42/ES, 2014/30/EU, 2011/65/EU*, (EU) 2015/863

• Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 pro omezení používání určitých nebezpečných látek v elektrických a elektronických za- řízeních. Použité normy: EN 62841-1:2015/A11:2022; EN 62841-3-13:2017; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021; EN IEC 63000:2018 Pracovník pověřený dokumentací: Tobias Ihle Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 27.08.2024 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management CZ | 121Záruční list Važena zakaznice, važeny zakazniku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:

• Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.

• Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je ta- ké omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístro- je nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruč- ní smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní ško- dy, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodbor- ného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním. Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno

• Záruční doba činí 3 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vy- loučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.

• Pro uplatnění nároku ze záruky se prosím obraťte na adresu servisu uvedenou dole. Pokud se reklamace uplat- ňuje v záruční době, dáme Vám k dispozici formulář pro vrácení, pomocí kterého nám můžete vadný přístroj zdarma zaslat zpět. Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj. Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu. Postup v případě záruky Abyste zajistili rychlé vyřízení své žádosti, postupujte podle níže uvedených pokynů:

• Pro všechny dotazy si prosím připravte účtenku a číslo výrobku (např. IAN 465594_2404) jako doklad o nákupu.

• Číslo výrobku naleznete na typovém štítku na výrobku, na rytině na výrobku, na titulní straně návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.

• V případě chyb funkce nebo jiných závad se nejprve telefonicky nebo e-mailem obraťte na níže uvedené servisní oddělení.

• Poté můžete bezplatně zaslat výrobek označený jako vadný na adresu servisu, přiložit doklad o koupi (účtenku) a uvést, o jakou vadu se jedná a kdy k ní došlo.

4. Motorová jednotka

16. Kľúč na skľučovadlo vrtáka

19. Skľučovadlo vrtáka

23. Bezpečnostný spínač

4 Rozsah dodávky (obr. 2) Pol. Počet Označenie

4. 1x Motorová jednotka

9. 1x Podlahová doska

16. 1x Kľúč na skľučovadlo vrtáka

17b. 1x Závitová tyč M10/M6 (hĺbkový doraz) 17d. 1x Ukazovateľ stupnice (hĺbkový doraz) 17c. 2x Matica/poistná matica M10 (hĺbkový doraz) 17e. 1x Podložka (hĺbkový doraz) 17f. 1x Matica M6 (hĺbkový doraz)

19. 1x Skľučovadlo vrtáka

• Skontrolujte, či je rozsah dodávky kompletný.

• Pred použitím sa oboznámte s výrobkom na zákla- de návodu na obsluhu.

• Skľučovadlo vrtáka (19)

5. Zaskrutkujte závitovú tyč M10/M6 (17b) s podlož-

9.6 Montáž skľučovadla vrtáka (19)

1. Označte vyvŕtané otvory.

5. Utiahnite matice* pomocou dvoch vidlicových kľú-

10.2.1 Nastavenie výšky stola vŕtačky a

5. Skontrolujte, či je obrobok bezpečne a pevne up-

cou skrutkou (2). Skontrolujte, či je bezpečnostný spínač (23) zapoje- ný a kryt prevodovky (1) je správne zatvorený.

2. Vložený nástroj vložte do skľučovadla vrtáka (19),

• Uistite sa, že upravovaný povrch je bez prachu a suchý.

3. Otočte spínač núdzového zastavenia (12) doprava,

2. Stlačením tlačidla „I“ na zapínači/vypínači (13) zap-

nite výrobok. Vypnutie

1. Stlačením tlačidla „0“ na zapínači/vypínači (13) vyp-

2. Počkajte, kým sa výrobok zastaví.

• Odvod triesok je obzvlášť ťažký pri hlbokých otvo- roch. Tu znížte posuv a otáčky.

3. Vložte vložený nástroj do skľučovadla vrtáka (19)

• Výrobok udržujte vždy čistý, suchý a bez oleja či mastnoty. Po každom použití a pred uskladnením odstráňte prach.

aby ste napli hnací remeň (20).

cou skrutkou (2). Skontrolujte, či je bezpečnostný spínač (23) zapoje- ný a kryt prevodovky (1) je správne zatvorený.

4. Odstráňte starý hnací remeň (20).

Otočte hnacie remenice (21) a potiahnite hnací re- meň (20) mierne nahor.

5. Nasaďte nový hnací remeň (20).

aby ste napli hnací remeň (20).
