| Typ produktu | Sada diamantových vrtacích korunek |
| Značka | Parkside |
| Model | PDBK 3 A1 |
| Použití | Suché vrtání porcelánu, žuly, mramoru, slinutého kameniny, dlaždic a podobných materiálů |
| Dostupné průměry | HG08259A : 30 mm, 68 mm ; HG08259B : 18 mm, 22 mm, 27 mm, 35 mm ; HG08259C : 45 mm, 53 mm |
| Maximální jmenovité otáčky | 13300 ot/min |
| Pracovní hloubka | Přibližně 35 mm |
| Kompatibilní materiály | Porcelán, žula, mramor, slinutá kamenina, dlaždice |
| Montáž | Upevňuje se na úhlovou brusku s upínáním M14 pomocí upínacího klíče |
| Bezpečnost | Používejte ochranu sluchu, rukavice, brýle, protiprachovou masku; přečtěte si návod k použití brusky |
| Obsah dodávky | Podle varianty: 2 nebo 4 diamantové vrtací korunky |
| Údržba | Po vrtání odstraňte nečistoty tužkou nebo šroubovákem |
| Záruka | Zákonná záruka shody (2 roky) a záruka za skryté vady |
| Náhradní díly | K dispozici po dobu záruky |
| Zákaznický servis Francie | Tel.: 0800904879, Email: owim@lidl.fr |
| Zákaznický servis Belgie | Tel.: 080071011, Email: owim@lidl.be |
| Likvidace | Obal recyklovatelný; výrobek odevzdejte do sběrného dvora |
Často kladené otázky - PDBK 3 A1 PARKSIDE
Dotazy uživatelů ohledně PDBK 3 A1 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod PDBK 3 A1 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PDBK 3 A1 značky PARKSIDE.
NÁVOD K OBSLUZE PDBK 3 A1 PARKSIDE
Pokyny k montáži, obsluze a bezpečnostní pokyny
ES
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 61
SK Pokyny pre montáž, obsluhu a bezpečnostné pokyny Strana 71
Použití ke
stanovenému
účelu.........Strana 64

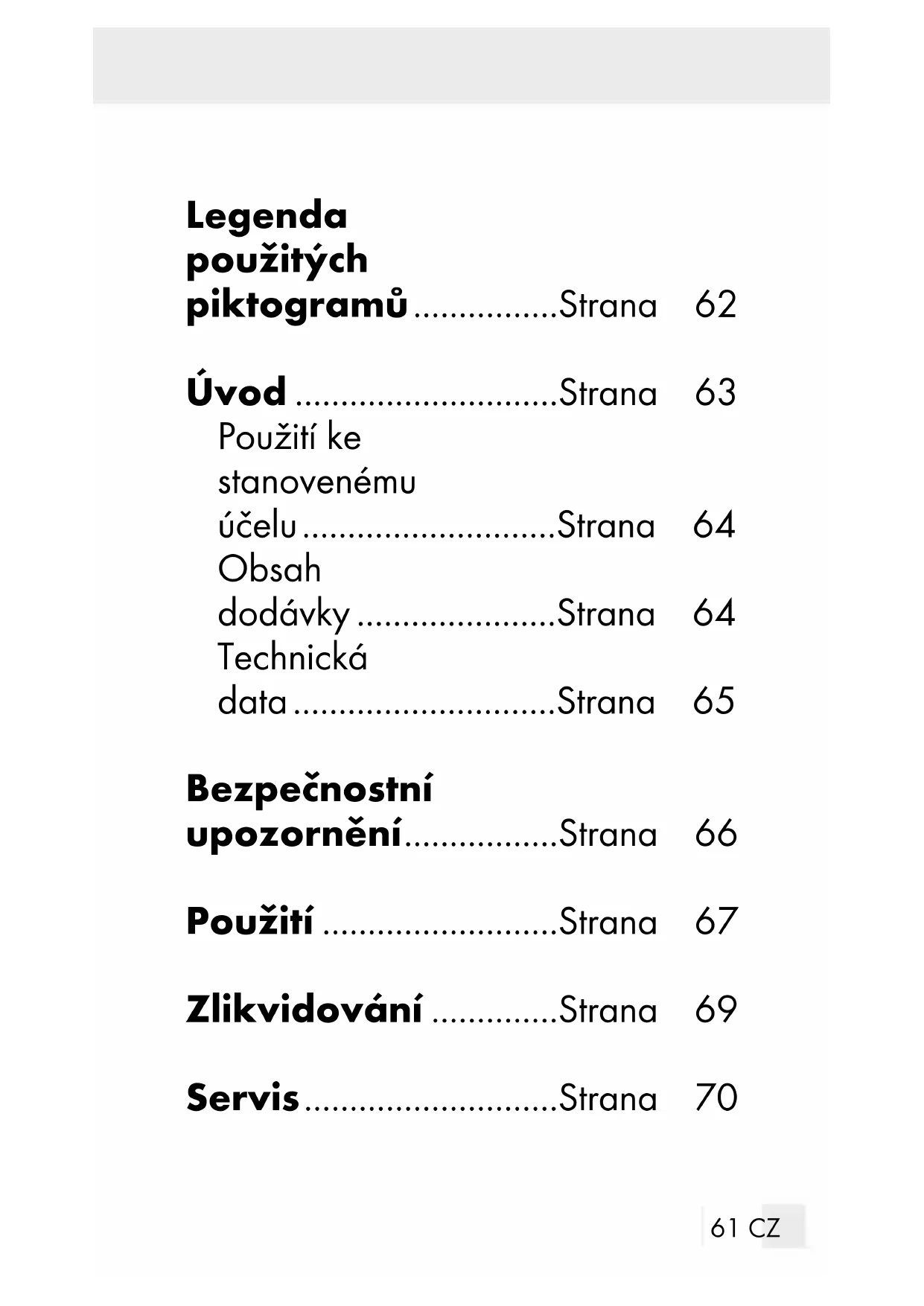

Obsah
dodávky.........Strana 64
Technická
data.........Strana 65
Bezpečnostní upozorněné……Strana 66
Použití Strana 67
Zlikvidovani ....Strana 69
Servis....Strana 70
| Legenda použitých piktogramǔ | |
| Přětěte si námov k obsslze! | |
| Noste ochranu sluchu! | |
| Noste ochranné rukavice. | |
| Noste ochranné brýle. | |
| Noste protipra-chovou masku. | |
| Pro použití s úhlo-vou bruskou. | |
| Přětěte si námov k použití úhlové brusky! | |
Legenda použitych piktogramû
Bezpečnostní upozorněné Instrukce
Diamantóve vrtácí korunky
Uvod
Blahopřejeme Vám ke koupi nového vyrobku. Rozhodli jste se pro kvalitné vyrobek. Před
prvním uvedením do provozu seseznamte s vyrobkem. K tomu si pozorné prěctěte následujíci námod k obssluze a bezpeč-nostnéPokyny. Používejte vyrobek jen popsaným způ sobem a pouze pro uvedené oblasti použití. Uschovejte si:tento námod na bezpečné místě. Vsechny podklady vydejte pri prědání vyrobku i třeti osobě.
Použitíke stanovenému účelu
Výrobek je koncipován pro použití s
běžnámí uhlovými bruskami s uchycením
M14 pro suché vrtání (HG08259A/
HG08259B: pro suché vrtání porcelánu,
žuly, mramoru, cihel a všech podobných
materialú, HG08259C: pro suché vrtání
porcelánové kameniny,žuly, mramoru a
podobních materialú). Tento vyrobek je
určen pouze pro použití v domácnosti,
nikoli pro komerčné použití.
Mramor /
Porcelánovákamenina
Obsah dodávky
2 diamantové vrtací korunky (30 mm/68 mm) (HG08259A)
4 diamantové vrtací korunky (18 mm/22 mm/27 mm/35 mm) (HG08259B)
2 diamantové vrtací korunky (45 mm/53 mm) (HG08259C)
- Technická data
Prümér: 30 mm/68 mm
(HG08259A), 18 ~mm
22 mm/27 mm/35 mm
(HG08259B), 45 mm/
53 mm (HG08259C)
Maximálni
jmenovité
otáčky: 13300 U/min
Pracovní
hloubka: cca 35 mm
| Prüměr Žezná rychlost | |
| 18 mm 12,5 m/s | |
| 22 mm 15,3 m/s | |
| 27 mm 18,8 m/s | |
| 30 mm 20,9 m/s | |
| 35 mm 24,4 m/s | |
| 45 mm 31,3 m/s | |
| 53 mm 37,0 m/s | |
| 68 mm 47,4 m/s | |
Bezpečnostní upozorněné
NE- VYSTRAHA!
BEZPEĆI OHROZENÍ ZIVOTA A NEHODY
nechávejte déti nikdy bez dohledu s obalovým materiaLEM. Hrozi nebezpeci uduseni obalovým materiaLEM. Děti Často podceñují nebezpeci.
Uchovávejte vyrobek mimo dosah detí. Tento vyrobek není hračka a nepatri do dětskích rukou. Děti
nemohou pri manipulaci s vyrobkem Rozpoznat hrozici nebezpeci.
Udržujte pracovište Čisté a dobre osvětlené. Nepořádek a nedostatečné osvětlená pracovište mohou věst k urazu.
Při použití uhlové brusky s vyrobkem ji otáčejte krouživým pohybem, abyste zabránili prehrátí vyrobku (obr. D1).
Při práci držte uhlovou brusku vždy oběma rukama, abyste zajistili stabilitu pri vrtání (obr. D2).
Ujistete se, ze muzete uhlovou brusku pouzivats diamantovymi vracimi korunkami.
Použití
Zajistete vrtany material/obrobek upinacim zaizenim na pracovnim stole (obr. A).
Odsroubujte matky uhlové brusky otáčením proti směru chodu hodinovych ručicek (obr. B).
Připevněte vyrobek k úhlové brusce utažením ve směru chodu hodinovych ručíček pomoci klicé. Vyrobek vždy utahujte klicem, aby nedoslo k jeho uvolnéni (obr. C).
Otáčejte uhlovou bruskou krouživým pohybem, abyste zabránili prehrátí vyrobku pri vrtání otvoru. V opacné pripadě můze dojít k poskození vyrobku (obr. D).
Po vyvrtani uhlovou brusku vypnete, než ji vytáhnete z vyvrtaného otvoru (obr. E).
Sejměte vyrobek z uhlové brusky pomoci klicce otáčením proti směru chodu hodinovych ručíček (obr. F).
Pokud jsou na vyrobku po vrtani nečistoty, odstraṇte je napr. pomoci količku nebo špičky šroubováku (obr. G).
Zlikvidovani
Obal se sklady z ekologickych materialu, které muzete zlikvidovat prostrednictvim mistrich sberen recyklovatelnych materialu.
O możnostech likvidace vysloužilych za-rízení se informujte u správy vaší obce nebo města.
Vyrobek a obalové materiały jsou recyklovatelné a podléhaji rozsirené odpovednosti vyrobce. Pro lepsi zpracovani odpadujej likvidujte odděleně podle vyobrazenychsymbolů na obalu. Logo Triman platíjen pro Francii.
Servis
Servis Česká republica
Tel.: 800600632
E-Mail: owim@lidl.cz
Legenda
použitych
piktogramov.........Strana 72
Uvod Strana 73
Používanie
v súlades
Obsah dodávky.......Strana 75
Technické udaje.......Strana 75
Bezpečnostné
upozornenia.....Strana 76
Použivanie. Strana 78
Likvidácia....Strana 79
Servis Strana 80
Diamantové vrétacie korunky
Uvod
Blahoželáme Vám ku kúpe
Vášho nového vyrobku. Kú-pou ste sa rozhodli pre vy-
otáčky: 13300 ot./min.
Pracovná hlbka: cca. 35 mm
| Priemer Rychlost' rezania | |
| 18 mm 12,5 m/s | |
| 22 mm 15,3 m/s | |
| 27 mm 18,8 m/s | |
| 30 mm 20,9 m/s | |
| 35 mm 24,4 m/s | |
| 45 mm 31,3 m/s | |
| 53 mm 37,0 m/s | |
| 68 mm 47,4 m/s | |
