Produkttyp	Diamantbohrkronen-Set
Marke	Parkside
Modell	PDBK 3 A1
Verwendung	Trockenbohren von Porzellan, Granit, Marmor, Feinsteinzeug, Fliesen und ähnlichen Materialien
Verfügbare Durchmesser	HG08259A: 30 mm, 68 mm; HG08259B: 18 mm, 22 mm, 27 mm, 35 mm; HG08259C: 45 mm, 53 mm
Maximale Nenndrehzahl	13300 U/min
Arbeitstiefe	ca. 35 mm
Kompatible Materialien	Porzellan, Granit, Marmor, Feinsteinzeug, Fliesen
Montage	Befestigung an einem Winkelschleifer mit M14-Aufnahme mittels Spannschlüssel
Sicherheit	Gehörschutz, Schutzhandschuhe, Schutzbrille, Staubmaske tragen; Bedienungsanleitung des Winkelschleifers lesen
Lieferumfang	Je nach Variante: 2 oder 4 Diamantbohrkronen
Pflege	Verschmutzungen nach dem Bohren mit einem Bleistift oder Schraubendreher entfernen
Garantie	Gesetzliche Gewährleistung (2 Jahre) und Garantie für versteckte Mängel
Ersatzteile	Während der Garantiezeit erhältlich
Kundendienst Frankreich	Tel.: [phone], E-Mail: [e-mail]
Kundendienst Belgien	Tel.: [phone], E-Mail: [e-mail]
Entsorgung	Verpackung recyclebar; Produkt auf Wertstoffhof entsorgen

Häufig gestellte Fragen - PDBK 3 A1 PARKSIDE

Wie befestigt man den Diamantbohrkronen-Satz am Winkelschleifer?

Lösen Sie die Muttern des Winkelschleifers gegen den Uhrzeigersinn. Schrauben Sie die Krone mit einem Spannschlüssel fest im Uhrzeigersinn an. Stellen Sie sicher, dass sie fest sitzt, um ein Lösen zu vermeiden.

Welche Materialien kann ich mit diesem Diamantbohrkronen-Set bohren?

Es ist für das Trockenbohren von Porzellan, Granit, Marmor, Feinsteinzeug, Fliesen und ähnlichen Materialien ausgelegt.

Was ist die maximal empfohlene Drehzahl?

Die maximale Nenndrehzahl beträgt 13.300 U/min. Überschreiten Sie diese Drehzahl nicht, um Schäden zu vermeiden.

Was ist die maximale Bohrtiefe?

Die Arbeitstiefe beträgt ca. 35 mm.

Wie vermeide ich eine Überhitzung der Krone während des Bohrens?

Bewegen Sie den Winkelschleifer während des Bohrens in kreisenden Bewegungen. Dadurch wird die Wärme gleichmäßig verteilt und eine Überhitzung vermieden.

Welche Schutzausrüstung muss ich bei der Verwendung tragen?

Tragen Sie Gehörschutz, Schutzhandschuhe, Schutzbrille und eine Staubmaske. Lesen Sie auch die Bedienungsanleitung des Winkelschleifers.

Wie reinige ich die Krone nach dem Gebrauch?

Entfernen Sie nach dem Bohren Verschmutzungen mit einem Bleistift oder der Spitze eines Schraubendrehers.

Kann ich diesen Bohrer mit einer normalen Bohrmaschine verwenden?

Nein, dieses Produkt ist ausschließlich für die Verwendung mit einem Winkelschleifer mit M14-Aufnahme konzipiert. Verwenden Sie es nicht mit einer Bohrmaschine.

Wie lange beträgt die Garantie?

Die gesetzliche Gewährleistung beträgt 2 Jahre ab Lieferung. Die Garantie für versteckte Mängel gilt ebenfalls 2 Jahre nach Entdeckung des Mangels.

Wie kontaktiere ich den Kundendienst?

In Frankreich rufen Sie 0800904879 an oder senden Sie eine E-Mail an [e-mail]. In Belgien rufen Sie 080071011 an (Luxemburg: 80023970) oder E-Mail an [e-mail].

BEDIENUNGSANLEITUNG PDBK 3 A1 PARKSIDE

Montage-, Bedienungs- und Sicherheitshinweise

FR BE

TRÉPANSDIAMANT

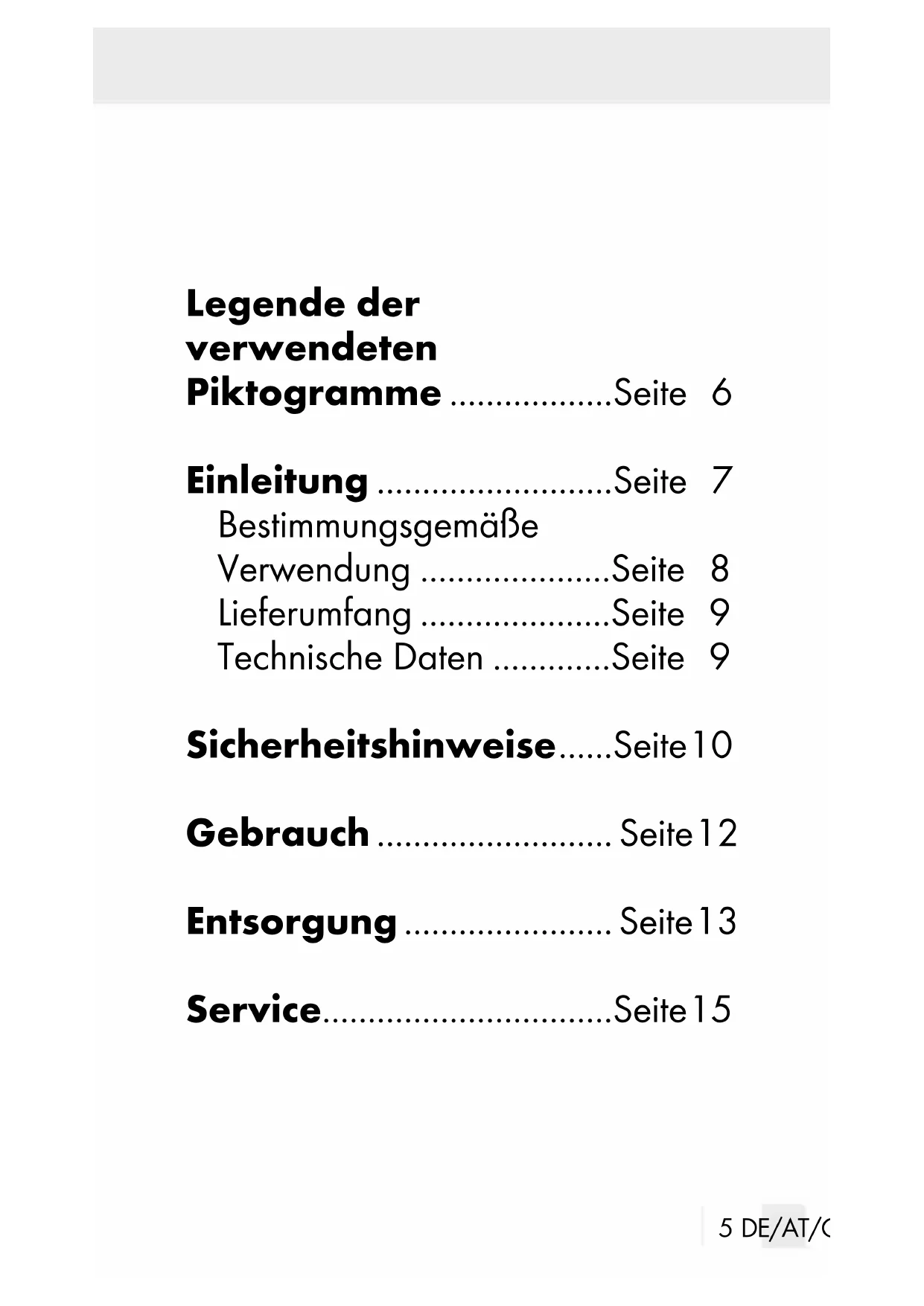

DE/AT/CHMontage,Bedienungsund SicherheitshinweiseSeite 5

Legendedeverwendeten

Piktogramme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Einleitung .Seite 7

Bestimmungsgemäß

Verwendung .Seite 8

Lieferumfang .Seite 9

Technische Daten .Seite 9

Sicherheitshinweise......Seite 10

Gebrauch .Seite 12

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Service.. .Seite 15

Legendende der verwendenten Piktogramme
	Bedienungsanlei-tung lesen!
	Tragen Sie einen Gehörschutz!
	Tragen Sie Schutzhandschuhe.
	Tragen Sie einen Augenschutz.
	Tragen Sie eine Staubmaske.
	Zur Verwendung mit einem Winkelschleifer.
	Bitte lesen Sie die Anweisungen des Winkelschleifers!

Legende der verwendeten Piktogramme

Sicherheitshinweise Handlungsanweisungen

Diamant-Bohrkronen

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hoch-

wertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Handigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäß Verwendung

Das Produkt ist für die Verwendung mit gängigen Winkelschleifern mit M 14-Aufnahme zum Trockenbohren konzipiert (HG08259A/HG08259B: zum Trockenbohren von Porzellan, Granit, Marmor, Ziegeln und allen ähnlichen Materialien, HG08259C: zum Trockenbohren von Feinsteinzeug, Granit, Marmor und ähnlichen Materialien). Dieses Produkt ist nur zur Verwendung in privaten Haushalten und nicht für die gewerbliche Nutzung vorgesehen.

Marmor /

it /

Feinsteinzeug

- Lieferumfang

2Diamant-Bohrkronen

(30 mm/68 mm) (HG08259A)

4Diamant-Bohrkronen

Durchmesser: 30 ~mm / 68 ~mm

(HG08259A),

18mm/22mm/

27mm/35mm

(HG08259B),

45 mm/53 mm

(HG08259C)

Max. Nenndrehzahl: 13300 U/min

Arbeitsstiefe: ca. 35 mm

Durchmesser Schneidgeschwindigkeit
18 mm 12,5 m/s
22 mm 15,3 m/s
27 mm 18,8 m/s
30 mm 20,9 m/s
35 mm 24,4 m/s
45 mm 31,3 m/s
53 mm 37,0 m/s
68 mm 47,4 m/s

Sicherheitshinweise

A WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch

Verpackungsmaterial. Kinder untersätzen möglich die Gefahren.

Halten Sie Kinder stets vom Produkt fern. Dieses Produkt ist kein Spielzeug, es besteht nicht in Kinderhände. Kinder konnen die Gefahren, die im Umgang mit dem Produkt entstehen, nicht erkennen.
- Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
Drehen Sie den Winkelschleifer bei der Verwendung mit dem Produkt in kreisenden Bewegungen, um zu verhindern, dass das Produkt überhitzt (Abb. D1).
Halten Sie den Winkelschleifer bei der Verwendung immer mit beiden Händen fest, um Stabilität beim Bohren zu gewährleisten (Abb. D2).
Achten Sie daraufuf, dass der Winkel-schleifer selbst mit einer DiamantBohrkrone verwendet werden kann.

-Gebrauch

Sichern Sie das zu bohrende Material/das Werkstück mit einer Klemmvorrichtung am Werktisch (Abb. A).
Lösen Sie die Muttern gegen den Uhrzeigersinn vom Winkelschleifer (Abb. B).
□ Bringen Sie das Produkt am Winkel-schleifer an, indem Sie es im Uhrzei-gersinn mithilfe eines Schraubenschlussels festdrehen. Zie-hen Sie das Produkt immer mit einem Schraubenschlussel fest, damit es sich nicht lost (Abb. C).
Drehen Sie den Winkelschleifer in kreisenden Bewegungen, um zu verhindern, dass das Produkt beim Bohrend des Lochs überhützt. Andernfalls kann das Produkt beschädigt werden (Abb. D).
Schalten Sie nach dem Bohren den Winkelschleifer aus, bevor Sieihn

aus dem zuvor gebohrten Loch herausziehen (Abb. E).

Entfernen Sie das Produkt vom Winkel-schleifer, indem Sie es mithilfe eines Schraubenschlüssels gegen den Uhrzeigersinnn drehen (Abb. F).
Sollte sich nach dem Bohren Schmutz am Produkt befinden, entfernen Sie diesen, z. B. mithilfe eines Stiftes oder der Spitze eines Schraubendrethers (Abb. G).

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgeldenten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Verpackungs-Symbolen folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

ATServiceÖsterreich

Tel.:[phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.:[phone]

E-Mail: [e-mail]

List of pictograms used... Page 17

Introduction Page 18

Werkdiepte: ca. 35 mm

Diameter Snijsnelheid
18 mm 12,5 m/s
22 mm 15,3 m/s
27 mm 18,8 m/s
30 mm 20,9 m/s
35 mm 24,4 m/s
45 mm 31,3 m/s
53 mm 37,0 m/s
68 mm 47,4 m/s

E-Mail: [e-mail]

BE ServiceBelgië

Tel.:[phone]

Tel.: [phone] (Luxemburg)

E-Mail: [e-mail]
