| Tipo di prodotto | Set di corone diamantate per foratura |
| Marca | Parkside |
| Modello | PDBK 3 A1 |
| Utilizzo | Foratura a secco di porcellana, granito, marmo, gres porcellanato, piastrelle e materiali simili |
| Diametri disponibili | HG08259A : 30 mm, 68 mm ; HG08259B : 18 mm, 22 mm, 27 mm, 35 mm ; HG08259C : 45 mm, 53 mm |
| Velocità nominale massima | 13300 giri/min |
| Profondità di lavoro | Circa 35 mm |
| Materiali compatibili | Porcellana, granito, marmo, gres porcellanato, piastrelle |
| Montaggio | Si fissa su una smerigliatrice angolare con attacco M14 utilizzando una chiave di serraggio |
| Sicurezza | Indossare protezioni acustiche, guanti, occhiali, mascherina antipolvere; leggere il manuale di istruzioni della smerigliatrice |
| Contenuto della confezione | Secondo la variante: 2 o 4 corone diamantate per foratura |
| Manutenzione | Pulire lo sporco dopo la foratura con una matita o un cacciavite |
| Garanzia | Garanzia legale di conformità (2 anni) e garanzia per vizi occulti |
| Ricambi | Disponibili per tutta la durata della garanzia |
| Assistenza post-vendita Francia | Tel.: 0800904879, Email: owim@lidl.fr |
| Assistenza post-vendita Belgio | Tel.: 080071011, Email: owim@lidl.be |
| Smaltimento | Imballaggio riciclabile; prodotto da conferire in discarica |
Domande frequenti - PDBK 3 A1 PARKSIDE
Domande degli utenti su PDBK 3 A1 PARKSIDE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale PDBK 3 A1 - PARKSIDE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PDBK 3 A1 del marchio PARKSIDE.
MANUALE UTENTE PDBK 3 A1 PARKSIDE
Istruzioni di montaggio, d'uso e di sicurezza
51
DIAMANTNEVRTALNE KRONE

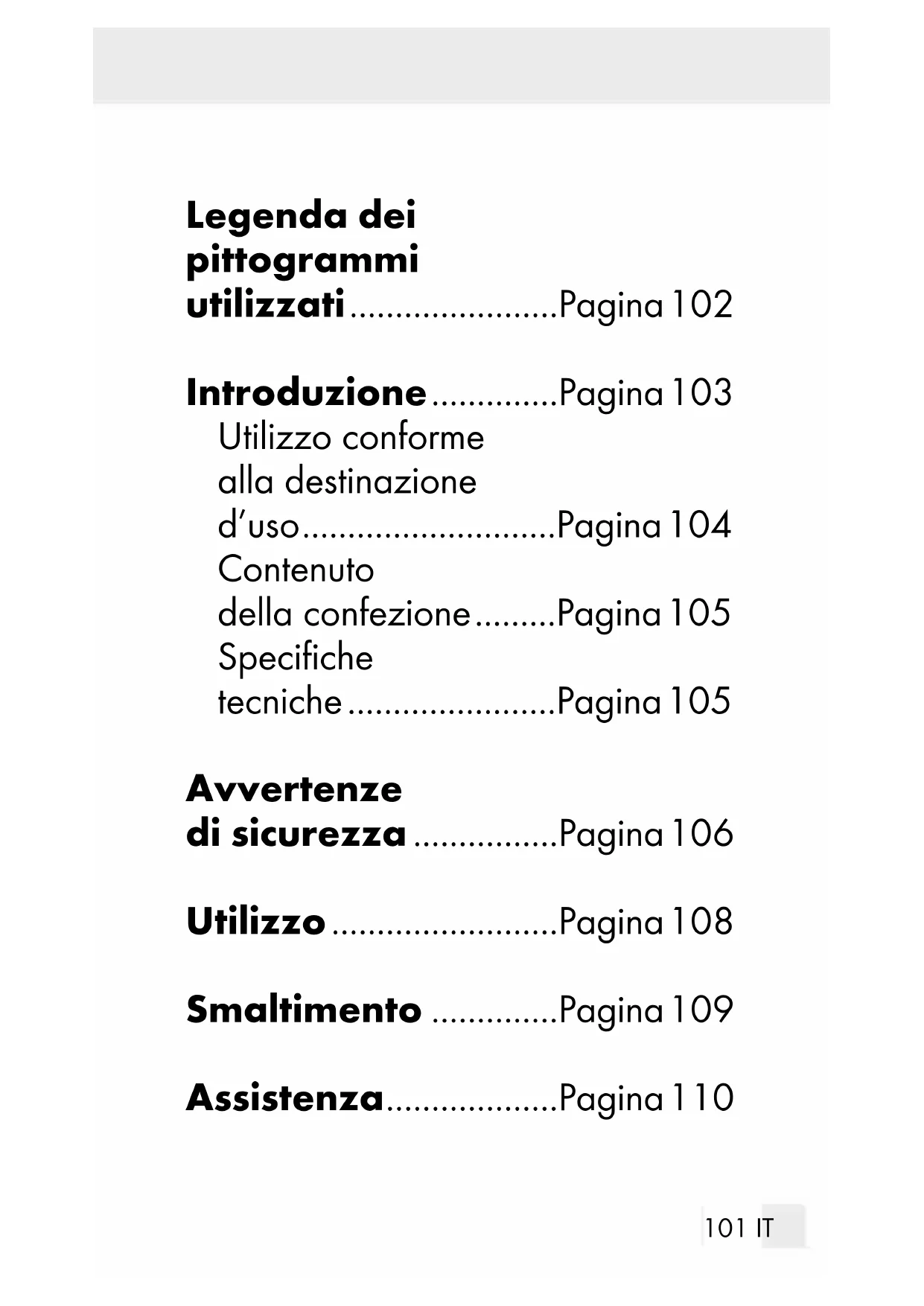

IT Istruzioni di montaggio, d'uso e di sicurezza
utilizzati......Pagina 102
Introduzione......Pagina 103
Utilizzo conforme
alla destinazione
d'uso.......Pagina 104
Contenuo
della confezione.......Pagina 105
Specifiche
tecniche.......Pagina 105
Avvertenze
di sicurezza......Pagina 106
Utilizzo......Pagina 108
Assistenza......Pagina 110
| Legenda dei pittogrammi utilizzati | |
| Leggere il manuale di istruzioni per l'uso! | |
| Indossare una protezione per l'u-dito! | |
| Indossare guanti protettivi. | |
| Indossare occhiali protettivi. | |
| Indossare una mascherina per la polvere. | |
| Da utilizzato con una smerigliatrice angolare. | |
| Legenda dei Pittogrammi utilizzati | |
| Leggere le istru- zioni per l'uso della smeriglia- trice angolare! | |
| Avvertenze di si- curezza Istruzioni per l'uso | |
Frese a tazza diamantate
- Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Conesso avete optato per un pro
dotto di qualità. Familiarizzare con il prodotto prima di metterlo in funzione per la primaolta. A tale scopo, leggere attentamente le seguenti istruzioni d'uso e le avvertenze di sicurezza. Utilizzato il prodotto solo come descripto e per i campi
di applicazione indicati. Conservare queste istruzioni in un luogo sicuro. Consegnare tutte la documentazione in caso di cessione del prodotto a terzi.
Utilizzo conforme alla destinazione d'uso
Il prodotto è destinato all'uso con comuni smerigliatrici angolari con presa M14 per la foratura a secco (HG08259A/ HG08259B: foratura a secco di porcellana, granito, marmo, mattoni e tutti i materiali simili, HG08259C: foratura a secco di gres porcellanato, granito, marmo e materiali simili). Questo prodotto è destinato esclusivamente a un uso domestico privato e non a un uso commerciale.
Marmo /
gres porcellanato
Contenegro della confezione
2 corone per carotatura diamantate (30 mm/68 mm) (HG08259A)
4 corone per carotatura diamantate (18 mm/22 mm/27 mm/35 mm) (HG08259B)
2 corone per carotatura diamantate (45 mm/53 mm) (HG08259C)
Specifiche tecniche
Diametro: 30 ~mm / 68 ~mm
(HG08259A),
18 mm/22 mm/
27 mm/35 mm
(HG08259B),
45 ~mm / 53 ~mm
(HG08259C)
Max. velocità
nominate: 13300 giri/min.
Profondità di
lavorazione: ca. 35 mm
| Diametro Velocità di taglio | |
| 18 mm 12,5 m/s | |
| 22 mm 15,3 m/s | |
| 27 mm 18,8 m/s | |
| 30 mm 20,9 m/s | |
| 35 mm 24,4 m/s | |
| 45 mm 31,3 m/s | |
| 53 mm 37,0 m/s | |
| 68 mm 47,4 m/s | |
Avvertenze di sicurezza
ATTENZIONE!
PERICOLO DI MORTE E DI INCIDENTE PER
NEONATI E BABBINI! Non la-sciare mai i bambini privi di sorve-gianza con il materiale di imballaggio. Il materiale di imballaggio potrebbe
provocarne il soffocamento. I bambini sottovalutano spesso i pericoli.
Tenere sempre il prodotto lontano alla portata dei bambini. Questo prodotto non è un giocattolo: tenere fuori alla portata dei bambini. I bambini non sono in grado di riconoscere i pericoli derivanti dall'uso del prodotto.
Tenere l'area di lavoro pulita e ben illuminata. Una postazione di lavoro disordinata e scarsamente illuminata cui provocare incidenti.
Durante l'uso con il prodotto muovere la smerigliatrice angolare praticando movimenti circolari, in modo da impedire che il prodotto si surriscaldi (Fig. D1).
- Durante l'uso tenere sempre saldamente la smerigliatrice angolare con due maniosi da assicurare la stabilità durante la foratura (Fig. D2).
Assicurarsi che la smerigliatrice angolare possa essere utilizzata con una punta diamantata.
Utilizzo
Fissare il materiale da forare/il pezzo da lavoraretramite un dispositivo di bloccaggio al banco da lavoro (Fig. A).
Allentare i dadi alla smerigliatrice angolare ruotandoli in senso antio-rario (Fig. B).
Posizione are il prodotto nella smerigliatrice angolare avvitandolo in senso orario con l'aiuto di una chiave inglese. Fissare sempre il prodotto con una chiave inglese in modo che non si allenti (Fig. C).
Muovere la smerigliatrice angolare praticando movimenti circolari in modo da impedire che il prodotto si surriscaldi durante la foratura. In caso contrario il prodotto potrebber danneggiarsi (Fig. D).
Dopo la foratura spegnere la smeri-gliatrice manuale prima di estrarla dal foro effettuato (Fig. E).
Rimuovere il prodotto alla smerigliatrice angolare svitandolo in senso antiorario con l'aiuto di una chiave inglese (Fig. F).
Se dopo la foratura c'é sporcizia sul prodotto, rimuoverla ad esempio con un puntale o la punta di un cacciavite (Fig. G).
Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il ricicchio.
E' possibile informarsi circa le possibilità di smaltimento del prodotto usato pressol'amministrazione comunale o città.
Il prodotto e il materiale da imballaggio sono riciclabili, soggetti a responsabilità
estesa del produttore. Smaltire separatamente per un ottimale trattamento dei rifiuti, seguendo i symboli illustrati sulla confezione. Il logo Triman è valido solamente per la Francia.
Assistenza
Assistenzaltalia
Tel.: 800790789
E-Mail: owim@lidl.it
Bevezetó Oldal 113
Rendeltetésszerú
Versione delle informazioni · Informazione
alasa · Stanje informacij: 06/2022
Ident.-No.: HG08259A/B/C062022-8
