PDBK 3 A1 - Boremaskine PARKSIDE - Gratis brugsanvisning og manual

Produkttype	Sæt med diamantboringskroner
Mærke	Parkside
Model	PDBK 3 A1
Anvendelse	Tørboring af porcelæn, granit, marmor, porcelænsfliser, fliser og lignende materialer
Tilgængelige diametre	HG08259A: 30 mm, 68 mm; HG08259B: 18 mm, 22 mm, 27 mm, 35 mm; HG08259C: 45 mm, 53 mm
Maksimal nominel hastighed	13300 o/min
Arbejdsdybde	Ca. 35 mm
Kompatible materialer	Porcelæn, granit, marmor, porcelænsfliser, fliser
Montering	Fastgøres på en vinkelsliber med M14-modtagelse ved hjælp af en spændenøgle
Sikkerhed	Brug høreværn, handsker, sikkerhedsbriller, støvmaske; læs brugsanvisningen til vinkelsliberen
Leveringsomfang	Afhængig af variant: 2 eller 4 diamantboringskroner
Vedligeholdelse	Rens snavs efter boring med en blyant eller skruetrækker
Garanti	Lovpligtig overensstemmelsesgaranti (2 år) og garanti for skjulte fejl
Reservedele	Tilgængelige i garantiperioden
Kundeservice Frankrig	Tlf.: 0800904879, E-mail: [e-mail]
Kundeservice Belgien	Tlf.: 080071011, E-mail: [e-mail]
Bortskaffelse	Emballage genanvendeligt; produktet skal afleveres på genbrugsstationen

Ofte stillede spørgsmål - PDBK 3 A1 PARKSIDE

Hvordan installerer jeg diamantboringskronen på vinkelsliberen?

Løsn møtrikkerne på vinkelsliberen mod urets retning. Skru kronen fast i urets retning med en spændenøgle. Sørg for, at den er fastgjort for at undgå løsrivelse.

Hvilke materialer kan jeg bore med denne diamantboringskrone?

Den er designet til tørboring af porcelæn, granit, marmor, porcelænsfliser, fliser og andre lignende materialer.

Hvad er den maksimale anbefalede hastighed?

Den maksimale nominelle hastighed er 13.300 o/min. Overskrid ikke denne hastighed for at undgå beskadigelse af produktet.

Hvad er den maksimale boredybde?

Arbejdsdybden er ca. 35 mm.

Hvordan undgår jeg overophedning af kronen under boring?

Drej vinkelsliberen i cirkulære bevægelser under boring. Dette fordeler varmen og forhindrer overophedning.

Hvilket beskyttelsesudstyr skal jeg bruge under brug?

Brug høreværn, beskyttelseshandsker, sikkerhedsbriller og støvmaske. Læs også brugsanvisningen til vinkelsliberen.

Hvordan rengør jeg kronen efter brug?

Efter boring fjernes snavs med en blyant eller spidsen af en skruetrækker.

Kan jeg bruge denne krone med en almindelig boremaskine?

Nej, dette produkt er kun designet til brug med en vinkelsliber med M14-modtagelse. Brug den ikke på en boremaskine.

Hvor lang er garantiperioden?

Den lovpligtige overensstemmelsesgaranti er 2 år fra levering. Garantien for skjulte fejl løber også i 2 år efter opdagelse af fejlen.

Hvordan kontakter jeg kundeservice?

I Frankrig ring på 0800904879 eller send en e-mail til [e-mail]. I Belgien ring på 080071011 (Luxembourg: 80023970) eller e-mail [e-mail].

BRUGSANVISNING PDBK 3 A1 PARKSIDE

Monterings-, betjenings- og sikkerhedshenvisninger

HU

GYÉMÁNTMAGFÜRÖK

DK Monterings-,betjenings- og sikkerhedshenvisninger Side 91

Sikkerhedsanvisninger. Side 96

Anvendelse. 98

Bortskaffelse......Side 99

Service Side 100

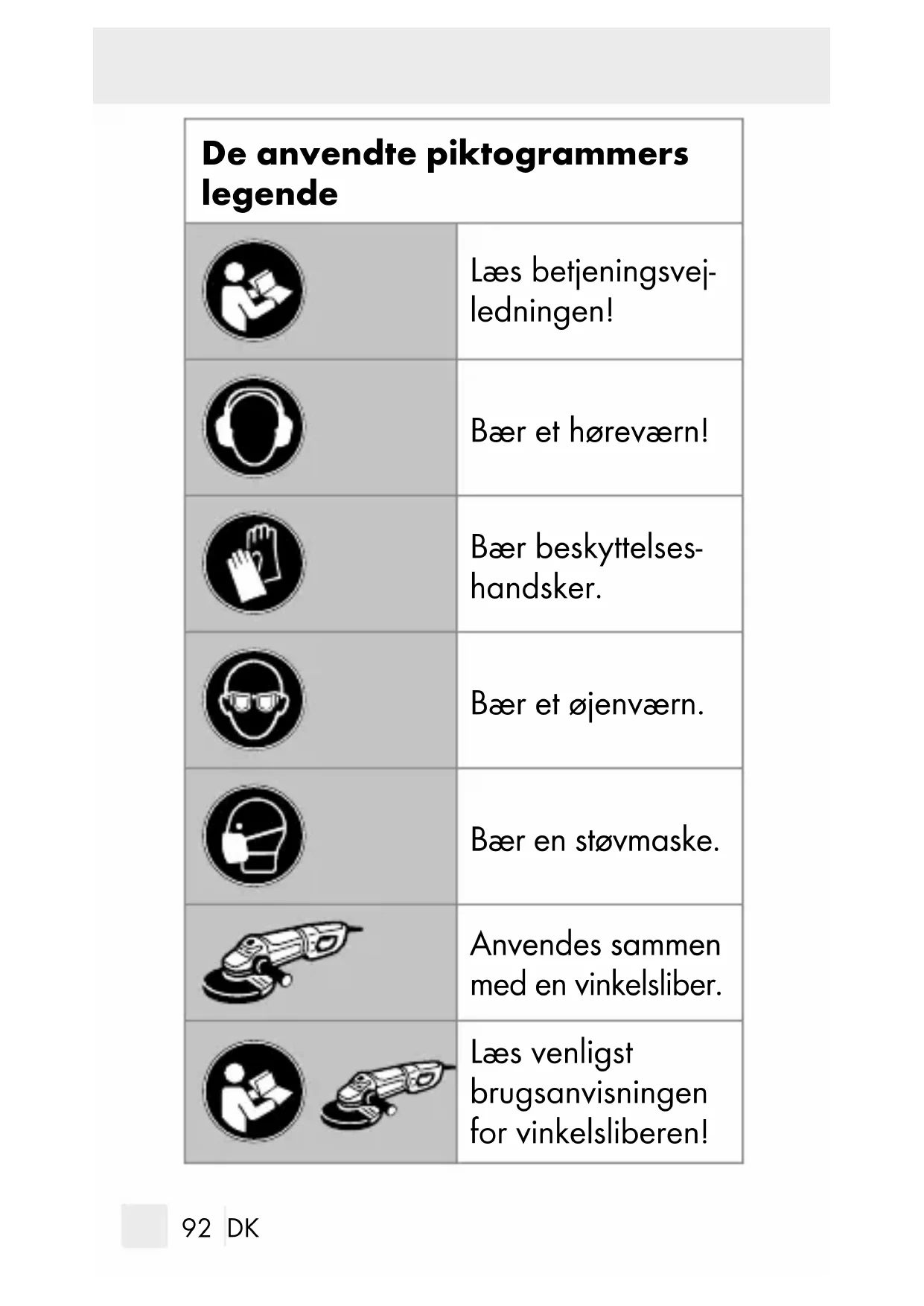

De anvende piktogrammers legende
	Laes betjeningsvej- ledningen!
	Bær et høreværn!
	Bær beskyttelsens- handsker.
	Bær et øjenværn.
	Bær en støvmaske.
	Anvendesammen med en vinkelsiber.
	Laes venligst brugsanvisningen for vinkelsiberen!

De anvendte piktogrammers legende

Sikkerhedsanvisninger
Handlingsanvisninger

Diamant-borekrone

- Indledning

Hjerteligt tillykke med kobet af deres nye produkt. Du har besluttet dig for et produit af

høj kvalitet. Gør Dem fortrolig med apparentet inden对不起化进程. Laes derfor den afterfolgende brugsvejledning og sikkerhedsanvisningerne omhyggeligt. Brug kun produkt som beskrevet og kun til de angivne anvendelsesområder. Opbevarijke vejlledning på et sikkert sted. Hvis De giver produkt videre til andre, skal alle dokumenter fölgge med.

Produktet er konciperet til brug sammen med gängse vinkelslibere med M14-spindel til törboring (HG08259A/HG08259B: til törboring af porcelain, granit, marmor, tegl og alle lignende materialer, HG08259C: til törboring af stentj, granit, marmor og lignende materialer). Dette produit er kun beregnet til anvendelse i private husholdninger og/DDke til erfhervsmaessig brug.

Marmor /

Stentj

Leverede del

2diamantborekroner

(30 mm/68 mm) (HG08259A)

4diamantborekroner

Arbejdsdybde: ca. 35 mm

Diameter Skærehastighed
18 mm 12,5 m/s
22 mm 15,3 m/s
27 mm 18,8 m/s
30 mm 20,9 m/s
35 mm 24,4 m/s
45 mm 31,3 m/s
53 mm 37,0 m/s
68 mm 47,4 m/s

Sikkerhedsanvisninger

LIVADVARSEL!

OG ULYKKESFARE FOR SMÄBØRN OG

BØRN! Lad aldrig boːrn ære.uden opsyn med emballagematerialet. Der er fare for kvælning gennem

emballagematerialiet. Børn undervurderer ofte farene.

Hold altid børn på afstand af produits. Dette produit er/DDlegetog ma/DDke komme i hænderne på børn. Børn kan/DDke erkende defarer, som opstär ved brug af produits.
Hold dit arbejdsområde rent og sorg for, at det er godt oplyst. Uorden og uoplyste arbejdsområder kan føre til ulykker.
Bevæg vinkelsliberen i cirkler for at forbindre, atproduktet overophedes under anvendelsen sammen med produit (afbildning D1).
Hold hele tiden fast i vinkelsliberen med begge hænder for at sikre en stabil boring under anvendelsen (af-bildning D2).
Forsikr dig om, at vinkelsliberen kan benyttes sammen med en diamantborekrone.

Anvendelse

Spænd materialet/emnet, som skal bores, fast til arbejdsbordet ved brug af en klemmeanordning (af-bildning A).

Løsn møtrikkerne fra vinkelsliberen ved at dreje mod uret (afbildning B).
Anbring Produktet på vinkelsliberen og skru det fast ved at dreje det med uret ved brug af en skruenøgle. Spænd altid Produktet fast med en skruenøgle, sö det ikke løsner sig (afbildning C).
Bevæg vinkelsliberen i cirkler for at forhindre, atproduktet overophedes, nrhullet bores. I modsat fald kanproduktet beskadiges (afbildning D).
Efter boringen skal du slukke vinkelsliberen, for du trakker den ud af det netop borede hul (afbildning E).
Fjern produitet fra vinkelsliberen ved at dreje det mod uret ved brug af en skruenøgle (afbildning F).

Skulle der befinde sig snavs på produktet after boringen, skal du fjerne dette, f.eks. ved brug af en stift aller spidsen af en skruetraekker (afbildning G).

Bortskaffelse

Indpakningen bestär af miljøvenlige materialer, som De kan bortskaffe over delokale genbrugssteder.

De fär oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.

Produktet og emballagematerialerne kan genanvendes under udvidet producentansvar. For bedre affaldsbehandling skaldet bortskaffes separat, after de illustrterede

symboler på emballagen. Triman-logoet gælder kun for Frankrig.

Service

DK Service Danmark Tel.: [phone] E-Mail: [e-mail]
