PDBK 3 A1 - Perceuse PARKSIDE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PDBK 3 A1 PARKSIDE au format PDF.
| Type de produit | Ensemble de couronnes de forage diamant |
| Marque | Parkside |
| Modèle | PDBK 3 A1 |
| Utilisation | Perçage à sec de porcelaine, granit, marbre, grès cérame, tuiles et matériaux similaires |
| Diamètres disponibles | HG08259A : 30 mm, 68 mm ; HG08259B : 18 mm, 22 mm, 27 mm, 35 mm ; HG08259C : 45 mm, 53 mm |
| Vitesse nominale maximale | 13300 tr/min |
| Profondeur de travail | Environ 35 mm |
| Matériaux compatibles | Porcelaine, granit, marbre, grès cérame, tuiles |
| Montage | Se fixe sur une meuleuse d'angle avec réception M14 à l'aide d'une clé de serrage |
| Sécurité | Porter protection auditive, gants, lunettes, masque antipoussières ; lire le mode d'emploi de la meuleuse |
| Contenu de la livraison | Selon variante : 2 ou 4 couronnes de forage diamant |
| Entretien | Nettoyer les saletés après perçage avec un crayon ou tournevis |
| Garantie | Garantie légale de conformité (2 ans) et garantie des vices cachés |
| Pièces détachées | Disponibles pendant la durée de la garantie |
| Service après-vente France | Tél. : 0800904879, Email : owim@lidl.fr |
| Service après-vente Belgique | Tél. : 080071011, Email : owim@lidl.be |
| Mise au rebut | Emballage recyclable ; produit à déposer en déchetterie |
FOIRE AUX QUESTIONS - PDBK 3 A1 PARKSIDE
Questions des utilisateurs sur PDBK 3 A1 PARKSIDE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice PDBK 3 A1 - PARKSIDE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PDBK 3 A1 de la marque PARKSIDE.
MODE D'EMPLOI PDBK 3 A1 PARKSIDE
Instructions de montage, d'utilisation et consignes de sécurité
PL
DIAMENTOWEIERTŁA KORONKOWE
FR/BE Instructions de montage, d'utilisation et consignes de sécurité Page 26
la livraison......Page 30
Caracteristiques
techniques...... Page 30
Consignes
de sécurité......Page 31
Utilisation......Page 33
Mise au rebut......Page 34
Garantie Page 35
Service

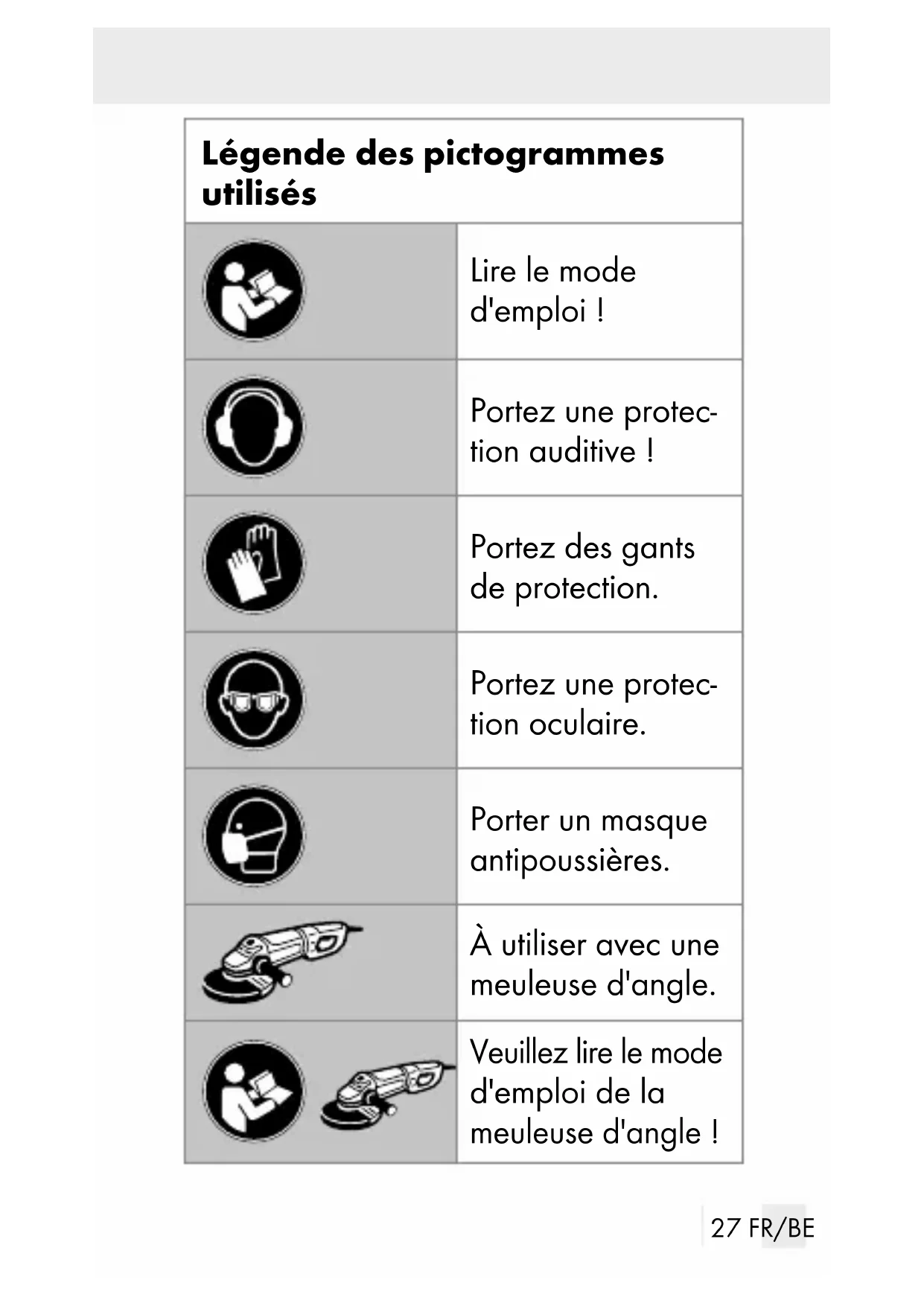

| Légende des pictogrammes utilisés | |
| Lire le mode d'emploi ! | |
| Portez une protection auditive ! | |
| Portez des gants de protection. | |
| Portez une protection oculaire. | |
| Porter un masque antipoussières. | |
| À utiliser avec une meuleuse d'angle. | |
| Veuillez dire le mode d'emploi de la meuleuse d'angle ! | |
Légende des pictogrammes utilisés
Instructions de sécurité
Instructions de manipulation
Trépans diamant
Introduction
Nos you felicitons pour I'achat de votre nouveau produit. Vous avez opté pour un
produit de grande qualité. Avant la première mise en service, vousdezvezvous familiariser avec toutes les fonctions du produit. Veuillez lore attentivement le mode d'emploi ci-dessous et les consignes de sécurité.N'utilisez le produit que pour I'usage decrit et les domains d'application cités. Conserver ces instructions dans un lieu sur. Si vous donnez
le produit à des tiers, remettez-leur également la totalité des documents.
Utilisation conforme
Le produit est conçu pour être utilisé avec des meuleuses d'angle courantes équi-pées d'une réception M14 pour perçage à sec (HG08259A/HG08259B : pour le perçage à sec de la porcelaine, du granite, du marbre, des tuiles et autres matériaux similaires, HG08259C : pour le perçage à sec du grès cérame, du granite, du marbre et autres matériaux similaires). Ce produit est prévu pour une utilisation dans des foyers privés et ne convient pas à un usage commercial.
Marbre /
ite /
Grés cérame
- Contenu de la livraison
2 couronnes de forage diamant (30mm/68mm) (HG08259A)
4 couronnes de forage diamant (18 mm/22 mm/27 mm/35 mm) (HG08259B)
2 couronnes de forage diamant (45 mm/53 mm) (HG08259C)
Caractéristiques techniques
Diamètres : 30 mm/68 mm
(HG08259A),
18 mm/22 mm/
27 mm/35 mm
(HG08259B),
45 ~mm / 53 ~mm
(HG08259C)
Vitesse nominale max.: 13300 tr/min
Profondeur de travail : env. 35 mm
| Diamètre Vitesse de coupe | |
| 18 mm 12,5 | m/s |
| 22 mm 15,3 | m/s |
| 27 mm 18,8 | m/s |
| 30 mm 20,9 | m/s |
| 35 mm 24,4 | m/s |
| 45 mm 31,3 | m/s |
| 53 mm 37,0 | m/s |
| 68 mm 47,4 | m/s |
Consignes de sécurité
A AVENTISSEMENT! DANGER DE MORT ET RISQUE D'ACCIDENT
POUR LES ENFANTS EN BAS ÂGE ET LES ENFANTS! Ne faissez jamais les enfants manipuler sans surveillance les matériaux d'emballage. Il existe un risque d'étouffement avec
les matériaux d'emballage. Les enfants sous-estiment souvent les dangers.
Toujours tenir les enfants à l'écart du produit. Ce produit n'est pas un jouet, il doit être tenu hors de portée des enfants. Les enfants ne sont pas conscienceurs des dangers liés à la manipulation du produit.
- Maintenez votre espace de travail propre et bien éclairé. Le désordre et un éclairage insuffisant peuvent entrainer des accidents.
Lors de l'utilisation avec le produit, tournez la meuleuse d'angle en effetuant des mouvements circulaires afin d'éviter une surchauffe du produit (Fig. D1).
Lors de l'utilisation, tenez toujours la meuleuse d'angle à deux mains afin d'assurer une stabilité lors du perçage (Fig. D2).
Assurez-vous que la meuleuse d'angle peut etre utiliser avec un trépan diamant.
- Utilisation
Sécurisez le matériel à percer/la piece à usiner au moyen d'un dispositif de serrage sur l'établi (Fig. A).
Desserrez les écrous de la meuleuse d'angle en tournant dans le sens anti-horaire (Fig B).
Placez le produit sur la meuleuse d'angle en le vissant fermement dans le sens horaire au moyen d'une clé de serrage. Fixez toujours fermement le produit à l'aide d'une clé de serrage afin qu'il ne se détache pas (Fig. C).
Tournez la meuleuse d'angle en effetuant des mouvements circulaires afin d'éviter une surchauffe du produit lors du perçage du trou. Dans le cas contraire, le produit pourrait être endommagé (Fig. D).
□Après le perçage, éteignez la meuleuse d'angle avant de la retirer du trou perché au préalable (Fig. E).
Retirez le produit de la meuleuse d'angle en le devissant dans le sens anti horaire au moyen d'une clé deserrage (Fig. F).
Si de la saleté se trouve sur le produit après le perçage, éliminez-la, par exemple avec un crayon ou la pointe d'un tournevis (Fig. G).
- Mise au rebut
L'emballage se compose de matières recyclables pouvant etre mises au rebut dans les déchetteries locales.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usages.
Le produit et les matériaux d'emballagesont recyclables et soumis à la
responsabilité élargie du fabricant. Mettez-les au rebut séparément, en suivant les symboles d'emballage illustrés, pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.
Garantie
Article L217-16 du Code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a eté consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'imbolisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-4 du Code de la consommation
Le vendeur livre un bien conforme au contrat et répond des définuts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité resultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation
Le bien est conforme au contrat :
1° S'il est propre à l'utilisation habituellement attendu d'un bien semble et, le cas échéant :
-
s'il correspond à la description donnée par le vendeur et posseder les qualités que celui-ci aprésentées à l'acheteur sous forme d'échantillon ou de modèle ;
-
s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2^ Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherche par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L217-12 du Code de la consommation
L'action résultat du début de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des defaults cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destiné, ou qui diminuents tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 1er alinéa du Code civil
L'action résultat des vices rédhibitoires doit être intentée par l'acquéréur dans un délate de deux ans à compter de la découverte du vice.
Les pieces détachées indispensablees à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
Service après-vente
FR Service après-vente France
Tel.:0800904879
E-Mail: owim@lidl.fr
BE Serviceapres-vente Belgique
Tel.:080071011
Tél.: 80023970 (Luxembourg)
E-Mail: owim@lidl.be
