Vrsta izdelka	Komplet diamantnih vrtalnih kron
Znamka	Parkside
Model	PDBK 3 A1
Uporaba	Suho vrtanje porcelana, granita, marmorja, keramičnega granita, ploščic in podobnih materialov
Razpoložljivi premeri	HG08259A: 30 mm, 68 mm; HG08259B: 18 mm, 22 mm, 27 mm, 35 mm; HG08259C: 45 mm, 53 mm
Najvišja nazivna hitrost	13300 vrt/min
Delovna globina	Približno 35 mm
Združljivi materiali	Porcelan, granit, marmor, keramični granit, ploščice
Montaža	Pritrdi se na kotni brusilnik z M14 prijemom s pomočjo ključa za privijanje
Varnost	Nosite zaščito za sluh, rokavice, očala, masko proti prahu; preberite navodila za uporabo kotnega brusilnika
Vsebina dobave	Glede na različico: 2 ali 4 diamantne vrtalne krone
Vzdrževanje	Po vrtanju očistite umazanijo s svinčnikom ali izvijačem
Garancija	Zakonska garancija za skladnost (2 leti) in garancija za skrite napake
Nadomestni deli	Na voljo v času garancije
Pomoč strankam Francija	Tel.: [phone], E-pošta: [e-mail]
Pomoč strankam Belgija	Tel.: [phone], E-pošta: [e-mail]
Odstranjevanje	Embalaža je reciklabilna; izdelek oddajte v zbirni center

Pogosto zastavljena vprašanja - PDBK 3 A1 PARKSIDE

Kako namestiti diamantni sveder na kotni brusilnik?

Odvijte matice brusilnika v nasprotni smeri urinega kazalca. Sveder trdno privijte v smeri urinega kazalca s pomočjo ključa za privijanje. Prepričajte se, da je dobro pritrjen, da preprečite odpadanje.

Katere materiale lahko vrtam s tem diamantnim svedrom?

Namenjen je suhemu vrtanju porcelana, granita, marmorja, keramičnega granita, ploščic in drugih podobnih materialov.

Kakšna je najvišja priporočljiva hitrost?

Najvišja nazivna hitrost je 13.300 vrt/min. Ne prekoračite te hitrosti, da ne poškodujete izdelka.

Kakšna je največja globina vrtanja?

Delovna globina je približno 35 mm.

Kako preprečiti pregrevanje svedra med vrtanjem?

Med vrtanjem obračajte kotni brusilnik s krožnimi gibi. To omogoča enakomerno porazdelitev toplote in preprečuje pregrevanje.

Kakšno zaščito moram nositi med uporabo?

Nosite zaščito za sluh, zaščitne rokavice, zaščito za oči in masko proti prahu. Preberite tudi navodila za uporabo kotnega brusilnika.

Kako očistiti sveder po uporabi?

Po vrtanju odstranite umazanijo s svinčnikom ali konico izvijača.

Ali lahko ta sveder uporabim z običajnim vrtalnikom?

Ne, ta izdelek je zasnovan izključno za uporabo s kotnim brusilnikom z M14 prijemom. Ne uporabljajte ga na vrtalniku.

Kakšno je trajanje garancije?

Zakonska garancija za skladnost traja 2 leti od prevzema. Garancija za skrite napake prav tako traja 2 leti po odkritju napake.

Kako stopiti v stik s službo za pomoč strankam?

V Franciji pokličite 0800904879 ali pošljite e-pošto na [e-mail]. V Belgiji pokličite 080071011 (Luksemburg: 80023970) ali e-pošto na [e-mail].

NAVODILA ZA UPORABO PDBK 3 A1 PARKSIDE

Navodila za montažo, uporabo in varnostna navodila

Tehnični podatki......... Stran 133

Varnostni

napotki Stran 134

Uporaba. Stran 136

Odstranjevanie.....Stran 137

Servis Stran 138

Garancijski list ......... Stran 139

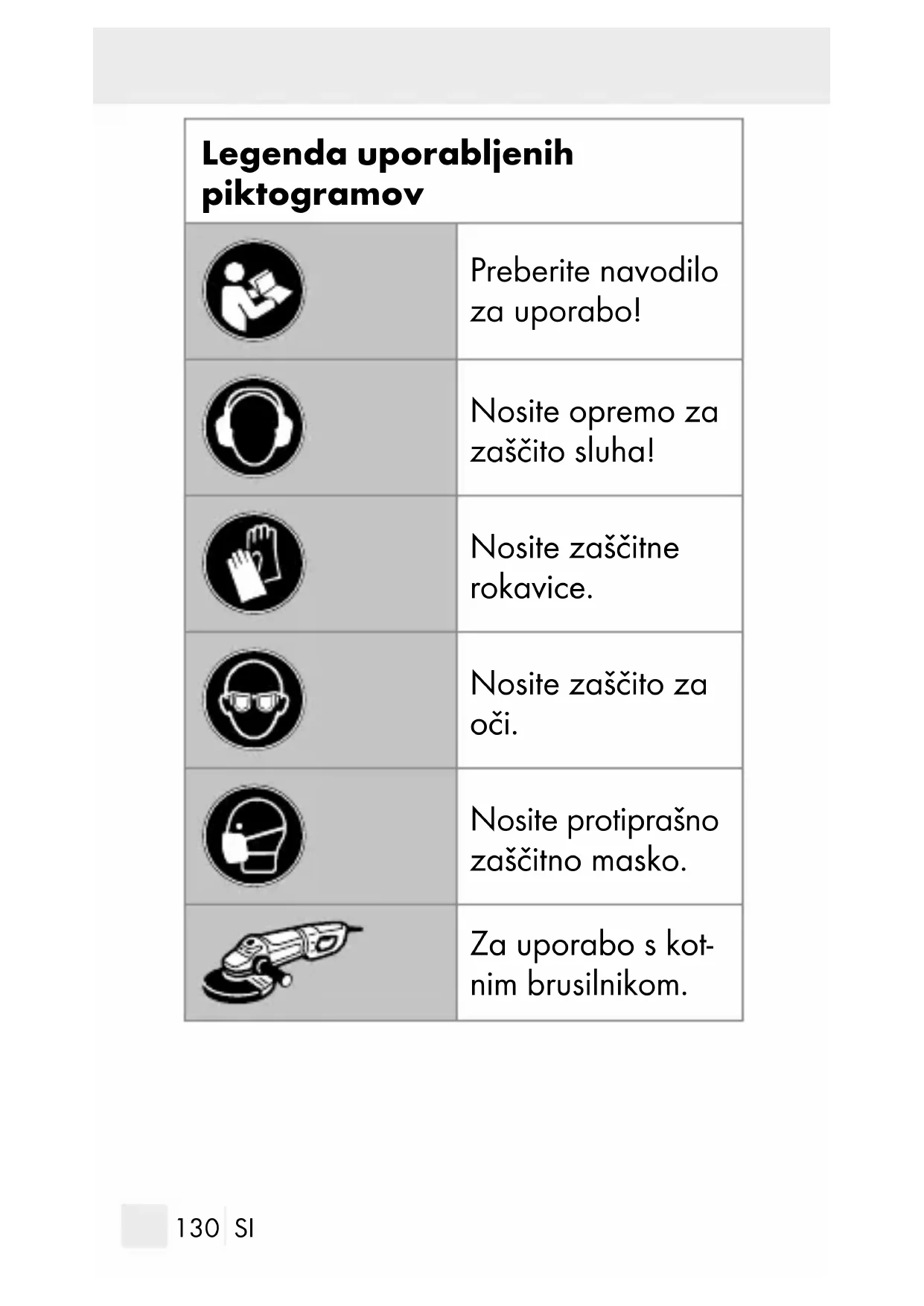

Legenda uporabljenih piktogramov
	Preberite navodilo za uporabo!
	Nosite opremo za zaščito sluha!
	Nosite zaščitne rokavice.
	Nosite zaščito za oči.
	Nosite protiprašno zaščitno masko.
	Za uporabo s kot- nim brusilnikom.
	Preberite navodila za uporabo kotnega brusilnika!
	Varnostni napokit Navodila za upravljanje

Diamantne vrtalne krone

Uvod

Iskrene Čestitke ob nakupu va-sega novega izdelka. Odlocili ste se za kakovosten izdelek.

Pred prvo uporabo seseznanite z izdelkom. V ta namen pozorno preberite naslednja navodila za uporabo in varnostne napotke. Izdelek uporablajte samo tako, kot je opisano in samo za navedena področja uporabe. To navodilo hranite na varnem

mestu. V primeru izročitve izdelka tretjim, jim predajte tudi vso dokumentacijo.

Predvidena uporaba

Izdelek je zasnovan za uporabo z običajnimi kotnimi brusilniki z vpenjalno glavo M14 za suho vrtanje (HG08259A/ HG08259B: za suho vrtanje porcelana, granita, marmorja, opek in vseh podobnih materialov, HG08259C: za suho vrtanje keramičnih plošćic, granita, marmorja in podobnih materialov). Ta izdelek je predviden samo za uporabo v zasebnih gośpodinjadstvih in ne za profesjionalno uporabo.

marmor /

keramie ne plošice

Obseg dobave

2 diamantni vrtalni kroni (30mm/68mm) (HG08259A)

4 diamantne vrtalne krone (18 mm/22 mm/27 mm/35 mm) (HG08259B)

2 diamantni vrtalni kroni (45 mm/53 mm) (HG08259C)

- Tehnični podatki

Premer: 30 ~mm / 68 ~mm

(HG08259A), 18 ~mm / 22 ~mm/ 27 ~mm / 35 ~mm (HG08259B), 45 ~mm / 53 ~mm (HG08259C)

Maks. nazivno stevilo vrtljajev: 13300 v./min. Delovna globina: prbl. 35 mm

Premer Hitrost	rezanja
18 mm 12,5 m/s
22 mm 15,3 m/s
27 mm 18,8 m/s
30 mm 20,9 m/s
35 mm 24,4 m/s
45 mm 31,3 m/s
53 mm 37,0 m/s
68 mm 47,4 m/s

Varnostni napotki

OPOZORILO!

SMRTNA NEVARNOST IN NEVAR

NOST NESREC ZA MALČKE IN

OTROKE! Otrok z embalažnim materialom nikoli ne pušćaje brez nadzora. Obstaja nevarnost zadušitve z embalažnim materialom.

Otroci pogosto podcenjujejo nevar-nosti.

Otrokom nikoli ne dovolite zadrzejvanja v blizini izdelka. Izdelek ni igrača in ne sodi v otroške roke. Otroci niso zmožni prepoznati nevarnosti, ki nastanejo pri rokovanje u z izdelkom.
Delovno območje naj bo vedno Čisto in dobro osvetljeno. Nered in neosvetljena delovna območja so lahko vzrok za nezgode.
Med uporabo izdelka premikajte kotni brusilnik s kroznimi gibi, da boste prepreci ili pregrevanje izdelka (slika D1).
Pri uporabi vedno trdno držite kotni brusilnik z obema rokama, da boste zagotovili stabilnost med vrtanjem (slika D2).
Prepričajte se, da se lahko kotna rešetka uporablja z diamantnim svedrom.

Uporaba

Material/obdelovanec pritrdite na delovni pult z vpenjalno napravo (slika A).
Odvijte matice v nasprotni smeri urnega kazalca s kotnega brusilnika (slika B).
Namestite izdelek na kotni brusilnik, takodate ga privijete v smeri urnega kazalca s pomoćjo vijačnega ključa. Izdelek vedno zategnite z vijačnim ključem, da se ne bo odvil (slika C).
Kotni brusilnik premikajte s kroznimi gibi, da boste prepreci, da bi se izdelek med vrtanjem luknje pregrel. V nasprotnem primeru se lahko izdelek poškoduje (slika D).
Po vrtanju izklopite kotni brusilnik,
preden ga izvlečete iz predhodno
izvrtane luknje (slika E).
Odstranite izdelek s kotnega brusil-nika, takodate ga s pomocjo

vijačega ključa zavrtite v nasprotni smeri urnega kazalca (slika F).

Ce je po vrtanju na izdelku umazanija, jo odstranite, npr. s pomocjo pisala ali konice izvijača (slika G).

Odstranjevanie

Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih oppadkov.

O možnostih odstranjevanja odstuže-nega izdelka se lahko pozanimate prisvoji občinski ali mestni upravi.

Izdelek in materiale embalaže je mogoče reciklirati, Če proizvajalec nosi razširjeno odgovornost. Za lažjo obdelavo odpadkov jih odstranite ločeno, po ilustriranih simbolih

na embalazi. Logotip Triman velja samo za Francijo.

Servis

S1 Servis Slovenija

Tel.: 00386 (0) 807060

E-Mail: [e-mail]

1. S tem garancijskim listom OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Nemcija jamcimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bombo ob izpoljenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemliu Republike Slovenije.

3. Garancijski rok za proizvod je 2 leti od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblas-ckenemu servisu oziroma se informirati o nadalinjih postopkih na zgoraj navedeni telefonski stevilk. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblascenemu servisupredložiti garancijski list in račun, kot po-trdilo in dokazilo o nakupu ter dnevu izročitve blaga.

6. V primeru, da proizvod popravlja nepooblasceni servis ali oseba, kupec ne more uveljavljati zahevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastosti stvari same in ne vzroki, ki so zunaj proizvajalceve oziroma prodajalceve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, ce se ni držal priloženih navodil za sestavo in uporabo izdelka ali ce je izdelek kakorkoli spremenjen ali nepravilno vzdhrževan.

8. Jamcimo servis in rezervne dele še 3 leta po preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh locenih dokumentih (garancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model-No.: HG08259A/

HG08259B/HG08259C

Version: 08/2022
