Producttype	Diamantboor-kronenset
Merk	Parkside
Model	PDBK 3 A1
Gebruik	Droog boren van porselein, graniet, marmer, keramisch graniet, tegels en soortgelijke materialen
Beschikbare diameters	HG08259A : 30 mm, 68 mm ; HG08259B : 18 mm, 22 mm, 27 mm, 35 mm ; HG08259C : 45 mm, 53 mm
Maximaal nominaal toerental	13.300 tpm
Werkdiepte	Ongeveer 35 mm
Geschikte materialen	Porselein, graniet, marmer, keramisch graniet, tegels
Montage	Wordt bevestigd op een haakse slijper met M14-opname met behulp van een spansleutel
Veiligheid	Draag gehoorbescherming, handschoenen, veiligheidsbril, stofmasker; lees de gebruiksaanwijzing van de haakse slijper
Leveringsinhoud	Afhankelijk van variant: 2 of 4 diamantboor kronen
Onderhoud	Verwijder vuil na het boren met een potlood of schroevendraaier
Garantie	Wettelijke conformiteitsgarantie (2 jaar) en garantie tegen verborgen gebreken
Reserveonderdelen	Beschikbaar tijdens de garantieperiode
Klantenservice Frankrijk	Tel.: [phone], E-mail: [e-mail]
Klantenservice België	Tel.: [phone], E-mail: [e-mail]
Afvoeren	Verpakking recyclebaar; product naar het milieupark brengen

Veelgestelde vragen - PDBK 3 A1 PARKSIDE

Hoe installeer ik de diamantboor op de haakse slijper?

Draai de moeren van de haakse slijper tegen de klok in los. Schroef de boor stevig met de klok mee vast met behulp van een spansleutel. Zorg ervoor dat hij goed vastzit om losraken te voorkomen.

Welke materialen kan ik boren met deze diamantboor?

Hij is ontworpen voor het droog boren van porselein, graniet, marmer, keramisch graniet, tegels en andere soortgelijke materialen.

Wat is het aanbevolen maximale toerental?

Het maximale nominale toerental is 13.300 tpm. Overschrijd deze snelheid niet om schade aan het product te voorkomen.

Wat is de maximale boordiepte?

De werkdiepte is ongeveer 35 mm.

Hoe voorkom ik oververhitting van de boor tijdens het boren?

Draai de haakse slijper tijdens het boren in cirkelvormige bewegingen. Dit verdeelt de warmte en voorkomt oververhitting.

Welke bescherming moet ik dragen tijdens gebruik?

Draag gehoorbescherming, beschermende handschoenen, oogbescherming en een stofmasker. Lees ook de gebruiksaanwijzing van de haakse slijper.

Hoe reinig ik de boor na gebruik?

Verwijder na het boren vuil met een potlood of de punt van een schroevendraaier.

Kan ik deze boor gebruiken met een gewone boormachine?

Nee, dit product is uitsluitend ontworpen voor gebruik met een haakse slijper met M14-opname. Gebruik het niet op een boormachine.

Wat is de garantieperiode?

De wettelijke conformiteitsgarantie is 2 jaar vanaf de levering. De garantie tegen verborgen gebreken loopt ook 2 jaar na ontdekking van het gebrek.

Hoe neem ik contact op met de klantenservice?

In Frankrijk bel 0800904879 of stuur een e-mail naar [e-mail]. In België bel 080071011 (Luxemburg: 80023970) of e-mail [e-mail].

GEBRUIKSAANWIJZING PDBK 3 A1 PARKSIDE

Montage, bedieningsen veiligheidsinstructies

a

DIAMANTOVÉVRTACI KORUNKY

NL/BEMontage,bedieningsenveiligheidsinstructiesPagina 40

Legenda van de gebruikte pictogrammen.......Pages 41

Inleiding .42

Correct en

doelmatig

gebruik......Pagina 43

Omvang van

de levering.......Pagina 44

Technische

gegevens......Pagina 44

Veiligheids-instructies... .45

Gebruik......Pages 47

Afvoer .48

Service......Pagina 49

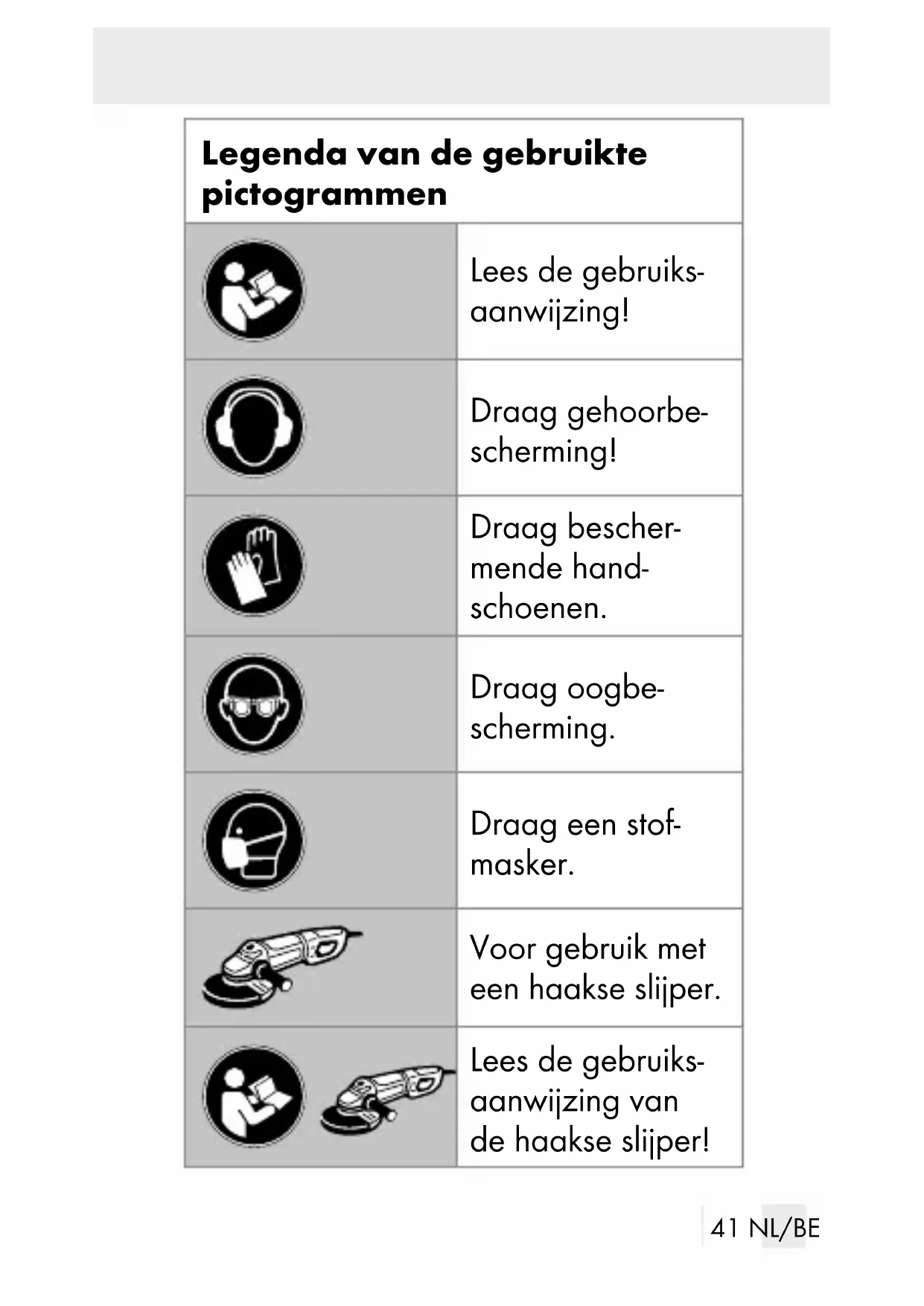

Legenda van de gebruike pictogrammen
	Lees de gebruiks-aanwijzing!
	Draag gezoorbescherming!
	Draag bescher-mende hand-schoenen.
	Draag oogbe-scherming.
	Draag een stof-masker.
	Voor gebruik met een haakse slijper.
	Lees de gebruiks-aanwijzing van de haakse slijper!

Legenda van de gebruikte pictogrammen

Veiligheidsinstructies Instructies

Diamant-boorkronen

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebts voor een hoog-

waardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanner u het product doorgeeft aan derden, ook alle documenten mee.

Correct en doelmatig gebruik

Het product is ontworpen voor het gebruik met gangbare haakse slijpers met M14-opname voor het droogboren (HG08259A/HG08259B: voor het droogboren van porselein, graniet, marmer, baksteen en alle soortgelijke materialen, HG08259C: voor het droogboren van steengoed, graniet, marmer en soortgelijke materialen). Dit product is alleen bedoeld voor gebruik in privé-huishoudens en is Niet bedoeld voor commercieel gebruik.

Marmer /

iet /

Steengoed

Omvang van de levering

2diamant-boorkronen

(30 mm/68 mm) (HG08259A)

4diamant-boorkronen

Veiligheidsinstructies

WAARSCHUWING!

LEVENSGEVAAREN

KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat

kinderen nooit zonder toezicht ache ter met het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door het

verpakkingsmaterial. Kinderen onderschatten vaak de gezaren.

Houd kinderen altiijd uit de buurt van het product. Dit product is geen spelgoed, het hoor niet.thuis in kinderhanden.Kinderen zich zich nicht bewust van de gevaren die ontstaan tijdens het gebruik van het product.
Houd uw werkomgeving schoon en goed verlicht. Door wanorde en een onverlichte werkomgeving{kennen ongevallen ontstaan.
Beweeg de haakse slijper tijdens het gebruik met het product in draaiende bewegingen om te voorkomen dat het product te heet worden (afb. D1).
Houd de haakse slijper tijdens het gebruik altijd met beiden handen vast om de stabiliteit tijdens het boren te garanderen (afb. D2).
- Controller of de haakse slijper zich kan worden gezruikt met een diamantboor.

Gebruik

Zet het te boren materiaal/het werkstuk met een klem aan de werkbank vast (afb. A).
Draai de moeren gegen de klok in van de haakse slijper af (afb. B).
Bevestig het product op de haakse slijper door het met de klok mee met een steeksleutel vast te draaien. Zet het product altijd met een steeksleutel vast zodate het Niet los kan gaan (afb. C).
Maak met de haakse slijper draaiende bewegingen om te voorkomen dat het product黄埔ens het boren van het gat te heet worden. Anders kan het product beschadigd raken (afb. D).
Schakel na het boren de haakse slijper uit voordat u hem uit het geboordegat trekt (afb. E).
Haal het product van de haakse slijper af door het met behulp van een steeksleutel gegen de klok in te draaien (afb. F).

Als er na het boren vuil op/in het product zit, verwijder dit dan, bijv. met behulp van een pen of met de punt van een schroevendraaier (afb. G).

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kurz afvoeren.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Het product en de verpakkingsmaterialen zich recyclebaar en vallen onder de uitgebrende fabrikant-verantwoordelijkheid. Voor een betere afvalverwerking dient u het apart weg te gooien volgens de

afgebeelde symbolen op de verpakking. Het Triman-Logo geldt alleen voor Frankrijk.

Service

NLServiceNederland

Tel.:[phone]
