Termék típusa	LED-es állítható szögű utcai lámpa
Márka	V-TAC
Modell	VT55ST
Teljesítmény	50 W
Fényáram	4700 lm
Fényszórási szög	100°
Színvisszaadási index (CRI)	≥80
Bemeneti feszültség	AC 220-240 V, 50/60 Hz
Üzemi hőmérséklet	-20°C-tól +40°C-ig
Élettartam	30 000 óra
Kapcsolási ciklusok	20 000 ciklus
Védettségi fokozat	IP65
Méretek (H x Sz x Ma)	412 x 139 x 92 mm
Nettó tömeg	670 g
Ház anyaga	Alumínium + PC
Szerelési átmérő	60 mm
Szerelési magasság	3-5 m
Maximális vetítési felület	20-30 m²
Állítható szög	180°
Garancia	5 év
Cserefényforrás	Nem (a lámpatest teljes cseréje szükséges élettartam végén)
A megvilágított tárgyak minimális távolsága	1 m
Vezeték színe	Barna (fázis), Kék (nulla), Sárga/Zöld (föld)
Tanúsítványok	RoHS, CE

Gyakran ismételt kérdések - VT55ST V-TAC

Hogyan kell telepíteni a VT55ST utcai lámpát?

Telepítés előtt kapcsolja ki az áramellátást. A telepítést képzett villanyszerelőnek kell elvégeznie. Csatlakoztassa a vezetékeket: barna (fázis), kék (nulla), sárga/zöld (föld). Rögzítse a lámpatestet egy oszlopra (60 mm átmérő) vagy közvetlenül a falra a mellékelt M6 csavarokkal, maximum 10,5 N·m nyomatékra meghúzva. Állítsa be a szöget 180°-ban az igényeknek megfelelően, majd kapcsolja be az áramot a teszteléshez.

Kicserélhetem a VT55ST fényforrását?

Nem, a fényforrás nem cserélhető. Amikor eléri élettartamának végét (kb. 30 000 óra), a teljes lámpatestet ki kell cserélni. Kérjük, lépjen kapcsolatba szakemberrel a régi eltávolítása és az új termék telepítése érdekében.

Mi a termék garanciája?

A garancia a vásárlás dátumától számított 5 év. Csak a gyártási hibákra vonatkozik. A napi használat nem haladhatja meg a 10-12 órát; a 24 órás használat érvényteleníti a garanciát. A helytelen telepítésből vagy rendellenes kopásból eredő károk nem tartoznak a garancia hatálya alá.

Milyen típusú elosztódobozt kell használnom?

Az elosztódoboz IP-védettsége legyen magasabb, mint a lámpatesté (IP65), és legyen felszerelve vezetékrögzítő eszközzel. A belső csatlakozóaljzat meg kell feleljen az EN 60998-2-1 vagy EN 60998-2-2 szabványnak (három kapocs, legalább 250 V és 1,5 mm²). A csatlakozóaljzat nem tartozék, azt Önnek kell beszereznie.

Hogyan kell tisztítani és karbantartani az utcai lámpát?

Tisztítás előtt kapcsolja ki az áramellátást. Használjon puha, száraz ruhát a felület letörléséhez. Ne használjon súrolószereket vagy oldószereket. Rendszeresen ellenőrizze, hogy a csavarok és a csatlakozások megfelelően meg vannak-e húzva. Ha a védőburkolat megrepedt, azonnal cserélje ki.

A VT55ST kompatibilis a fényerőszabályzóval?

A műszaki adatok nem jeleznek kompatibilitást a fényerőszabályzóval. Javasoljuk, hogy ne használjon fényerőszabályzót a meghibásodás vagy károsodás elkerülése érdekében. Csak szabványos 220-240 V AC hálózati tápegységet használjon.

Mit tegyek, ha probléma van a termékkel?

Kérdés vagy probléma esetén lépjen kapcsolatba a V-TAC ügyfélszolgálatával az alábbi e-mail címen: [e-mail]. Fordulhat helyi viszonteladójához vagy forgalmazójához is. Őrizze meg a vásárlás bizonylatát a garanciális igényekhez.

Használhatom ezt a lámpát beltérben?

Igen, a VT55ST használható beltérben is, de elsősorban kültéri használatra tervezték (IP65). Győződjön meg arról, hogy a megvilágított tárgyaktól való minimális távolság legalább 1 méter. Beltéri használat esetén ellenőrizze, hogy a páratartalom és hőmérsékleti feltételek megfelelőek.

Hogyan állítsuk be a fénysugár szögét?

A VT55ST utcai lámpa 180°-ban állítható szöggel rendelkezik. Telepítés után lazítsa meg kissé az állítócsavarokat, irányítsa a lámpatestet az igények szerint, majd húzza meg újra a csavarokat. Ügyeljen arra, hogy ne lépje túl a maximális 10,5 N·m meghúzási nyomatékot.

Hogyan kell megsemmisíteni a terméket élettartama végén?

Ne dobja ezt a terméket a háztartási hulladékba. El kell vinni egy megfelelő gyűjtőhelyre (hulladékudvar vagy bolt) az újrahasznosításhoz. Keresse fel a www.quefairedemesdechets.fr weboldalt a legközelebbi gyűjtőhely megtalálásához. Ha a készülék még működőképes, részesítse előnyben a javítást vagy az adományozást.

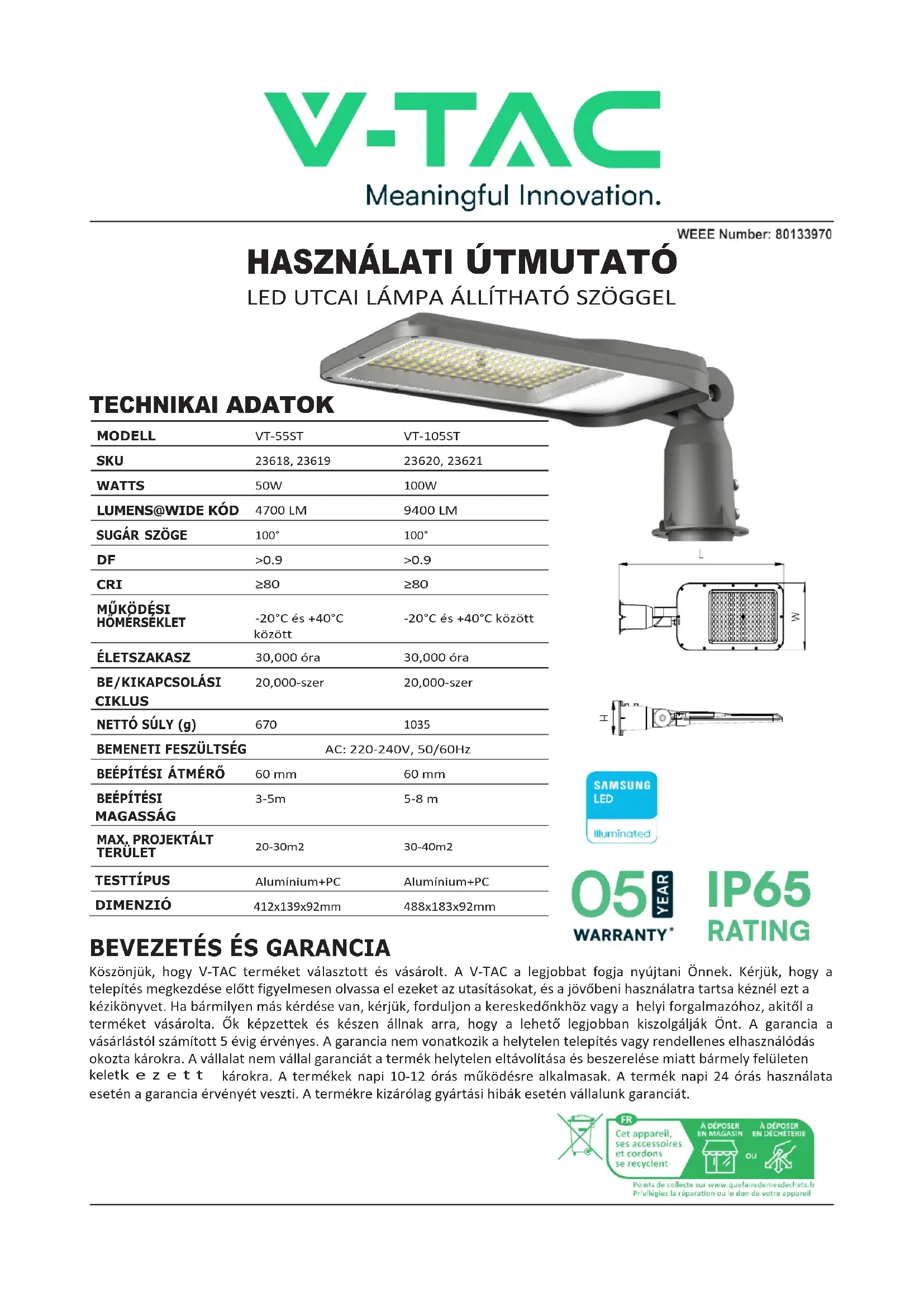

HASZNÁLATI ÚTMUTATÓ VT55ST V-TAC

05 YEAR

WARRANTY*

IP65

RATING

BEVEZETÉS ÉS GARANCIA

Köszönjük, hogy V-TAC terméket választott és vásárolt. A V-TAC a legjobbat fogja nyújtani Önnek. Kérjük, hogy a telepítés megkezdése előtt figyelmesen olvassa el ezeket az utasításokat, és a jövőbeni használatra tartsa kéznél ezt a kézikönyvet. Ha bármilyen más kérdése van, kérjük, forduljon a kereskedőnkhöz vagy a helyi forgalmazóhoz, akitől a terméket vásárolta. Ők képzettek és készen állnak arra, hogy a lehető legjobban kiszolgálják Önt. A garancia a vásárlástól számított 5 évig érvényes. A garancia nem vonatkozik a helytelen telepítés vagy rendellenes elhasználódás okozta károkra. A vállalat nem vállal garanciát a termék helytelen eltávolítása és beszerelése miatt bármely felületen keletke z e t t károkra. A termékek napi 10-12 órás működésre alkalmasak. A termék napi 24 órás használata esetén a garancia érvényét veszti. A termékre kizárólag gyártási hibák esetén vállalunk garanciát.

1. A telepítés megkezdése előtt feltétlenül kapcsolja ki a készüléket.
2. A beszerelést szakképzett villanyszerelőnek kell elvégeznie.
3. A lámpatest fényforrása nem cserélhető, ha a fényforrás eléri élettartama végét, az egész lámpatestet ki kell cserélni.
4. Ha a lámpatest külső hajlékony kábele vagy zsinórja megsérül, a veszély elkerülése érdekében azt kizárólag a gyártónak vagy szervizének, illetve hasonló képesítéssel rendelkező személynek kell kicserélnie.
5. Cserélje ki a repedt védőpajzsot.
6. Minimális távolság a megvilágított tárgyaktól 1m.
7. A csatlakozóblokk nem tartozék.
8. Az egész telepítés során biztosítani kell a megfelelő földelést.

Ez a jelölés azt jelzi, hogy ezt a terméket nem szabad más háztartási hulladékkal együtt ártalmatlanítani.

Vigyázat, áramütés veszélye.

TELEPÍTÉSI ÚTMUTATÓ

1. A telepítés megkezdése előtt kapcsolja ki a készüléket.
2. Csatlakoztassa a vezetékeket (barna vezeték a feszültség alatt álló vezetékhez, kék vonal a semleges vezetékhez, sárga/zöld vonal a földelt vezetékhez) a lámpatesthez a kapcsolási rajznak megfelelően. Ügyeljen arra, hogy 3 eres tápkábelt használjon, és biztosítsa, hogy a földelt vezetéknek földeltnek kell lennie. (Külső vezeték mérete 250 mm ±10 mm)

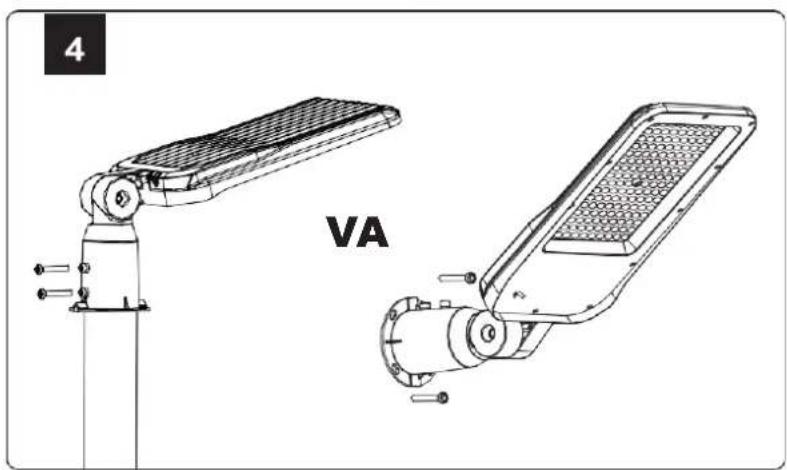

3. Lazítsa meg az M6-os csavarokat a csavarhúzóval, és szerelje fel az utcai lámpát az oszlopra. Ezután húzza meg az M6-os csavarokat, és győződjön meg arról, hogy az utcai lámpa megfelelően felkerült az oszlopra. Vagy csavarozza közvetlenül a falhoz.
4. Állítsa be az utcai lámpa szögét 180 fokos tartományban, hogy megfeleljen a világítási igényeinek.
5. A fény teszteléséhez kapcsolja be a készüléket.

MEGJEGYZÉS

• Bekötési utasítások: A tápellátást a csatlakozódobozon belüli kötőoszlophoz kell csatlakoztatni, amelynek IP-osztálya magasabb kell, hogy legyen, mint az lmap IP-osztálya. És a csatlakozódoboznak rendelkeznie kell rögzítő eszközzel a vezetékek számára. A belső csatlakozóblokknak meg kell felelnie az EN 60998-2-1 vagy EN 60998-2-2 szabványnak (specifikáció: három terminál, legalább 250 V és 1,5 mm2).
• A felhasználónak elő kell készítenie az összes szükséges tartozékot és pótalkatrészt (pótalkatrészeket nem szállítunk), beleértve a csatlakozódobozt is.
• A lámpákat és a lámpákat a beszerelés előtt ellenőrizze, hogy ne sérüljenek vagy deformálódjanak.
• Védje a lámpákat és a lámpákat a felszerelés és a karbantartás során, győződjön meg arról, hogy minden szerelvény rögzítve van, csavarokkal csatlakoztassa a lámpatestet a lámpaoszlophoz, és győződjön meg arról, hogy a csavarok nyomatéka kisebb, mint 10,5 N.m.
• A karbantartás és a telepítés során győződjön meg arról, hogy minden alkatrész sértetlen, és cserélje ki a sérült vagy hibás alkatrészeket.
• A lámpák és lámpák dupla szigetelésű vezetéket használnak a tápkábelhez, a veszély elkerülése érdekében cserélje ki szakemberrel, h a törés van rajta.
• Normális, hogy a lámpák és lámpák felülete használat közben bizonyos hőmérsékletű.

RoHS
