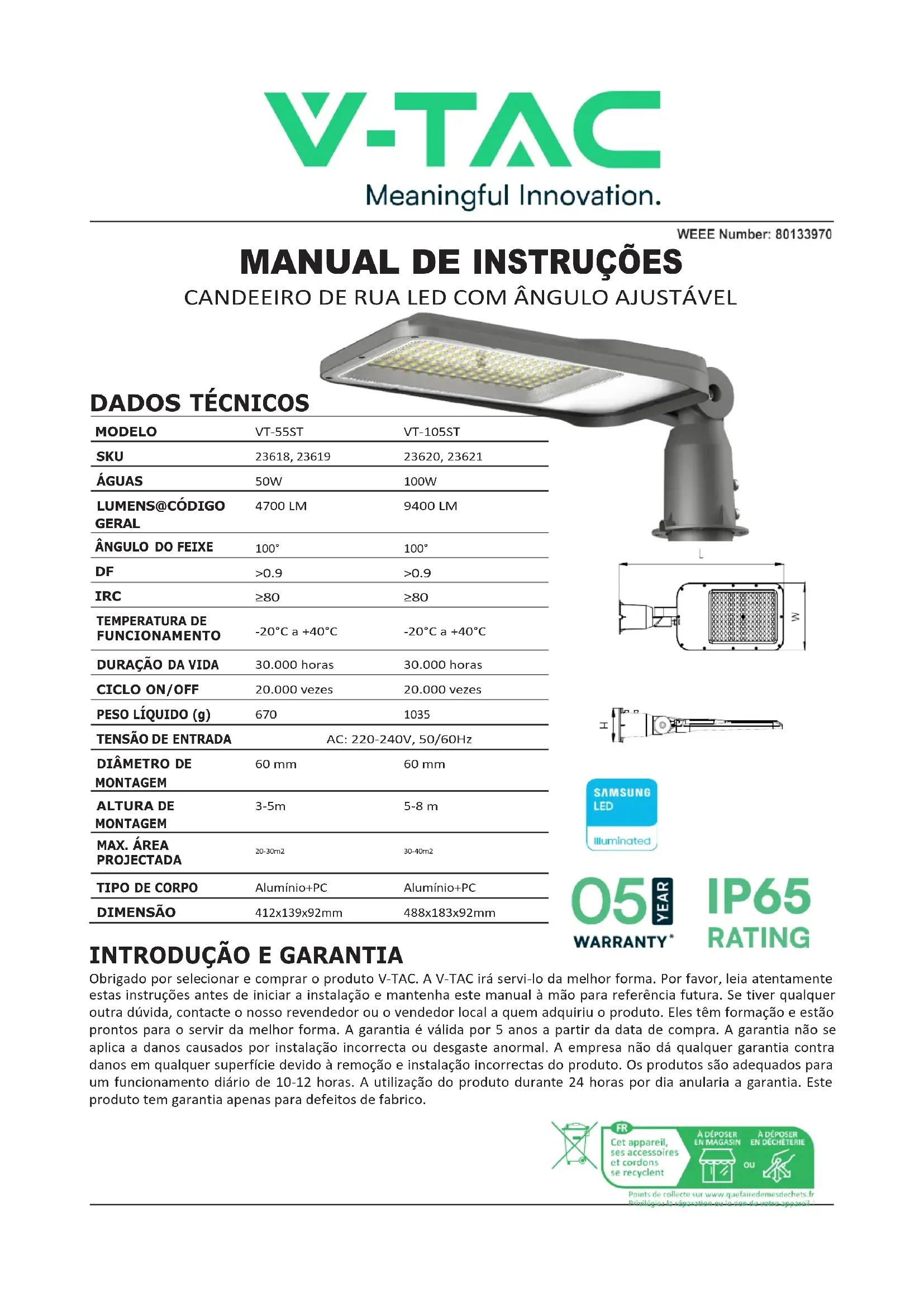

MANUAL DE UTILIZADOR VT55ST V-TAC

INTRODUÇÃO E GARANTIA

Obrigado por selecionar e comprar o produto V-TAC. A V-TAC irá servi-lo da melhor forma. Por favor, leia atentamente estas instruções antes de iniciar a instalação e mantenha este manual à mão para referência futura. Se tiver qualquer outra dúvida, contacte o nosso revendedor ou o vendedor local a quem adquiriu o produto. Eles têm formação e estão prontos para o servir da melhor forma. A garantia é válida por 5 anos a partir da data de compra. A garantia não se aplica a danos causados por instalação incorrecta ou desgaste anormal. A empresa não dá qualquer garantia contra danos em qualquer superfície devido à remoção e instalação incorrectas do produto. Os produtos são adequados para um funcionamento diário de 10-12 horas. A utilização do produto durante 24 horas por dia anularia a garantia. Este produto tem garantia apenas para defeitos de fabrico.

1. Certifique-se de que desliga a alimentação eléctrica antes de iniciar a instalação.
2. A instalação deve ser efectuada por um eletricista qualificado.
3. A fonte de luz desta luminária não é substituível, quando a fonte de luz atinge o fim da sua vida útil, toda a luminária deve ser substituída.
4. Se o cabo ou o cordão flexível externo dessa luminária estiver danificado, deve ser substituído exclusivamente pelo fabricante ou pelo seu agente de assistência ou por uma pessoa qualificada semelhante, de modo a evitar qualquer perigo.
5. Substituir qualquer escudo de proteção rachado.
6. Distância mínima de objectos iluminados 1m.
7. Bloco de terminais não incluído.
8. Deve ser assegurada uma ligação à terra adequada durante toda a instalação.

Esta marcação indica que este produto não deve ser eliminado juntamente com outros resíduos domésticos.

Cuidado, risco de choque elétrico.

INSTRUÇÕES DE INSTALAÇÃO

1. Desligue a alimentação eléctrica antes de iniciar a instalação.
2. Ligue a cablagem (o fio castanho ao fio vivo, a linha azul ao fio neutro, a linha amarela/verde ao fio de terra) à luminária como indicado no diagrama de cablagem. Certifique-se de que utiliza um cabo de alimentação de 3 núcleos e que o fio de terra deve ser ligado à terra. (Tamanho do fio externo 250mm ±10mm)

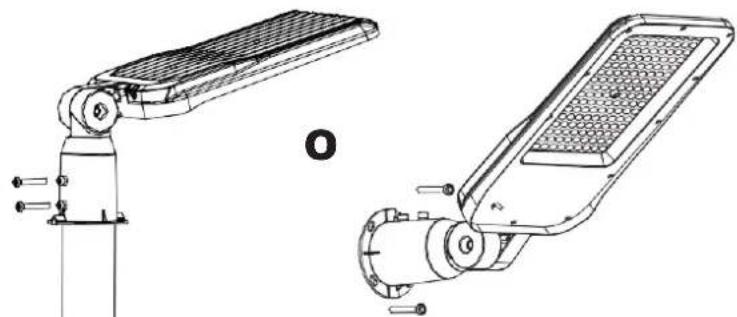

3. Desapertar os parafusos M6 com a chave de fendas e instalar o candeeiro de iluminação pública no poste. Em seguida, aperte os parafusos M6 e certifique-se de que o candeeiro de iluminação pública está corretamente instalado no poste. Ou aparafusar diretamente na parede.
4. Ajuste o ângulo da luz de rua numa gama de 180 graus para se adaptar às suas necessidades de iluminação.
5. Ligue a alimentação para testar a luz.

A alimentação neutra pode ser azul
ou preta A alimentação à terra pode

4

Ângulo ajustável 180° ON

NOTA

• Instruções de ligação: A alimentação deve ser ligada ao poste de ligação dentro da caixa de junção, cujo grau de IP deve ser superior ao grau de IP do lmap. E a caixa de derivação deve ter um dispositivo de fixação para os fios. O bloco de terminais interior deve estar em conformidade com a norma EN60998-2-1 ou EN 60998-2-2 (especificação: três terminais, pelo menos 250 V e 1,5 mm2).
• O utilizador deve preparar todos os acessórios e peças sobressalentes necessários (as peças sobressalentes não são fornecidas), incluindo a caixa de junção.
• Inspecionar as lâmpadas e os faróis de sinalização antes da instalação para garantir que não existem danos ou deformações.
• Proteger as lâmpadas e as lanternas durante a instalação e a manutenção, garantir que todos os acessórios estão fixos, ligar o corpo da lâmpada ao poste de iluminação com parafusos e garantir que o binário de aperto dos parafusos é inferior a 10,5 N.m.
• Durante a manutenção e a instalação, certificar-se de que todas as peças estão intactas e substituir quaisquer peças danificadas ou defeituosas.
• Os candeeiros e as lanternas utilizam um fio com isolamento duplo para o cabo de alimentação; substitua-o por um profissional se houver alguma quebra para evitar perigos.
• É normal que a superfície das lâmpadas e lanternas tenha uma certa temperatura quando estão a ser utilizadas.
