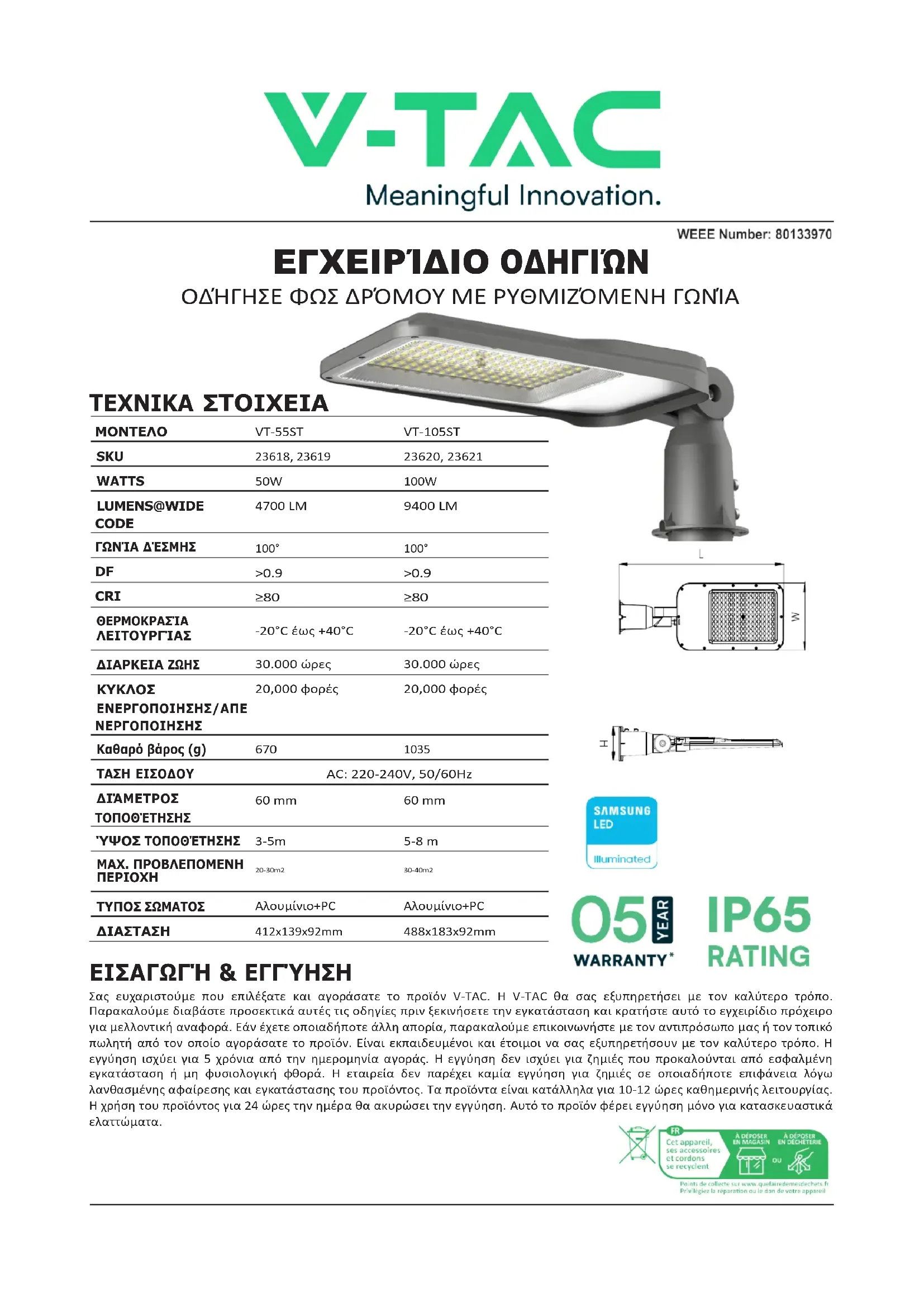

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VT55ST V-TAC

ΟΔΗΓΗΣΕ ΦΩΣ ΔΡΌΜΟΥ ΜΕ ΡΥΘΜΙΖΌΜΕΝΗ ΓΩΝΙΑ

A VT-105ST 19 23620, 23621 100W 9400 LM 100° >0.9 ≥80 +40°C -20°C éως +40°C

05 YEAR WARRANTY*

IP65 RATING

TEXNIKA ΣΤΟΙΧΕΙΑ

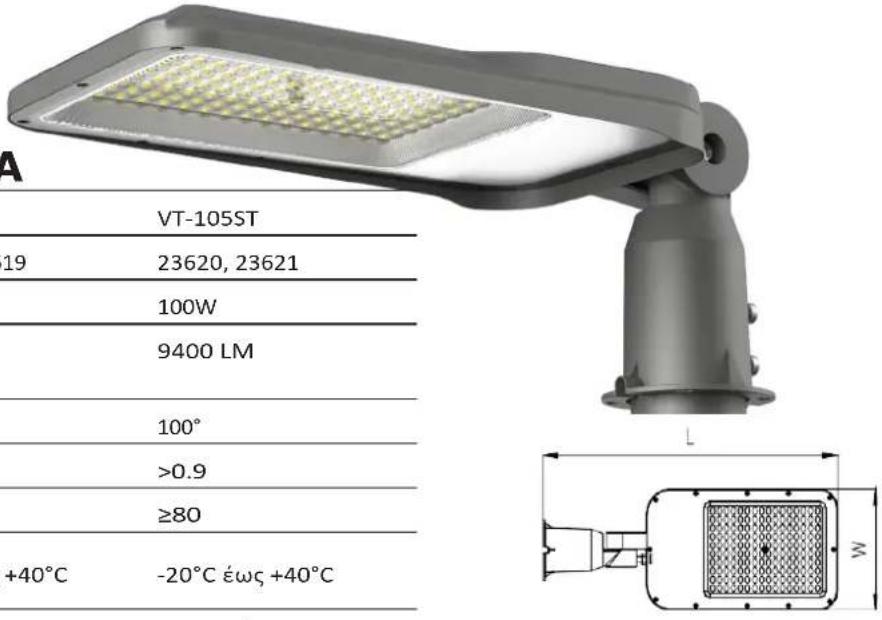

MONTEΛΟ	VT-55ST	VT-105ST
SKU	23618, 23619	23620, 23621
WATTS	50W	100W
LUMENS@WIDE CODE	4700 LM	9400 LM
ΓΩΝΙΑ Δ'ΕΣΜΗΣ	100°	100°
DF	>0.9	>0.9
CRI	≥80	≥80
ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ	-20°C έως +40°C	-20°C έως +40°C
ΔΙΑΡΚΕΙΑ ΖΩΗΣ	30.000 ώρες	30.000 ώρες
ΚΥΚΛΟΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕ ΝΕΡΓΟΠΟΙΗΣΗΣ	20,000 φορές	20,000 φορές
Καθαρό βάρος (g)	670	1035
ΤΑΣΗ ΕΙΣΟΔΟΥ	AC: 220-240V, 50/60Hz
ΔΙ'ΑΜΕΤΡΟΣ ΤΟΠΟΘ'ΕΤΗΣΗΣ	60 mm	60 mm
'ΥΨΟΣ ΤΟΠΟΘ'ΕΤΗΣΗΣ	3-5m	5-8 m
ΜΑΧ. ΠΡΟΒΛΕΠΟΜΕΝΗ ΠΕΡΙΟΧΗ	20-30m2	30-40m2
ΤΥΠΟΣ ΣΩΜΑΤΟΣ	Αλουμίνιο+PC	Αλουμίνιο+PC
ΔΙΑΣΤΑΣΗ	412x139x92mm	488x183x92mm

ΕΙΣΑΓΩΓΗ & ΕΓΓΥΗΣΗ

Σας ευχαριστούμε που επιλέξατε και αγοράσατε το προϊόν Τ-ΤΑС. Η Τ-ΤΑС θα σας εξυπηρετήσει με τον καλύτερο τρόπο. Παρακαλούμε διαβάστε προσεκτικά αυτές τις οδηγίες πριν ξεκινήσετε την εγκατάσταση και κρατήστε αυτό το εγχειρίδιο πρόχειρο για μελλοντική αναφορά. Εάν έχετε οποιαδήποτε άλλη απορία, παρακαλούμε επικοινωνήστε με τον αντιπρόσωπο μας ή τον τοπικό πωλητή από τον οποίο αγοράσατε το προϊόν. Είναι εκπαιδευμένοι και έτοιμοι να σας εξυπηρετήσουν με τον καλύτερο τρόπο. Η εγγύηση ισχύει για 5 χρόνια από την ημερομηνία αγοράς. Η εγγύηση δεν ισχύει για ζημιές που προκαλούνται από εσφαλμένη εγκατάσταση ή μη φυσιολογική φθορά. Η εταιρεία δεν παρέχει καμία εγγύηση για ζημιές σε οποιαδήποτε επιφάνεια λόγω λανθασμένης αφαίρεσης και εγκατάστασης του προϊόντος. Τα προϊόντα είναι κατάλληλα για 10-12 ώрес καθημερινής λειτουργίας. Η χρήση του προϊόντος για 24 ώрес την ημέρα θα ακυρώσει την εγγύηση. Αυτό το προϊόν φέρει εγγύηση μόνο για κατασκευαστικά ελαττώματα.

1. Βεβαιωθείτε ότι έχετε απενεργοποιήσει το ρεύμα πριν ξεκινήσετε την εγκατάσταση.
2. Η εγκατάσταση πρέπει να γίνεται από εξειδικευμένο ηλεκτρολόγο.
3. Η φωτεινή πηγή αυτού του φωτιστικού δεν μπορεί να αντικατασταθεί, όταν η φωτεινή πηγή φτάσει στο τέλος της ζωής της θα πρέπει να αντικατασταθεί ολόκληρο το φωτιστικό.
4. Εάν το εξωτερικό εύκαμπτο καλώδιο ή το καλώδιο αυτού του φωτιστικού έχει υποστεί ζημιά, πρέπει να αντικαθίσταται αποκλειστικά από τον κατασκευαστή ή τον αντιπρόσωπο σέρβις του ή ένα παρόμοιο εξειδικευμένο άτομο, προκειμένου να αποφευχθεί κίνδυνος.
5. Αντικαταστήστε κάθε ραγισμένη προστατευτική ασπίδα.
6. Ελάχιστη απόσταση από φωτισμένα αντικείμενα 1m.
7. Το μπλοκ ακροδεκτών δεν περιλαμβάνεται.
8. Η σωστή γείωση πρέπει να εξασφαλίζεται σε όλη την εγκατάσταση.

Η σήμανση αυτή υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να απορρίπτεται μαζί με άλλα οικιακά απόβλητα.

Προσοχή, κίνδυνος ηλεκτροπληξίας.

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

1. Απενεργοποιήστε το ρεύμα πριν ξεκινήσετε την εγκατάσταση.
2. Συνδέστε την καλωδίωση (το καφέ καλώδιο στο καλώδιο Live, η μπλε γραμμή στο ουδέτερο καλώδιο, η κίτρινη/πράσινη γραμμή στο καλώδιο γείωσης) στο φωτιστικό όπως φαίνεται στο διάγραμμα καλωδίωσης. Βεβαιωθείτε ότι χρησιμοποιείτε καλώδιο τροφοδοσίας 3 πυρήνων και βεβαιωθείτε ότι το καλώδιο γείωσης πρέπει να είναι γειωμένο. (Εξωτερικό μέγεθος καλωδίου 250mm ±10mm)
3. Χαλαρώστε τις βίδες Μ6 χρησιμοποιώντας το κατσαβίδι και τοποθετήστε τον προβολέα στον στύλο. Στη συνέχεια οφίξτε τις βίδες Μ6 και βεβαιωθείτε ότι ο προβολέας έχει εγκατασταθεί σωστά στον στύλο. Ή βιδώστε τον απευθείας στον τοίχο.
4. Ρυθμίστε τη γωνία του φωτιστικού δρόμου μέσα σε ένα εύρος 180 μοιρών για να ταιριάζει στις ανάγκες φωτισμού σας.
5. Ενεργοποιήστε το ρεύμα για να δοκιμάσετε το φως.

H oubêterp napaoxh μπορεί να είναι μπλε ή μαύρη H napaoxh γείωσης

4

Ρυθμιζόμενη γωνία ON

ΣΗΜΕΙΩΣΗ

• Οδηγίες καλωδίωσης: Ο βαθμός IP πρέπει να είναι υψηλότερος από τον βαθμό IP του lmap. Και το κουτί διακλάδωσης θα πρέπει να διαθέτει συσκευή στερέωσης για τα καλώδια. Το εσωτερικό μπλοκ ακροδεκτών πρέπει να συμμορφώνεται με το EN 60998-2-1 ή το EN 60998-2-2 (προδιαγραφές: τρεις ακροδέκτες, τουλάχιστον 250V και 1,5mm2).
• Ο χρήστης θα πρέπει να προετοιμάσει όλα τα απαραίτητα εξαρτήματα και ανταλλακτικά (τα ανταλλακτικά δεν παρέχονται), συμπεριλαμβανομένου του κουτιού σύνδεσης.
• Ελέγξτε τους λαμπτήρες και τα φανάρια πριν από την εγκατάσταση για να βεβαιωθείτε ότι δεν υπάρχουν ζημιές ή παραμορφώσεις.
  • Προστατεύστε τους λαμπτήρες και τα φανάρια κατά την εγκατάσταση και τη συντήρηση, βεβαιωθείτε ότι όλα τα εξαρτήματα είναι σταθερά, συνδέστε το σώμα του λαμπτήρα στον ιστό φωτισμού με βίδες και βεβαιωθείτε ότι η ροπή βίδας είναι μικρότερη από 10,5 N.m.
• Κατά τη διάρκεια της συντήρησης και της εγκατάστασης, βεβαιωθείτε ότι όλα τα εξαρτήματα είναι άθικτα και αντικαταστήστε τυχόν κατεστραμμένα ή ελαττωματικά εξαρτήματα.
• Οι λάμπες και τα φανάρια χρησιμοποιούν ένα διπλά μονωμένο καλώδιο για το καλώδιο τροφοδοσίας, αντικαταστήστε το με ένα επαγγελματικό αν υπάρχει κάποιο σπάσιμο για να αποφύγετε τον κίνδυνο.
  Είναι φυσιολογικό η επιφάνεια των λαμπτήρων και των φαναριών να έχει μια ορισμένη θερμοκρασία όταν χρησμοποιούνται.

RoHS

WEEE Number: 80133970

HASZNÁLATI ÚTMUTATÓ

LED UTCAI LÁMPA ÁLLÍTHATÓ SZÖGGEL

TECHNIKAI ADATOK

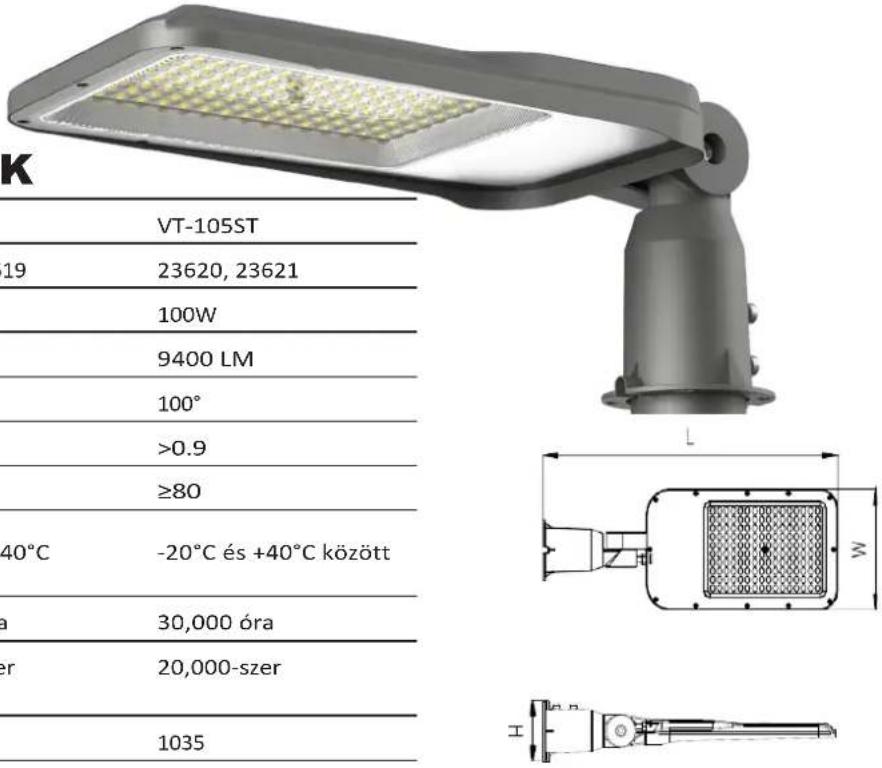

MODELL	VT-55ST	VT-105ST
SKU	23618, 23619	23620, 23621
WATTS	50W	100W
LUMENS@WIDE KÓD	4700 LM	9400 LM
SUGÁR SZÖGE	100°	100°
DF	>0.9	>0.9
CRI	≥80	≥80
MÜKÖDÉSI HÖMERSEKLET	-20°C és +40°C között	-20°C és +40°C között
ÉLETSZAKASZ	30,000 óra	30,000 óra
BE/KIKAPCSOLÁSI CIKLUS	20,000-szer	20,000-szer
NETTÓ SÚLY (g)	670	1035
BEMENETI FESZÜLTSÉG	AC: 220-240V, 50/60Hz
BEÉPÍTÉSI ÁTMÉRŐ	60 mm	60 mm
BEÉPÍTÉSI MAGASSÁG	3-5m	5-8 m
MAX. PROJEKTÁLT TERÜLET	20-30m2	30-40m2
TESTTÍPUS	Alumínium+PC	Alumínium+PC
DIMENZIÓ	412x139x92mm	488x183x92mm
