MANUALE UTENTE VT55ST V-TAC

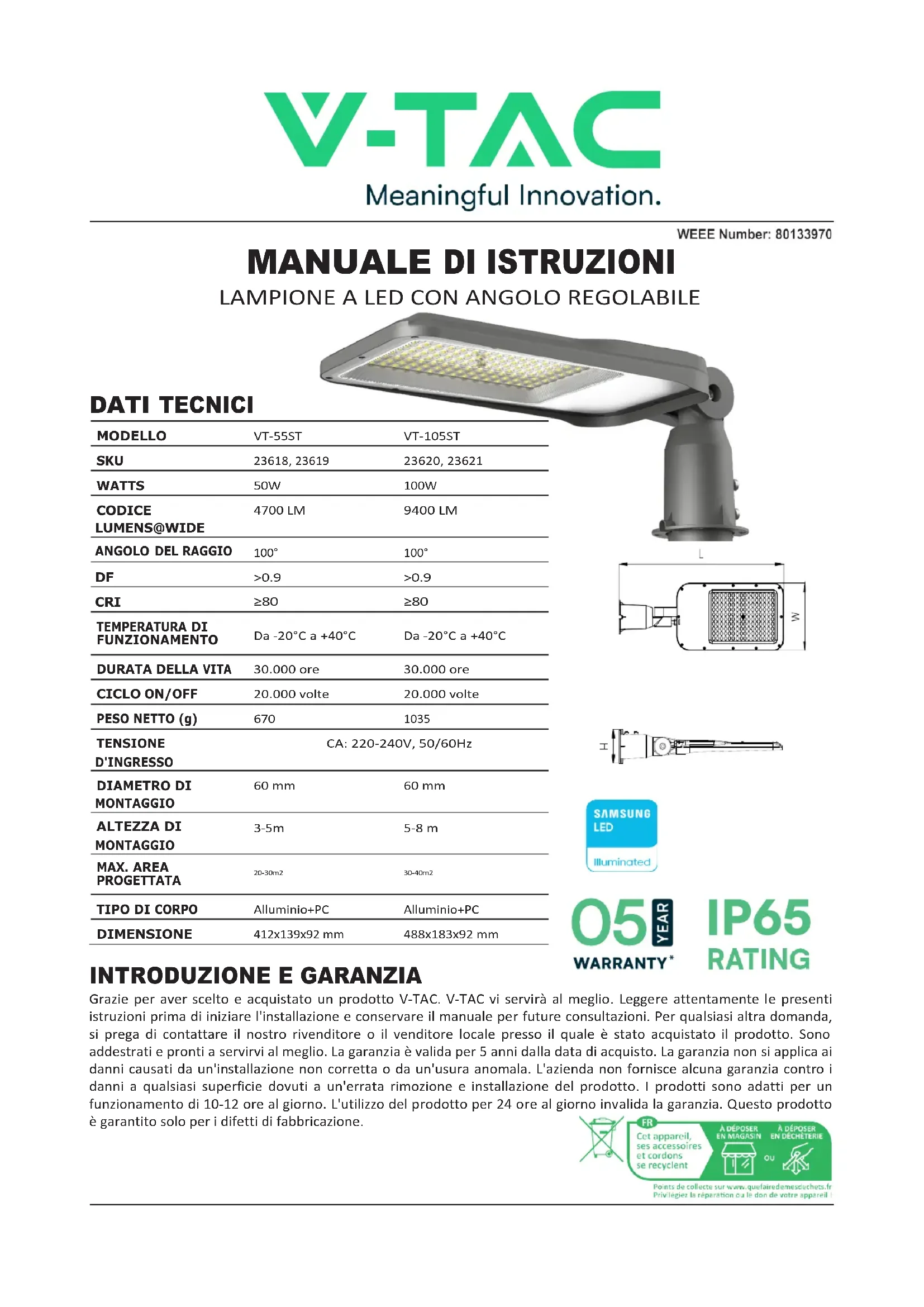

MANUALE DI ISTRUZIONI

LAMPIONE A LED CON ANGOLO REGOLABILE

VT-105ST 19 23620, 23621 100W 9400 LM 100° >0.9 ≥80 +40°C Da -20°C a +40°C

05 YEAR

WARRANTY*

IP65

RATING

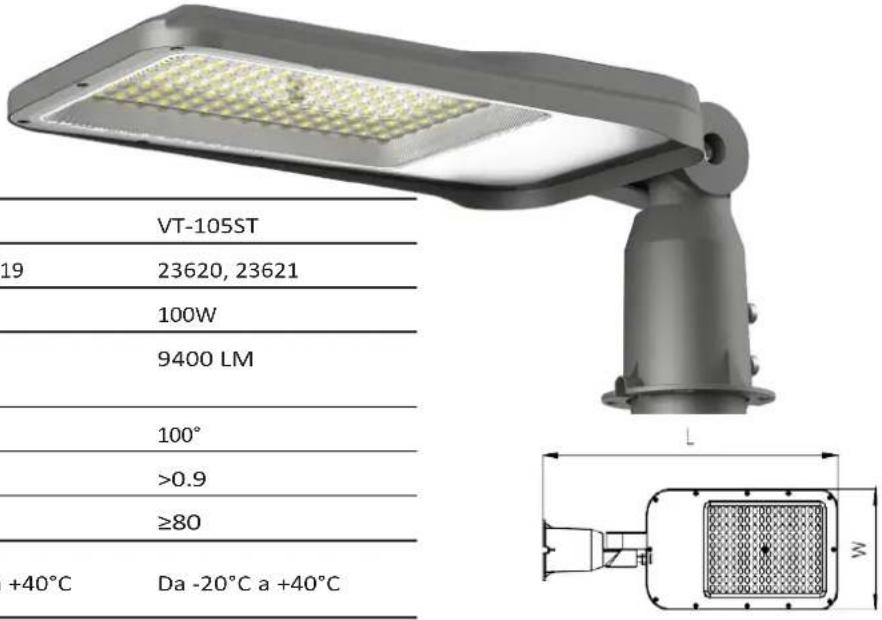

DATI TECNICI

MODELLO	VT-55ST	VT-105ST
SKU	23618, 23619	23620, 23621
WATTS	50W	100W
CODICE LUMENS@WIDE	4700 LM	9400 LM
ANGOLO DEL RAGGIO	100°	100°
DF	>0.9	>0.9
CRI	≥80	≥80
TEMPERATURA DI FUNZIONAMENTO	Da -20°C a +40°C	Da -20°C a +40°C
DURATA DELLA VITA	30.000 ore	30.000 ore
CICLO ON/OFF	20.000 volte	20.000 volte
PESO NETTO (g)	670	1035
TENSIONE D'INGRESSO	CA: 220-240V, 50/60Hz
DIAMETRO DI MONTAGGIO	60 mm	60 mm
ALTEZZA DI MONTAGGIO	3-5m	5-8 m
MAX. AREA PROGETTATA	20-30m2	30-40m2
TIPO DI CORPO	Alluminio+PC	Alluminio+PC
DIMENSIONE	412x139x92 mm	488x183x92 mm

INTRODUZIONE E GARANZIA

Grazie per aver scelto e acquistato un prodotto V-TAC. V-TAC vi servirà al meglio. Leggere attentamente le presenti istruzioni prima di iniziare l'installazione e conservare il manuale per future consultazioni. Per qualsiasi altra domanda, si prega di contattare il nostro rivenditore o il venditore locale presso il quale è stato acquistato il prodotto. Sono addestrati e pronti a servirvi al meglio. La garanzia è valida per 5 anni dalla data di acquisto. La garanzia non si applica ai danni causati da un'installazione non corretta o da un'usura anomala. L'azienda non fornisce alcuna garanzia contro i danni a qualsiasi superficie dovuti a un'errata rimozione e installazione del prodotto. I prodotti sono adatti per un funzionamento di 10-12 ore al giorno. L'utilizzo del prodotto per 24 ore al giorno invalida la garanzia. Questo prodotto è garantito solo per i difetti di fabbricazione.

1. Assicurarsi di spegnere l'alimentazione prima di iniziare l'installazione.
2. L'installazione deve essere eseguita da un elettricista qualificato.
3. La sorgente luminosa di questo apparecchio non è sostituibile; quando la sorgente luminosa raggiunge la fine del suo ciclo di vita, l'intero apparecchio deve essere sostituito.
4. Se il cavo flessibile esterno o il cavo di questo apparecchio è danneggiato, deve essere sostituito esclusivamente dal produttore o dal suo agente di assistenza o da una persona qualificata simile, per evitare un pericolo.
5. Sostituire lo schermo protettivo incrinato.
6. Distanza minima da oggetti illuminati 1 m.
7. La morsettiera non è inclusa.
8. È necessario garantire una messa a terra adeguata per tutta la durata dell'installazione.

Questo marchio indica che questo prodotto non deve essere smaltito con altri rifiuti domestici.

Attenzione, rischio di scosse elettriche.

ISTRUZIONI PER L'INSTALLAZIONE

1. Spegnere l'alimentazione prima di iniziare l'installazione.
2. Collegare il cablaggio (il filo marrone al filo sotto tensione, il filo blu al filo neutro, il filo giallo/verde al filo di terra) all'apparecchio come indicato nello schema di cablaggio. Assicurarsi di utilizzare un cavo di alimentazione a 3 conduttori e che il filo di terra sia collegato a terra. (Dimensioni del filo esterno 250 mm ±10 mm)

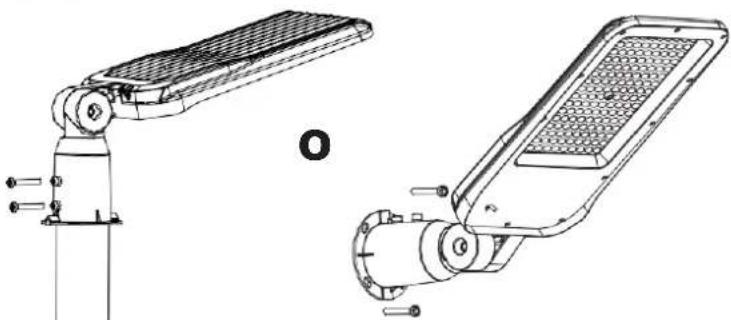

3. Allentare le viti M6 con il cacciavite e installare il lampione sul palo. Quindi serrare le viti M6 e assicurarsi che il lampione sia installato correttamente sul palo. Oppure avvitarlo direttamente alla parete.
4. L'angolazione del lampione può essere regolata in un intervallo di 180 gradi per soddisfare le vostre esigenze di illuminazione.
5. Accendere l'alimentazione per testare la luce.

□□ N □□ L'alimentazione di neutro può essere
blu o nera L'alimentazione di terra
può essere verde-gialla

4

• Istruzioni per il cablaggio: L'alimentazione deve essere collegata al morsetto all'interno della scatola di giunzione, il cui grado IP deve essere superiore al grado IP della lmap. La scatola di giunzione deve essere dotata di un dispositivo di fissaggio per i fili. La morsettiera interna deve essere conforme alle norme EN 60998-2-1 o EN 60998-2-2 (specifiche: tre terminali, almeno 250 V e 1,5 mm2).
• L'utente deve preparare tutti gli accessori e i ricambi necessari (i ricambi non sono forniti), compresa l a scatola di giunzione.
• Prima dell'installazione, ispezionare le lampade e le lanterne per verificare che non presentino danni o deformazioni.
• Proteggere le lampade e i fanali durante l'installazione e la manutenzione, assicurarsi che tutti i raccordi siano fissati, collegare il corpo della lampada al palo della luce mediante viti e assicurarsi che la coppia di serraggio delle viti sia inferiore a 10,5 N.m.
• Durante la manutenzione e l'installazione, accertarsi che tutte le parti siano intatte e sostituire quelle danneggiate o difettose.
• Le lampade e le lanterne utilizzano un filo a doppio isolamento per il cavo di alimentazione; in caso di rottura, sostituirlo con uno professionale per evitare pericoli.
• È normale che la superficie delle lampade e delle lanterne abbia una certa temperatura quando sono in uso.

INSTRUKCJA OBSŁUGI

OŚWIETLENIE ULICZNE LED Z REGULOWANYM KĄTEM

VT-105ST 19 23620, 23621 100W 9400 LM 100° >0.9 ≥80 40°C -20°C do +40°C dzin 30 000 godzin y 20 000 razy 1035

SAMSUNG LED

Illuminated

05 YEAR

WARRANTY*

IP65

RATING

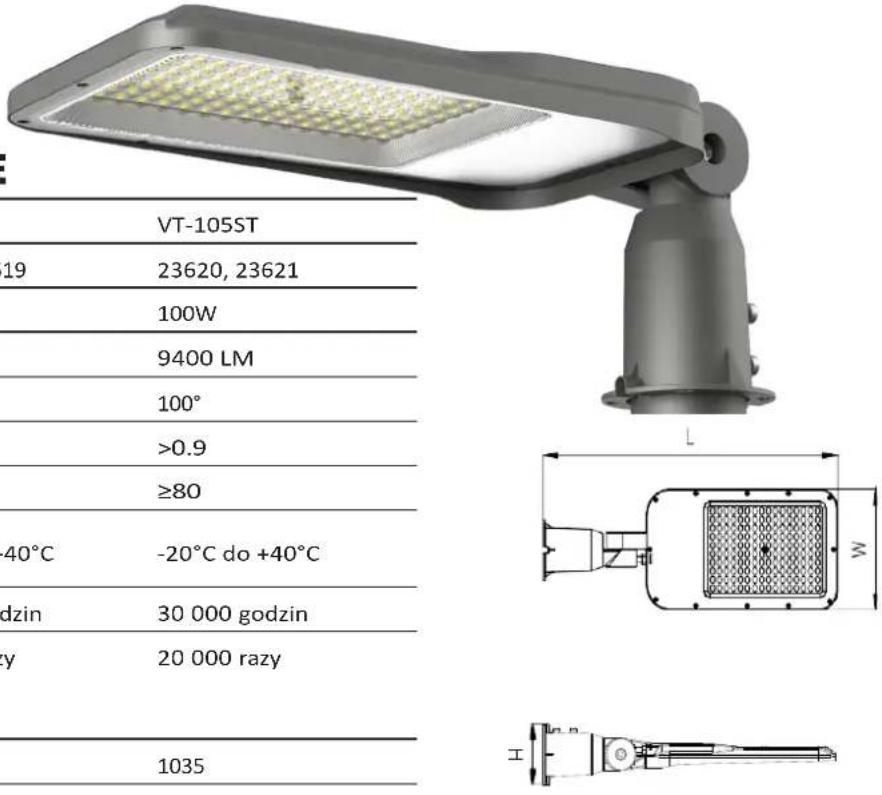

DANE TECHNICZNE

MODEL	VT-55ST	VT-105ST
SKU	23618, 23619	23620, 23621
WATTS	50W	100W
KOD LUMENS@WIDE	4700 LM	9400 LM
KĄT WIĄZKI	100°	100°
DF	>0.9	>0.9
CRI	≥80	≥80
TEMPERATURA PRACY	-20°C do +40°C	-20°C do +40°C
ROZPIĘTOŚĆ ŻYCIA	30 000 godzin	30 000 godzin
CYKL WŁĄCZANIA/WYŁĄCZ ANIA	20 000 razy	20 000 razy
WAGA NETTO (g)	670	1035
NAPIĘCIE WEJŚCIOWE	AC: 220-240 V, 50/60 Hz
ŚREDNICA MONTAŻOWA	60 mm	60 mm
WYSOKOŚĆ MONTAŻU	3-5m	5-8 m
MAX. PROJEKTOWANA POWIERZCHNIA	20-30m2	30-40m2
TYP NADWOZIA	Aluminium+PC	Aluminium+PC
WYMIAR	412x139x92mm	488x183x92mm
