Tipo di prodotto	Pannello LED da superficie
Marca	V-TAC
Modello	VT-60006
Potenza	24 W
Sorgente luminosa	LED sostituibile da un professionista
Dimensioni (circa)	600 x 600 mm
Peso (circa)	2 kg
Alimentazione	220-240 V AC, 50/60 Hz
Utilizzo	Solo per interni
Montaggio	A superficie (soffitto), con supporto fornito
Grado di protezione	IP20 (stima)
Temperatura di colore	Non specificato (bianco freddo o neutro tipico)
Flusso luminoso	Circa 2400 lm (stima per 24W)
Durata	Fino a 30.000 ore (stima)
Classe di efficienza energetica	Vedere etichetta sul prodotto (A+ a A++ tipico)
Garanzia	5 anni (difetti di fabbricazione, utilizzo 10-12 h/giorno)
Manutenzione	Pulire con un panno morbido e asciutto
Istruzioni di sicurezza	Interrompere l'alimentazione prima dell'installazione; non guardare direttamente il fascio; installazione da parte di un elettricista certificato
Riciclaggio	Depositare in negozio o centro di riciclaggio; non gettare con i rifiuti domestici
Contenuto della confezione	Pannello LED, supporto di montaggio, viti, manuale

Domande frequenti - VT-60006 V-TAC

Come installare il pannello LED VT-60006?

L'installazione deve essere effettuata da un elettricista qualificato. Prima di tutto interrompere l'alimentazione elettrica. Fissare il supporto al soffitto utilizzando le viti fornite, collegare i cavi secondo lo schema, quindi fissare il pannello sul supporto. Consultare il manuale per i dettagli.

Posso utilizzare questo pannello all'esterno?

No, questo prodotto è progettato per uso solo interno. Non installarlo in aree umide o esposte alle intemperie.

Come pulire il pannello LED?

Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare mai detergenti chimici o prodotti abrasivi. Assicurarsi che l'alimentazione sia scollegata e che il prodotto si sia raffreddato prima della pulizia.

Cosa fare se la spia non si accende?

Prima di tutto controllare che l'alimentazione sia scollegata, quindi verificare i collegamenti elettrici e il fusibile. Se il problema persiste, contattare il servizio post-vendita all'indirizzo [e-mail].

La sorgente luminosa è sostituibile?

Sì, la sorgente luminosa LED può essere sostituita, ma solo da un professionista. Qualsiasi tentativo di sostituzione non qualificato annulla la garanzia.

Qual è la durata del pannello LED?

La durata stimata è di circa 30.000 ore, in base alle condizioni di utilizzo. Il prodotto è progettato per un funzionamento di 10-12 ore al giorno.

Posso utilizzare un dimmer con questo pannello?

Il manuale non menziona la compatibilità con un dimmer. Per impostazione predefinita, si consiglia di non utilizzare un dimmer a meno che non sia esplicitamente indicato.

Come riciclare il prodotto a fine vita?

Non gettare il prodotto con i rifiuti domestici. Depositarlo in un negozio o centro di riciclaggio previsto per il riciclaggio di apparecchiature elettriche ed elettroniche.

La garanzia è valida in caso di danni dovuti a un'installazione errata?

No, la garanzia copre solo i difetti di fabbricazione. I danni causati da un'installazione o un utilizzo non corretti non sono coperti.

Qual è il peso del pannello VT-60006?

Il peso approssimativo è di circa 2 kg. Assicurarsi che il supporto di montaggio sia saldamente fissato al soffitto.

MANUALE UTENTE VT-60006 V-TAC

MANUALE DI ISTRUZIONI

PANNELLO RETROILLUMINATO A LED MONTATO IN SUPERFICIE

Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica ", dove è sostituito dalla classe di efficienza energetica della sorgente luminosa contenuta.

INTRODUZIONE E GARANZIA

Grazie per aver scelto e acquistato un prodotto V-TAC. V-TAC vi servirà al meglio. Leggere attentamente le istruzioni prima di iniziare l'installazione e tenere il manuale a portata di mano per future consultazioni. Per qualsiasi altra domanda, contattare il nostro rivenditore o il venditore locale presso il quale è stato acquistato il prodotto. Sono addestrati e pronti a servirvi al meglio. La garanzia è valida per 5 anni dalla data di acquisto. La garanzia non si applica ai danni causati da un'installazione non corretta o da un'usura anomala. L'azienda non fornisce alcuna garanzia contro i danni a qualsiasi superficie dovuti a un'errata rimozione e installazione del prodotto. I prodotti sono adatti per un funzionamento di 10-12 ore al giorno. L'utilizzo del prodotto per 24 ore al giorno invalida la garanzia. Questo prodotto è garantito solo per i difetti di fabbricazione.

ATTENZIONE

• Assicurarsi di spegnere l'alimentazione prima di iniziare l'installazione.
  • L'installazione deve essere eseguita da una persona certificata.
• Se il cavo flessibile esterno o il cavo di questo apparecchio è danneggiato, deve essere sostituito esclusivamente dal produttore o dal suo agente di assistenza o da una persona qualificata analoga, al fine di evitare un pericolo.
• Metodo di fissaggio del cavo o del cavo tale che la sostituzione possa essere effettuata solo dal produttore, dal suo agente di assistenza o da una persona qualificata.
• Solo per uso interno.

Questo marchio indica che questo prodotto non deve essere smaltito con altri rifiuti domestici.

Attenzione, rischio di scosse elettriche.

Sorgente luminosa sostituibile (solo LED) da un professionista

Non guardare direttamente il fascio di luce dei LED. Il prodotto può essere alimentato solo con la tensione nominale o con una tensione compresa nell' intervallo previsto. È vietato utilizzare il prodotto con il coperchio protettivo danneggiato. Il prodotto non deve essere utilizzato in condizioni sfavorevoli, ad esempio polvere, acqua, umidità, vibrazioni, atmosfera esplosiva, fumi o esalazioni chimiche, ecc. In presenza di forti interferenze elettromagnetiche, il funzionamento del prodotto potrebbe essere disturbato.

LINEE GUIDA D'USO/MANUTENZIONE

Qualsiasi intervento di manutenzione deve essere eseguito quando l'alimentazione è interrotta e il prodotto si è r a f f r e d d a t o . Pulire solo con panni morbidi e asciutti. Non utilizzare detergenti chimici. Non coprire il prodotto. Assicurare il libero accesso all'aria. Il prodotto potrebbe riscaldarsi a una temperatura più elevata.

MONTAGGIO

Leggere il manuale prima del montaggio. Il montaggio deve essere eseguito da un elettricista qualificato. Prestare attenzione. Il prodotto è dotato di un contatto/terminale di protezione. Il mancato collegamento del cavo di protezione può provocare scosse elettriche. Schema di montaggio: vedere le immagini. Verificare la correttezza meccanica

fissaggio e collegamento all'alimentazione elettrica prima del primo utilizzo.

SCHEMA DI INSTALLAZIONE DEL PANNELLO DI SUPERFICIE

1. Spegnere il sistema prima di iniziare l'installazione.	2.Confermare la posizione di	3.Praticare
4.Inserire il bullone di	5. Fissare la staffa (inclusa) al soffitto con le viti.	6. Collegare il cablaggio come da schema elettrico.
7. Fissare il pannello sulla staffa.	8. Fissare la luce e la staffa con le viti.	9.Accendere l'alimentazione e testare la luce.

SCHEMA DI SMONTAGGIO

(Solo per il team di sorveglianza del mercato)

1. Spegnere, toccare l'area centrale della piastra di diffusione con uno strumento appuntito ed e s t r a r r e la piastra di diffusione incrlnata.


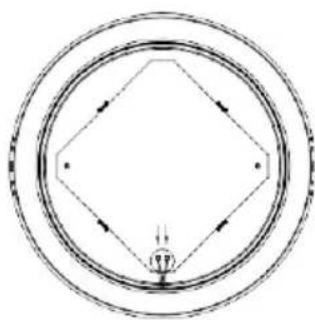

1. Rimuovere il cavo di alimentazione dal terminale a spina.


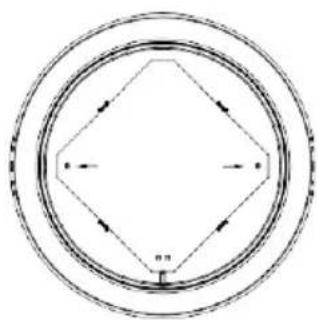

1. Se non c'è una colonna di fusione a caldo nel corpo della lampada o se la colonna di fusione a caldo non è calda, questa fase verrà regolata. Se la colonna hot-melt è stata fusa per fissare il substrato di alluminio, tagliare la parte hot-melt del punto hot-melt con una pinza diagonale.

1. Premere la fibbia verso l'esterno, rimuovere la striscla di pressione del substrato di alluminio dalla baionetta e rimuovere la striscla di pressione. Questo passaggio è necessario solo per la lampada a pannello da 24W, mentre gli altri elementi non sono necessari.


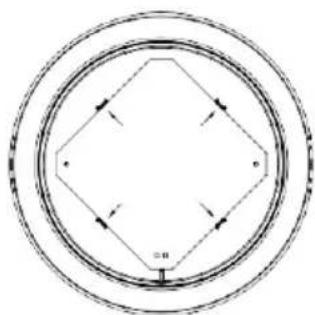

1. Premere la fibbia verso l'esterno, rimuovere il substrato di alluminio dalla fibbia e rimuovere la scheda della sorgente luminosa.

1. Estrarre il cavo a due conduttori (diametro del filo 18-22AWG) e inserirlo nel terminale a innesto. Collegare l'alimentazione esterna per il test.

Nota: la rimozione della sorgente luminosa invalida la garanzia

RoHS

IN CASO DI DOMANDE/PROBLEMI CON IL PRODOTTO, CONTATTATECI ALL'INDIRIZZO: [e-mail] PER ULTERIORI INFORMAZIONI SULLA GAMMA DI PRODOTTI, SI PREGA DI CONTATTARE IL NOSTRO DISTRIBUTORE O IL RIVENDITORE PIÙ VICINO. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
