Type de produit	Panneau LED sur surface
Marque	V-TAC
Modèle	VT-60006
Puissance	24 W
Source lumineuse	LED remplaçable par un professionnel
Dimensions (approx.)	600 x 600 mm
Poids (approx.)	2 kg
Alimentation	220-240 V AC, 50/60 Hz
Usage	Intérieur uniquement
Montage	Surface (plafond), avec support fourni
Indice de protection	IP20 (estimation)
Température de couleur	Non spécifié (blanc froid ou neutre typique)
Flux lumineux	Environ 2400 lm (estimation pour 24W)
Durée de vie	Jusqu'à 30 000 heures (estimation)
Classe d'efficacité énergétique	Voir étiquette sur le produit (A+ à A++ typique)
Garantie	5 ans (défauts de fabrication, usage 10-12 h/jour)
Entretien	Nettoyer avec un chiffon doux et sec
Consignes de sécurité	Couper le courant avant installation ; ne pas regarder directement le faisceau ; installation par un électricien certifié
Recyclage	Déposer en magasin ou déchèterie ; ne pas jeter avec les ordures ménagères
Contenu de l'emballage	Panneau LED, support de montage, vis, notice

FOIRE AUX QUESTIONS - VT-60006 V-TAC

Comment installer le panneau LED VT-60006 ?

L'installation doit être effectuée par un électricien qualifié. Coupez d'abord l'alimentation électrique. Fixez le support au plafond à l'aide des vis fournies, connectez le câblage selon le schéma, puis fixez le panneau sur le support. Consultez la notice pour les détails.

Puis-je utiliser ce panneau à l'extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. Ne l'installez pas dans des zones humides ou exposées aux intempéries.

Comment nettoyer le panneau LED ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez jamais de détergents chimiques ou de produits abrasifs. Assurez-vous que l'alimentation est coupée et que le produit a refroidi avant le nettoyage.

Que faire si le voyant ne s'allume pas ?

Vérifiez d'abord que l'alimentation est coupée, puis vérifiez les connexions électriques et le fusible. Si le problème persiste, contactez le service après-vente à l'adresse [e-mail].

La source lumineuse est-elle remplaçable ?

Oui, la source lumineuse LED peut être remplacée, mais uniquement par un professionnel. Toute tentative de remplacement non qualifiée annule la garantie.

Quelle est la durée de vie du panneau LED ?

La durée de vie estimée est d'environ 30 000 heures, en fonction des conditions d'utilisation. Le produit est conçu pour un fonctionnement de 10 à 12 heures par jour.

Puis-je utiliser un variateur avec ce panneau ?

La notice ne mentionne pas de compatibilité avec un variateur. Par défaut, il est recommandé de ne pas utiliser de variateur à moins que cela ne soit explicitement indiqué.

Comment recycler le produit en fin de vie ?

Ne jetez pas le produit avec les ordures ménagères. Déposez-le dans un magasin ou une déchèterie prévue pour le recyclage des appareils électriques et électroniques.

La garantie est-elle valable en cas de dommage dû à une installation incorrecte ?

Non, la garantie ne couvre que les défauts de fabrication. Les dommages causés par une installation ou une utilisation incorrecte ne sont pas pris en charge.

Quel est le poids du panneau VT-60006 ?

Le poids approximatif est d'environ 2 kg. Assurez-vous que le support de montage est solidement fixé au plafond.

MODE D'EMPLOI VT-60006 V-TAC

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil l

ATTENTION!

Points de collecte sur www.quefairedèmesdechets.fi Privileges la réparation du la com de votre apparec

ВНИМАНИЕ!

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil f

PAŽNJA!

Points de collecte sur www.quefairedemesdechets.fi Privileges la réparation ou la con de votre appara

POZOR!

Ce produit contient une source lumineuse de classe d'efficacité énergétique ", où est remplacé par la classe d'efficacité énergétique de la source lumineuse contenue.

Merci d'avoir choisi et acheté un produit V-TAC. V-TAC vous servira au mieux. Veuillez lire attentivement ces instructions avant de commencer l'installation et conservez ce manuel à portée de main pour pouvoir vous y référer ultérieurement. Si vous avez d'autres questions, veuillez contacter notre revendeur ou le vendeur local auprès duquel vous avez acheté le produit. Ils sont formés et prêts à vous servir au mieux. La garantie est valable pendant 5 ans à compter de la date d'achat. La garantie ne s'applique pas aux dommages causés par une installation incorrecte ou une usure anormale. L'entreprise ne garantit pas les dommages causés à toute surface par un démontage et une installation incorrects du produit. Les produits conviennent pour un fonctionnement quotidien de 10 à 12 heures. L'utilisation du produit pendant 24 heures par jour annule la garantie. Ce produit est garanti pour les défauts de fabrication uniquement.

AVERTISSEMENT

• Veillez à couper l'électricité avant de commencer l'installation.
• L'installation doit être effectuée par une personne certifiée.
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de service ou une personne qualifiée similaire afin d'éviter tout danger.
• Méthode de fixation du câble ou du cordon telle que tout remplacement ne peut être effectué que par le fabricant, son agent de service ou une personne qualifiée similaire.
  • Utilisation en intérieur uniquement.

Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers.

Attention, risque de choc électrique.

Source lumineuse remplaçable (LED uniquement) par un professionnel

Points de collecte sur www.quefairedèmesdechets.fi Privileges la réparation au la cen de votre appare

ATTENTION!

Ne pas regarder directement le faisceau lumineux de la LED. Le produit ne peut être alimenté que par la tension nominale ou la tension comprise dans la plage fournie. Il est interdit d'utiliser le produit avec une housse de protection endommagée. Le produit ne doit pas être utilisé dans des conditions défavorables, telles que la poussière, l'eau, l'humidité, les vibrations, les atmosphères explosives, les fumées ou les vapeurs chimiques, etc. Dans les zones de fortes interférences électromagnétiques, le fonctionnement du produit peut être perturbé.

DIRECTIVES D'UTILISATION/ENTRETIEN

Toute opération d'entretien doit être effectuée lorsque l'alimentation électrique est coupée et que le produit a refroidi. Nettoyez uniquement avec des chiffons doux et secs. Ne pas utiliser de détergents chimiques. Ne pas couvrir le produit. Veillez à ce que l'air soit libre. Le produit peut atteindre une température plus élevée.

MONTAGE

Lisez le manuel avant de procéder au montage. Le montage doit être effectué par un électricien qualifié. Soyez prudent. Le produit est doté d'un contact/terminal de protection. Le fait de ne pas connecter le fil de protection peut entraîner un choc électrique. Schéma de montage : voir les images. Vérifier le bon fonctionnement mécanique

la fixation et le raccordement au réseau électrique avant la première utilisation.

SCHÉMA D'INSTALLATION DU PANNEAU DE SURFACE

1. couper le courant avant de commencer l'installation

1. confirmer la position d'installation du

1. fixer le support (inclus) au plafond à l'aide de vis.

1. Connecter le câblage selon le schéma de câblage

1. Fixer le panneau sur le support

1. Fixer la lumière et le support à l'aide de vis.

1. Mettez l'appareil sous tension et testez la lumière.

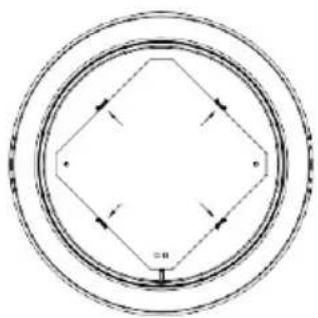

DIAGRAMME DE DÉMONTAGE

(Réservé à l'équipe de surveillance du marché)

1. éteindre l'appareil, frapper la zone centrale de la plaque de diffusion à l'aide d'un outil pointu et retirer la plaque de diffusion fissurée


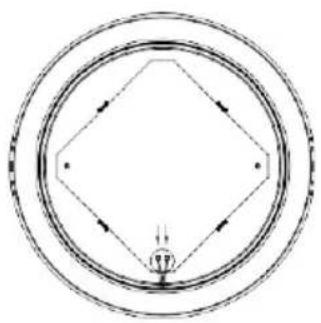

1. retirer le câble d'alimentation de la borne de la fiche

1. s'il n'y a pas de colonne thermofusible dans le corps de la lampe ou si la colonne thermofusible n'est pas thermofusible, cette étape sera ajustée. Si la colonne thermofusible a été fusionnée pour fixer le substrat en aluminium, couper la partie thermofusible de la pointe thermofusible à l'aide d'une pince diagonale.

1. appuyez sur la boucle vers l'extérieur, retirez la bande de pression du substrat en aluminium de la baîonnette et retirez la bande de pression. Cette étape n'est nécessaire que pour le panneau lumineux de 24W, les autres éléments ne sont pas nécessaires.

1. appuyez sur la boucle vers l'extérieur, retirez le substrat en aluminium de la boucle et retirez la carte de la source lumineuse.

1. retirer le câble à deux brins (diamètre du fil 18-22AWG) et l'insérer dans la borne de connexion. Brancher l'alimentation externe pour les tests.
   Note : Le retrait de la source lumineuse annule la garantie.

RoHS

EN CAS DE QUESTION/PROBLÈME CONCERNANT LE PRODUIT, VEUILLEZ NOUS CONTACTER À L'ADRESSE SUIVANTE : [e-mail] POUR PLUS D'INFORMATIONS SUR LA GAMME DE PRODUITS, VEUILLEZ CONTACTER NOTRE DISTRIBUTEUR OU LES REVENDEURS LES PLUS PROCES. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
