VT-60006 - Világítás V-TAC - Ingyenes használati útmutató

Terméktípus	Felületre szerelhető LED panel
Márka	V-TAC
Modell	VT-60006
Teljesítmény	24 W
Fényforrás	Szakterület által cserélhető LED
Méretek (kb.)	600 x 600 mm
Súly (kb.)	2 kg
Tápellátás	220-240 V AC, 50/60 Hz
Használat	Csak beltéri használatra
Szerelés	Felületre (mennyezetre), mellékelt tartóval
Védettségi fokozat	IP20 (becsült)
Színhőmérséklet	Nincs megadva (tipikusan hideg fehér vagy semleges)
Fényáram	Körülbelül 2400 lm (becsült 24W-ra)
Élettartam	Akár 30 000 óra (becsült)
Energiahatékonysági osztály	Lásd a terméken lévő címkét (tipikusan A+ - A++)
Garancia	5 év (gyártási hibákra, napi 10-12 órás használat mellett)
Karbantartás	Puha, száraz kendővel tisztítható
Biztonsági előírások	Telepítés előtt áramtalanítsa; ne nézzen közvetlenül a fénysugárba; szerelés szakember által
Újrahasznosítás	Leadható boltban vagy hulladékudvarban; ne dobja a háztartási hulladékba
Csomagolás tartalma	LED panel, szerelőtartó, csavarok, használati útmutató

Gyakran ismételt kérdések - VT-60006 V-TAC

Hogyan kell felszerelni a VT-60006 LED panelt?

A telepítést szakképzett villanyszerelőnek kell végeznie. Először kapcsolja le az áramellátást. Rögzítse a tartót a mennyezetre a mellékelt csavarokkal, csatlakoztassa a vezetékeket a kapcsolási rajz szerint, majd rögzítse a panelt a tartóra. A részletekért tekintse meg a használati útmutatót.

Használható ez a panel kültéren?

Nem, ez a termék csak beltéri használatra készült. Ne telepítse nedves vagy időjárásnak kitett helyekre.

Hogyan kell tisztítani a LED panelt?

Használjon puha, száraz kendőt a felület tisztításához. Soha ne használjon vegyi tisztítószereket vagy súrolószereket. Tisztítás előtt győződjön meg arról, hogy az áramellátás ki van kapcsolva és a termék lehűlt.

Mi a teendő, ha a panel nem világít?

Először ellenőrizze, hogy az áramellátás ki van-e kapcsolva, majd ellenőrizze az elektromos csatlakozásokat és a biztosítékot. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal a [e-mail] címen.

Cserélhető a fényforrás?

Igen, a LED fényforrás cserélhető, de csak szakember által. A nem szakszerű csere érvényteleníti a garanciát.

Mi a LED panel élettartama?

A becsült élettartam körülbelül 30 000 óra, a használati körülményektől függően. A termék napi 10-12 órás működésre lett tervezve.

Használható fényerőszabályzó ehhez a panelhez?

A használati útmutató nem említ kompatibilitást fényerőszabályzóval. Alapértelmezés szerint javasolt nem használni fényerőszabályzót, kivéve ha az kifejezetten fel van tüntetve.

Hogyan kell újrahasznosítani a terméket az élettartam végén?

Ne dobja a terméket a háztartási hulladékba. Adja le egy boltban vagy hulladékudvarban, ahol az elektromos és elektronikus készülékek újrahasznosítását végzik.

Érvényes a garancia helytelen telepítés okozta károkra?

Nem, a garancia csak a gyártási hibákra vonatkozik. A helytelen telepítés vagy használat által okozott károkra nem terjed ki.

Mennyi a VT-60006 panel súlya?

A hozzávetőleges súly körülbelül 2 kg. Győződjön meg arról, hogy a szerelőtartó szilárdan rögzítve van a mennyezetre.

HASZNÁLATI ÚTMUTATÓ VT-60006 V-TAC

LED HÁTTÉRVILÁGÍTÁSÚ FELÜLETRE SZERELT PANEL

"Ez a termék energiahatékonysági osztályú fényforrást tartalmaz", ahol az helyébe a term ékben lévő fényforrás energiahatékonysági osztálya lép.

BEVEZETÉS ÉS GARANCIA

Köszönjük, hogy V-TAC terméket választott és vásárolt. A V-TAC a legjobbat fogja nyújtani Önnek. Kérjük, olvassa el figyelmesen ezeket az utasításokat, mielőtt elkezdi a telepítést, és tartsa kéznél ezt a kézikönyvet a későbbi használatra. Ha bármilyen más kérdése van, kérjük, forduljon a kereskedőnkhöz vagy a helyi forgalmazóhoz, akitől a terméket vásárolta. Ök képzettek és készen állnak arra, hogy a lehető legjobban kiszolgálják Önt. A garancia a vásárlástól számított 5 évig érvényes. A garancia nem vonatkozik a helytelen telepítés vagy rendellenes elhasználódás okozta károkra. A vállalat nem vállal garanciát a termék helytelen eltávolítása és beszerelése miatt bármely felületen keletkezett károkra. A termékek napi 10-12 órás működésre alkalmasak. A termék napi 24 órás használata esetén a garancia érvényét veszti. A termékre kizárólag gyártási hibák esetén vállalunk garanciát.

FIGYELMEZTETÉS

• A telepítés megkezdése előtt feltétlenül kapcsolja ki a készüléket.
• A beszerelést csak tanúsított személy végezheti.
• Ha a lámpatest külső hajlékony kábele vagy zsinórja megsérül, azt a veszély elkerülése érdekében kizárólag a gyártónak vagy szervizének, illetve hasonló képesítéssel rendelkező személynek kell kicserélnie.
• A kábel vagy zsinór rögzítésének módja, hogy a cserét csak a g y á r t ó , annak szervizügynöke vagy hasonló képesítéssel rendelkező személy végezze el.
  • Csak beltéri használatra.

Ez a jelölés azt jelzi, hogy ezt a terméket nem szabad más háztartási hulladékkal együtt ártalmatlanítani.

Vigyázat, áramütés veszélye.

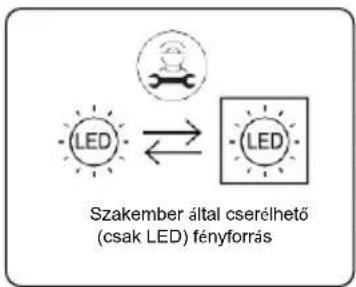

SZakember által cserélhető (csak LED) fényforrás

Ne nézzen közvetlenül a LED fénysugárba. A termék csak névleges feszültséggel vagy a megadott tartományon belüli feszültséggel táplálható. Tilos a terméket sérült védőburkolattal használni. A terméket nem szabad kedvezőtlen körülmények között használni, pl. por, víz, nedvesség, rezgés, robbanásveszélyes légkör, füst vagy vegyi füst stb. esetén. Erős elektromágneses interferencia területén a termék működése megzavarható.

HASZNÁLATI ÚTMUTATÓ/KARBANTARTÁS

Minden karbantartási munkát akkor kell elvégezni, amikor a tápellátás le van kapcsolva, és a termék lehült. Csak puha és száraz ruhával tisztítsa. Ne használjon kémiai tisztítószereket. Ne takarja le a terméket. Biztosítsa a szabad levegőhöz való hozzáférést. A termék magasabb hómérsékletre melegedhet.

FELSZERELÉS

A felszerelés előtt olvassa el a kézikönyvet. A szerelést szakképzett villanyszerelőnek kell elvégeznie. Legyen óvatos. A termék védőérintkezővel / végződéssel rendelkezik. A védővezeték csatlakoztatásának elmulasztása áramütéshez vezethet. Szerelési ábra: lásd a képeket. Ellenőrizze a megfelelő mechanikai az első használat előtt rögzítés és az elektromos hálózathoz való csatlakoztatás.

FELSZÍNI PANEL SZERELÉSI DIAGRAM

1.Kapcsolja ki a készüléket a telepítés megkezdése előtt.	2.Erősítse meg a konzol beépítési helyzetét	3.Fúrjon egy
4.Dugja be a tágulási	5.Rögzítse a konzolt ( tartozék) a mennyezetre	6.Csatlakoztassa a vezetékeket a
7.Rögzítse a panelt a konzolra.	8.Rögzítse a lámpát és a konzolt csavarokkal.	9.Kapcsolja be a készüléket. és tesztelie a

SZÉTSZERELÉSI DIAGRAM

(Csak a piacfelügyeleti csoport számára)

1. Kapcsolja ki, érintse meg a diffúziós lemez központi területét egy hegyes szerszámmal, és vegye ki a repedt diffúziós lemezt.


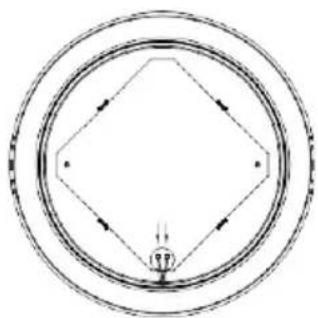

1. Távolítsa el a tápkábelt a dugaszoló csatlakozóból.


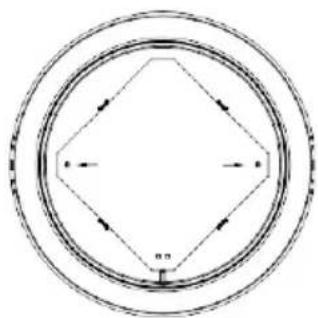

3.Ha nincs forró olvadék oszlop a lámpatestben, vagy a forró olvadék oszlop nem forró olvadék, ezt a lépést be kell állítani. kezelés nélkül.H a a forróolvadék-oszlopot az alumínium aljzat rögzítéséhez olvasztották, vágja le a forróolvadék-pont forróolvadék-részét átlós fogóval.

1. Nyomja kifelé a csatot, távolítsa el az alumínium aljzat nyomócsíkját a bajonettról, és vegye le a nyomócsíkot. Ez a lépés csak a 24 W-os panelfényhez szükséges, más elemekre nincs szükség.

1. Nyomja kifelé a csatot, távolítsa el az alumínium hordozót a csatról, és vegye ki a fényforrás lapot.

6.Vegye ki a kétzsinóros kábelt (vezetékátmérő 18-22AWG), és helyezze be a dugaszolható terminálba. Csatlakoztassa a külső tápegységet a teszteléshez.

Megjegyzés: A fényforrás eltávolítása érvényteleníti a garanciát

RoHS

A TERMÉKKEL KAPCSOLATOS BÁRMILYEN KÉRDÉS/PROBLÉMA ESETÉN KÉRJÜK, FORDULJON HOZZÁNK A KÖVETKEZŐ CÍMEN: [e-mail] TOVÁBBI TERMÉKVÁLASZTÉKÉRT, ÉRDEKLŐDÉSÉRT KÉRJÜK, LÉPJEN KAPCSOLATBA FORGALMAZÓNKKAL VAGY A LEGKÖZELEBBI KERESKEDŐINKKEL. V-TACEUROPE LTD. BULGÁRIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
