VT-60006 - Beleuchtung V-TAC - Kostenlose Bedienungsanleitung

Produkttyp	LED-Panel für die Deckenmontage
Marke	V-TAC
Modell	VT-60006
Leistung	24 W
Lichtquelle	LED, austauschbar durch Fachpersonal
Abmessungen (ca.)	600 x 600 mm
Gewicht (ca.)	2 kg
Stromversorgung	220-240 V AC, 50/60 Hz
Verwendung	Nur für Innenräume
Montage	Aufputz (Decke), mit beiliegender Halterung
Schutzart	IP20 (geschätzt)
Farbtemperatur	Nicht spezifiziert (kaltweiß oder neutralweiß typisch)
Lichtstrom	Ca. 2400 lm (geschätzt für 24W)
Lebensdauer	Bis zu 30.000 Stunden (geschätzt)
Energieeffizienzklasse	Siehe Etikett auf dem Produkt (A+ bis A++ typisch)
Garantie	5 Jahre (Herstellungsfehler, Nutzung 10-12 h/Tag)
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheitshinweise	Vor der Installation die Stromversorgung unterbrechen; nicht direkt in den Lichtstrahl blicken; Installation durch einen zertifizierten Elektriker
Entsorgung	Im Geschäft oder Wertstoffhof abgeben; nicht mit dem Hausmüll entsorgen
Lieferumfang	LED-Panel, Montagehalterung, Schrauben, Anleitung

Häufig gestellte Fragen - VT-60006 V-TAC

Wie installiere ich das LED-Panel VT-60006?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie zuerst die Stromversorgung aus. Befestigen Sie die Halterung mit den beiliegenden Schrauben an der Decke, verbinden Sie die Verkabelung gemäß dem Schaltplan, und befestigen Sie dann das Panel an der Halterung. Weitere Details entnehmen Sie bitte der Anleitung.

Kann ich dieses Panel im Freien verwenden?

Nein, dieses Produkt ist nur für die Verwendung in Innenräumen konzipiert. Installieren Sie es nicht in feuchten oder witterungsgefährdeten Bereichen.

Wie reinige ich das LED-Panel?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Oberfläche. Verwenden Sie niemals chemische Reinigungsmittel oder Scheuermittel. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist und das Produkt vor der Reinigung abgekühlt ist.

Was tun, wenn die Leuchte nicht angeht?

Überprüfen Sie zuerst, ob die Stromversorgung ausgeschaltet ist, dann überprüfen Sie die elektrischen Anschlüsse und die Sicherung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst unter [e-mail].

Ist die Lichtquelle austauschbar?

Ja, die LED-Lichtquelle kann ausgetauscht werden, jedoch nur durch Fachpersonal. Jeder nicht qualifizierte Austauschversuch führt zum Erlöschen der Garantie.

Wie hoch ist die Lebensdauer des LED-Panels?

Die geschätzte Lebensdauer beträgt ca. 30.000 Stunden, abhängig von den Nutzungsbedingungen. Das Produkt ist für einen Betrieb von 10 bis 12 Stunden pro Tag ausgelegt.

Kann ich einen Dimmer mit diesem Panel verwenden?

Die Anleitung erwähnt keine Kompatibilität mit einem Dimmer. Standardmäßig wird empfohlen, keinen Dimmer zu verwenden, es sei denn, dies wird ausdrücklich angegeben.

Wie entsorge ich das Produkt am Ende seiner Lebensdauer?

Entsorgen Sie das Produkt nicht im Hausmüll. Geben Sie es in einem Geschäft oder Wertstoffhof ab, der für das Recycling von Elektro- und Elektronikgeräten vorgesehen ist.

Gilt die Garantie bei Schäden durch unsachgemäße Installation?

Nein, die Garantie deckt nur Herstellungsfehler ab. Schäden durch unsachgemäße Installation oder Verwendung sind nicht abgedeckt.

Wie schwer ist das Panel VT-60006?

Das ungefähre Gewicht beträgt 2 kg. Stellen Sie sicher, dass die Montagehalterung fest an der Decke befestigt ist.

BEDIENUNGSANLEITUNG VT-60006 V-TAC

LED-HINTERGRUNDBELEUCHTETE OBERFLÄCHENMONTIERTE PLATTE

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse ", wobei durch die Energieeffizienzklasse der enthaltenen Lichtquelle zu ersetzen ist

EINFÜHRUNG & GARANTIE

Vielen Dank, dass Sie ein V-TAC-Produkt ausgewählt und gekauft haben. V-TAC wird Ihnen die besten Dienste leisten. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen, und bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Sollten Sie weitere Fragen haben, wenden Sie sich bitte an unseren Händler oder an den lokalen Verkäufer, von dem Sie das Produkt gekauft haben. Sie sind geschult und bereit, Sie bestmöglich zu bedienen. Die Garantie gilt für 5 Jahre ab dem Kaufdatum. Die Garantie gilt nicht für Schäden, die durch unsachgemäße Installation oder abnormalen Verschleiß verursacht wurden. Das Unternehmen übernimmt keine Garantie für Schäden an Oberflächen, die durch unsachgemäßen Aus- und Einbau des Produkts entstehen. Die Produkte sind für einen täglichen Betrieb von 10-12 Stunden geeignet. Bei einer Nutzung des Produkts über 24 Stunden pro Tag erlischt die Garantie. Für dieses Produkt wird nur eine Garantie für Herstellungsfehler gewährt.

WARNUNG

• Bitte stellen Sie sicher, dass Sie den Strom abschalten, bevor Sie mit der Installation beginnen.
  • Die Installation muss von einer zertifizierten Person durchgeführt werden.
• Wenn die äußere flexible Leitung oder das Kabel dieser Leuchte beschädigt ist, muss sie/es ausschließlich durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.
• Art der Befestigung des Kabels oder der Schnur, so dass ein Austausch nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person erfolgen kann.
• Nur für Innenräume geeignet.

Diese Kennzeichnung weist darauf hin, dass dieses Produkt nicht mit anderen Haushaltsabfällen entsorgt werden darf.

Vorsicht, Gefahr eines Stromschlags.

Auswechselbare (nur LED) Lichtquelle durch einen Fachmann

Schauen Sie nicht direkt in den LED-Lichtstrahl. Das Produkt darf nur mit der Nennspannung oder einer Spannung innerhalb d e s angegebenen Bereichs betrieben werden. Es ist verboten, das Produkt mit beschädigter Schutzabdeckung zu verwenden. Das Produkt darf nicht unter ungünstigen Bedingungen verwendet werden, z.B. Staub, Wasser, Feuchtigkeit, Vibrationen, explosive Luft, Dämpfe oder chemische Dämpfe usw. Im Bereich starker elektromagnetischer Störungen kann die Funktion des Produkts gestört werden.

NUTZUNGSRICHTLINIEN/WARTUNG

Alle Wartungsarbeiten dürfen nur bei ausgeschalteter Stromversorgung und a b g e k ü h l t e m Gerät durchgeführt werden. Reinigen Sie nur mit weichen und trockenen Tüchern. Verwenden Sie keine chemischen Reinigungsmittel. Decken Sie das Gerät nicht ab. Sorgen Sie für freien Luftzugang. Das Produkt kann sich auf eine höhere Temperatur erwärmen.

MONTAGE

Lesen Sie vor der Montage das Handbuch. Die Montage sollte von einem qualifizierten Elektriker durchgeführt werden. Seien Sie vorsichtig. Das Produkt verfügt über einen Schutzkontakt/Klemme. Wird der Schutzkontakt nicht angeschlossen, besteht die Gefahr eines Stromschlags. Montageschema: siehe Bilder. Prüfen Sie, ob die mechanische Befestigung und Anschluss an das Stromnetz vor dem ersten Gebrauch.

INSTALLATIONSSCHEMA FÜR AUFPUTZPLATTEN

1. schalten Sie die Stromversorgung aus, bevor

1. bestätigen Sie die Einbauposition der

1. befestigen Sie die Halterung (im

1. Schließen Sie die Verkabelung gemäß

1. Befestigen Sie die Platte an der Halterung.

1. Befestigen Sie die Leuchte und die Halterung mit Schrauben.

1. Schalten Sie den Strom ein und testen Sie das Licht.

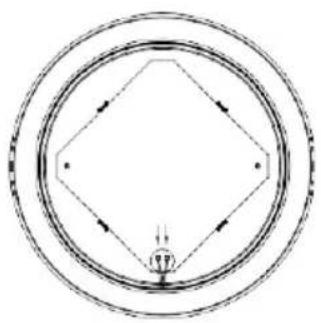

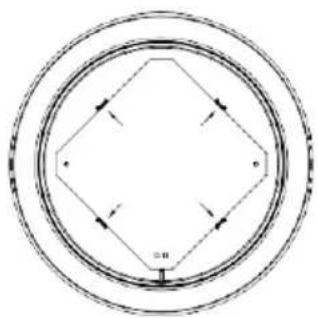

DEMONTAGESKIZZE

(Nur für das Marktüberwachungsteam)

1. ausschalten, mit einem spitzen Werkzeug auf den mittleren Bereich der Vertellerplatte klopfen und die gerissene Verteilerplatte herausnehmen

1. entfernen Sie das Stromkabel von der Steckklemme

1. wenn es keine Heißschmelzsäule im Lampenkörper gibt oder die Heißschmelzsäule nicht heißschmelzend Ist, wird dieser Schritt angepasst. Wenn die Schmelzklebstoffsäule zur Fixierung des Aluminiumsubstrats verschmolzen wurde, schneiden Sie den Schmelzklebstoffteil der Schmelzklebstoffspitze mit einer Schrägzange ab.

1. drücken Sie die Schnalle nach außen, entfernen Sie den Druckstreifen des Aluminiumsubstrats vom Bajonett und nehmen Sie den Druckstreifen ab. Dieser Schritt ist nur für 24W-Panel-Licht erforderlich, andere Elemente sind nicht erforderlich.

Drücken Sie die Schnalle nach außen, entfernen Sie das Aluminiumsubstrat von der Schnalle und nehmen Sie die Lichtquellenplatine ab.

Nehmen Sie das zweiadrige Kabel (Drahtdurchmesser 18-22AWG) heraus und stecken Sie es in die Steckklemme. Schließen Sie die externe Stromversorgung zum Testen an.

Hinweis: Die Entfernung der Lichtquelle führt zum Erlöschen der Garantie.

RoHS

BEI FRAGEN/PROBLEMEN MIT DEM PRODUKT WENDEN SIE SICH BITTE AN UNS UNTER: [e-mail] FÜR WEITERE PRODUKTE, ANFRAGEN WENDEN SIE SICH BITTE AN UNSEREN DISTRIBUTOR ODER DEN NÄCHSTGELEGENEN HÄNDLER. V-TAC EUROPE LTD. BULGARIEN, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
