Produkttyp	LED-Beleuchtungspanel
Modell	VT-61140
Leistung	40 W
Lichtstrom	4800 Lumen
Lichtausbeute	>120 lm/W
Lebensdauer	25.000 Stunden
Schaltzyklen	>15.000
Farbwiedergabeindex (CRI)	≥80
Abstrahlwinkel	110°
Eingangsspannung	AC 220-240V, 50/60Hz
Schutzart	IP20
Betriebstemperatur	-20°C bis +40°C
Abmessungen	1195 x 295 x 30 mm
Leistungsfaktor	≥0,9
Garantie	2 Jahre
Verwendungsbereich	Nur für Innenräume
Installation	Nur durch zertifizierten Elektriker
Lichtquelle	Nicht austauschbar (gesamte Leuchte muss ersetzt werden)
Steuergerät	Nicht austauschbar
Anschlussklemme	Nicht im Lieferumfang enthalten
Entsorgung	Nicht mit Hausmüll entsorgen (RoHS-konform)

Häufig gestellte Fragen - VT-61140 V-TAC

Wie installiere ich das VT-61140 Panel?

Schalten Sie die Stromversorgung aus. Bohren Sie ein Loch in die Decke, führen Sie die Kabel durch und befestigen Sie das Panel. Schließen Sie die Kabel gemäß den Anweisungen an und schalten Sie den Strom wieder ein.

Kann ich das Panel selbst installieren?

Die Installation sollte nur von einem zertifizierten Elektriker durchgeführt werden, um Sicherheitsrisiken zu vermeiden.

Welche Garantie gilt für das Produkt?

Es gilt eine 2-jährige Garantie ab Kaufdatum. Die Garantie deckt Herstellungsfehler, jedoch keine Schäden durch falsche Installation oder abnormalen Verschleiß.

Was tun, wenn das Panel nicht leuchtet?

Überprüfen Sie die Stromversorgung und die Verkabelung. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Fachmann.

Kann die Lichtquelle ausgetauscht werden?

Nein, die Lichtquelle ist nicht austauschbar. Bei Defekt muss die gesamte Leuchte ersetzt werden.

Ist das Panel für den Außenbereich geeignet?

Nein, das Panel ist nur für den Innenbereich geeignet (Schutzart IP20).

Benötige ich einen Transformator?

Nein, das Panel wird direkt mit AC 220-240V, 50/60Hz betrieben. Kein externer Transformator erforderlich.

Wie reinige ich das Panel?

Reinigen Sie das Panel mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser, um Schäden zu vermeiden.

Was bedeutet die IP20 Schutzart?

IP20 bedeutet Schutz gegen feste Fremdkörper ab 12,5 mm, jedoch keinen Schutz gegen Wasser. Geeignet für trockene Innenräume.

Kann ich das Panel mit einem Dimmer verwenden?

Nein, das Panel ist nicht dimmbar. Verwenden Sie es nur mit einem Ein-/Ausschalter.

BEDIENUNGSANLEITUNG VT-61140 V-TAC

INSTRUCTION MANUAL

LED BACKLIT PANEL

02 YEAR

WARRANTY*

SUPER BRIGHT

120+

LM/WATT EFFICIENCY

TECHNICAL DATA

MODEL VT-61140	LIFE SPAN 25,000 Hours
SKU 23147, 23148	ON/OFF CYCLE >15,000
POWER 40W	IP RATING IP20
LUMENS 4800 Lm	OPERATING -20°C to +40°CTEMPERATURE
BEAM ANGLE 110°	INPUT POWER AC: 220-240V, 50/60Hz
CRI ≥80	DIMENSION 1195x295x30mm
DF ≥0.9

INTRODUCTION & WARRANTY

Thank you for selecting and buying V-TAC product. V-TAC will serve you the best. Please read these instructions carefully before starting the installation and keep this manual handy for future reference. If you have any another query, please contact our dealer or local vendor from whom you have purchased the product. They are trained and ready to serve you at the best. The warranty is valid for 2 years from the date of purchase. The warranty does not apply to damage caused by incorrect installation or abnormal wear and tear. The company gives no warranty against damage to any surface due to incorrect removal and installation of the product. The products are suitable for 10-12 Hours Daily operation. Usage of product for 24 Hours a day would void the warranty. This product is warranted for manufacturing defects only.

MULTI-LANGUAGE MANUAL QR CODE

Please scan the QR code to

access the manual in multiple languages.

WARNING

• Please make sure to turn off the power before starting the installation.
  • Installation should only be done by a certified electrician.
  • Terminal block not included.
• The light source of this luminaire is not replaceable, when the light source reaches its end of life the whole luminaire should be replaced.
• If the external flexible cable or cord of this luminaire is damaged, it shall be exclusively replaced by the manufacturer or his service agent or a similar qualified person in order to avoid a hazard.
• Proper grounding should be ensured throughout the installation.
• For Indoor use only

Non-replaceable control gear

Non-replaceable light source

This marking indicates that this product should not be disposed of with other household wastes.

Caution, Risk of electric shock

Luminaires not suitable for covering with thermally insulating material.

INSTALLATION INSTRUCTION

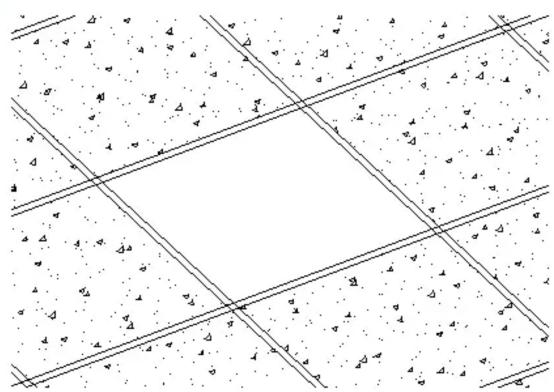

1

Pure geometric lines intersecting a grid background with scattered triangles (no text or symbols)

1. Make a hole ceiling

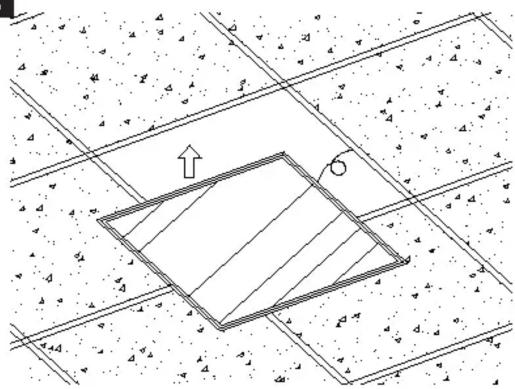

2

Architectural diagram showing a square structure with diagonal lines and directional arrows, surrounded by scattered triangles (no text or symbols)

1. Put up the panel onto the ceiling
   3

AC220\~240V

1. Wiring the AC source cable to the power supply.

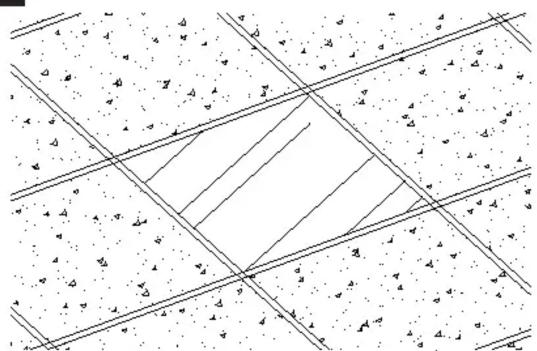

4

Pure geometric lines intersecting with scattered triangles and dots, no text or symbols present

1. Turn on the switch, test the fixture light on.

RoHS
