Typ produktu	Panel LED na powierzchnię
Marka	V-TAC
Model	VT-60006
Moc	24 W
Źródło światła	LED wymienialny przez profesjonalistę
Wymiary (ok.)	600 x 600 mm
Waga (ok.)	2 kg
Zasilanie	220-240 V AC, 50/60 Hz
Zastosowanie	Tylko do wnętrz
Montaż	Na powierzchnię (sufit), z dołączonym wspornikiem
Stopień ochrony	IP20 (szacowany)
Temperatura barwowa	Nieokreślona (typowy zimny lub neutralny biały)
Strumień świetlny	Około 2400 lm (szacowany dla 24W)
Żywotność	Do 30 000 godzin (szacowana)
Klasa efektywności energetycznej	Patrz etykieta na produkcie (typowa A+ do A++)
Gwarancja	5 lat (wady produkcyjne, użytkowanie 10-12 h/dzień)
Konserwacja	Czyścić miękką, suchą szmatką
Zalecenia bezpieczeństwa	Wyłączyć zasilanie przed instalacją; nie patrzeć bezpośrednio na wiązkę; instalacja przez certyfikowanego elektryka
Recykling	Oddać w sklepie lub punkcie zbiórki odpadów; nie wyrzucać z odpadami domowymi
Zawartość opakowania	Panel LED, wspornik montażowy, śruby, instrukcja

Często zadawane pytania - VT-60006 V-TAC

Jak zainstalować panel LED VT-60006 ?

Instalacja powinna być wykonana przez wykwalifikowanego elektryka. Najpierw wyłącz zasilanie. Przymocuj wspornik do sufitu za pomocą dołączonych śrub, podłącz okablowanie zgodnie ze schematem, a następnie zamocuj panel na wsporniku. Szczegóły znajdziesz w instrukcji.

Czy mogę używać tego panelu na zewnątrz ?

Nie, ten produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Nie instaluj go w wilgotnych miejscach ani narażonych na działanie warunków atmosferycznych.

Jak czyścić panel LED ?

Do czyszczenia powierzchni używaj miękkiej, suchej szmatki. Nigdy nie używaj chemicznych detergentów ani ściernych środków czyszczących. Przed czyszczeniem upewnij się, że zasilanie jest wyłączone, a produkt ostygł.

Co zrobić, jeśli dioda się nie świeci ?

Najpierw sprawdź, czy zasilanie jest wyłączone, a następnie sprawdź połączenia elektryczne i bezpiecznik. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem posprzedażnym pod adresem [e-mail].

Czy źródło światła jest wymienne ?

Tak, źródło światła LED można wymienić, ale wyłącznie przez profesjonalistę. Każda próba niewykwalifikowanej wymiany spowoduje utratę gwarancji.

Jaka jest żywotność panelu LED ?

Szacowana żywotność wynosi około 30 000 godzin, w zależności od warunków użytkowania. Produkt jest przeznaczony do pracy przez 10-12 godzin dziennie.

Czy mogę używać ściemniacza z tym panelem ?

Instrukcja nie wspomina o kompatybilności ze ściemniaczem. Domyślnie zaleca się nieużywanie ściemniacza, chyba że jest to wyraźnie wskazane.

Jak zutylizować produkt po zakończeniu żywotności ?

Nie wyrzucaj produktu wraz z odpadami domowymi. Oddaj go w sklepie lub punkcie zbiórki odpadów przeznaczonym do recyklingu urządzeń elektrycznych i elektronicznych.

Czy gwarancja obowiązuje w przypadku uszkodzeń spowodowanych nieprawidłową instalacją ?

Nie, gwarancja obejmuje tylko wady produkcyjne. Uszkodzenia spowodowane nieprawidłową instalacją lub użytkowaniem nie są objęte gwarancją.

Jaka jest waga panelu VT-60006 ?

Przybliżona waga wynosi około 2 kg. Upewnij się, że wspornik montażowy jest solidnie przymocowany do sufitu.

INSTRUKCJA OBSŁUGI VT-60006 V-TAC

"Ten produkt zawiera źródło światła o klasie efektywności energetycznej ", gdzie zastępuje się klasą efektywności energetycznej źródła światła.

Dziękujemy za wybranie i zakup produktu V-TAC. Firma V-TAC będzie służyć jak najlepiej. Przed rozpoczęciem instalacji należy uważnie przeczytać niniejszą instrukcję i zachować ją do wykorzystania w przyszłości. W przypadku jakichkolwiek innych pytań prosimy o kontakt z naszym dealerem lub lokalnym sprzedawcą, od którego zakupiono produkt. Są oni przeszkoleni i gotowi do świadczenia usług na najwyższym poziomie. Gwarancja jest ważna przez 5 lat od daty zakupu. G w a r a n c j a nie obejmuje uszkodzeń spowodowanych nieprawidłową instalacją lub nadmiernym zużyciem. Firma nie udziela gwarancji na uszkodzenia powierzchni spowodowane nieprawidłowym demontażem i montażem produktu. Produkty są odpowiednie do pracy przez 10-12 godzin dziennie. Używanie produktu przez 24 godziny na dobę spowoduje utratę gwarancji. Ten produkt jest objęty gwarancją wyłącznie na wady produkcyjne.

OSTRZEŻENIE

• Przed rozpoczęciem instalacji należy wyłączyć zasilanie.
• Instalacja musi być przeprowadzona przez certyfikowaną osobę.
• Jeśli zewnętrzny elastyczny kabel lub przewód tej oprawy oświetleniowej jest uszkodzony, powinien zostać wymieniony wyłącznie przez producenta lub jego przedstawiciela serwisowego lub podobną wykwalifikowaną osobę w celu uniknięcia zagrożenia.
• Sposób zamocowania kabla lub przewodu umożliwiający wymianę wyłącznie przez pro d u c e n t a , jego przedstawiciela serwisowego lub podobną wykwalifikowaną osobę.
• Tylko do użytku wewnątrz pomieszczeń.

To oznaczenie wskazuje, że tego produktu nie należy wyrzucać razem z innymi odpadami domowymi.

Uwaga, ryzyko porażenia prądem.

Wymienne (tylko LED) źródło światła przez profesjonalistę

Nie należy patrzeć bezpośrednio na wiązkę światła LED. Produkt może być zasilany wyłącznie napięciem znamionowym lub napięciem)nieszczącym się w podanym zakresie. Zabrania się używania produktu z uszkodzoną ośłoną ochronną. Produkt nie może być uży w a n y w niekorzystnych warunkach, np. kurz, woda, wilgoć, wibracje, wybuchowa atmosfera powietrza, opary lub opary chemiczne itp. W obszarze silnych zakłóceń elektromagnetycznych działanie produktu może zostać zakłócone.

WYTYCZNE UŻYTKOWANIA/KONSERWACJA

Wszelkie prace konserwacyjne należy wykonywać po odłączeniu zasilania i ostygnięciu produktu. Urządzenie należy czyścić wyłącznie miękkimi i suchymi ściereczkami. Nie używaj chemicznych detergentów. Nie przykrywać produktu. Zapewnić swobodny dostęp powietrza. Produkt może rozgrzać się do wyższej temperatury.

MONTAŻ

Przed montażem należy przeczytać instrukcję. Montaż powinien zostać przeprowadzony przez wykwalifikowanego elektryka. Należy zachować ostrożność. Produkt posiada styk/terminal ochronny. Niepodłączenie przewodu ochronnego może prowadzić do porażenia prądem. Schemat montażu: patrz ilustracje. Sprawdź poprawność mechaniczną

zamocowanie i podłączenie do zasilania elektrycznego przed pierwszym użyciem.

SCHEMAT INSTALACJI PANELU POWIERZCHNIOWEGO

1. wyłącz zasilanie przed rozpoczęciem instalacji	2. Potwierdź pozycję montażową wspornika	3. wywiercić
4. Podłącz śrubę	5. Przymocuj wspornik (w zestawie) do sufitu za	6. Podłącz przewody zgodnie ze schematem.
7. Zamocuj panel na wsporniku.	8. Przymocuj lampę i wspornik za pomoca śrub.	9. Włącz zasilanie i przetestuj światło.

SCHEMAT DEMONTA ŽU

(Tylko dla zespołu nadzoru rynku)

1. wyłącz zasilanie, dotknij środkowego obszaru płyty dyfuzyjnej spliczastym narzędziem I w y j m i j pękniętą płytę dyfuzyjną


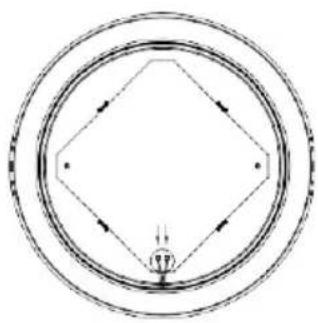

1. odlączyć przewód zasilający od zacisku wtykowego

1. jeśli w korpusie lampy nie ma kolumny topliwej lub kolumna topliwa nie jest topliwa, ten krok zostanie dostosowany Jeśli kolumna topliwa została stopiona w celu przymocowania do aluminiowego podłoża, odetnij część topliwą punktu topliwcgo za pomocą szczypiec ukośnych.

1. nacisnąć klamrę na zewnątrz, zdjęć aluminiowy pasek dociskowy podłoża z bagnetu i zdjąć pasek dociskowy. Ten krok jest wymagany tylko w przypadku oświetlenia panelowego 24 W, inne elementy nie są wymagane.

1. Naciśnij klamrę na zewnątrz, usuń aluminiowe podłoże z klamry i wyjmij płytkę źródła światła.

1. wyjąć przewód dwużyłowy (średnica przewodu 18-22AWG) i włożyć go do zacisku wtykowego. Podłącz zewnętrzne z a sil anie w celu przetestowania.

Uwaga: Usunięcie źródła światła spowoduje unieważnienie gwarancji.

RoHS

W PRZYPADKU JAKICHKOLWIEK PYTAŃ/PROBLEMÓW Z PRODUKTEM, PROSIMY O KONTAKT POD ADRESEM: [e-mail]. ABY UZYSKAĆ WIĘCEJ INFORMACJI, PROSIMY O KONTAKT Z NASZYM DYSTRYBUTOREM LUB NAJBLIŻSZYMI DEALERAMI. V-TAC EUROPE LTD. BUŁGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
