VT-60006 - Osvětlení V-TAC - Bezplatný návod k obsluze

Typ produktu	Povrchový LED panel
Značka	V-TAC
Model	VT-60006
Výkon	24 W
Světelný zdroj	LED vyměnitelná odborníkem
Rozměry (přibl.)	600 x 600 mm
Hmotnost (přibl.)	2 kg
Napájení	220-240 V AC, 50/60 Hz
Použití	Pouze do interiéru
Montáž	Na povrch (strop), s dodaným držákem
Stupeň krytí	IP20 (odhad)
Teplota barev	Nespecifikováno (typicky studená nebo neutrální bílá)
Světelný tok	Přibližně 2400 lm (odhad pro 24W)
Životnost	Až 30 000 hodin (odhad)
Třída energetické účinnosti	Viz štítek na výrobku (typicky A+ až A++)
Záruka	5 let (výrobní vady, použití 10-12 h/den)
Údržba	Čistěte suchým měkkým hadříkem
Bezpečnostní pokyny	Před instalací vypněte proud; nedívejte se přímo do paprsku; instalaci provádí certifikovaný elektrikář
Recyklace	Odevzdejte v obchodě nebo ve sběrném dvoře; nevyhazujte do směsného odpadu
Obsah balení	LED panel, montážní držák, šrouby, návod

Často kladené otázky - VT-60006 V-TAC

Jak nainstalovat LED panel VT-60006?

Instalaci musí provést kvalifikovaný elektrikář. Nejprve vypněte napájení. Připevněte držák ke stropu pomocí dodaných šroubů, připojte kabely podle schématu a poté upevněte panel na držák. Podrobnosti naleznete v návodu.

Mohu tento panel používat venku?

Ne, tento výrobek je určen pouze pro použití v interiéru. Neinstalujte jej do vlhkých prostor nebo míst vystavených povětrnostním vlivům.

Jak čistit LED panel?

K čištění povrchu použijte suchý měkký hadřík. Nikdy nepoužívejte chemické čisticí prostředky nebo abrazivní přípravky. Před čištěním se ujistěte, že je napájení vypnuto a výrobek vychladl.

Co dělat, když se kontrolka nerozsvítí?

Nejprve zkontrolujte, zda je napájení vypnuto, poté zkontrolujte elektrická připojení a pojistku. Pokud problém přetrvává, kontaktujte zákaznickou podporu na [e-mail].

Je světelný zdroj vyměnitelný?

Ano, LED světelný zdroj lze vyměnit, ale pouze odborníkem. Jakýkoli nekvalifikovaný pokus o výměnu ruší záruku.

Jaká je životnost LED panelu?

Odhadovaná životnost je přibližně 30 000 hodin v závislosti na podmínkách použití. Výrobek je určen pro provoz 10 až 12 hodin denně.

Mohu s tímto panelem použít stmívač?

Návod neuvádí kompatibilitu se stmívačem. Obecně se doporučuje stmívač nepoužívat, pokud není výslovně uvedeno.

Jak recyklovat výrobek na konci životnosti?

Nevyhazujte výrobek do směsného odpadu. Odevzdejte jej v obchodě nebo sběrném dvoře určeném pro recyklaci elektrických a elektronických zařízení.

Platí záruka v případě poškození nesprávnou instalací?

Ne, záruka se vztahuje pouze na výrobní vady. Škody způsobené nesprávnou instalací nebo používáním nejsou kryty.

Jaká je hmotnost panelu VT-60006?

Přibližná hmotnost je 2 kg. Ujistěte se, že je montážní držák pevně připevněn ke stropu.

NÁVOD K OBSLUZE VT-60006 V-TAC

"Tento výrobek obsahuje zdroj světla třídy energetické účinnosti ", kde se nahradí třídou energetické účinnosti obsaženého zdroje světla.

ÚVOD A ZÁRUKA

Děkujeme, že jste si vybrali a zakoupili produkt V-TAC. V-TAC vám bude sloužit co nejlépe. Před zahájením instalace si prosím pečlivě přečtěte tyto pokyny a uschovejte si tento návod pro budoucí použití. V případě dalších dotazů se obraťte na našeho prodejce nebo místního prodejce, od kterého jste výrobek zakoupili. Jsou vyškoleni a připraveni vám co nejlépe posloužit. Záruka je platná po dobu 5 let od data zakoupení. Záruka se nevztahuje na poškození způsobené nesprávnou instalací nebo abnormálním opotřebením. Společnost neposkytuje záruku na poškození jakéhokoli povrchu v důsledku nesprávné demontáže a instalace výrobku. Výrobky jsou vhodné pro 10-12 hodin denního provozu. Používání výrobku po dobu 24 Hodin denně by znamenalo ztrátu záruky. Na tento výrobek se vztahuje záruka pouze na výrobní vady.

VAROVÁNÍ

• Před zahájením instalace nezapomeňte vypnout napájení.
• Instalaci musí provádět certifikovaná osoba.
• Pokud dojde k poškození vnějšího ohebného kabelu nebo šňůry tohoto svítidla, musí být vyměněn výhradně výrobcem nebo jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se předešlo nebezpečí.
• Způsob upevnění kabelu nebo šnůry takový, že výměnu může provést pouze v ý r o b c e , jeho servisní zástupce nebo podobně kvalifikovaná osoba.
• Pouze pro vnitřní použití.

Toto označení znamená, že tento výrobek by neměl být likvidován společně s ostatním domovním odpadem.

Pozor, nebezpečí úrazu elektrickým proudem.

Vyměnitelný (pouze LED) světelný zdroj profesionálem

Nedívejte se přímo na světelný paprsek LED. Výrobek může být napájen pouze jmenovitým napětím nebo napětím v uvedeném rozsahu. Je zakázáno používat výrobek s poškozeným ochranným krytem. Výrobek se nesmí používat v nepříznivých podmínkách, např. v prachu, vodě, vlhkosti, vibracích, výbušném ovzduší, výparech nebo chemických výparech apod. V oblasti silného elektromagnetického rušení může dojít k narušení funkce výrobku.

POKYNY PRO POUŽÍVÁNÍ/ÚDRŽBU

Veškeré údržbářské práce se musí provádět po odpojení napájení a v y c h l a d n u t í výrobku. Čistěte pouze měkkými a suchými utěrkami. Nepoužívejte chemické čisticí prostředky. Výrobek nezakrývejte. Zajistěte volný přístup vzduchu. Výrobek se může zahřát na vyšší teplotu.

MONTÁŽ

Před montáží si přečtěte příručku. Montáž by měl provádět kvalifikovaný elektrikář. Dbejte zvýšené opatrnosti. Výrobek je vybaven ochranným kontaktem /koncovkou. Nepřipojení ochranného vodiče může vést k úrazu elektrickým proudem. Montážní schéma: viz obrázky. Zkontrolujte správnou mechanickou

upevnění a připojení k elektrické síti před prvním použitím.

INSTALAČNÍ SCHÉMA POVRCHOVÉHO PANELU

1.Před zahájením instalace vypněte napájení	2.Potvrďte instalační polohu držáku	3.Vyvrtejte
4.Plug in expansion bolt.	5.Připevněte držák (je součástí dodávky) ke	6. Zapoite kabeláž podle schématu zapoiení
7. Připevněte panel na držák	8. Připevněte světlo a držák pomocí	vyzkoušejte světlo.

DEMONTÁŽNÍ SCHÉMA

(Pouze pro tým pro dohled nad trhem)

1.Vypněte napájení, špičatým nástrojem poklepejte na střední část difuzní desky a v y j mě t e prasklou difuzní desku.


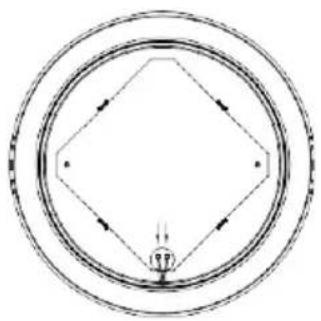

2.Odpojte napájecí vodič od zástrčkové svorky


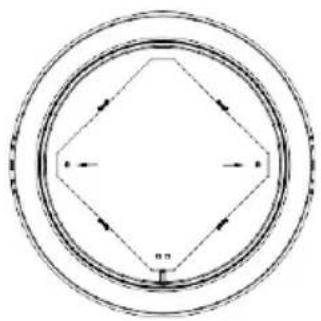

1. Pokud v tělese lampy není žádný sloupec horké taveniny nebo sloupec horké taveniny není horký, tento krok bude upraven. Pokud b y l sloupek tavné pistole roztaven pro upevnění hliníkového podkladu, odřízněte část hrotu tavné pistole pomocí diagonálních kleští.

1. Stiskněte sponu směrem ven, odstraňte přítlačnou lištu hliníkového substrátu z bajonetu a odstraňte přítlačnou lištu. Tento krok je nutný pouze pro 24W panelové světlo, ostatní položky nejsou nutné.

1. Stiskněte sponu směrem ven, odstraňte hliníkový substrát ze spony a vyjměte desku světelného zdroje.

6.Vyjměte dvoušňúrový kabel (průměr drátu 18-22AWG) a vložte jej do zásuvné svorky. Přípojte externí zdroj napájení pro testování.

Poznámka: Odstraněním světelného zdroje zaniká záruka.

RoHS

V PŘÍPADĚ JAKÉHOKOLI DOTAZU NEBO PROBLÉMU S PRODUKTEM SE NA NÁS OBRAŤTE NA: PRO VÍCE INFORMACÍ O SORTIMENTU SE PROSÍM OBRAŤTE NA NAŠEHO DISTRIBUTORA NEBO NEJBLIŽŠÍ PRODEJCE. V-TAC EUROPE LTD. BULHARSKO, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
