VT-61018 - Osvětlení V-TAC - Bezplatný návod k obsluze

Typ produktu	Povrchový LED panel
Značka	V-TAC
Model	VT-61018
Výkon	24 W
Napájecí napětí	220-240 V AC
Stupeň krytí	IP20
Světelný zdroj	LED vyměnitelná odborníkem
Doporučená životnost	10 až 12 hodin denně
Záruka	5 let
Použití	Pouze do interiéru
Rozměry (D x Š x V)	600 x 600 x 30 mm (odhad)
Hmotnost	1,5 kg (odhad)
Hlavní funkce	LED osvětlení, povrchová montáž
Údržba a čištění	Čistěte měkkým suchým hadříkem bez chemických prostředků
Bezpečnost	Před instalací vypněte proud, instalaci provádí kvalifikovaný elektrikář, nedívejte se do paprsku
Náhradní díly a opravitelnost	Světelný zdroj vyměnitelný odborníkem (demontáž ruší záruku)
Obecné informace	Výrobek v souladu s předpisy, recyklovatelný

Často kladené otázky - VT-61018 V-TAC

Jak nainstalovat LED panel VT-61018?

Instalaci musí provést kvalifikovaný elektrikář. Před jakýmkoli zásahem vypněte napájení. Připevněte držák ke stropu, zapojte kabely podle přiloženého schématu a poté připevněte panel na držák. Zapněte napájení a otestujte.

Jaký je výkon zařízení?

Výkon panelu VT-61018 je 24 W.

Mohu tento výrobek používat venku?

Ne, tento panel je určen pouze pro použití v interiéru. Nesmí být vystaven vlhkosti, prachu ani povětrnostním vlivům.

Jak čistit panel?

Čistěte pouze měkkým suchým hadříkem. Nepoužívejte chemické čisticí prostředky, které by mohly poškodit povrch.

Jaká je životnost LED?

Výrobek je určen pro denní provoz 10 až 12 hodin. Používání 24 hodin denně ruší záruku.

Co dělat v případě poruchy?

V případě problému kontaktujte prodejce nebo zákaznický servis na adrese [e-mail]. Nepokoušejte se o opravu sami, pokud nejste kvalifikovaný odborník.

Je záruka platná při nepřetržitém používání 24 hodin denně?

Ne, záruka se nevztahuje, pokud je výrobek používán více než 12 hodin denně. Používání 24 hodin denně ruší záruku.

Mohu vyměnit LED sám?

Světelný zdroj je vyměnitelný pouze odborníkem. Demontáž světelného zdroje nekvalifikovanou osobou ruší záruku.

Jaké příslušenství je součástí?

Panel je dodáván s montážním držákem a šrouby. Napájecí kabel je třeba připojit přímo (není součástí dodávky).

Kde najít kompletní manuál?

Kompletní manuál je k dispozici ke stažení zdarma ve formátu PDF na webu notice-facile.com pro model VT-61018 od V-TAC.

NÁVOD K OBSLUZE VT-61018 V-TAC

"Tento výrobek obsahuje zdroj světla třídy energetické účinnosti ", kde se nahradí třídou energetické účinnosti obsaženého zdroje světla.

ÚVOD A ZÁRUKA

Děkujeme, že jste si vybrali a zakoupili produkt V-TAC. V-TAC vám bude sloužit co nejlépe. Před zahájením instalace si prosím pečlivě přečtěte tyto pokyny a uschovejte si tento návod pro budoucí použití. V případě dalších dotazů se obraťte na našeho prodejce nebo místního prodejce, od kterého jste výrobek zakoupili. Jsou vyškoleni a připraveni vám co nejlépe posloužit. Záruka je platná po dobu 5 let od data zakoupení. Záruka se nevztahuje na poškození způsobené nesprávnou instalací nebo abnormálním opotřebením. Společnost neposkytuje záruku na poškození jakéhokoli povrchu v důsledku nesprávné demontáže a instalace výrobku. Výrobky jsou vhodné pro 10-12 hodin denního provozu. Používání výrobku po dobu 24 Hodin denně by znamenalo ztrátu záruky. Na tento výrobek se vztahuje záruka pouze na výrobní vady.

VAROVÁNÍ

• Před zahájením instalace nezapomeňte vypnout napájení.
• Instalaci musí provádět certifikovaná osoba.
• Pokud dojde k poškození vnějšího ohebného kabelu nebo šňůry tohoto svítidla, musí být vyměněn výhradně výrobcem nebo jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se předešlo nebezpečí.
• Způsob upevnění kabelu nebo šnůry takový, že výměnu může provést pouze v ý r o b c e , jeho servisní zástupce nebo podobně kvalifikovaná osoba.
• Pouze pro vnitřní použití.

Toto označení znamená, že tento výrobek by neměl být likvidován společně s ostatním domovním odpadem.

Pozor, nebezpečí úrazu elektrickým proudem.

Vyměnitelný (pouze LED) světelný zdroj profesionálem

Nedívejte se přímo na světelný paprsek LED. Výrobek může být napájen pouze jmenovitým napětím nebo napětím v uvedeném rozsahu. Je zakázáno používat výrobek s poškozeným ochranným krytem. Výrobek se nesmí používat v nepříznivých podmínkách, např. v prachu, vodě, vlhkosti, vibracích, výbušném ovzduší, výparech nebo chemických výparech apod. V oblasti silného elektromagnetického rušení může dojít k narušení funkce výrobku.

POKYNY PRO POUŽÍVÁNÍ/ÚDRŽBU

Veškeré údržbářské práce se musí provádět po odpojení napájení a v y c h l a d n u t í výrobku. Čistěte pouze měkkými a suchými utěrkami. Nepoužívejte chemické čisticí prostředky. Výrobek nezakrývejte. Zajistěte volný přístup vzduchu. Výrobek se může zahřát na vyšší teplotu.

MONTÁŽ

Před montáží si přečtěte příručku. Montáž by měl provádět kvalifikovaný elektrikář. Dbejte zvýšené opatrnosti. Výrobek je vybaven ochranným kontaktem /koncovkou. Nepřipojení ochranného vodiče může vést k úrazu elektrickým proudem. Montážní schéma: viz obrázky. Zkontrolujte správnou mechanickou

upevnění a připojení k elektrické síti před prvním použitím.

INSTALAČNÍ SCHÉMA POVRCHOVÉHO PANELU

1.Před zahájením instalace vypněte napájení	2.Potvrďte instalační polohu držáku	3.Vyvrtejte
4.Plug in expansion bolt.	5.Připevněte držák (je součástí dodávky) ke	6. Zapoite kabeláž podle schématu zapoiení
7. Připevněte panel na držák	8. Připevněte světlo a držák pomocí	vyzkoušejte světlo.

DEMONTÁŽNÍ SCHÉMA

(Pouze pro tým pro dohled nad trhem)

1.Vypněte napájení, špičatým nástrojem poklepejte na střední část difuzní desky a v y j mě t e prasklou difuzní desku.


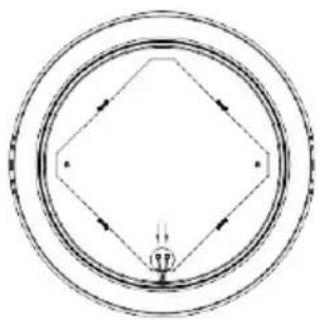

2.Odpojte napájecí vodič od zástrčkové svorky

1. Pokud v tělese lampy není žádný sloupec horké taveniny nebo sloupec horké taveniny není horký, tento krok bude upraven. Pokud b y l sloupek tavné pistole roztaven pro upevnění hliníkového podkladu, odřízněte část hrotu tavné pistole pomocí diagonálních kleští.

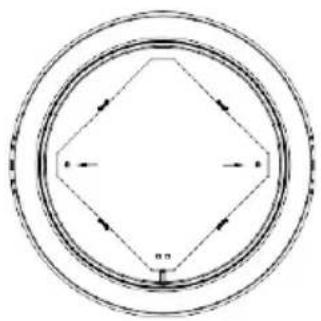

1. Stiskněte sponu směrem ven, odstraňte přítlačnou lištu hliníkového substrátu z bajonetu a odstraňte přítlačnou lištu. Tento krok je nutný pouze pro 24W panelové světlo, ostatní položky nejsou nutné.

1. Stiskněte sponu směrem ven, odstraňte hliníkový substrát ze spony a vyjměte desku světelného zdroje.

6.Vyjměte dvoušnůrový kabel (průměr drátu 18-22AWG) a vložte jej do zásuvné svorky. Přípojte externí zdroj napájení pro testování.

Poznámka: Odstraněním světelného zdroje zaniká záruka.

RoHS

V PŘÍPADĚ JAKÉHOKOLI DOTAZU NEBO PROBLÉMU S PRODUKTEM SE NA NÁS OBRAŤTE NA: PRO VÍCE INFORMACÍ O SORTIMENTU SE PROSÍM OBRAŤTE NA NAŠEHO DISTRIBUTORA NEBO NEJBLIŽSI PRODEJCE. V-TAC EUROPE LTD. BULHARSKO, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
