| Produkttyp | LED-Aufbaupanel |
| Marke | V-TAC |
| Modell | VT-61018 |
| Leistung | 24 W |
| Versorgungsspannung | 220-240 V AC |
| Schutzart | IP20 |
| Lichtquelle | LED von Fachmann austauschbar |
| Empfohlene Lebensdauer | 10 bis 12 Stunden pro Tag |
| Garantie | 5 Jahre |
| Verwendung | Nur für Innenräume |
| Abmessungen (L x B x H) | 600 x 600 x 30 mm (geschätzt) |
| Gewicht | 1,5 kg (geschätzt) |
| Hauptfunktionen | LED-Beleuchtung, Aufputzmontage |
| Pflege und Reinigung | Mit einem weichen, trockenen Tuch ohne Chemikalien reinigen |
| Sicherheit | Strom vor der Installation abschalten, Installation durch einen qualifizierten Elektriker, nicht in den Lichtstrahl schauen |
| Ersatzteile und Reparierbarkeit | Lichtquelle von einem Fachmann austauschbar (Demontage führt zum Garantieverlust) |
| Allgemeine Informationen | Produkt entspricht den Vorschriften, recycelbar |
Häufig gestellte Fragen - VT-61018 V-TAC
Benutzerfragen zu VT-61018 V-TAC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Beleuchtung kostenlos im PDF-Format! Finden Sie Ihr Handbuch VT-61018 - V-TAC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. VT-61018 von der Marke V-TAC.
BEDIENUNGSANLEITUNG VT-61018 V-TAC
LED-HINTERGRUNDBELEUCHTETE OBERFLÄCHENMONTIERTE PLATTE
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse
EINFÜHRUNG & GARANTIE
Vielen Dank, dass Sie ein V-TAC-Produkt ausgewählt und gekauft haben. V-TAC wird Ihnen die besten Dienste leisten. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen, und bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Sollten Sie weitere Fragen haben, wenden Sie sich bitte an unseren Händler oder an den lokalen Verkäufer, von dem Sie das Produkt gekauft haben. Sie sind geschult und bereit, Sie bestmöglich zu bedienen. Die Garantie gilt für 5 Jahre ab dem Kaufdatum. Die Garantie gilt nicht für Schäden, die durch unsachgemäße Installation oder abnormalen Verschleiß verursacht wurden. Das Unternehmen übernimmt keine Garantie für Schäden an Oberflächen, die durch unsachgemäßen Aus- und Einbau des Produkts entstehen. Die Produkte sind für einen täglichen Betrieb von 10-12 Stunden geeignet. Bei einer Nutzung des Produkts über 24 Stunden pro Tag erlischt die Garantie. Für dieses Produkt wird nur eine Garantie für Herstellungsfehler gewährt.
WARNUNG
- Bitte stellen Sie sicher, dass Sie den Strom abschalten, bevor Sie mit der Installation beginnen.
• Die Installation muss von einer zertifizierten Person durchgeführt werden. - Wenn die äußere flexible Leitung oder das Kabel dieser Leuchte beschädigt ist, muss sie/es ausschließlich durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.
- Art der Befestigung des Kabels oder der Schnur, so dass ein Austausch nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person erfolgen kann.
- Nur für Innenräume geeignet.
Diese Kennzeichnung weist darauf hin, dass dieses Produkt nicht mit anderen Haushaltsabfällen entsorgt werden darf.
Vorsicht, Gefahr eines Stromschlags.
Auswechselbare (nur LED) Lichtquelle durch einen Fachmann
Schauen Sie nicht direkt in den LED-Lichtstrahl. Das Produkt darf nur mit der Nennspannung oder einer Spannung innerhalb d e s angegebenen Bereichs betrieben werden. Es ist verboten, das Produkt mit beschädigter Schutzabdeckung zu verwenden. Das Produkt darf nicht unter ungünstigen Bedingungen verwendet werden, z.B. Staub, Wasser, Feuchtigkeit, Vibrationen, explosive Luft, Dämpfe oder chemische Dämpfe usw. Im Bereich starker elektromagnetischer Störungen kann die Funktion des Produkts gestört werden.
NUTZUNGSRICHTLINIEN/WARTUNG
Alle Wartungsarbeiten dürfen nur bei ausgeschalteter Stromversorgung und a b g e k ü h l t e m Gerät durchgeführt werden. Reinigen Sie nur mit weichen und trockenen Tüchern. Verwenden Sie keine chemischen Reinigungsmittel. Decken Sie das Gerät nicht ab. Sorgen Sie für freien Luftzugang. Das Produkt kann sich auf eine höhere Temperatur erwärmen.
MONTAGE
Lesen Sie vor der Montage das Handbuch. Die Montage sollte von einem qualifizierten Elektriker durchgeführt werden. Seien Sie vorsichtig. Das Produkt verfügt über einen Schutzkontakt/Klemme. Wird der Schutzkontakt nicht angeschlossen, besteht die Gefahr eines Stromschlags. Montageschema: siehe Bilder. Prüfen Sie, ob die mechanische Befestigung und Anschluss an das Stromnetz vor dem ersten Gebrauch.
INSTALLATIONSSCHEMA FÜR AUFPUTZPLATTEN
- schalten Sie die Stromversorgung aus, bevor
- bestätigen Sie die Einbauposition der
- befestigen Sie die Halterung (im
- Schließen Sie die Verkabelung gemäß
- Befestigen Sie die Platte an der Halterung.
- Befestigen Sie die Leuchte und die Halterung mit Schrauben.
- Schalten Sie den Strom ein und testen Sie das Licht.

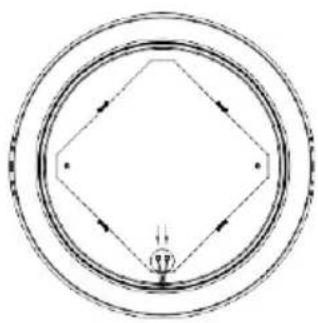

DEMONTAGESKIZZE
(Nur für das Marktüberwachungsteam)
- ausschalten, mit einem spitzen Werkzeug auf den mittleren Bereich der Vertellerplatte klopfen und die gerissene Verteilerplatte herausnehmen
- entfernen Sie das Stromkabel von der Steckklemme
- wenn es keine Heißschmelzsäule im Lampenkörper gibt oder die Heißschmelzsäule nicht heißschmelzend Ist, wird dieser Schritt angepasst. Wenn die Schmelzklebstoffsäule zur Fixierung des Aluminiumsubstrats verschmolzen wurde, schneiden Sie den Schmelzklebstoffteil der Schmelzklebstoffspitze mit einer Schrägzange ab.
- drücken Sie die Schnalle nach außen, entfernen Sie den Druckstreifen des Aluminiumsubstrats vom Bajonett und nehmen Sie den Druckstreifen ab. Dieser Schritt ist nur für 24W-Panel-Licht erforderlich, andere Elemente sind nicht erforderlich.
Drücken Sie die Schnalle nach außen, entfernen Sie das Aluminiumsubstrat von der Schnalle und nehmen Sie die Lichtquellenplatine ab.
Nehmen Sie das zweiadrige Kabel (Drahtdurchmesser 18-22AWG) heraus und stecken Sie es in die S t e c k k l e m m e . Schließen Sie die externe S t r o m v e r s o r g u n g zum Testen an.
Hinweis: Die Entfernung der Lichtquelle führt zum Erlöschen der Garantie.
RoHS
BEI FRAGEN/PROBLEMEN MIT DEM PRODUKT WENDEN SIE SICH BITTE AN UNS UNTER: SUPPORT@V-TAC.EU FÜR WEITERE PRODUKTE, ANFRAGEN WENDEN SIE SICH BITTE AN UNSEREN DISTRIBUTOR ODER DEN NÄCHSTGELEGENEN HÄNDLER. V-TAC EUROPE LTD. BULGARIEN, PLOVDIV 4000, BUL.L.KARAVELOW 9B
WEEE Number: 80133970
