VT-61018 - Iluminação V-TAC - Manual de utilização gratuito

Tipo de produto	Painel LED de superfície
Marca	V-TAC
Modelo	VT-61018
Potência	24 W
Tensão de alimentação	220-240 V CA
Índice de proteção	IP20
Fonte de luz	LED substituível por um profissional
Vida útil recomendada	10 a 12 horas por dia
Garantia	5 anos
Utilização	Interior apenas
Dimensões (C x L x A)	600 x 600 x 30 mm (estimativa)
Peso	1,5 kg (estimativa)
Funções principais	Iluminação LED, montagem em superfície
Manutenção e limpeza	Limpar com um pano macio e seco sem produtos químicos
Segurança	Desligar a corrente antes da instalação, instalação por um eletricista qualificado, não olhar para o feixe de luz
Peças de reposição e reparabilidade	Fonte de luz substituível por um profissional (a desmontagem anula a garantia)
Informações gerais	Produto conforme a regulamentação, reciclável

Perguntas frequentes - VT-61018 V-TAC

Como instalar o painel LED VT-61018?

A instalação deve ser realizada por um eletricista qualificado. Antes de qualquer intervenção, desligue a alimentação elétrica. Fixe o suporte no teto, conecte a fiação conforme o esquema fornecido, depois fixe o painel no suporte. Ligue a corrente para testar.

Qual é a potência do aparelho?

A potência do painel VT-61018 é de 24 W.

Posso usar este produto ao ar livre?

Não, este painel foi projetado para uso interno apenas. Não deve ser exposto à umidade, poeira ou intempéries.

Como limpar o painel?

Limpe apenas com um pano macio e seco. Não use detergentes químicos que possam danificar a superfície.

Qual é a vida útil do LED?

O produto é projetado para funcionamento diário de 10 a 12 horas. O uso 24 horas por dia anula a garantia.

O que fazer em caso de avaria?

Em caso de problema, entre em contato com o revendedor ou o serviço pós-venda pelo e-mail [e-mail]. Não tente reparar você mesmo, a menos que seja um profissional qualificado.

A garantia é válida em uso contínuo 24 horas por dia?

Não, a garantia não se aplica se o produto for usado mais de 12 horas por dia. O uso 24 horas por dia anula a garantia.

Posso substituir o LED eu mesmo?

A fonte de luz é substituível apenas por um profissional. A remoção da fonte de luz por uma pessoa não qualificada anula a garantia.

Quais são os acessórios incluídos?

O painel é fornecido com um suporte de fixação e parafusos. O cabo de alimentação deve ser conectado diretamente (não fornecido).

Onde encontrar o manual completo?

O manual completo está disponível para download gratuito em formato PDF no site notice-facile.com para o modelo VT-61018 da V-TAC.

MANUAL DE UTILIZADOR VT-61018 V-TAC

"Este produto contém uma fonte luminosa da classe de eficiência energética ", em que deve ser substituído pela classe de eficiência energética da fonte luminosa contida.

INTRODUÇÃO E GARANTIA

Obrigado por selecionar e comprar o produto V-TAC. A V-TAC irá servi-lo da melhor forma. Por favor, leia atentamente estas instruções antes de iniciar a instalação e mantenha este manual à mão para referência futura. Se tiver qualquer outra dúvida, contacte o nosso revendedor ou o vendedor local a quem adquiriu o produto. Eles têm formação e estão prontos para o servir da melhor forma. A garantia é válida por 5 anos a partir da data de compra. A garantia não se aplica a danos causados por instalação incorrecta ou desgaste anormal. A empresa não dá qualquer garantia contra danos em qualquer superfície devido à remoção e instalação incorrectas do produto. Os produtos são adequados para um funcionamento diário de 10-12 horas. A utilização do produto durante 24 horas por dia anularia a garantia. Este produto tem garantia apenas para defeitos de fabrico.

AVISO

• Certifique-se de que desliga a alimentação eléctrica antes de iniciar a instalação.
• A instalação deve ser efectuada por uma pessoa certificada.
• Se o cabo ou o cordão flexível externo dessa luminária estiver danificado, deve ser substituído exclusivamente pelo fabricante ou pelo seu agente de assistência ou por uma pessoa qualificada semelhante, de modo a evitar qualquer perigo.
• Método de fixação do cabo ou do cordão de modo a que qualquer substituição só possa ser efectuada pelo fabricante, pelo seu agente de assistência ou por uma pessoa qualificada semelhante.
• Apenas para utilização em interiores.

Esta marcação indica que este produto não deve ser eliminado juntamente com outros resíduos domésticos.

Cuidado, risco de choque elétrico.

Fonte de luz substituível (apenas LED) por um profissional

Não olhar diretamente para o feixe de luz LED. O produto só pode ser alimentado com a tensão nominal ou com a tensão dentro do intervalo previsto. É proibido utilizar o produto com a cobertura de proteção danificada. O produto não deve ser utilizado em condições desfavoráveis, por exemplo, poeira, água, humidade, vibrações, atmosfera explosiva, fumos ou vapores químicos, etc. Em áreas com fortes interferências electromagnéticas, o funcionamento do produto pode ser afetado.

DIRECTRIZES DE UTILIZAÇÃO/MANUTENÇÃO

Qualquer trabalho de manutenção deve ser efectuado quando a alimentação eléctrica estiver cortada e o produto tiver a r r e f e c i d o . Limpar apenas com panos macios e secos. Não utilizar detergentes químicos. Não cobrir o produto. Assegurar um acesso livre ao ar. O produto pode aquecer a uma temperatura mais elevada.

MONTAGEM

Ler o manual antes de efetuar a montagem. A montagem deve ser efectuada por um eletricista qualificado. Tenha cuidado. O produto tem um contacto/terminal de proteção. A não ligação do cabo de proteção pode provocar choques eléctricos. Esquema de montagem: ver imagens. Verificar se a montagem mecânica está correcta fixação e ligação à corrente eléctrica antes da primeira utilização.

ESQUEMA DE INSTALAÇÃO DO PAINEL DE SUPERFÍCIE

1. desligar a alimentação eléctrica antes de iniciar a

1. confirmar a posição de instalação do suporte

1. fixar o suporte (incluído) no teto com parafusos.

1. Ligar a cablagem de acordo com o esquema elétrico.

1. Fixe a luz e o suporte com parafusos.

1. Ligar a alimentação eléctrica e testar a luz.

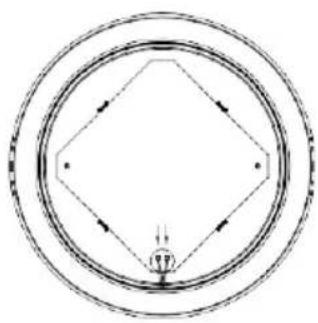

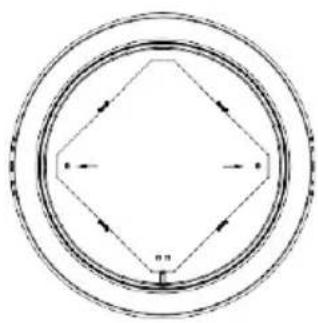

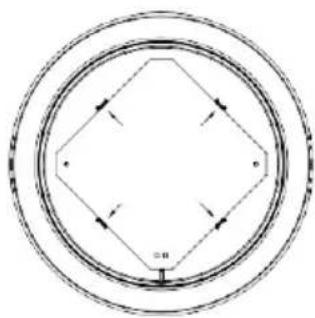

DIAGRAMA DE DESMONTAGEM

(Apenas para a equipa de fiscalização do mercado)

1. desligar a alimentação, bater na área central da placa de difusão com uma ferramenta pontiaguda e retirar a placa de difusão fissurada

1. remover o fio de alimentação do terminal da ficha

1. se não houver coluna de fusão a quente no corpo da lâmpada ou se a coluna de fusão a quente não for de fusão a quente, este passo será ajustado Se a coluna de fusão a quente tiver sido fundida para fixar o substrato de alumínio, cortar a parte de fusão a quente da ponta de fusão a quente com um alicate diagonal.

1. pressionar a fivela para fora, remover a tira de pressão do substrato de alumínio da baioneta e remover a tira de pressão. Este passo só é necessário para o painel luminoso de 24 W, os outros itens não são necessários.

5) Pressione a fivela para fora, retire o substrato de alumínio da fivela e retire a placa da fonte de luz.

1. retirar o cabo de dois fios (diâmetro do fio 18-22AWG) e inseri-lo no terminal de encaixe. Ligar a fonte de alimentação externa para efetuar o teste.

Nota: A remoção da fonte de luz anulará a garantia

RoHS

EM CASO DE QUALQUER DÚVIDA/PROBLEMA COM O PRODUTO, CONTACTE-NOS ATRAVÉS DE: [e-mail]. PARA OBTER MAIS INFORMAÇÕES SOBRE A GAMA DE PRODUTOS, CONTACTE O NOSSO DISTRIBUIDOR OU OS REVENDEDORES MAIS PRÓXIMOS. V-TAC EUROPE LTD. BULGÁRIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
