Type de produit	Panneau LED de surface
Marque	V-TAC
Modèle	VT-61018
Puissance	24 W
Tension d'alimentation	220-240 V AC
Indice de protection	IP20
Source lumineuse	LED remplaçable par un professionnel
Durée de vie recommandée	10 à 12 heures par jour
Garantie	5 ans
Utilisation	Intérieur uniquement
Dimensions (L x l x H)	600 x 600 x 30 mm (estimation)
Poids	1,5 kg (estimation)
Fonctions principales	Éclairage LED, montage en surface
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec sans produits chimiques
Sécurité	Couper le courant avant installation, installation par un électricien qualifié, ne pas regarder le faisceau
Pièces détachées et réparabilité	Source lumineuse remplaçable par un professionnel (le démontage annule la garantie)
Informations générales	Produit conforme à la réglementation, recyclable

FOIRE AUX QUESTIONS - VT-61018 V-TAC

Comment installer le panneau LED VT-61018 ?

L'installation doit être réalisée par un électricien qualifié. Avant toute intervention, coupez l'alimentation électrique. Fixez le support au plafond, connectez le câblage selon le schéma fourni, puis fixez le panneau sur le support. Mettez sous tension pour tester.

Quelle est la puissance de l'appareil ?

La puissance du panneau VT-61018 est de 24 W.

Puis-je utiliser ce produit en extérieur ?

Non, ce panneau est conçu pour une utilisation en intérieur uniquement. Il ne doit pas être exposé à l'humidité, à la poussière ou aux intempéries.

Comment nettoyer le panneau ?

Nettoyez uniquement avec un chiffon doux et sec. N'utilisez pas de détergents chimiques qui pourraient endommager la surface.

Quelle est la durée de vie de la LED ?

Le produit est prévu pour un fonctionnement quotidien de 10 à 12 heures. Une utilisation 24h/24 annule la garantie.

Que faire en cas de panne ?

En cas de problème, contactez le revendeur ou le service après-vente à l'adresse [e-mail]. N'essayez pas de réparer vous-même, sauf si vous êtes un professionnel qualifié.

La garantie est-elle valable en usage continu 24h/24 ?

Non, la garantie ne s'applique pas si le produit est utilisé plus de 12 heures par jour. L'utilisation 24h/24 annule la garantie.

Puis-je remplacer la LED moi-même ?

La source lumineuse est remplaçable uniquement par un professionnel. Le retrait de la source lumineuse par une personne non qualifiée annule la garantie.

Quels sont les accessoires inclus ?

Le panneau est livré avec un support de fixation et des vis. Le câble d'alimentation est à connecter directement (non fourni).

Où trouver le manuel complet ?

Le manuel complet est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle VT-61018 de V-TAC.

MODE D'EMPLOI VT-61018 V-TAC

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil l

ATTENTION!

Points de collecte sur www.quefairedèmesdechets.fi Privileges la réparation du la com de votre apparec

ВНИМАНИЕ!

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil f

PAŽNJA!

Points de collecte sur www.quefairedemesdechets.fi Privileges la réparation ou la con de votre appara

POZOR!

Ce produit contient une source lumineuse de classe d'efficacité énergétique ", où est remplacé par la classe d'efficacité énergétique de la source lumineuse contenue.

Merci d'avoir choisi et acheté un produit V-TAC. V-TAC vous servira au mieux. Veuillez lire attentivement ces instructions avant de commencer l'installation et conservez ce manuel à portée de main pour pouvoir vous y référer ultérieurement. Si vous avez d'autres questions, veuillez contacter notre revendeur ou le vendeur local auprès duquel vous avez acheté le produit. Ils sont formés et prêts à vous servir au mieux. La garantie est valable pendant 5 ans à compter de la date d'achat. La garantie ne s'applique pas aux dommages causés par une installation incorrecte ou une usure anormale. L'entreprise ne garantit pas les dommages causés à toute surface par un démontage et une installation incorrects du produit. Les produits conviennent pour un fonctionnement quotidien de 10 à 12 heures. L'utilisation du produit pendant 24 heures par jour annule la garantie. Ce produit est garanti pour les défauts de fabrication uniquement.

AVERTISSEMENT

• Veillez à couper l'électricité avant de commencer l'installation.
• L'installation doit être effectuée par une personne certifiée.
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de service ou une personne qualifiée similaire afin d'éviter tout danger.
• Méthode de fixation du câble ou du cordon telle que tout remplacement ne peut être effectué que par le fabricant, son agent de service ou une personne qualifiée similaire.
  • Utilisation en intérieur uniquement.

Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers.

Attention, risque de choc électrique.

Source lumineuse remplaçable (LED uniquement) par un professionnel

Points de collecte sur www.quefairedèmesdechets.fi Privileges la réparation au 10 cm de votre appara

ATTENTION!

Ne pas regarder directement le faisceau lumineux de la LED. Le produit ne peut être alimenté que par la tension nominale ou la tension comprise dans la plage fournie. Il est interdit d'utiliser le produit avec une housse de protection endommagée. Le produit ne doit pas être utilisé dans des conditions défavorables, telles que la poussière, l'eau, l'humidité, les vibrations, les atmosphères explosives, les fumées ou les vapeurs chimiques, etc. Dans les zones de fortes interférences électromagnétiques, le fonctionnement du produit peut être perturbé.

DIRECTIVES D'UTILISATION/ENTRETIEN

Toute opération d'entretien doit être effectuée lorsque l'alimentation électrique est coupée et que le produit a refroidi. Nettoyez uniquement avec des chiffons doux et secs. Ne pas utiliser de détergents chimiques. Ne pas couvrir le produit. Veillez à ce que l'air soit libre. Le produit peut atteindre une température plus élevée.

MONTAGE

Lisez le manuel avant de procéder au montage. Le montage doit être effectué par un électricien qualifié. Soyez prudent. Le produit est doté d'un contact/terminal de protection. Le fait de ne pas connecter le fil de protection peut entraîner un choc électrique. Schéma de montage : voir les images. Vérifier le bon fonctionnement mécanique

la fixation et le raccordement au réseau électrique avant la première utilisation.

SCHÉMA D'INSTALLATION DU PANNEAU DE SURFACE

1. couper le courant avant de commencer l'installation

1. confirmer la position d'installation du

1. fixer le support (inclus) au plafond à l'aide de vis.

1. Connecter le câblage selon le schéma de câblage

1. Fixer le panneau sur le support

1. Fixer la lumière et le support à l'aide de vis.

1. Mettez l'appareil sous tension et testez la lumière.

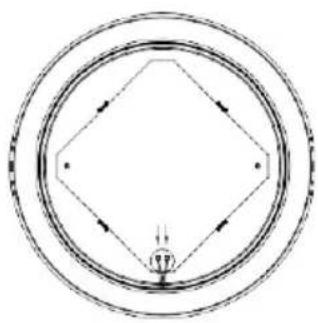

DIAGRAMME DE DÉMONTAGE

(Réservé à l'équipe de surveillance du marché)

1. éteindre l'appareil, frapper la zone centrale de la plaque de diffusion à l'aide d'un outil pointu et retirer la plaque de diffusion fissurée

1. retirer le câble d'alimentation de la borne de la fiche

1. s'il n'y a pas de colonne thermofusible dans le corps de la lampe ou si la colonne thermofusible n'est pas thermofusible, cette étape sera ajustée. Si la colonne thermofusible a été fusionnée pour fixer le substrat en aluminium, couper la partie thermofusible de la pointe thermofusible à l'aide d'une pince diagonale.

1. appuyez sur la boucle vers l'extérieur, retirez la bande de pression du substrat en aluminium de la baîonnette et retirez la bande de pression. Cette étape n'est nécessaire que pour le panneau lumineux de 24W, les autres éléments ne sont pas nécessaires.

1. appuyez sur la boucle vers l'extérieur, retirez le substrat en aluminium de la boucle et retirez la carte de la source lumineuse.

1. retirer le câble à deux brins (diamètre du fil 18-22AWG) et l'insérer dans la borne de connexion. Brancher l'alimentation externe pour les tests.
   Note : Le retrait de la source lumineuse annule la garantie.

RoHS

EN CAS DE QUESTION/PROBLÈME CONCERNANT LE PRODUIT, VEUILLEZ NOUS CONTACTER À L'ADRESSE SUIVANTE : [e-mail] POUR PLUS D'INFORMATIONS SUR LA GAMME DE PRODUITS, VEUILLEZ CONTACTER NOTRE DISTRIBUTEUR OU LES REVENDEURS LES PLUS PROCES. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B

WEEE Number: 80133970
